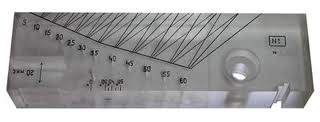

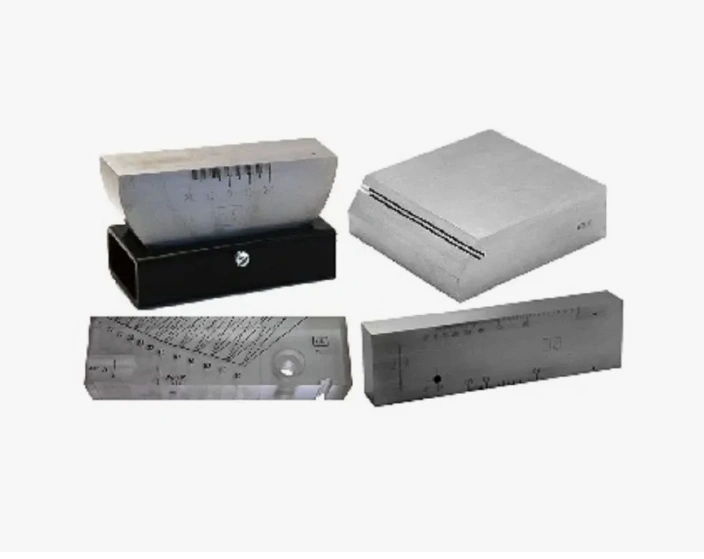

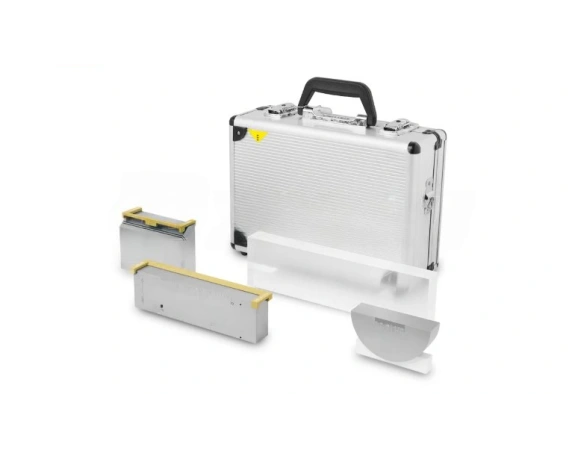

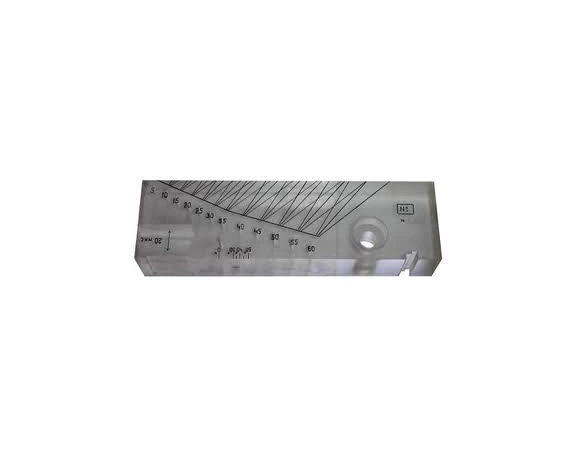

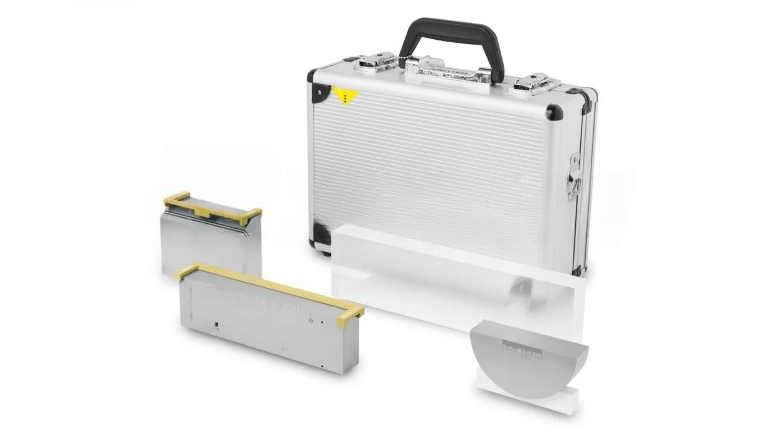

Комплект состоит из четырех стандартных образцов СО-1, СО-2, СО-3, СО-4
Назначение стандартных образцов КОУ-2М:
Набор стандартных образцов КОУ-2М предназначен для установления базовых характеристик ультразвукового контроля соединения сварного типа.Стандартные образцы соответствуют требованиям ГОСТ 14782-86.
Набор стандартных образцов КОУ-2 позволяет производить:
- Подбор и сравнение наклонных ПЭП по частоте ультразвуковых колебаний с погрешностью ±10% в диапазоне 1,25-5 МГц.
- Измерение угла ввода ПЭП с погрешностью ±1°.
- Определение положения точки выхода ультразвукового луча с погрешностью ±0,5 мм.
- Оценку величины мёртвой зоны.
- Проверку точности работы глубиномера дефектоскопа с погрешостью ±10% по СО1 и ±8% по СО2.
- Оценку эквивалентной площади дефекта.
- Оценку лучевой разрешающей способности дефектоскопа при работе с прямыми и наклонными ПЭП.
- Оценку угла призмы наклонного ПЭП с погрешность ±2,5°.
- Определение условной чувствительности и настройку аппаратуры на заданное расчётное значение предельной чувствительности с погрешностью ±1 мм.
