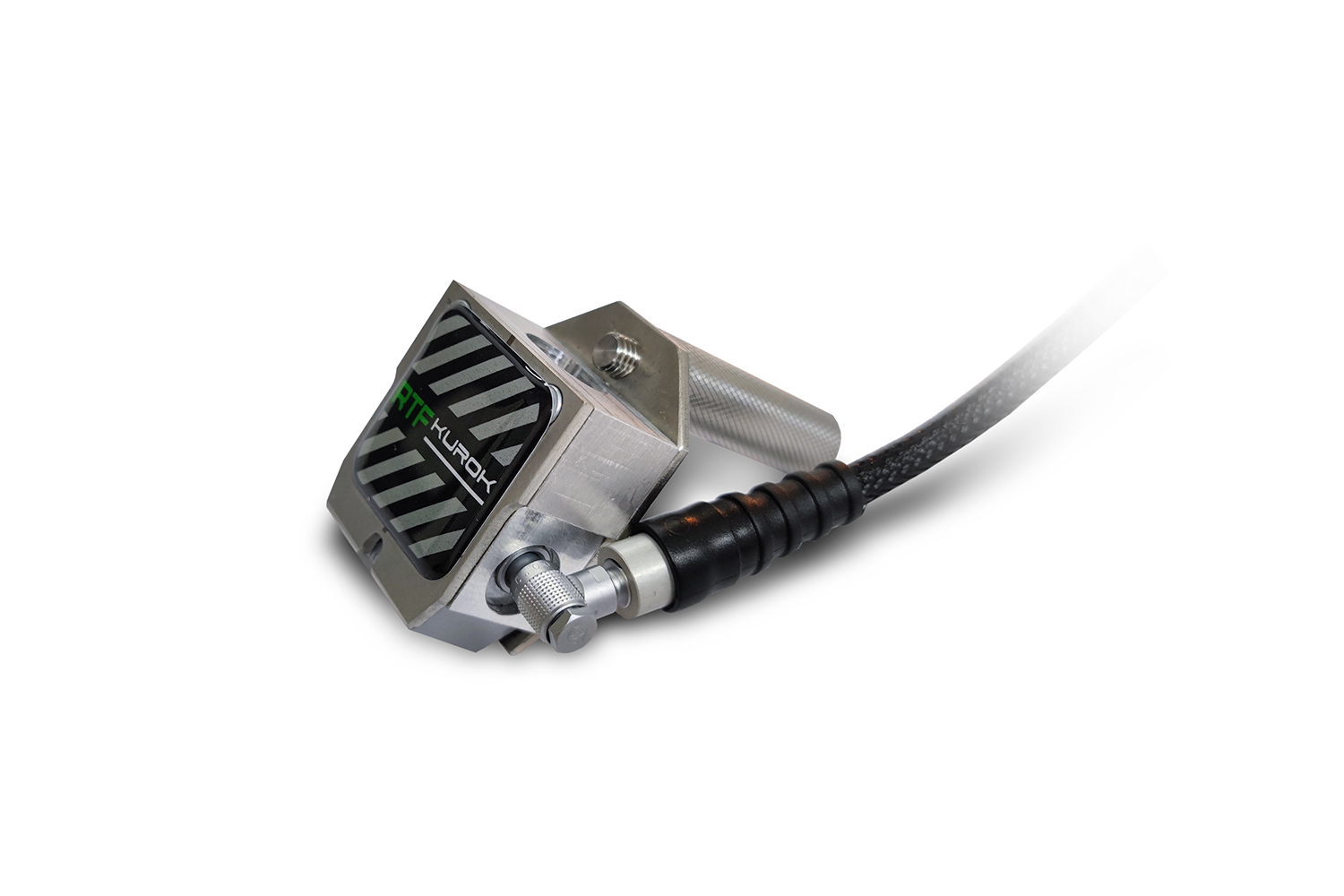

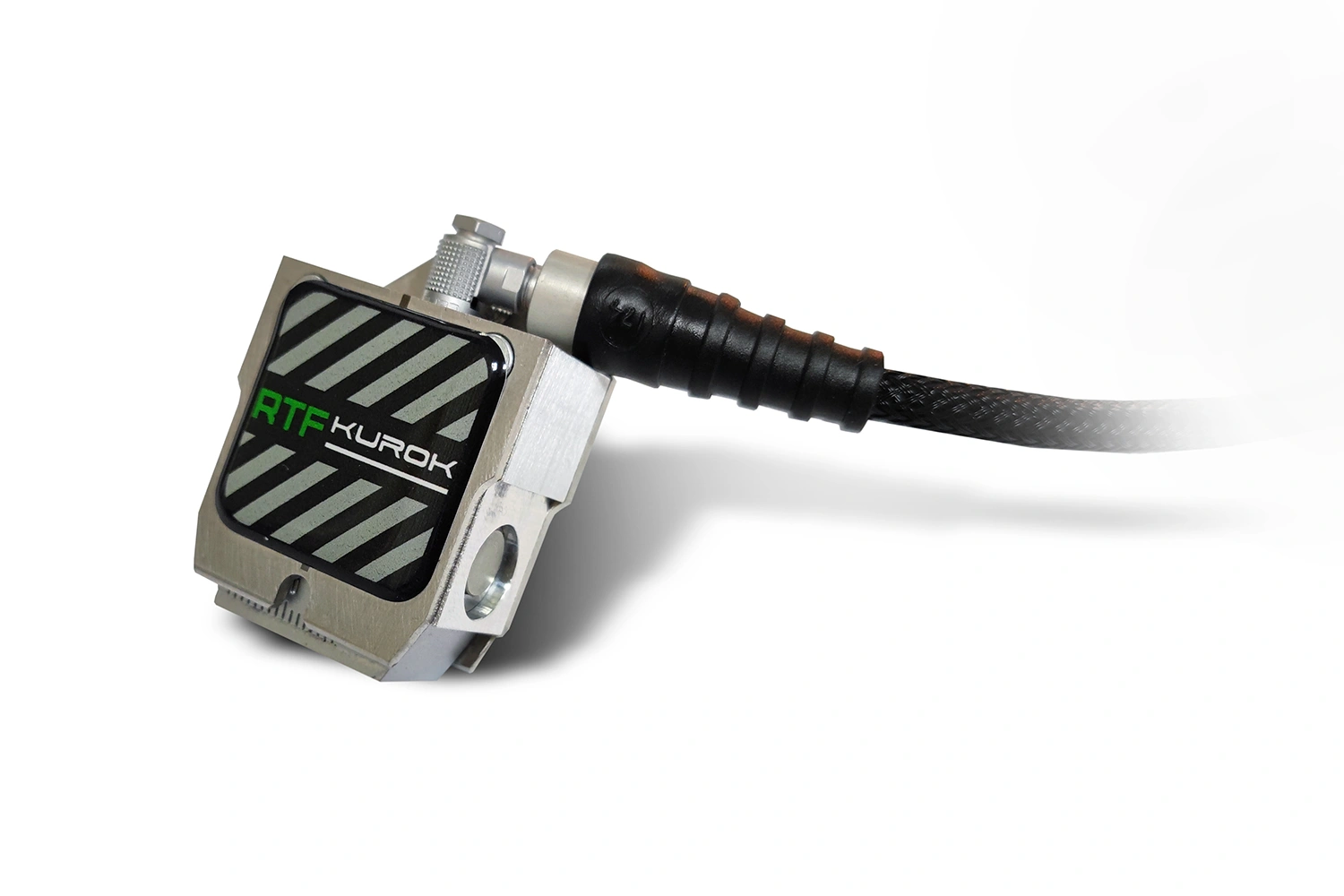

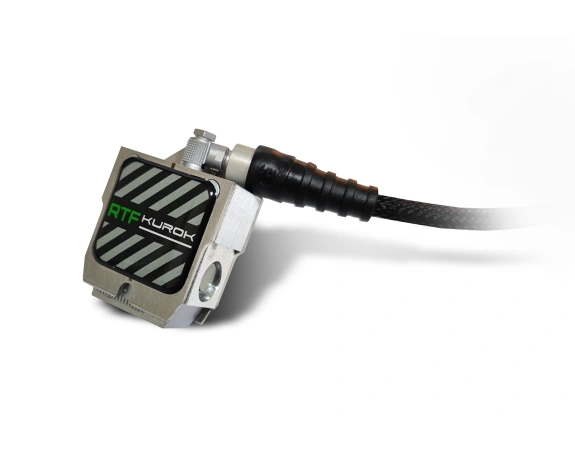

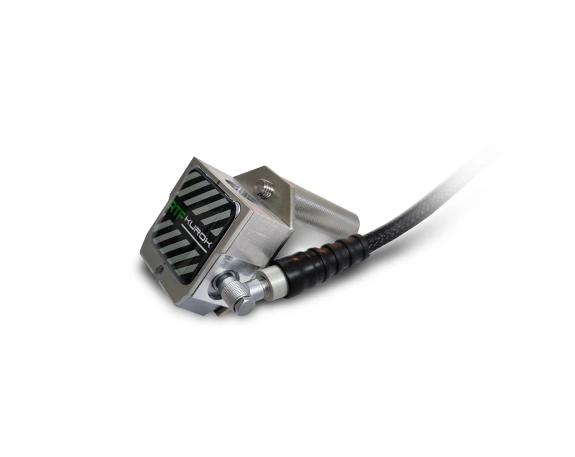

Устройство RFT KUROK предназначено для ручного сканирования и позиционирования ультразвуковых преобразователей при работе совместно с ультразвуковыми дефектоскопами. Конструктивно устройство выполнено в виде металлической каретки с подпружиненной подвеской, обеспечивающей постоянное усилие прижима преобразователя к поверхности контролируемого объекта.
Подпружиненная система позволяет поддерживать стабильный акустический контакт и эффективно позиционировать преобразователь на поверхностях различной геометрии, включая трубы, прутки и другие изделия с криволинейным профилем.

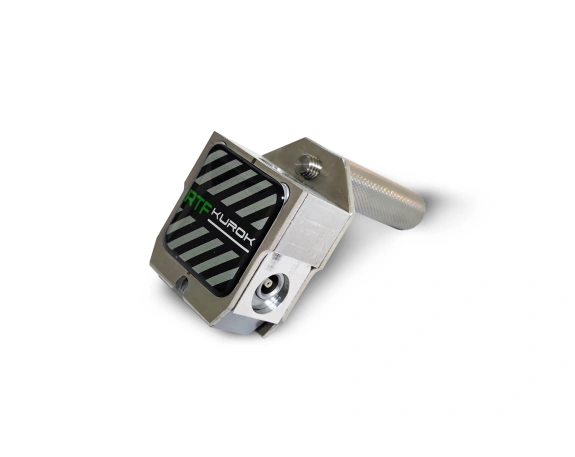

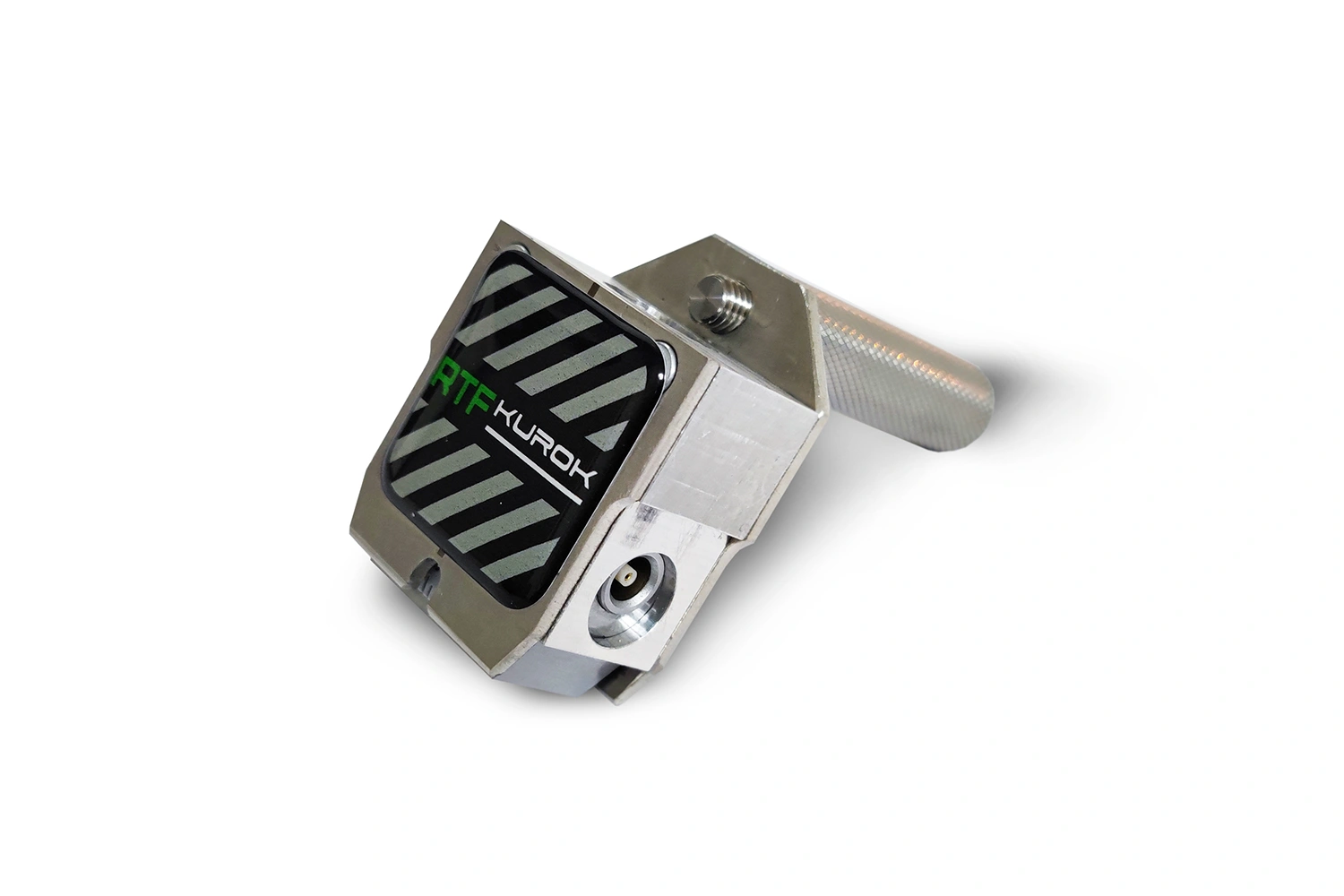

Устройство оснащено эргономичной боковой рукояткой куркового типа, которая облегчает перемещение, прижим и разворот каретки в процессе контроля. Такая конструкция снижает нагрузку на кисть оператора и повышает комфорт при длительном выполнении работ. Прижим преобразователя к поверхности осуществляется за счёт подпружиненного механизма и веса руки оператора, без необходимости приложения дополнительных усилий.
Каретка рассчитана на применение с преобразователями RFT-O типов П121, П112 и П111, оснащёнными вертикальным удлинённым разъёмом, ориентированным вверх. Также предусмотрена возможность использования наклонных преобразователей серии AN производства АМКРО (тип П121) с классическим горизонтальным расположением разъёма. Подключение таких преобразователей осуществляется через специальное боковое технологическое отверстие в корпусе каретки.

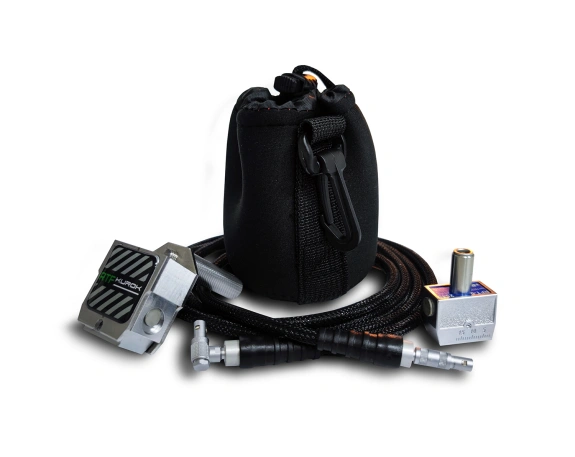

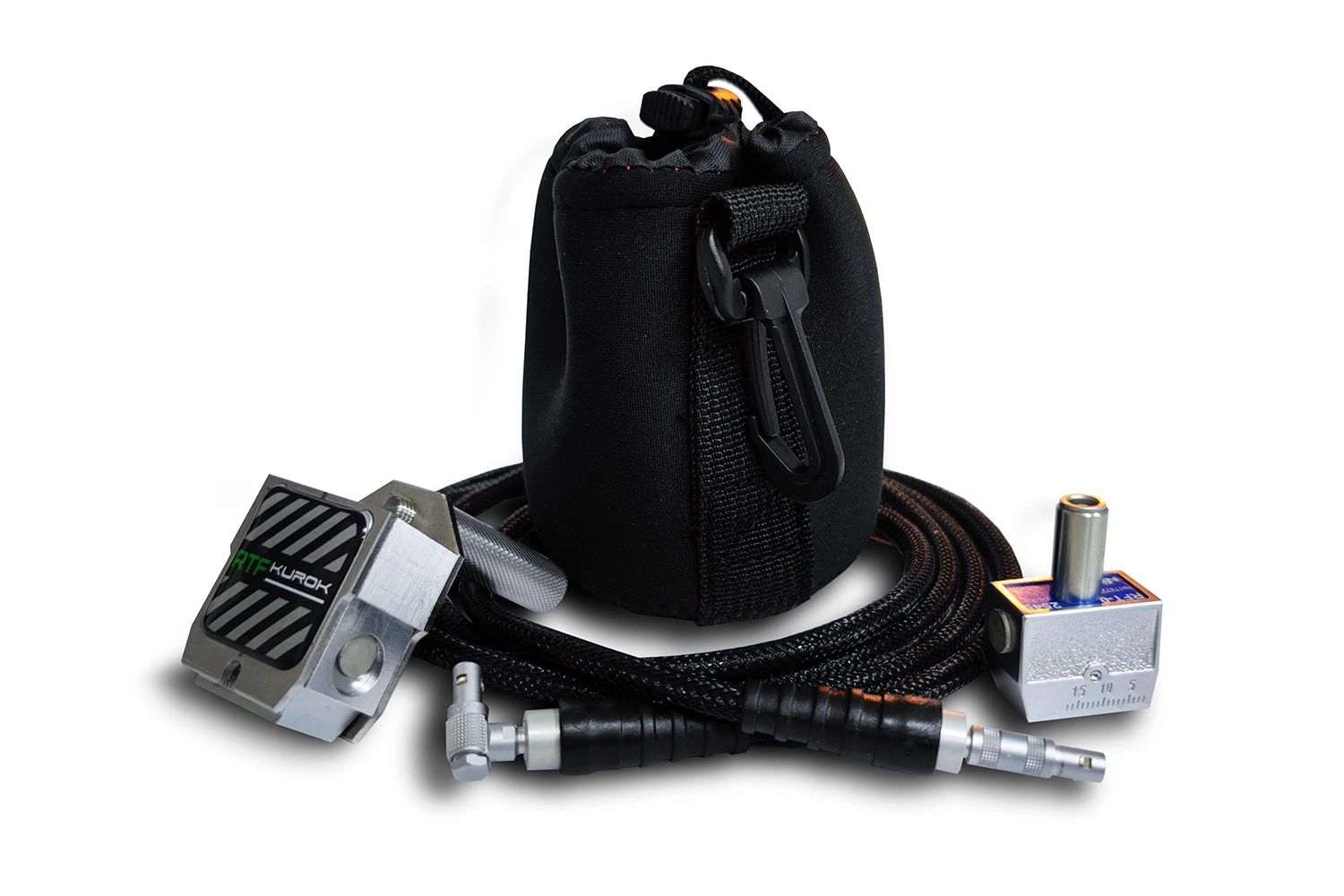

Комплектация RFT KUROK
|
RFT KUROK механическое позиционирующее устройство базовый комплект |
|
|
102 500 руб. |
|
|
RFT KUROK механическое устройство |
1 |
|

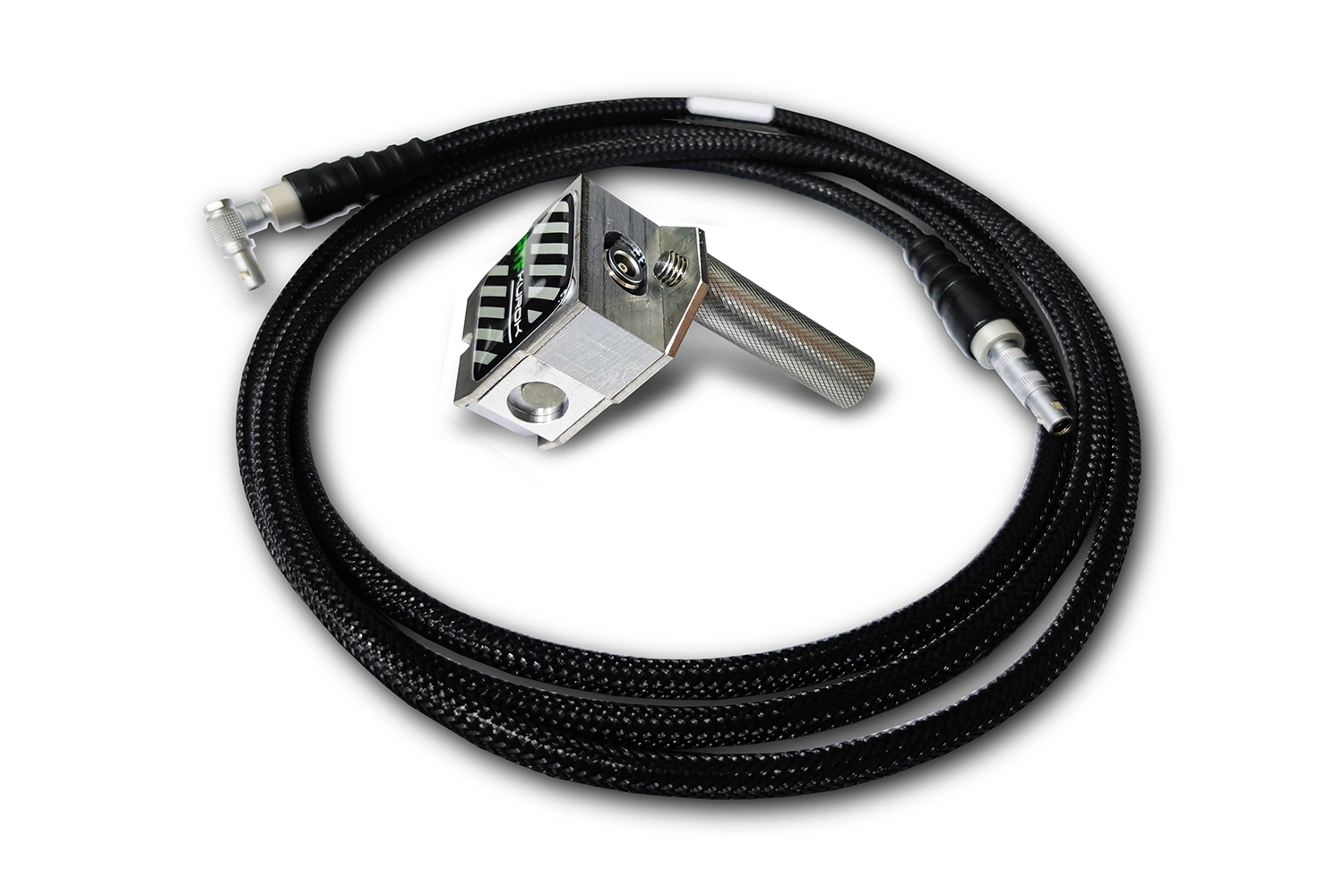

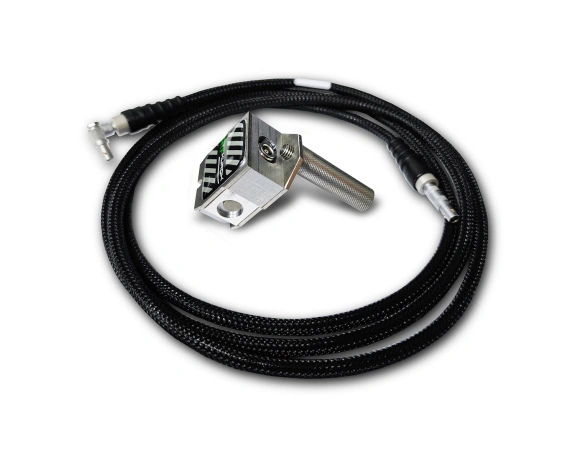

Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м |
1 |
|
Преобразователь RFT-O 5070 (П121-5,0-70) |
1 |
|
Преобразователь RFT-O 2565 (П121-2,5-65) |
1 |
|
Преобразователь RFT-O-S 25 (П111-2,5-10) |
1 |
|
Сумка |
1 |
|
Состав базового комплекта и комплекта поставки может отличаться и оговаривается отдельно при поставке |
|
|
RFT KUROK механическое позиционирующее устройство стандартный комплект |
|
58 500 руб. |
|
RFT KUROK механическое устройство для сканирования с паспортом |
|
Сумка |
|
С кареткой RFT KUROK могут работать наклонные преобразователи АМКРО (П121) в корпусе серии AN с горизонтальным классическим расположением разъёма и подключаются через боковое технологическое отверстие каретки RFT KUROK |
Дополнительные преобразователи:
|
Наклонные преобразователи RFT-O (П121) |
|
RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный) |
|
RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный |
|
Прямые совмещенные преобразователи RFT-O-S (П111) |
|
RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм) |
|
RFT-O-S 50 (частота 5,0 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм) |
|
Прямые раздельно-совмещенные преобразователи RFT-O-D (П112) |
|
RFT-O-D 25 (частота 2,5 МГц, диаметр пьезоэлемента 10/2 мм) |
|
RFT-O-D 50 (частота 5,0 МГц, диаметр пьезоэлемента 10/2 мм) |
|
Возможно изготовление прямых раздельно-совмещенных широкозахватных преобразователей П112 RFT-O-D |
|
Дополнительные кабели: |
|
Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м |
|
Кабель Lemo00-Lemo00 армированный одинарный 1,5 м |
