RFT OXVAT специализированное устройство позиционирования преобразователей

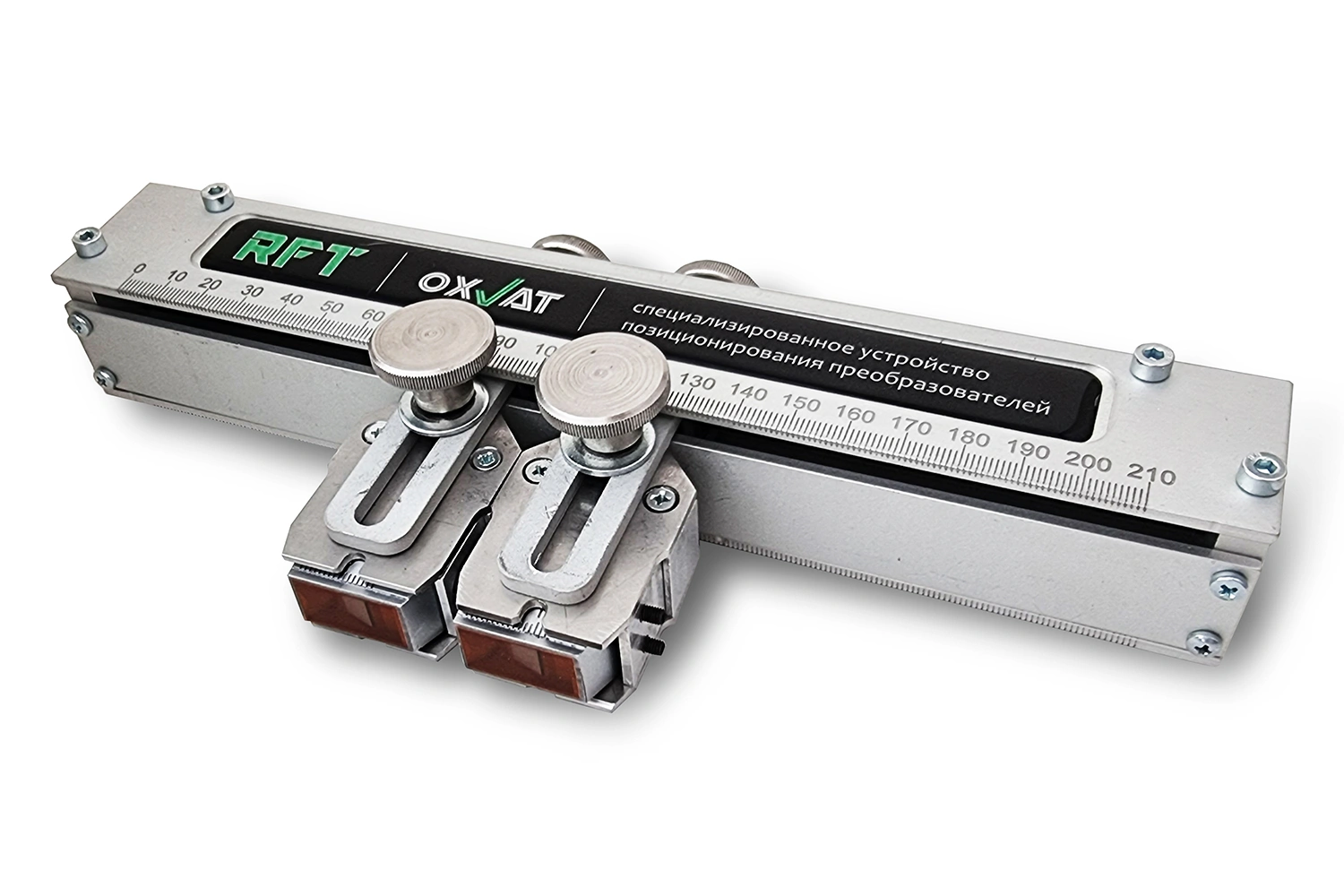

Устройство RFT OXVAT представляет собой механическую систему позиционирования ультразвуковых преобразователей, оснащённую двумя независимо перемещаемыми каретками. Каждая каретка имеет подпружиненную подвеску, обеспечивающую стабильный акустический контакт преобразователя с поверхностью контролируемого объекта, включая изделия с криволинейной геометрией, такие как трубы.
Конструкция устройства предусматривает возможность регулировки взаимного положения кареток и их высоты. Фиксация настроек осуществляется с помощью крупных прижимных винтов, не требующих применения дополнительного инструмента, что упрощает настройку и повышает удобство эксплуатации.
На боковых поверхностях устройства нанесены две измерительные шкалы с миллиметровой градуировкой:
-

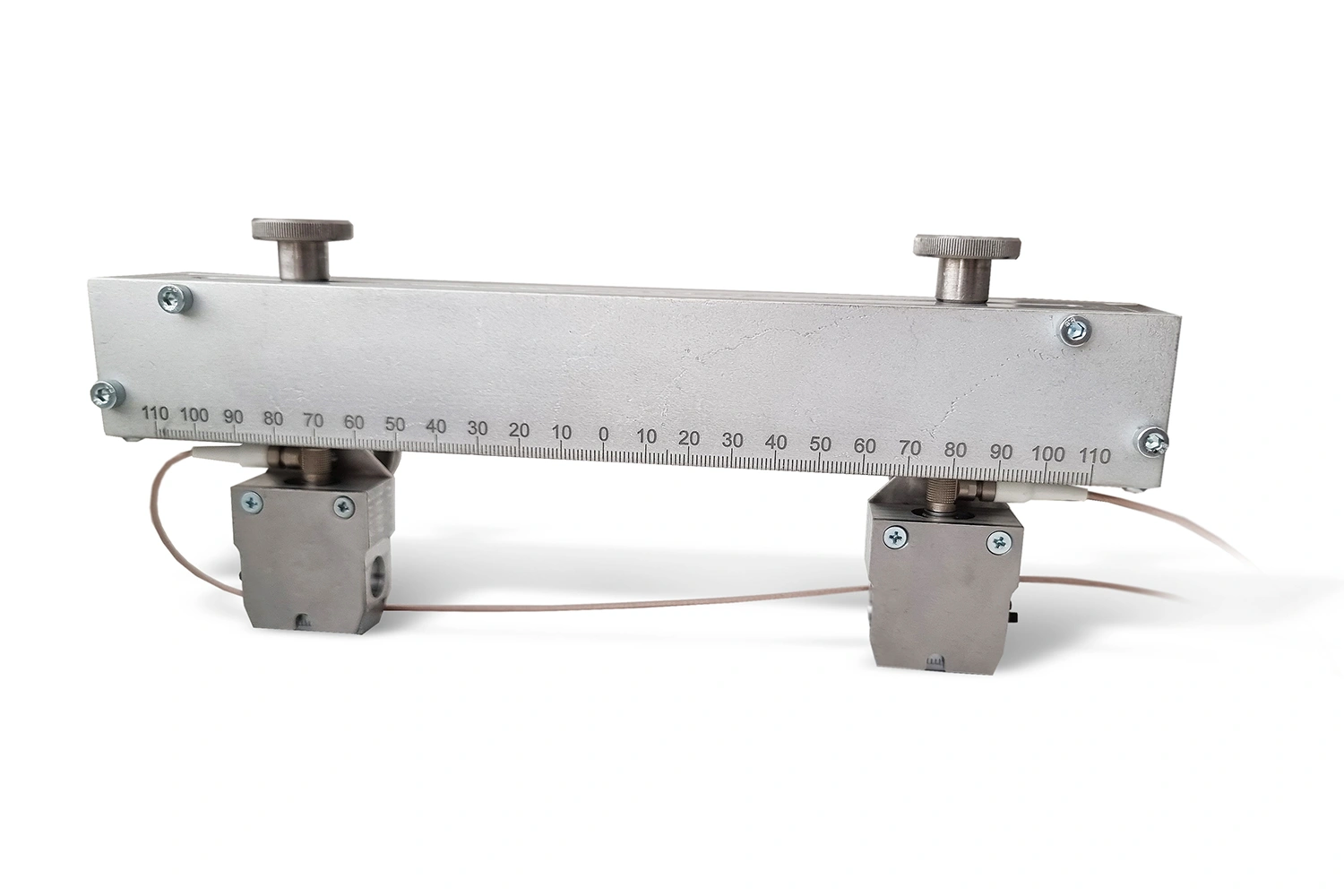

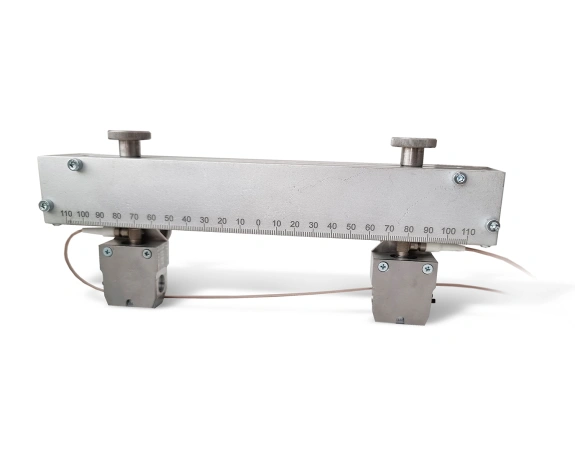

шкала с нулевой отметкой по центру — для работы зеркально-теневым методом;
-
шкала с нулевой отметкой слева — для работы эхо-зеркальным (тандемным) методом.

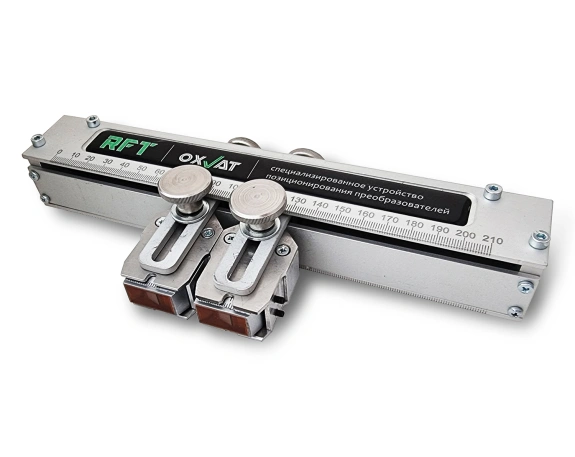

Для работы с устройством используются специализированные преобразователи RFT-O и RFT-O-S, оснащённые удлинённым вертикальным разъёмом, расположенным по центру каретки. Такая конструкция позволяет устанавливать каретки вплотную друг к другу, обеспечивая минимальное расстояние между точками выхода ультразвуковых лучей, составляющее 35 мм.
Комплектация

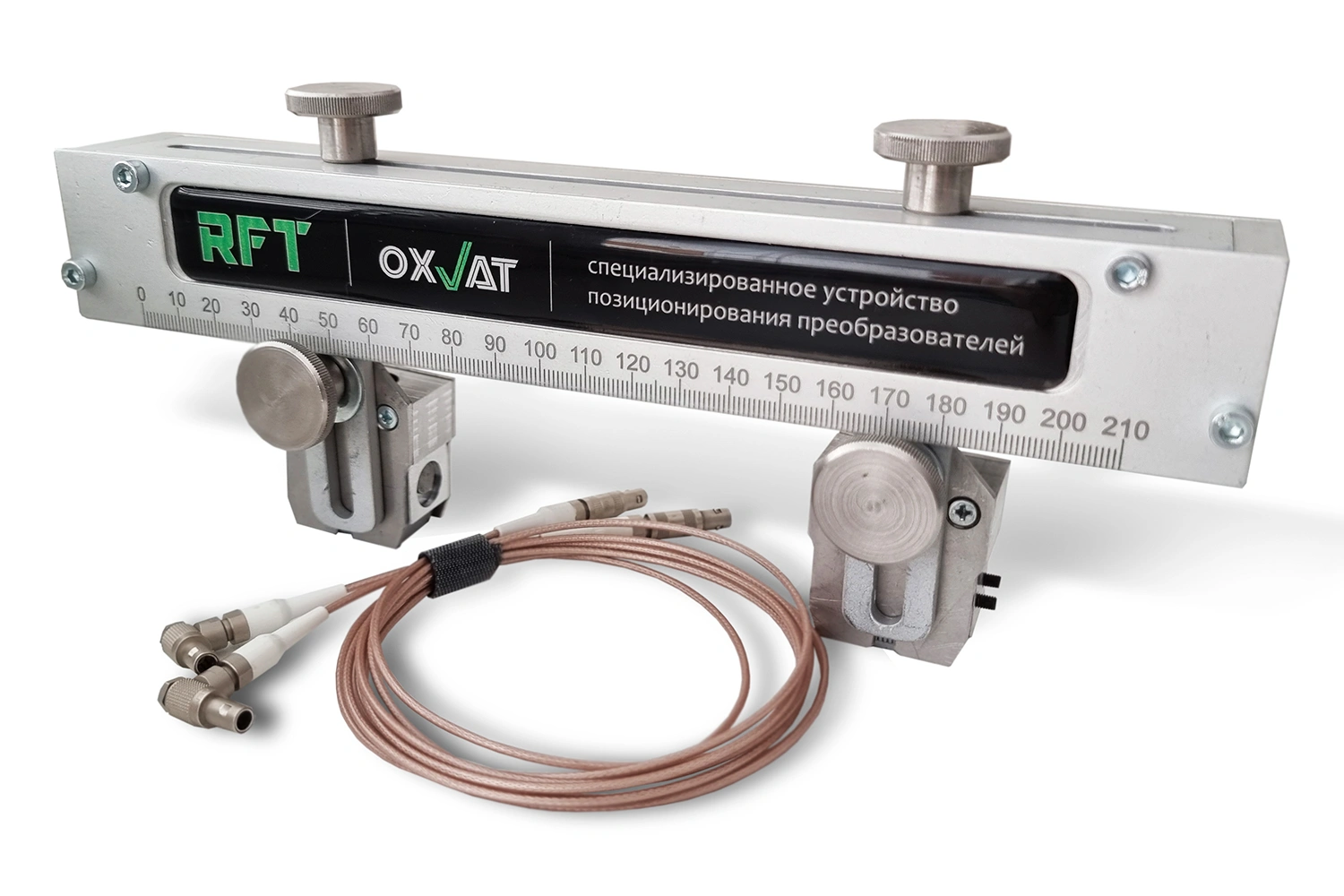

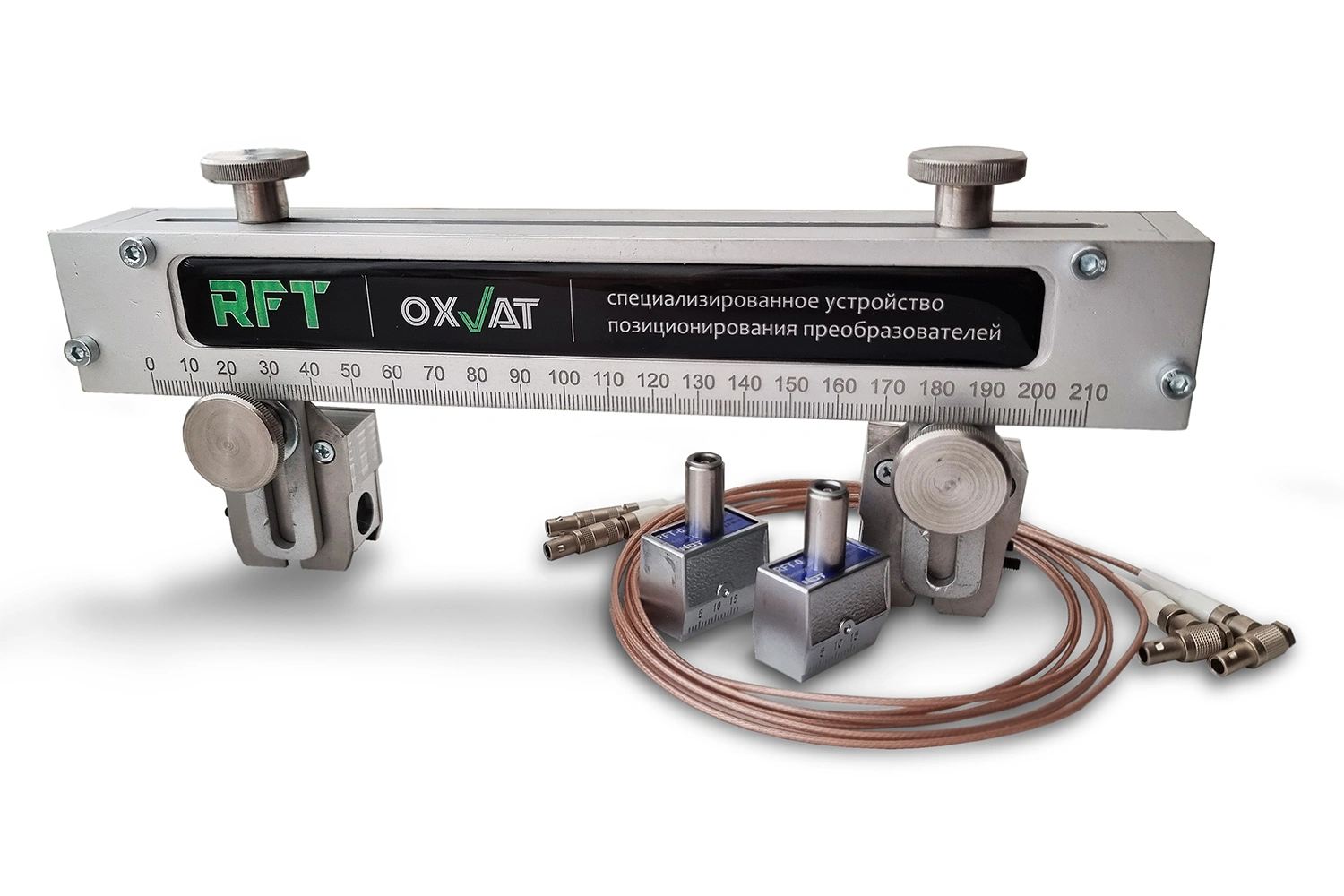

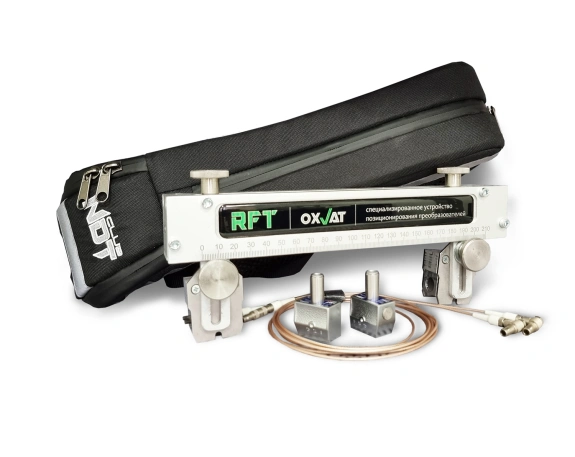

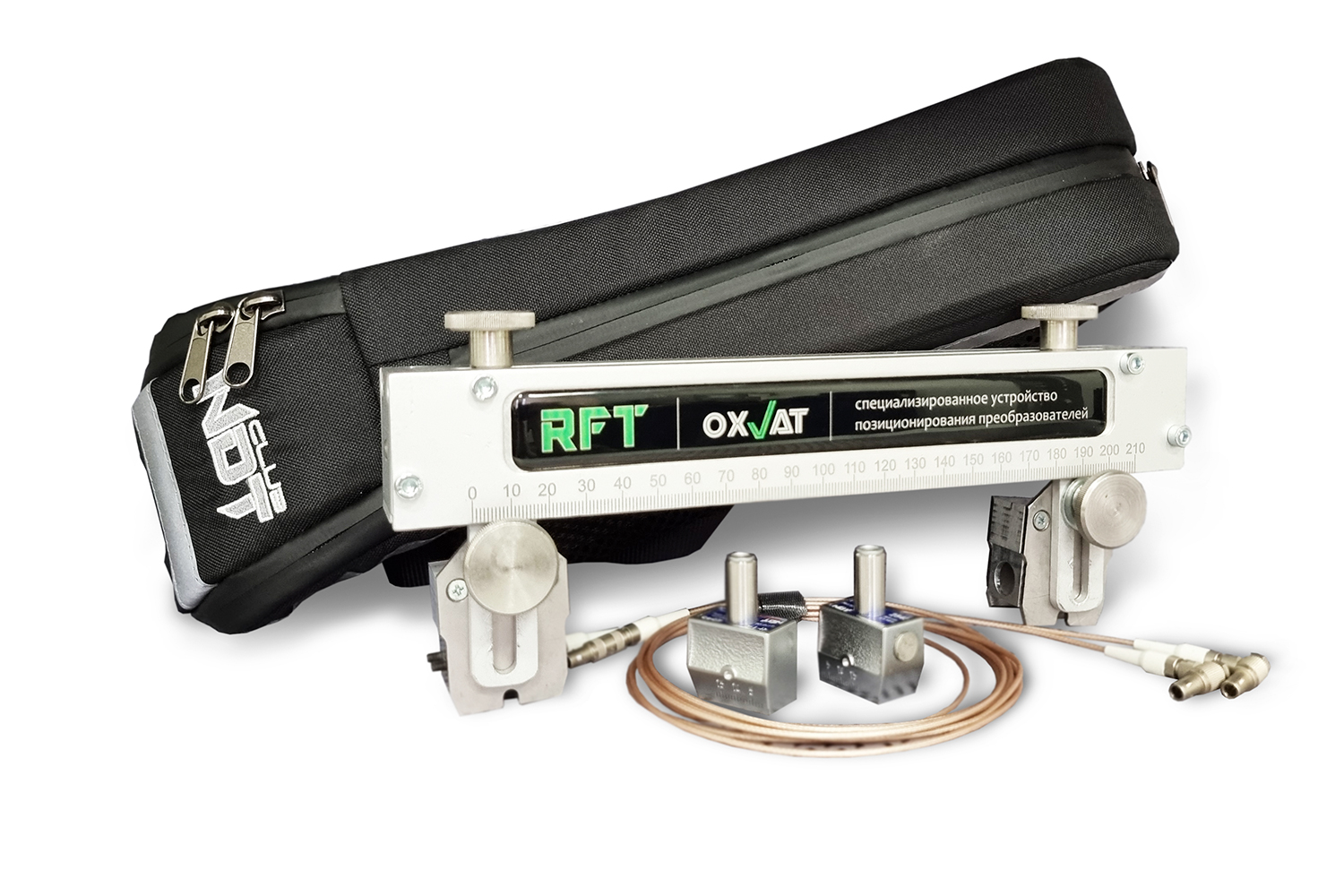

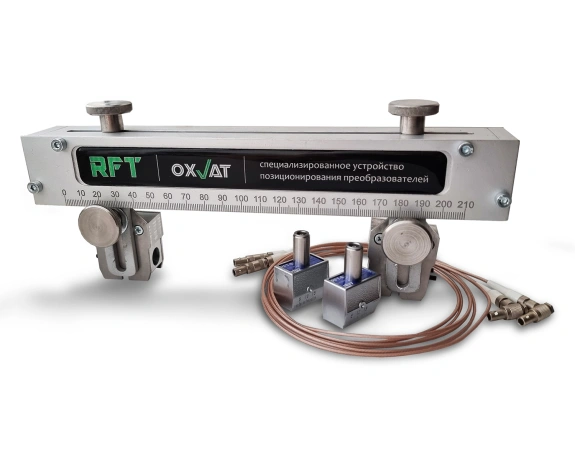

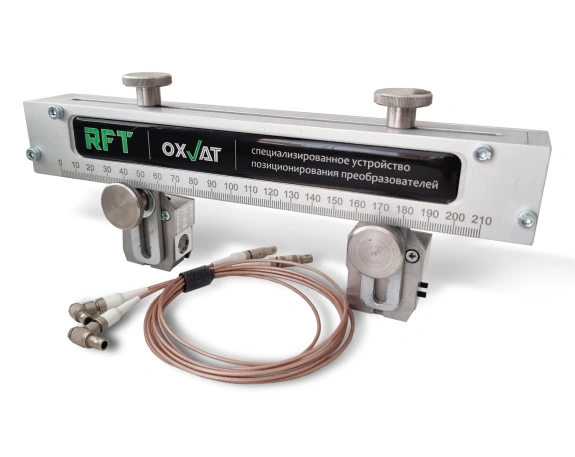

RFT OXVAT специализированное устройство позиционирования преобразователей базовый комплект
|
RFT OXVAT механическое устройство с двумя каретками |
1 |
|
Преобразователь RFT-O 2545 или (по выбору заказчика) |
2 |
|
Кабель Lemo угловой-Lemo прямой PROFI одинарный 1,2 м |
2 |
|
Сумка CLUB-M |
1 |
Наклонные преобразователи (П121) для RFT OXVAT
|
RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный) |
|
RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный |
|
RFT-O 18XX (частота 1,8 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный |
Прямые преобразователи (П111) для RFT OXVAT
|
RFT-O-S 18 (частота 1,8 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический) |
|
RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический) |
|
RFT-O-S 25 (частота 5,0 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический) |
