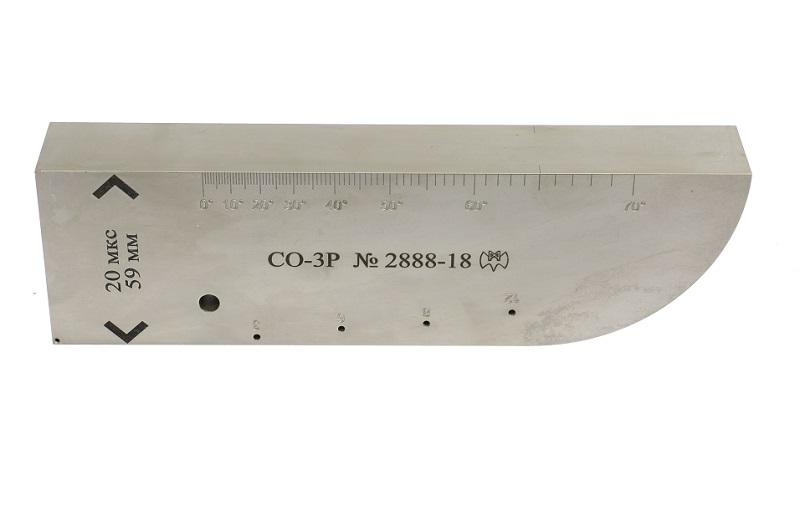

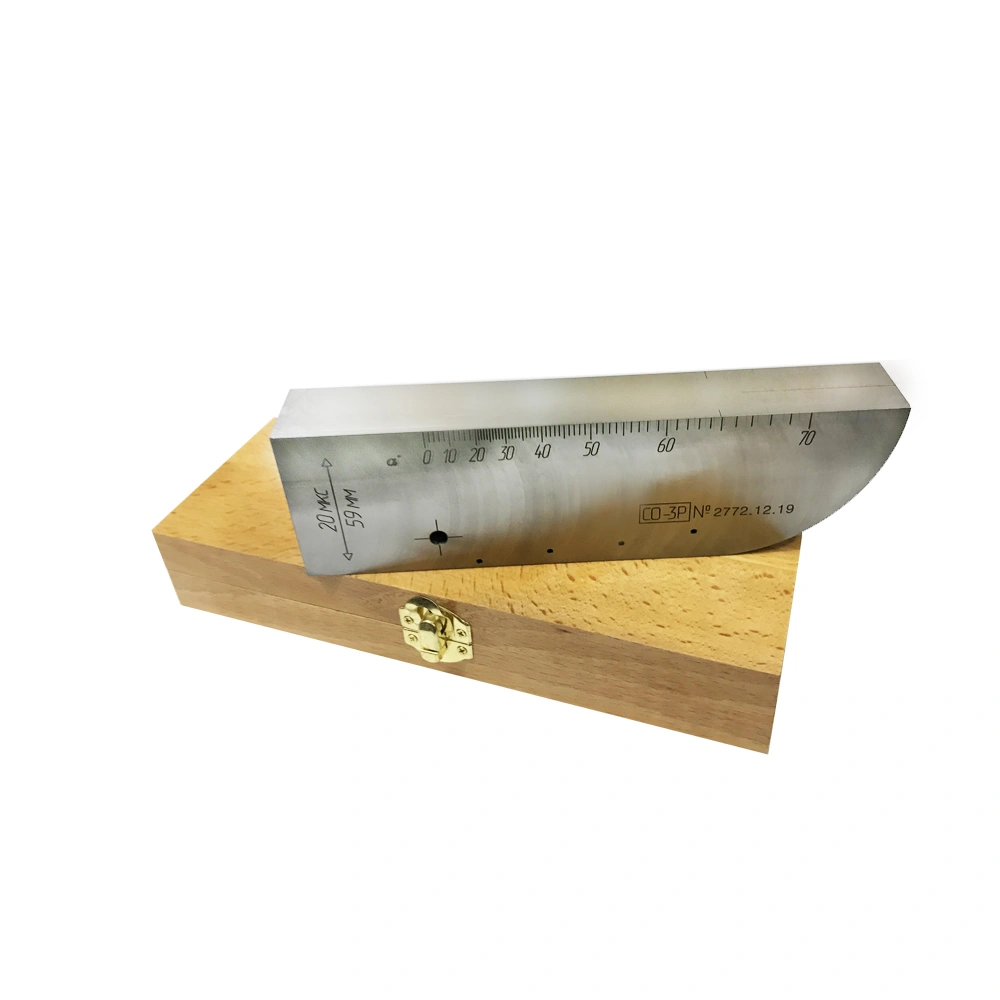

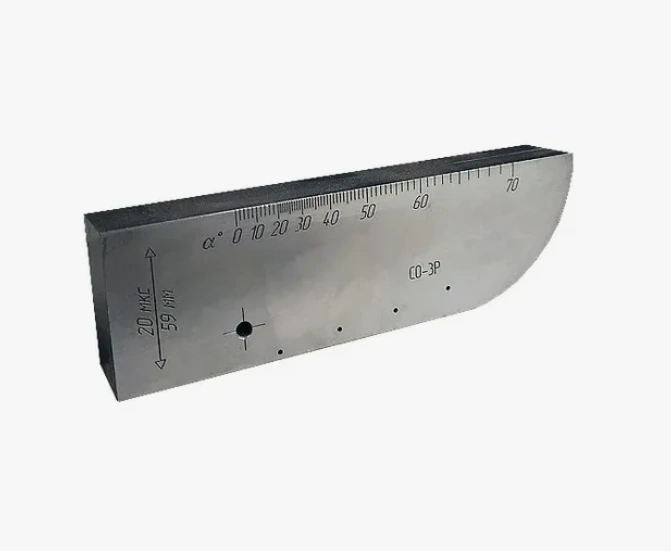

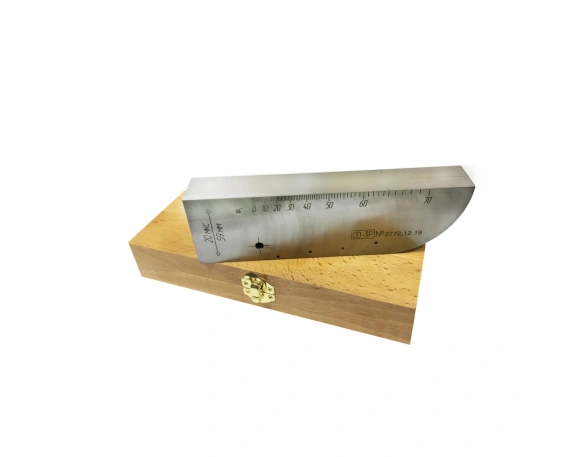

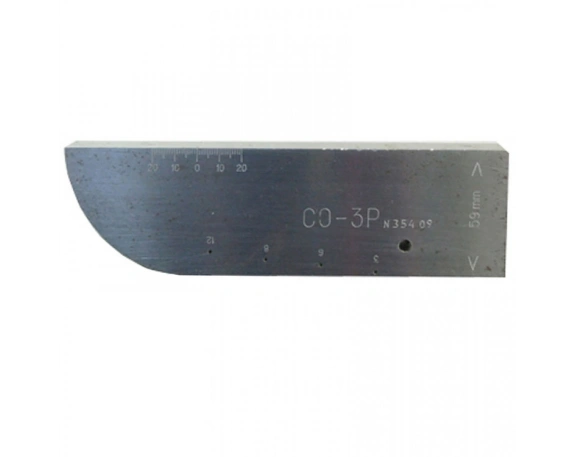

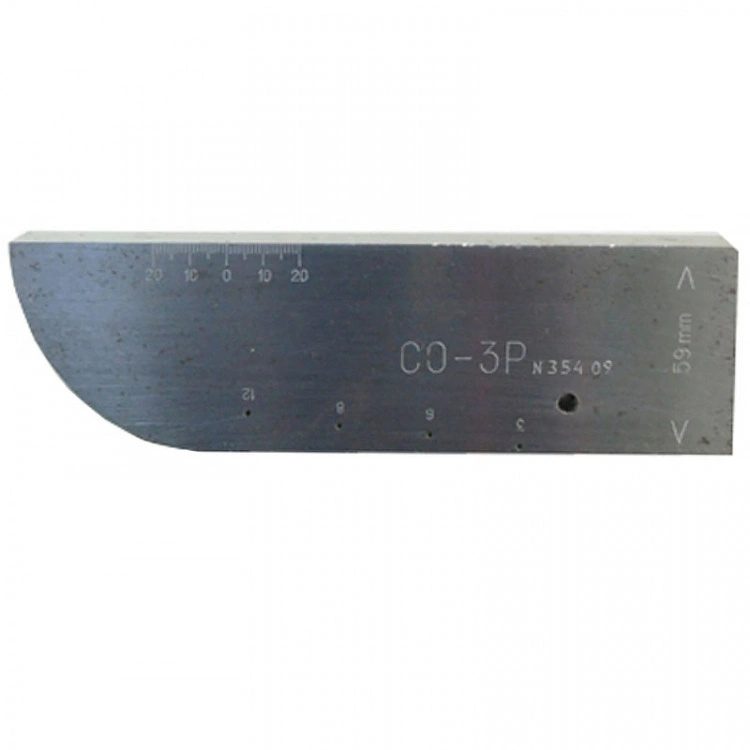

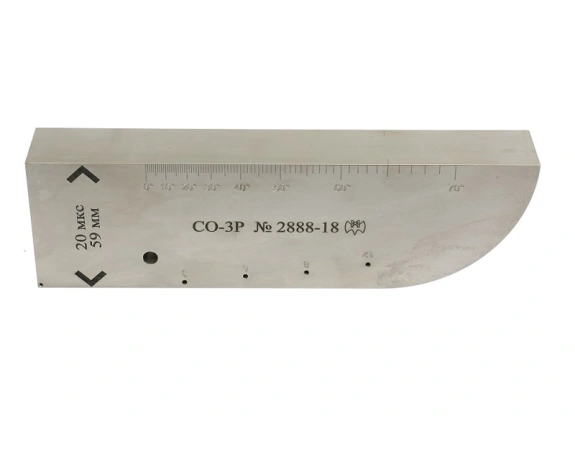

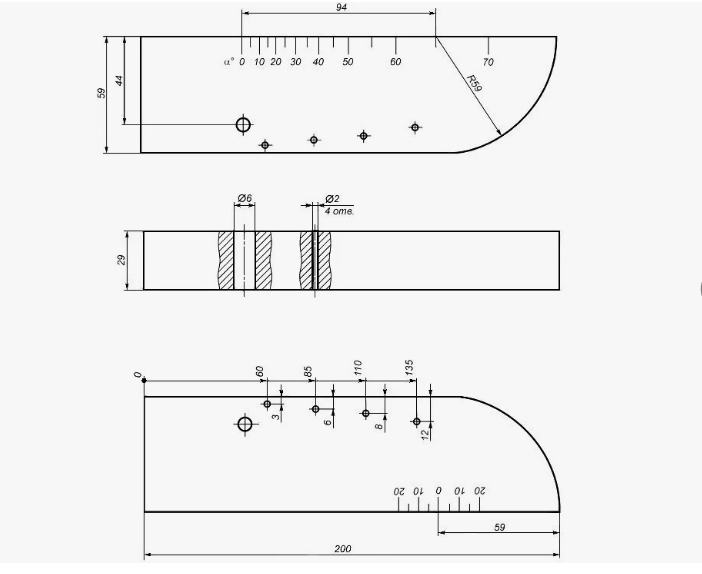

Образец СО-3 включен в Государственный реестр средств измерений (№79145-20 комплекты мер для дефектоскопии А3-НК). Калибровочный образец СО-3Р имеет форму прямоугольного бруса с закругленным углом и сквозными отверстиями диаметром 2 и 6 мм, изготавливается из стали, алюминиевого или медно-цинкового сплава. Для произведения замеров на боковой грани указана измерительная шкала, позволяющая определить входную точку и угол ввода ПЭП. Его геометрические размеры указаны в ГОСТ Р 55724-2013.
Калибровочный образец СО-3Р используется для проверки и измерения (настройки) ключевых параметров приборов ультразвукового контроля эхо и дельта-методами при раздельной и совмещенной схемах подключения преобразователей с плоской рабочей поверхностью на частоту 1,5 МГц и выше.
При помощи данной меры можно:
- определить условную чувствительность УЗК оборудования;
- проверить «мертвую зону» (минимальная глубина прозвучивания);
- установить точность глубиномера, при определении дефектов типа несплошностей и неоднородностей;
- выявить угол ввода наклонного преобразователя (установив ПЭП над отметкой «0» и незначительно перемещая, определяется положение, при котором передается максимальный сигнал);
- определить стрелу преобразователя (промежуток между входной точкой и торцом ПЭП, измеряется в мм);
- установить ширину основного лепестка диаграммы направленности преобразователя (установив наклонный ПЭП над отражателем определить максимальную амплитуду эхо-сигнала);
- определить импульсный коэффициент преобразования при анализе рельсового металла (либо похожего на него по акустическим свойствам).
Получите бесплатную консультацию по подбору необходимого оборудования у наших менеджеров.
Преимущества использования стандартного образца СО-3Р
Скорость перемещения продольных волн в мере СО-3Р на частоте 2,5 МГц составляет 5900±133м/с при температурном режиме 20 ±5 С (для стали марки 3 и стали марки 20).
Временной интервал перемещения УЗК колебаний в прямом и обратном направлении занимает всего 20±1 мкс.
Вес образца СО-3Р составляет не более 3,1 кг.
