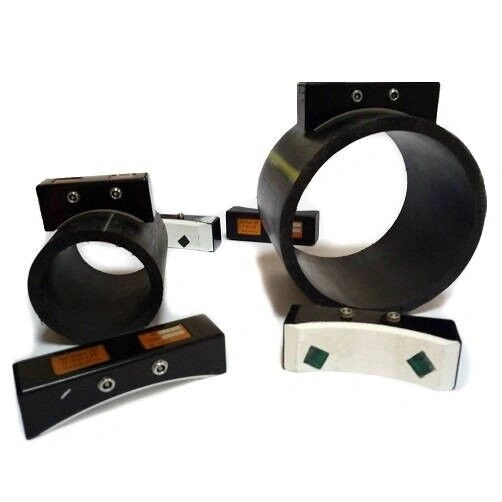

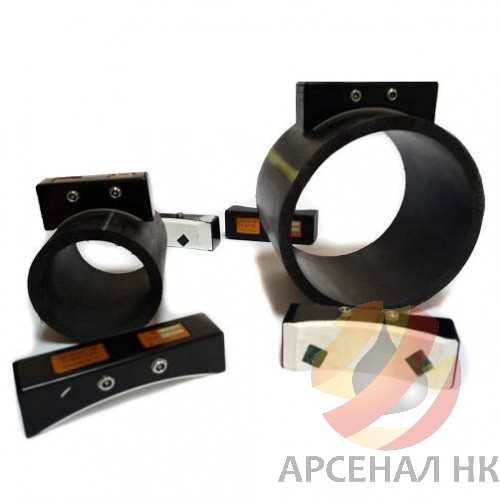

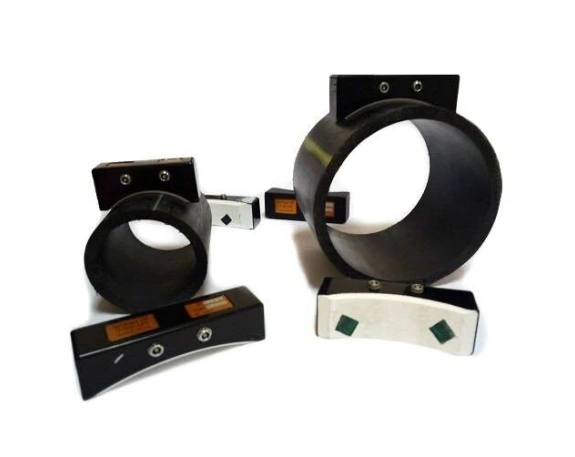

Раздельно-совмещенные преобразователи хордового типа для контроля полиэтиленовых водо- и газопроводов
Назначение
Предназначены для контроля качества стыковых сварных соединений полиэтиленовых трубопроводов, выполненных нагретым инструментом. Применение рекомендовано СП 42-103-2003 (приложение Н) и другими нормативными документами.
ПЭП хордового типа не предназначены для контроля качества соединений, выполненных с помощью муфт.
Отличительные особенности
- используется только продольное сканирование сварного шва, что повышает производительность контроля;
- преобразователи изготовлены из эластичного компаунда, что улучшает акустический контакт при наличии овальности сечения трубы;
- преобразователи поставляются в комплекте с СОП;
- СОП изготавливаются из отрезка трубы из полиэтилена марки ПЭ-100/ПЭ-80 и содержат отражатель типа "плоскодонное отверстие".
Основные технические характеристики
- эффективная частота - 1,25 и 1,8 МГц;
- тип разъемов - Lemo 00.
 |
Преобразователь хордового типа, П122-1,25-XXX, Частота 1,25 МГц, Диаметр ØXXX, SDR YY,Y |
 |
Преобразователь хордового типа, П122-1,8-XXX, Частота 1,8 МГц, Диаметр ØXXX, SDR YY,Y |
