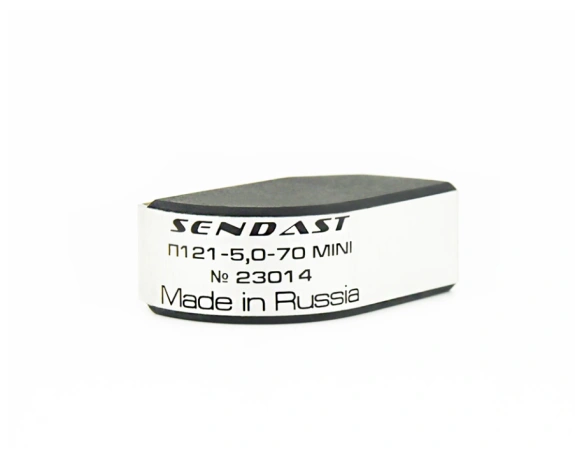

SENDAST-MINI П121 преобразователи в миниатюрном исполнении

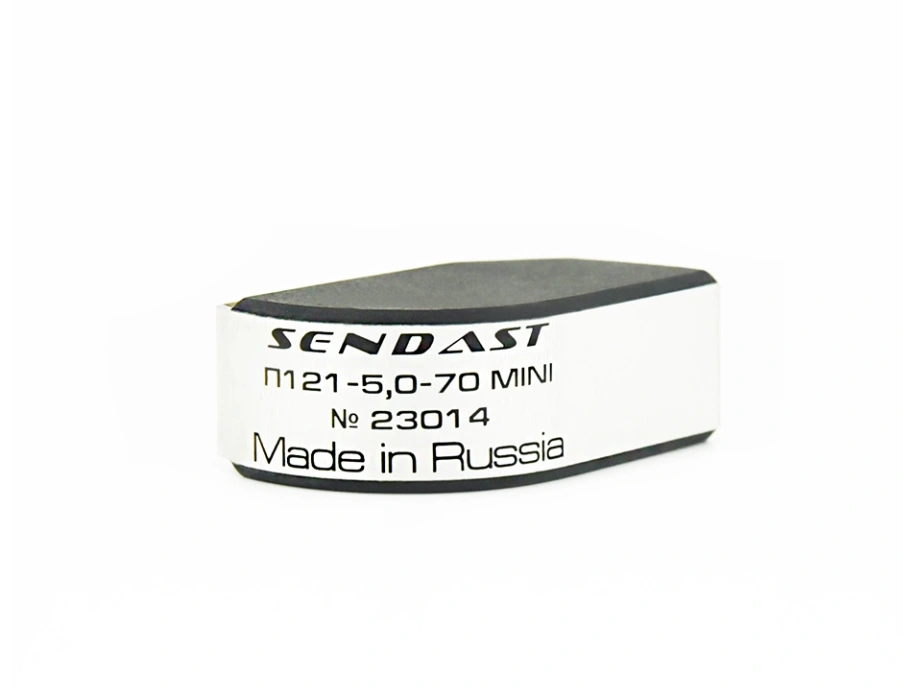

Серия наклонных преобразователей SENDAST Mini выполнена в компактном корпусе размером 29×11×19 мм (Д×Ш×В) с контактной площадкой 18×9 мм. Несмотря на уменьшенные габариты, преобразователи сохраняют все ключевые преимущества линейки SENDAST. Призма изготовлена из инновационного износостойкого полимера, обеспечивающего высокое соотношение сигнал/шум и ресурс, превышающий ресурс стандартных ПЭП в 8–10 раз.

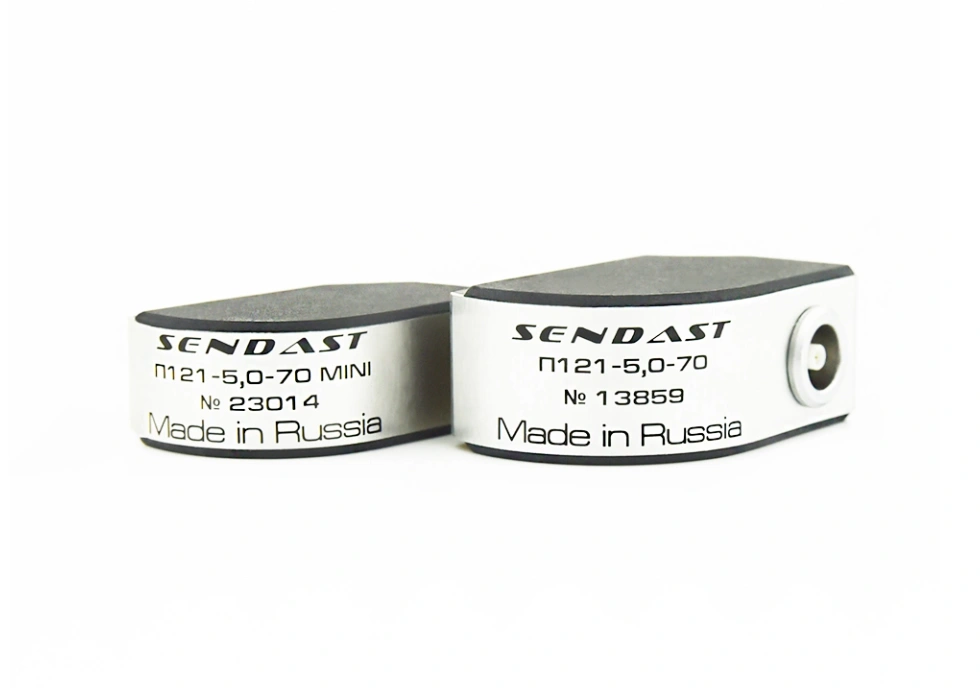

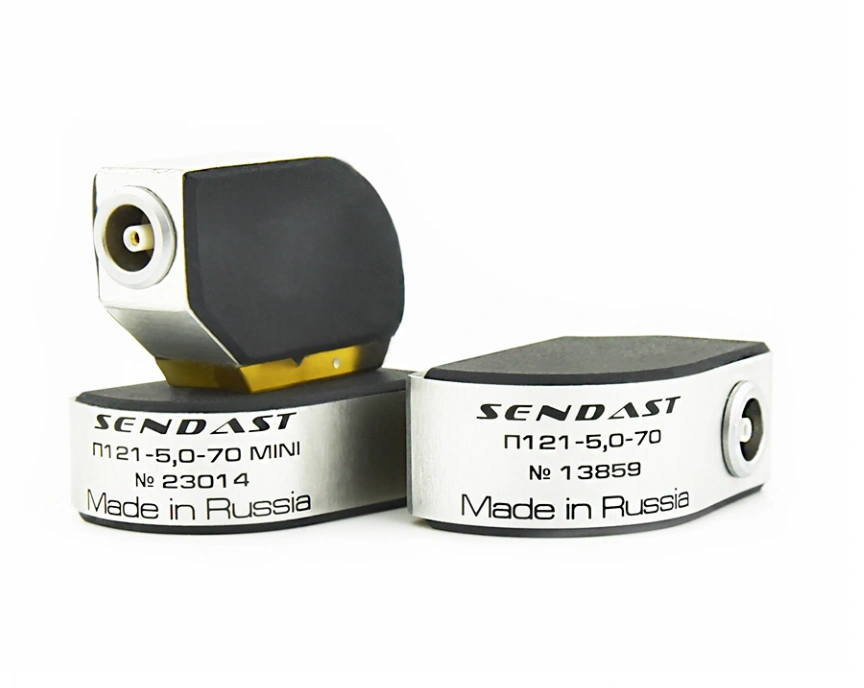

Для удобства применения в различных условиях контроля преобразователи выпускаются в двух вариантах исполнения: с вертикальным расположением разъёма LEMO на верхней части корпуса и с классическим горизонтальным расположением разъёма в тыльной части преобразователя.

Компактные размеры не повлияли на эксплуатационные характеристики серии. Преобразователи SENDAST Mini обладают высокой разрешающей способностью, отличной эргономикой и сохраняют все основные преимущества и технологии, реализованные в полной линейке износостойких преобразователей SENDAST.

Технологии ультразвуковых преобразователей SENDAST

DEEPDAMP — технология формирования внутреннего пьезоакустического модуля преобразователя, обеспечивающая генерацию сверхкоротких широкополосных ультразвуковых импульсов. Использование технологии позволяет получить высокую физическую разрешающую способность, точность измерений, стабильность параметров и воспроизводимость результатов контроля.

Основой технологии является максимально эффективное согласование пьезоэлемента с окружающей конструкцией по акустическим, механическим и электрическим характеристикам. DEEPDAMP обеспечивает относительную полосу пропускания до 140 % в диапазоне частот от 0,5 до 10 МГц. Широкополосные сигналы особенно эффективны при контроле материалов с повышенным затуханием ультразвука, поскольку широкий спектр гармоник способствует лучшему прохождению сигнала через материал.

ULTRA SAS — технология глубокого подавления собственных шумов призматической части преобразователя.

В основе технологии лежит специальный полимерный компаунд с высокой способностью поглощать ультразвуковую энергию. Его применение позволяет создавать преобразователи с малой стрелой и низким уровнем шумов при приёме эхосигналов с глубины 3–5 мм в стали. Возникающие внутри призмы паразитные переотражения проходят через границу раздела с компаундом практически без отражения и преломления, после чего быстро затухают в его объёме. Ультразвуковое затухание материала составляет 8 дБ/мм на частоте 2,5 МГц, что примерно в 30 раз превышает показатели традиционных полимеров для изготовления призм с затуханием 0,18–0,40 дБ/мм. Высокие поглощающие свойства обеспечиваются особой внутренней структурой материала, представляющей собой равномерную сеть мембран толщиной 1–3 мкм с модулем упругости, значительно меньшим по сравнению с полимеризованным компаундом. Расстояние между мембранами составляет 100–200 мкм.

СКИН — технология повышения электромагнитной помехоустойчивости ультразвуковых преобразователей.

Технология основана на применении специального экранирующего покрытия, наносимого на внутренние поверхности элементов преобразователя, включая область со стороны излучающей поверхности пьезоэлемента во время сборки. Покрытие СКИН выполняет функцию электромагнитного экрана, сохраняя при этом высокую акустическую прозрачность для ультразвуковых колебаний. Эффективность экранирования достигается благодаря низкому удельному сопротивлению покрытия, а минимальная толщина слоя обеспечивает свободное прохождение ультразвука без ухудшения рабочих характеристик преобразователя.

Особенности ультразвуковых преобразователей SENDAST П121

Повышенная износостойкость — инновационный материал призмы обеспечивает ресурс, превышающий показатели преобразователей с призмами из оргстекла и эпоксидных компаундов в 8–10 раз.

Экономичность — увеличенный срок службы позволяет существенно сократить затраты на приобретение и замену преобразователей.

Высокая термостойкость — допускается кратковременный контакт с объектами контроля, нагретыми до температуры 200 °С.

Высокая чувствительность — отношение сигнал/шум в рабочей зоне контроля составляет не менее 20 дБ.

Широкополосность более 100% — применение технологии DEEPDAMP обеспечивает формирование широкополосных ультразвуковых импульсов минимальной длительности.

Бескорпусная конструкция — отсутствие контакта корпуса с поверхностью металла исключает эффект прилипания и обеспечивает плавное скольжение преобразователя по объекту контроля.

Эргономичное исполнение — обтекаемая форма корпуса и нескользящие обрезиненные боковые накладки создают комфортные тактильные ощущения и снижают нагрузку на кисть оператора при длительной работе.

Полная электромагнитная защита — экранирование со всех сторон, включая рабочую поверхность, реализовано на основе технологии СКИН.

Широкая совместимость — отсутствие внутренних цепей коррекции и встроенной индуктивности обеспечивает совместимость с большинством российских и зарубежных ультразвуковых дефектоскопов.

Эффективное подавление шумов — технология ULTRA SAS минимизирует уровень собственных внутрипризматических шумов и повышает качество принимаемых сигналов.

Долговечная маркировка — информация наносится по технологии Металлографика®. Маркировка внедряется в металлический каркас на глубину 18–22 мкм и сохраняет читаемость даже при длительном воздействии контактных жидкостей.

Два варианта расположения разъёма — преобразователи доступны с горизонтальным и вертикальным расположением разъёма для удобной работы в ограниченных и труднодоступных зонах контроля.



* По заказу возможно изготовление преобразователей с индивидуальным углом ввода (72°, 73°, 74°).

* Указанные в таблице параметры являются номинальными значениями.
