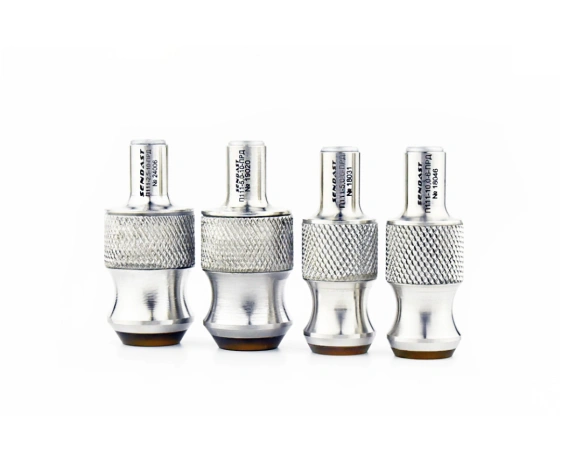

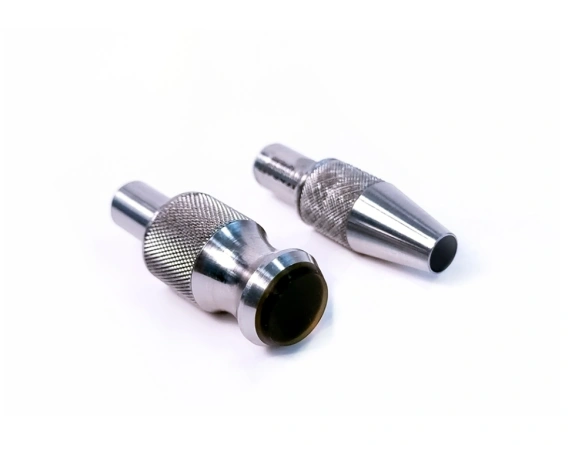

Особенности преобразователей SENDAST П111 ПРТ/ПРД с линией задержки
-
Минимальная мёртвая зона для контроля вблизи поверхности.
-
Отсутствие V-коррекции, обеспечивающее равномерную точность измерений по всему диапазону контроля.
-
Отсутствие акустического экрана, позволяющее свободно сканировать поверхности сложной формы.
-
Износостойкая призма из специализированного полимерного материала.
-
Возможность притирки под различные диаметры и профили, включая сферические поверхности.
-
Работоспособность при температурах до +250 °С.
-
Сверхкороткий полезный сигнал для повышения разрешающей способности контроля.
-
Призматическое окно обеспечивает контроль изделий из стали на глубине до 40 мм.
Области применения преобразователей SENDAST П111 ПРТ/ПРД
-
Контроль околошовных зон сварных соединений труб и листового проката.
-
Выявление поверхностных и подповерхностных дефектов на глубинах от 0,5 мм.
-
Обнаружение расслоений в листовом металле, в том числе контроль титановых плит
-
Контроль наплавок и биметаллических изделий.
-
Толщинометрия тонкостенных металлических и полимерных конструкций.
-
Контроль баббитовых наплавок подшипников с выявлением расслоений и измерением толщины слоя.
-
Контроль прутков
-
Контроль сферических объектов
Сравнительная таблица характеристик преобразователей
|
Свойство |
Тип П111-ПРД |
Тип П111 |
Тип П112 |
|
Дефектоскопия малых толщин |
да |
нет |
да |
|
Контроль на малых диаметрах |
да |
нет |
да |
|
Непрерывное сканирование по объекту |
да |
да |
нет |
|
Высокая термостойкость |
да |
нет |
да |
|
Высокая износостойкость |
да |
да |
нет |
|
Зависимость амплитуды от расстояния |
моно направленная |
моно направленная |
разно направленная |
|
Нелинейная V-коррекция |
нет |
нет |
есть |
|
Регистрация повторных отражений |
высокая |
низкая |
низкая |
|
Искажения в повторных отражениях |
нет |
есть |
есть |
|
Чувствительность к положению вокруг оси |
нет |
нет |
есть |
|
Чувствительность к шумам в зазоре |
пониженная |
стандартная |
стандартная |

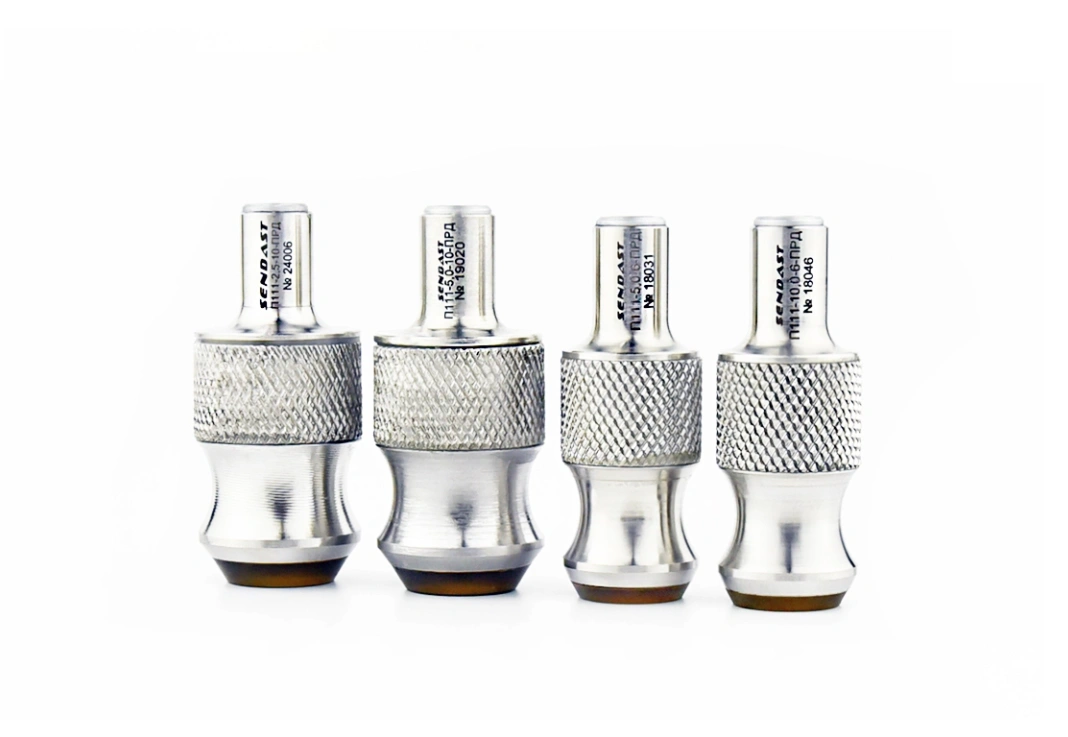

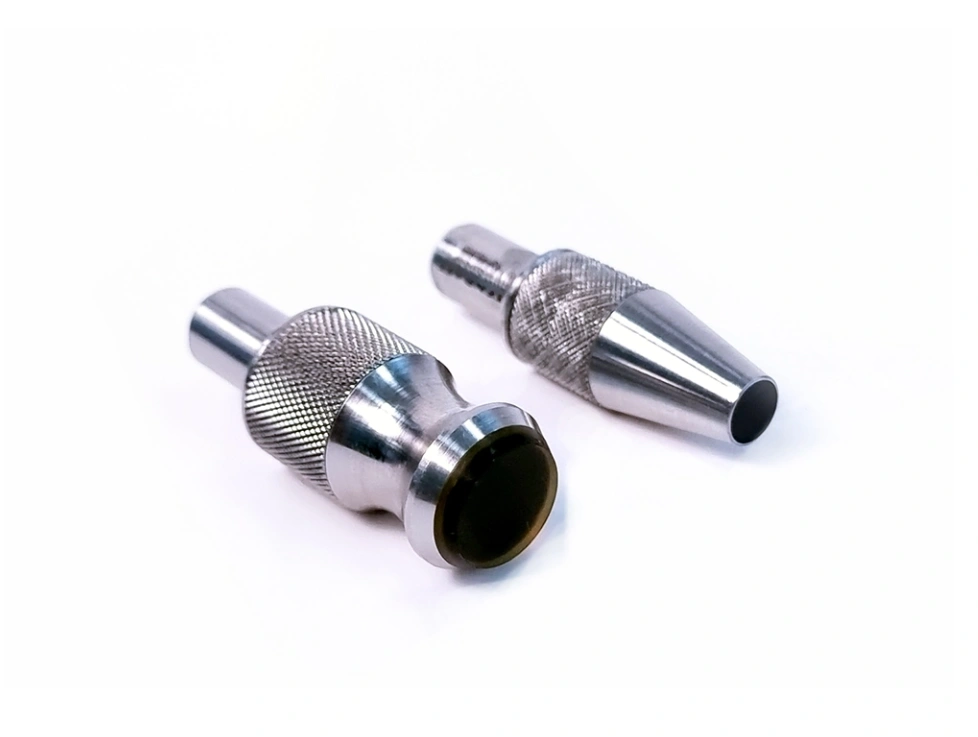

SENDAST ПРД оснащён контактной площадкой диаметром 11 или 14 мм и в первую очередь предназначен для ультразвуковой дефектоскопии металлических и полимерных изделий. Также может эффективно применяться для толщинометрии листовых материалов и труб большого диаметра (первые две конструкции на рисунке ниже).

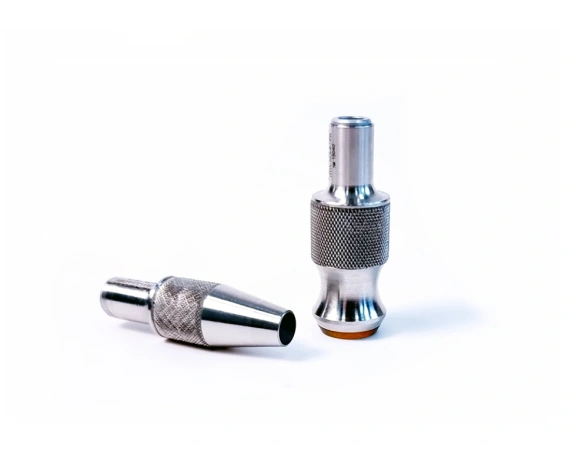

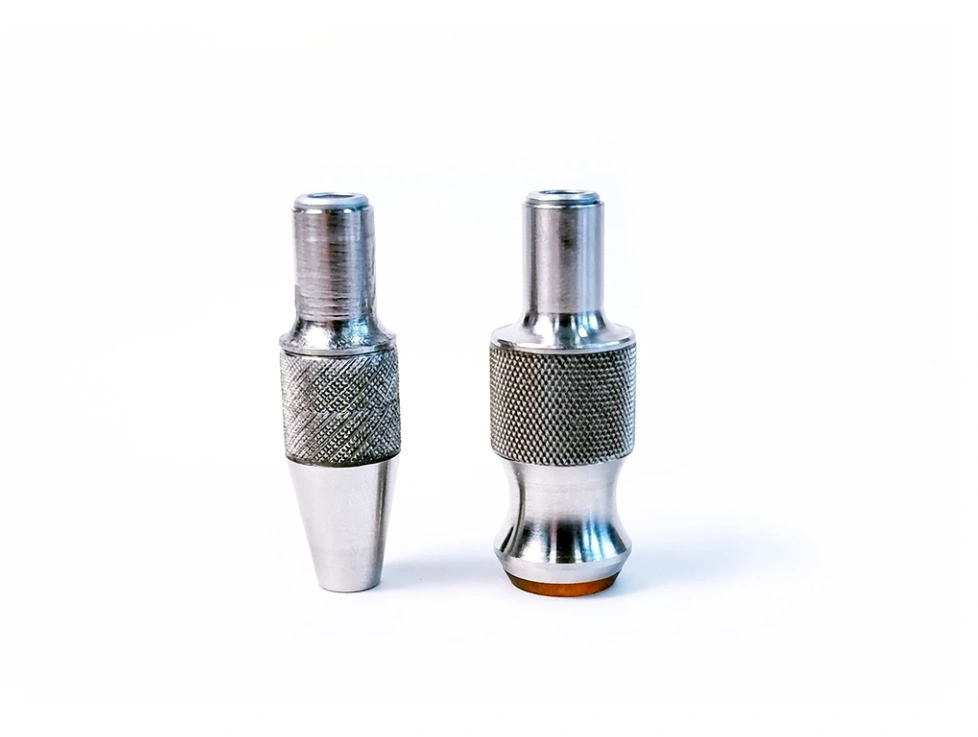

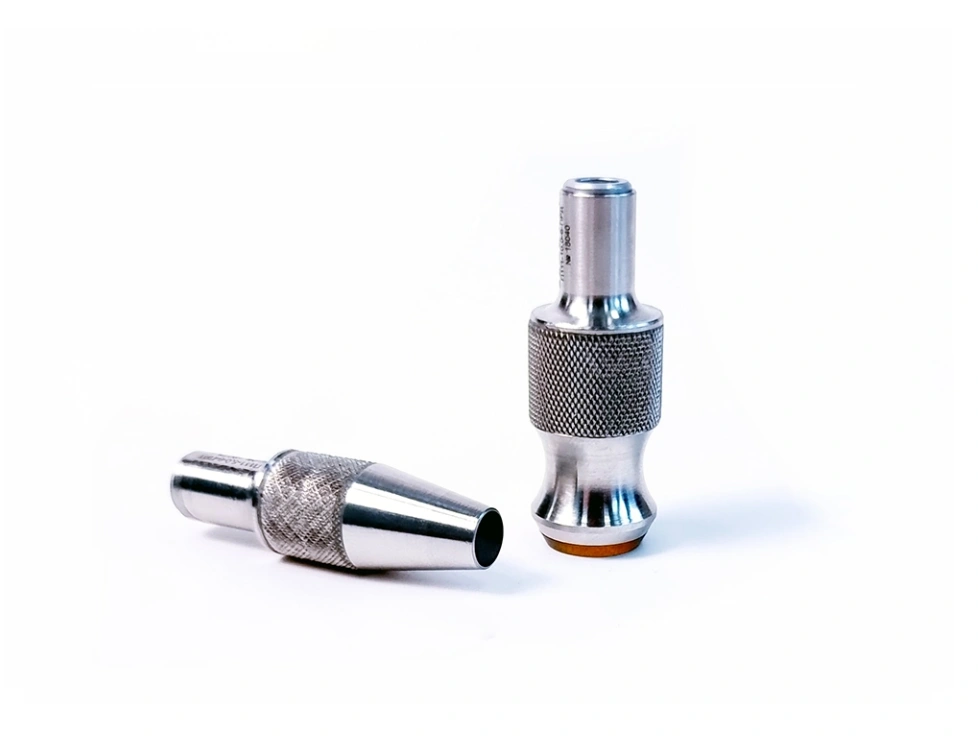

SENDAST ПРТ имеет контактную площадку диаметром 6 мм и ориентирован преимущественно на задачи толщинометрии изделий из металлов и пластиков. При необходимости преобразователь может использоваться и для дефектоскопического контроля (крайняя конструкция справа на рисунке ниже).

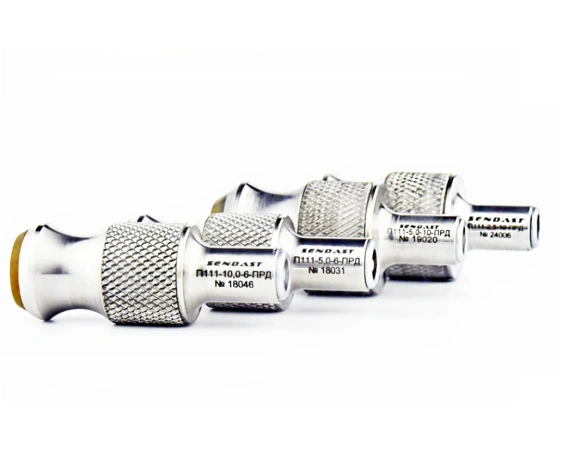

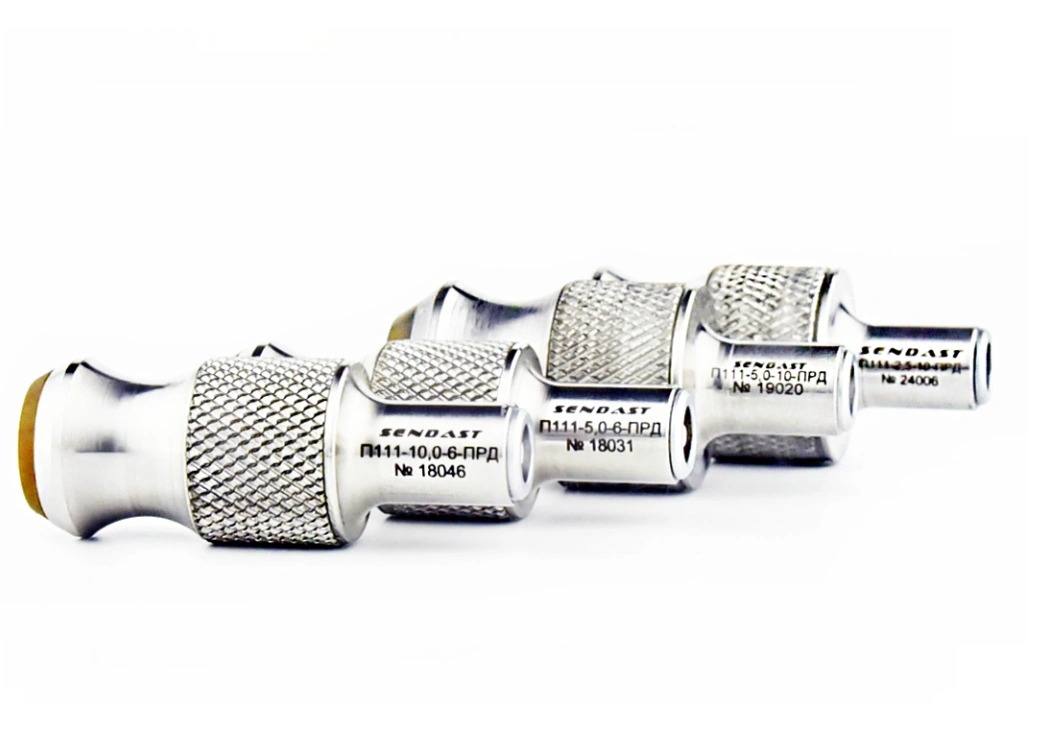

Номенклатура преобразоватлей с линией задержки SENDAST П111 ПРТ/ПРД
|
НОМЕНКЛАТУРА |
ЧАСТОТА, МГц |
ДИАМЕТР РАБОЧЕЙ ПОВЕРХНОСТИ, мм |
ДИАМЕТР ПЬЕЗОЭЛЕМЕНТА, мм |
ДИАПАЗОН ТОЛЩИН, мм |
|
П111-5,0-6 ПРТ SENDAST |
5 |
7 |
6 |
1,5-40 |
|
П111-10,0-6 ПРТ SENDAST |
10 |
7 |
6 |
0,5-40 |
|
П111-10,0-6 ПРД SENDAST |
10 |
11 |
6 |
1-40 |
|
П111-5,0-6 ПРД SENDAST |
5 |
11 |
6 |
1,5-40 |
|
П111-5,0-10 ПРД SENDAST |
5 |
14 |
10 |
2-40 |
|
П111-10,0-3 ПРТ SENDAST со встроенным кабелем |
10 |
3 |
3 |
0,7-10 |
