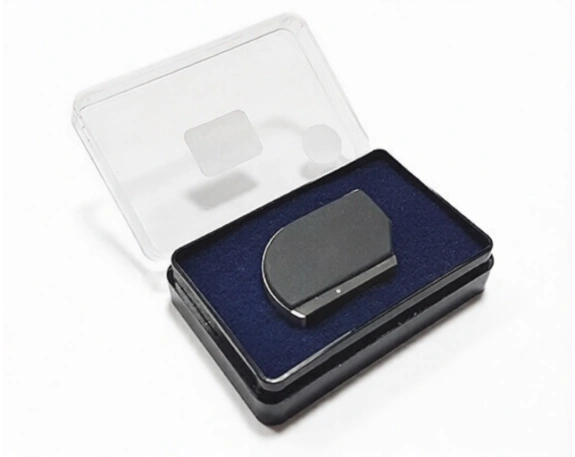

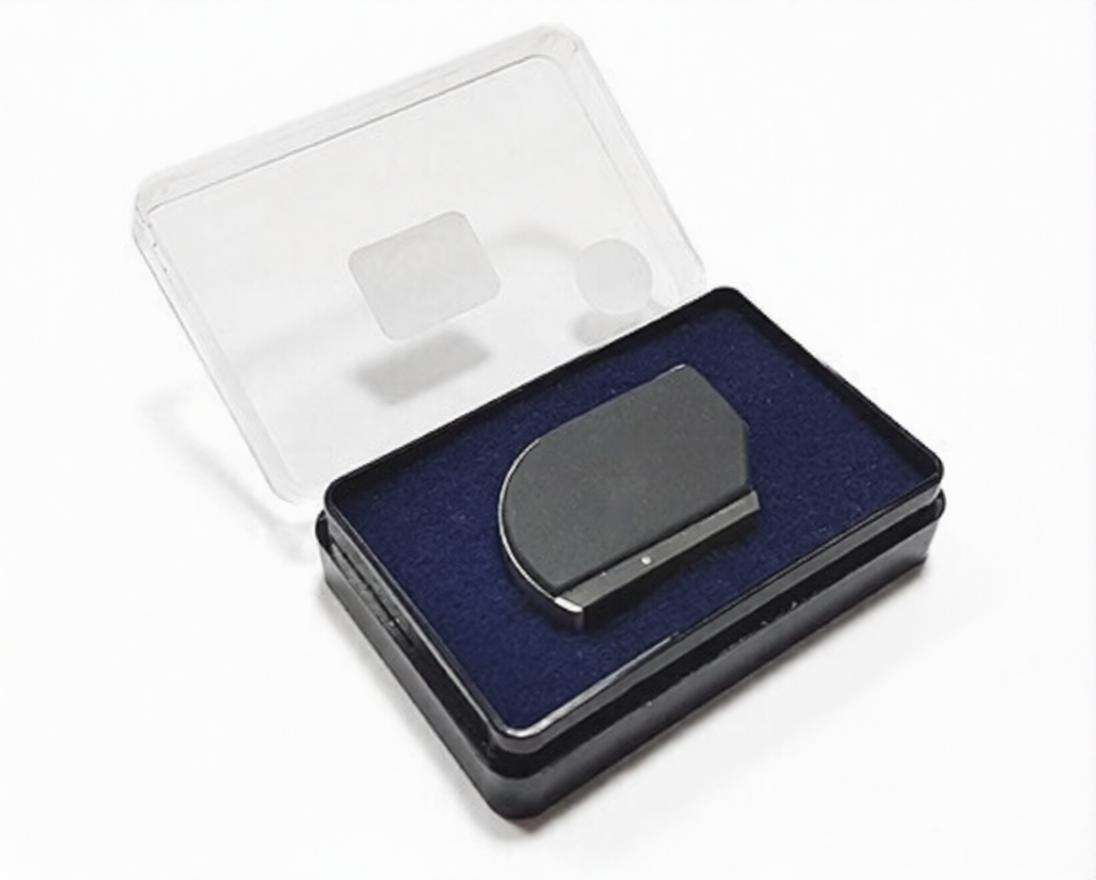

Преобразователи SENDAST П121 предназначены для ручного ультразвукового контроля совместно с дефектоскопами общего назначения. Призма изготовлена из инновационного износостойкого полимера, обеспечивающего высокое соотношение сигнал/шум и ресурс, превышающий ресурс стандартных ПЭП в 8–10 раз. Рабочая часть призмы выполнена выступающей.
Преобразователи изготовлены по бескорпусной технологии. Обрезиненные боковые поверхности, отсутствие острых углов и малый вес обеспечивают комфортную работу и снижают утомляемость оператора.

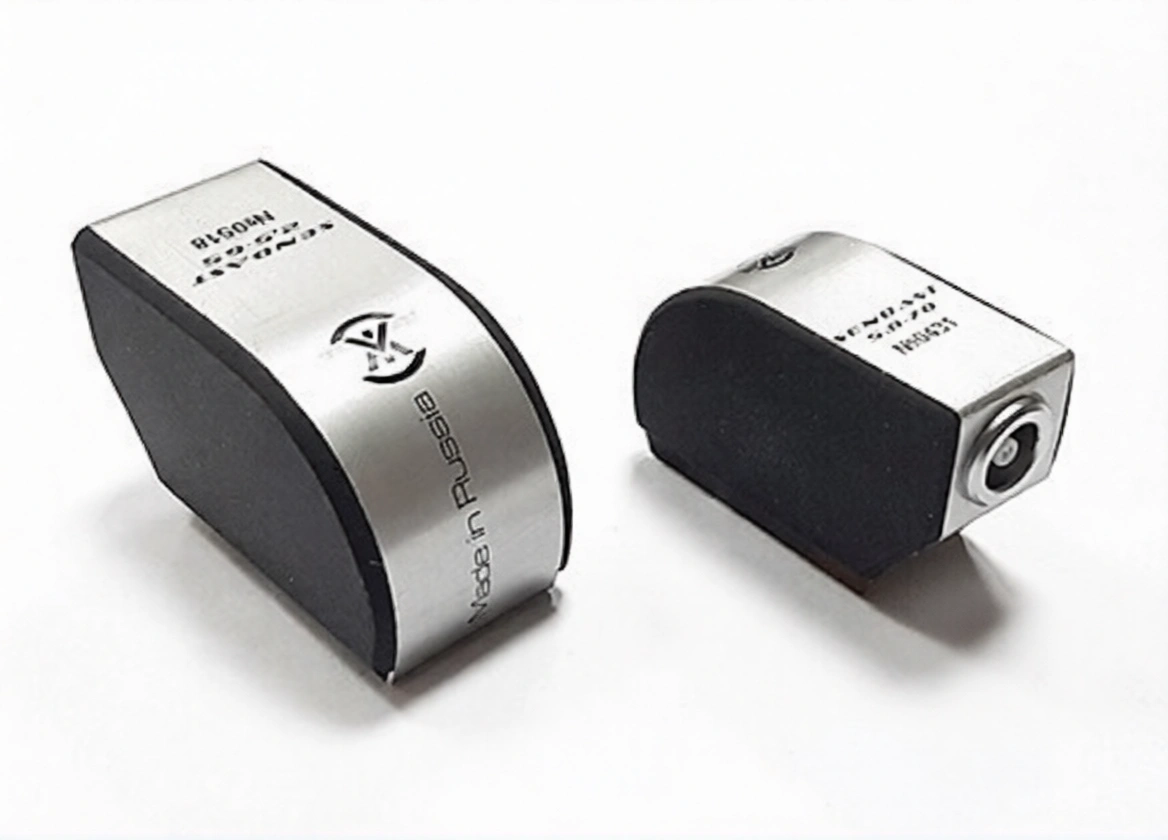

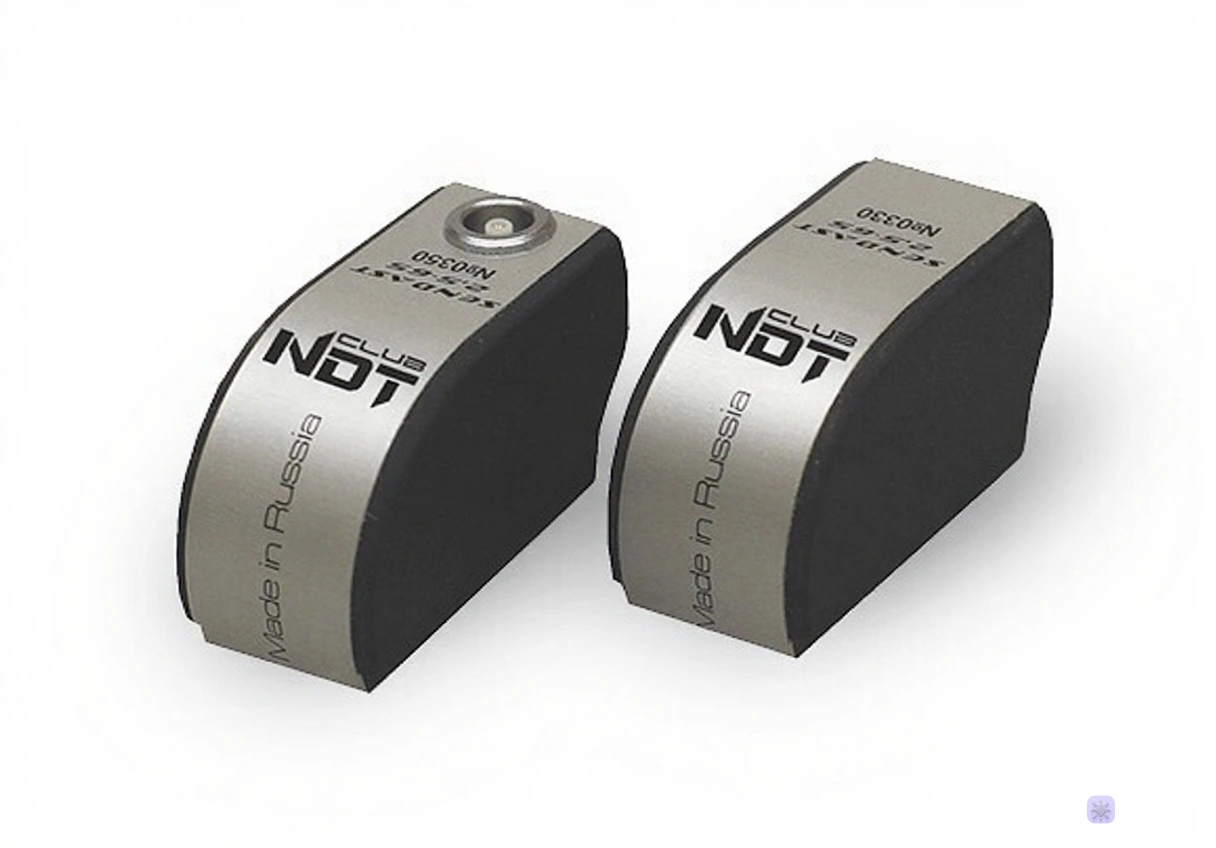

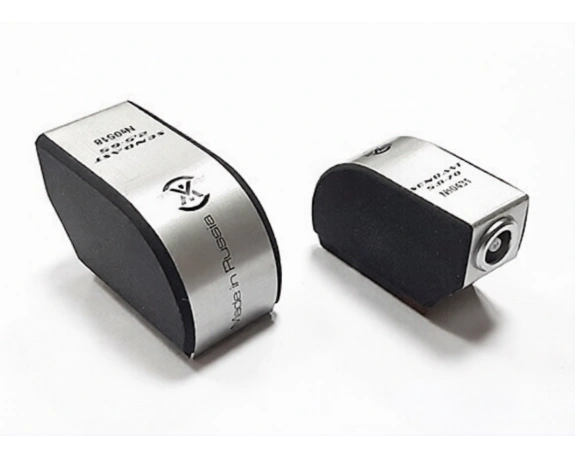

Выпускаются исполнения с горизонтальным (боковым) и вертикальным (верхним) расположением разъёма. Вертикальный разъём удобен при контроле в труднодоступных местах, где кабель и разъём могут ограничивать перемещение преобразователя.
Технологии ультразвуковых преобразователей SENDAST
DEEPDAMP — технология формирования сверхкоротких широкополосных импульсов с относительной полосой пропускания до 140% в диапазоне 0,5–10 МГц. Обеспечивает высокую разрешающую способность, точность и стабильность измерений, особенно при контроле материалов с повышенным затуханием ультразвука.
ULTRA SAS — технология подавления собственных шумов призматической части датчиков. Специальный полимерный компаунд с ультразвуковым затуханием до 8 дБ/мм эффективно поглощает паразитные отражения, снижая уровень шумов в зоне приёма эхосигналов.
СКИН — технология электромагнитного экранирования внутренних элементов преобразователя. Тонкое токопроводящее покрытие обеспечивает высокую защищенность от помех без ухудшения прохождения ультразвуковых колебаний.
Особенности преобразователей SENDAST П121
-
Износостойкость призмы выше стандартных решений на основе оргстекла и эпоксидных компаундов в 8–10 раз.
-
Снижение эксплуатационных затрат за счёт увеличенного срока службы.
-
Возможность кратковременной работы на объектах с температурой до 200 °С.
-
Соотношение сигнал/шум не менее 20 дБ.
-
Широкополосность свыше 100% благодаря технологии DEEPDAMP.
-
Бескорпусное исполнение обеспечивает плавное скольжение по поверхности контроля.
-
Эргономичная форма и обрезиненные накладки повышают комфорт работы.
-
Полное электромагнитное экранирование по технологии СКИН.
-
Совместимость с большинством российских и зарубежных дефектоскопов.
-
Геометрическое подавление шумов по технологии ULTRA SAS.
-
Долговечная маркировка по технологии Металлографика®, устойчивая к истиранию и воздействию контактных жидкостей.
| Номенклатура преобразователей SENDAST П121 для ультразвуковых дефектоскопов Российских производителей (круглый пьезоэлемент) | |||||
|
Наименование |
Частота, МГц |
Угол ввода |
Пьезоэлемент, мм |
Стрела, мм |
Протектор, мм |
|
П121-1,8-40 SENDAST |
1,8 |
40° |
Ø18 |
13,0 |
37×20 |
|
П121-1,8-45 SENDAST |
1,8 |
45° |
Ø18 |
13,5 |
37×20 |
|
П121-1,8-50 SENDAST |
1,8 |
50° |
Ø18 |
13,5 |
37×20 |
|
П121-1,8-60 SENDAST |
1,8 |
60° |
Ø18 |
14,0 |
37×20 |
|
П121-1,8-65 SENDAST |
1,8 |
65° |
Ø18 |
14,5 |
37×20 |
|
П121-1,8-70 SENDAST |
1,8 |
70° |
Ø18 |
15,0 |
37×20 |
|
П121-2,5-40 SENDAST |
2,5 |
40° |
Ø12 |
10,0 |
27×15 |
|
П121-2,5-45 SENDAST |
2,5 |
45° |
Ø12 |
9,5 |
27×15 |
|
П121-2,5-50 SENDAST |
2,5 |
50° |
Ø12 |
9,5 |
27×15 |
|
П121-2,5-55 SENDAST |
2,5 |
55° |
Ø12 |
9,5 |
27×15 |
|
П121-2,5-60 SENDAST |
2,5 |
60° |
Ø12 |
10,0 |
27×15 |
|
П121-2,5-65 SENDAST |
2,5 |
65° |
Ø12 |
10,0 |
27×15 |
|
П121-2,5-70 SENDAST |
2,5 |
70° |
Ø12 |
11,0 |
27×15 |
|
П121-2,5-75 SENDAST |
2,5 |
75° |
Ø12 |
12,0 |
27×15 |
|
П121-5,0-40 SENDAST |
5,0 |
40° |
Ø6 |
6,5 |
22×11 |
|
П121-5,0-45 SENDAST |
5,0 |
45° |
Ø6 |
6,5 |
22×11 |
|
П121-5,0-50 SENDAST |
5,0 |
50° |
Ø6 |
7,0 |
22×11 |
|
П121-5,0-55 SENDAST |
5,0 |
55° |
Ø6 |
7,0 |
22×11 |
|
П121-5,0-60 SENDAST |
5,0 |
60° |
Ø6 |
6,0 |
22×11 |
|
П121-5,0-65 SENDAST |
5,0 |
65° |
Ø6 |
6,5 |
22×11 |
|
П121-5,0-70 SENDAST |
5,0 |
70° |
Ø6 |
7,0 |
22×11 |
|
П121-5,0-72 SENDAST |
5,0 |
72° |
Ø6 |
7,5 |
22×11 |
|
П121-5,0-75 SENDAST |
5,0 |
75° |
Ø6 |
7,5 |
22×11 |
|
П121-10,0-70 SENDAST |
10,0 |
70° |
Ø6 |
6,0 |
22×11 |
|
П121-10,0-75 SENDAST |
10,0 |
75° |
Ø6 |
6,0 |
22×11 |
|
В таблице приведены номинальные значения |
|||||
|
Номенклатура преобразователей SENDAST П121 для ультразвуковых дефектоскопов зарубежных производителей (прямоугольный пьезоэлемент) |
|||||
|
Наименование |
Частота, МГц |
Угол ввода |
Пьезоэлемент |
Стрела |
Протектор |
|
П121-2,0-45-8х9 SENDAST- аналог MWB 45-2 |
2 МГц |
45° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-2,0-60-8х9 SENDAST- аналог MWB 60-2 |
2 МГц |
60° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-2,0-70-8х9 SENDAST- аналог MWB 70-2 |
2 МГц |
70° |
9х8 мм |
11 мм |
27×15 мм |
|
П121-2,0-45-14х14 SENDAST- аналог SWB 45-2 |
2 МГц |
45° |
14х14 мм |
11 мм |
32×20 мм |
|
П121-2,0-60-14х14 SENDAST- аналог SWB 60-2 |
2 МГц |
60° |
14х14 мм |
12 мм |
32×20 мм |
|
П121-2,0-70-14х14 SENDAST- аналог SWB 70-2 |
2 МГц |
70° |
14х14 мм |
13 мм |
32×20 мм |
|
П121-2,0-45-18х18 SENDAST- аналог WB 45-2 |
2 МГц |
45° |
18х18 мм |
13 мм |
37×24 мм |
|
П121-2,0-60-18х18 SENDAST WB 60-2 |
2 МГц |
60° |
18х18 мм |
16 мм |
37×24 мм |
|
П121-2,0-70-18х18 SENDAST- аналог WB 70-2 |
2 МГц |
70° |
18х18 мм |
17 мм |
37×24 мм |
|
П121-4,0-45-8х9 SENDAST- аналог MWB 45-4 |
4 МГц |
45° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-4,0-60-8х9 SENDAST- аналог MWB 60-4 |
4 Мгц |
60° |
9х8 мм |
10 мм |
27×15 мм |
|
П121-4,0-70-8х9 SENDAST- аналог MWB 70-4 |
4 МГц |
70° |
9х8 мм |
11 мм |
27×15 мм |
|
В таблице приведены номинальные значения |
|||||
