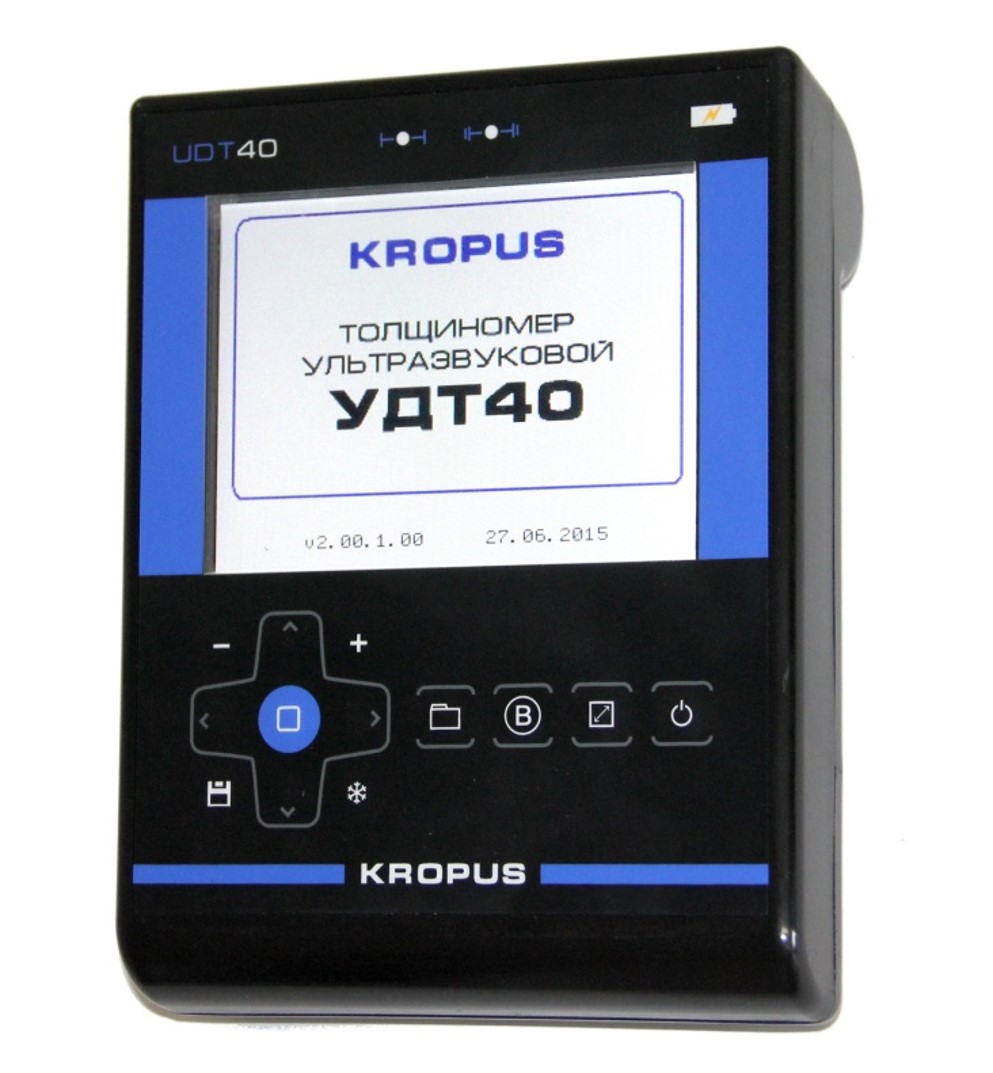

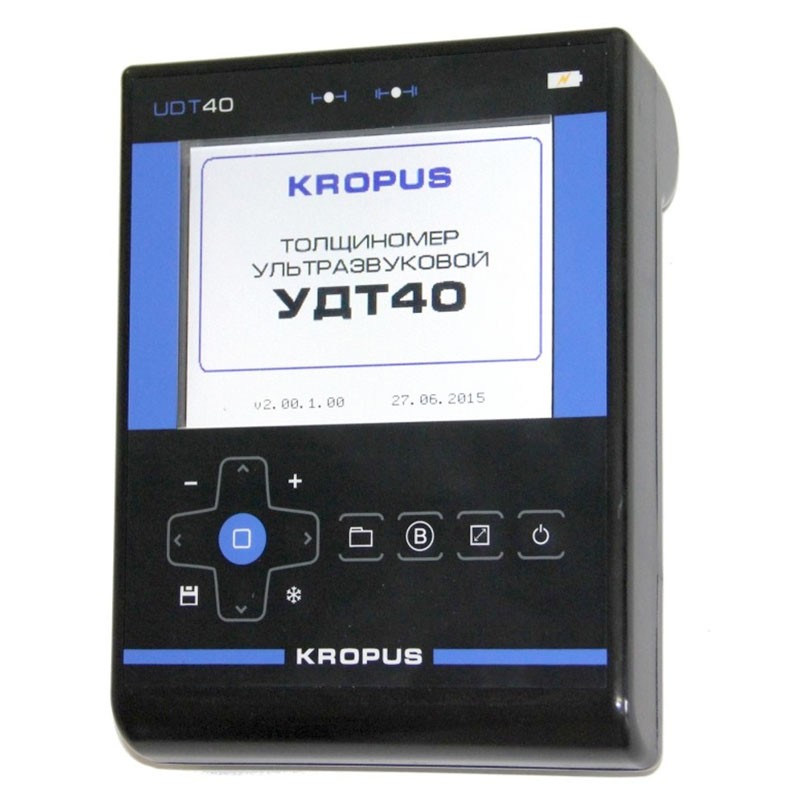

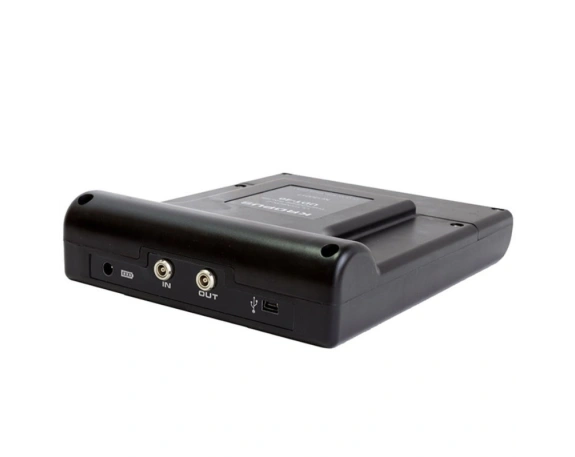

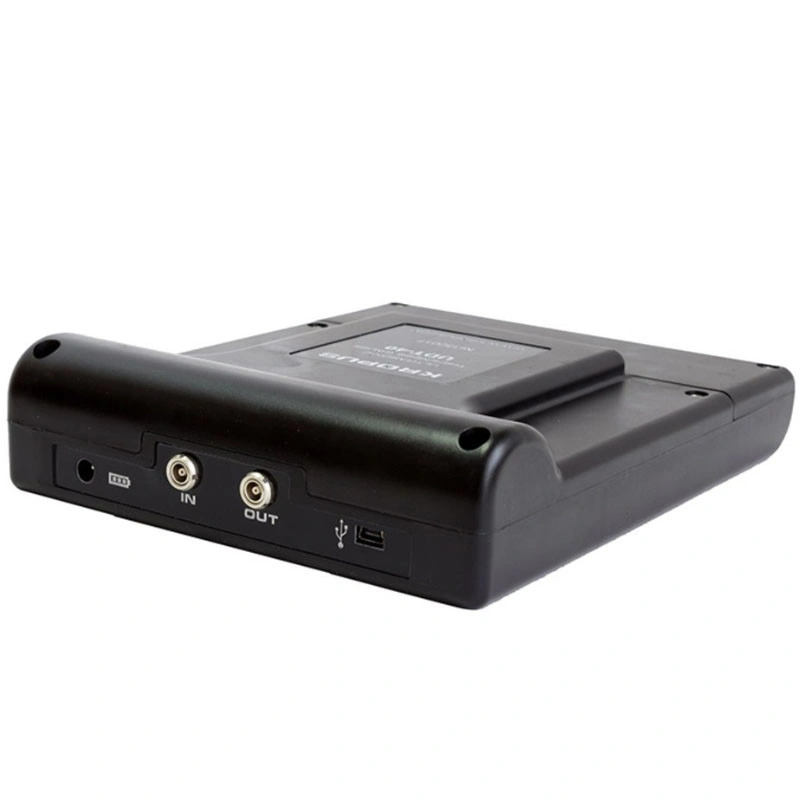

Толщиномер УДТ-40 с А и В-СКАНОМ

Толщиномер УДТ-40 с А и В-СКАНОМ превью 1
Толщиномер УДТ-40 с А и В-СКАНОМ превью 2
Толщиномер УДТ-40 с А и В-СКАНОМ превью 3
Толщиномер УДТ-40 с А и В-СКАНОМ превью 4
Толщиномер УДТ-40 с А и В-СКАНОМ превью 5
Гарантия: 1 год
Высокоточный портативный ультразвуковой толщиномер УДТ-40 применяется для измерения толщины стенок изделий при одностороннем доступе к области контроля. Прибор может работать с корродированными участками, проводить измерения непосредственно в процессе производства изделий или их эксплуатации, не нарушая целостности объектов измерений. При помощи данного аппарата можно анализировать объекты из металла, пластика, стекла, различных сплавов.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

К прибору УДТ-40 можно подключить совмещенные или раздельно-совмещенные ПЭП широкого частотного диапазона, что позволяет применять аппарат в экспертных целях для различных промышленных отраслей (топливно-энергетической, металлургической, машиностроении и пр.).

Помимо измерения толщины прибор может функционировать как дефектоскоп (обнаружение расслоений, пустот, посторонних включений материала), для этого необходимо использовать опцию автоматического сигнализирования дефектов (поиск сопровождается звуковым и световым оповещением). Встроенная функция временной регулировки чувствительности обеспечивает точность контроля при работе с материалами, имеющими высокие показатели затухания ультразвука.

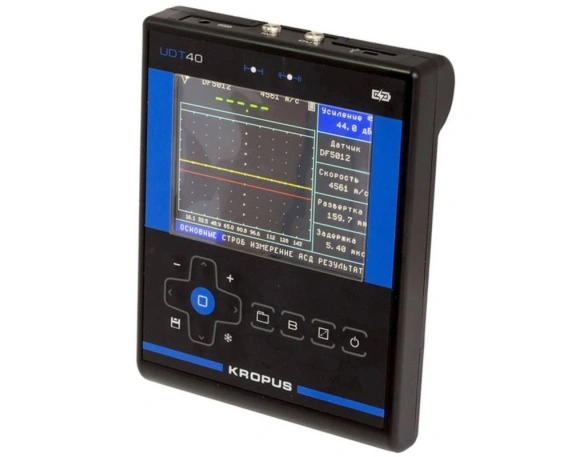

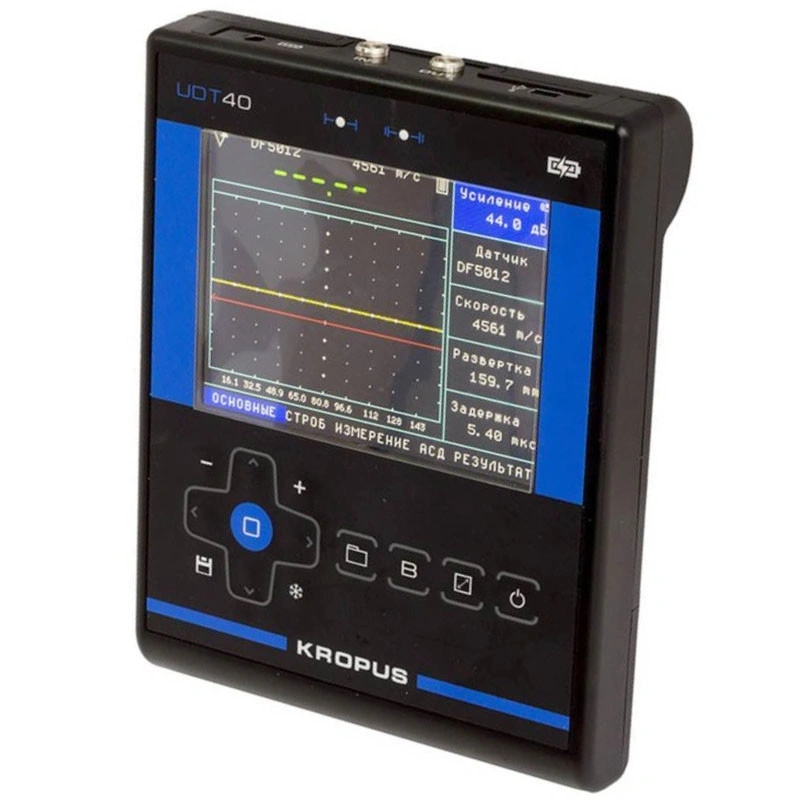

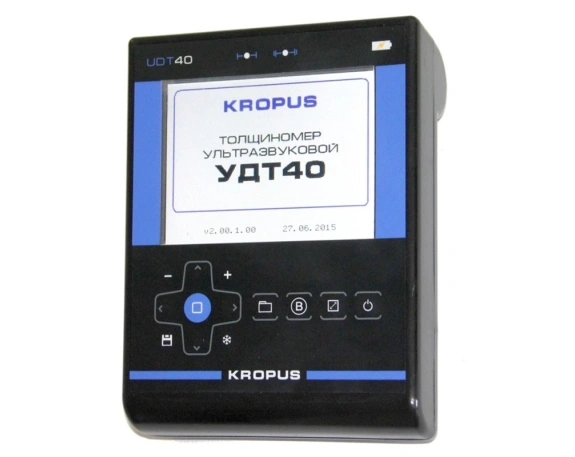

Ультразвуковой толщиномер УДТ-40 оснащен цветным TFT экраном (320х240 пикселей) с возможностью регулировки яркости и настойки трех цветовых схем дисплея.

Объем встроенной памяти устройства позволяет хранить до 100 пользовательских настроек для датчиков, 100 файлов размером до 50х50 значений, 250 результатов измерения А- скана и 250 результатов В-сканирования.

Питание прибора для измерения толщины возможно от сети переменного тока (220 В, 50 Гц, с выходным напряжением 15В) или встроенного Li-Pol аккумулятора (время непрерывной работы не менее 12 часов).

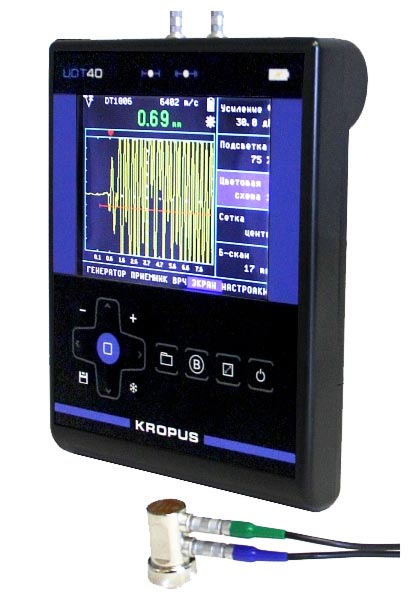

К аппарату УДТ-40 можно подключить УЗК преобразователи разных типов: раздельно-совмещенного, совмещенного, раздельного для теневого контроля скорости, ЭМА. В зависимости от задач, которые необходимо решить с помощью данного устройства и особенностей его эксплуатации в комплекте поставки можно выбрать наиболее подходящие ПЭП. Наши менеджеры помогут определиться с нужным вариантом комплектации и сделать заказ.





Преимущества использования толщиномера УДТ-40 с А и В-СКАНОМ

Легкий и компактный ультразвуковой толщиномер, габариты которого не превышают 205х160х43 мм, его вес при этом составляет не более 870 гр. Широкий диапазон рабочих температур от -25 °C до +55 °C позволяет использовать прибор в различных погодных и промышленных условиях.

Установленное на устройстве ПО надежно защищено от случайных изменений. Эргономичный корпус аппарата и интуитивно понятный пользовательский интерфейс делают прибор удобным и простым в использовании. Сохраненные пользователем данные (результаты измерений, параметры настройки) отображаются в удобной для восприятия форме.

Использование в работе толщиномера УДТ-40 обеспечивает высокую точность полученных результатов измерений. Диапазон измерения толщин аппаратом от 0,3 до 400 мм, возможная погрешность измерений при этом до 0,01 мм (менее 1%). Прибор может измерить толщину анализируемого материала даже при наличии покрытия.

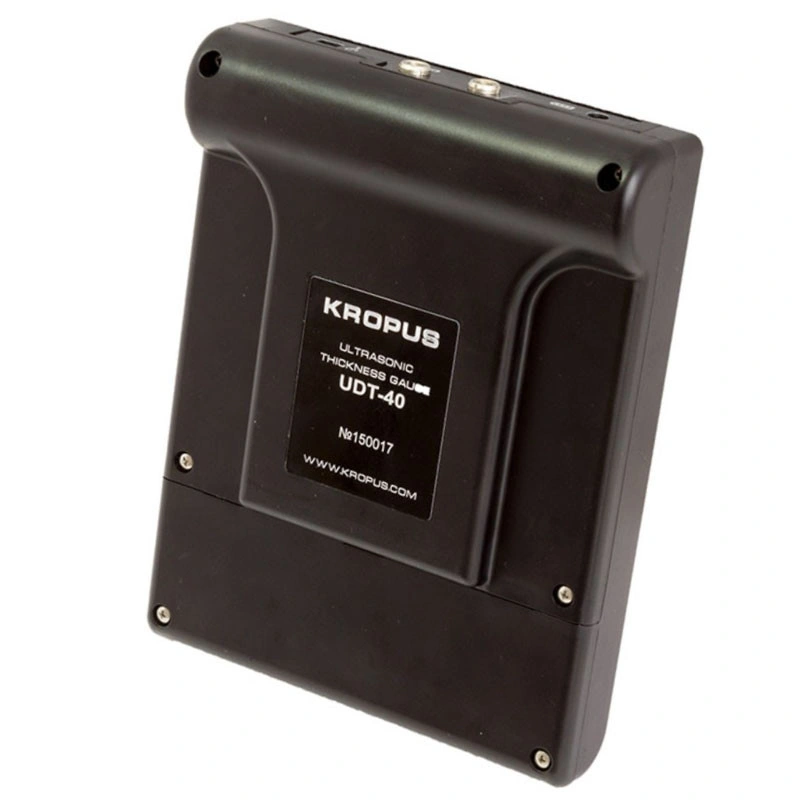

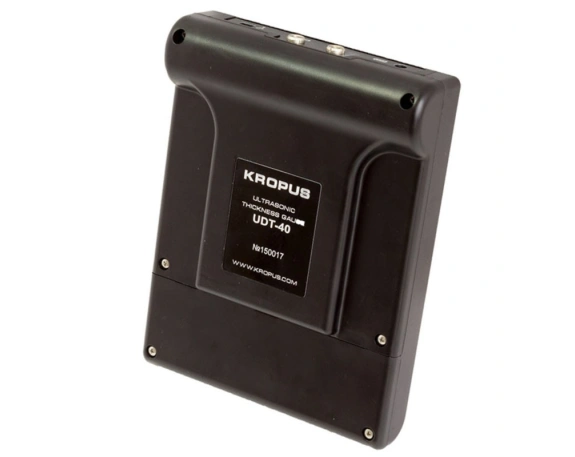

Размещенная на тыльной стороне корпуса откидная ножка позволяет установить устройство в удобном для работы положении.

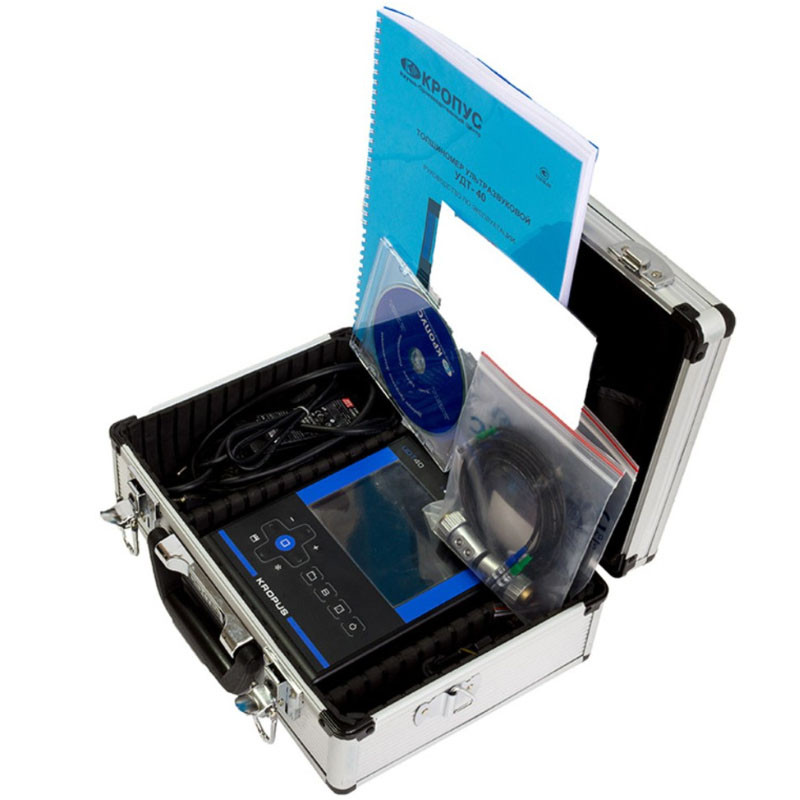

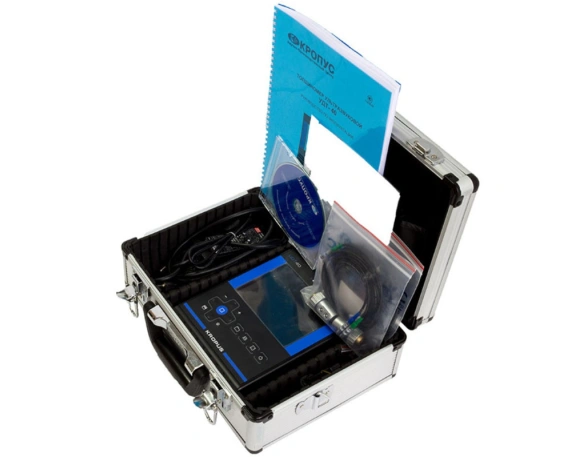

В комплект поставки входит кейс, обеспечивающий удобство хранения и легкость транспортировки толщиномера.

Важно помнить, что необходимо проводить периодическую поверку прибора для измерения толщины, подтверждая этим его пригодность к дальнейшей эксплуатации.


Заказать звонок
Бренд
Кропус

1.

Предел допускаемой основной погрешности при измерении толщины, δ, мм

± (0,01 + 0,01 × dx), где dx — толщина измеряемого образца, мм

2.

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм

Rz = 40 мкм ±0,10; Rz = 80 мкм ±0,15

3.

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны, противоположной стороне ввода УЗК, мм

Rz = 320 мкм ±0,20; Rz = 160 мкм ±0,15; Rz = 80 мкм ±0,10

4.

Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с непараллельными гранями, имеющими не параллельность до 3 мм на базовой длине 20 мм, мм

до 10 мм ±0,30; от 10 до 50 мм ±(0,2 + 0,01Х), где Х — толщина образца в месте ввода УЗК

5.

Тип УЗ-преобразователя

Раздельно-совмещенный, совмещенный, ЭМА

6.

Дисплей

TFT, цветной, с разрешением 320х240 пикселей, с регулировкой внутренней подсветки

7.

Частота обновления

30 Гц А-скан, 10 Гц В-скан

8.

Детектор А-развертки

Радио (RF)

9.

Зоны контроля

А и В с регулировкой порога и положения

10.

Коэффициент усиления входного тракта

до 110 дБ, с шагом 0.5 / 1 / 2 и 6 дБ

11.

Полоса пропускания приемника

от 0,5 до 15 МГц

12.

Количество входных аналоговых полосовых фильтров с возможностью выбора

15

13.

Возможность внутреннего демпфирования преобразователя

есть

14.

Память

250 000 единичных измерений (100 файлов размером до 50х50 значений), 250 А- сканов и 250 результатов В-сканирования; сохранение до 100 пользовательских настроек

15.

Длина имени файла

до 32 символов

16.

Типы файлов

двумерная матрица для единичных измерений, А-скан и В-скан

17.

Емкость запоминающего устройства

более 90 тыс. единичных измерений

18.

Часы реального времени

встроенные энергонезависимые

19.

Габаритные размеры

не более 205х160х43 мм

20.

Масса

не более 870 гр

21.

Средняя наработка на отказ

не менее 2500 часов

22.

Питание

внешний блок питания от сети переменного тока, с выходным напряжением 220 В, 50 Гц, с выходным напряжением 15В; встроенный Li-Pol аккумулятор

23.

Потребляемая мощность

не более 5 ВА

24.

Время установления рабочего режима

не более 1 минут

25.

Время непрерывной работы

от сети переменного тока - не менее 24 часов, с последующим выключением на 30 минут; от встроенного аккумулятора - не менее 12 часов

26.

Верхнее значение относительной влажности

95 % при 35 °C (группа С3, ГОСТ 12997)

27.

Работоспособность при температуре окружающей среды

−25... +55 °C

28.

Устойчивость к вибрациям

до 35 Гц с амплитудой не более 0,35 мм (группа L1 по ГОСТ 12997)

29.

Работоспособность после транспортирования при температуре окружающей среды

−25... +55 °C

Наименование составных частей

Количество

1.

Блок электронный УДТ-40

1

2.

Блок питания от сети 220 В, 50 Гц с выходным напряжением 15 В, 1,5 А

1

3.

Преобразователи ультразвуковые (на выбор)

2

4.

Кабель подключения преобразователя

2

5.

Кабель подключения к ЭВМ

1

6.

Программное обеспечение для вывода информации на ЭВМ

1 (диск)

7.

Руководство по эксплуатации

1

8.

Методика поверки

1

9.

Сумка (кейс) для транспортировки и хранения

1
