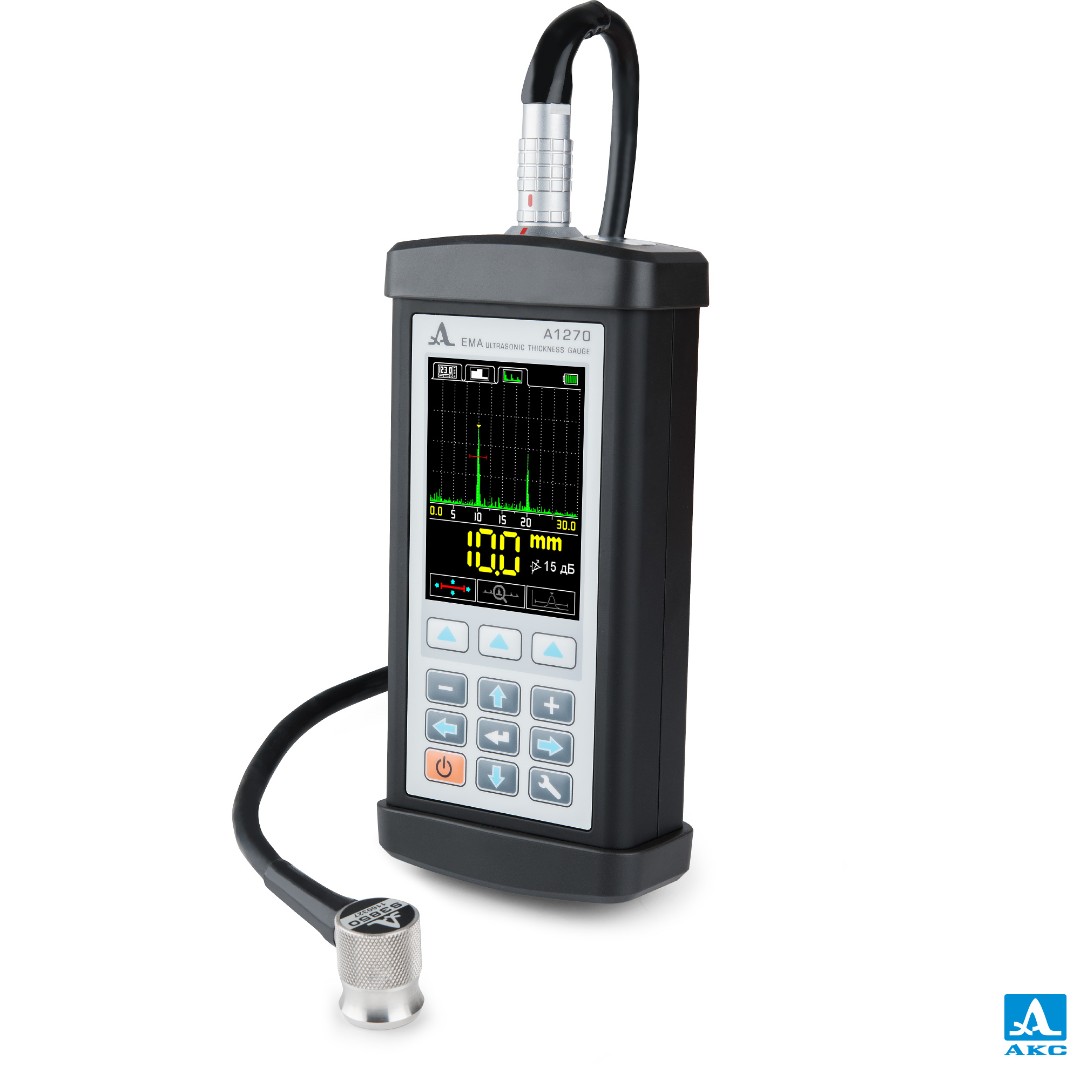

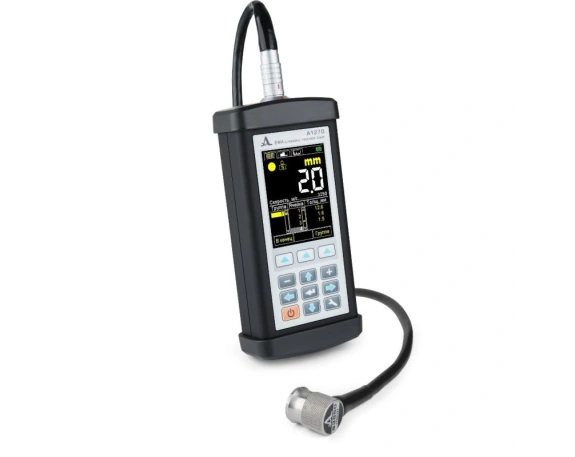

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.
Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом
Назначение
- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
- Оценка степени анизотропии материала.
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
- Толщиномертия листового проката.
Функциональные возможности
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Сканирование объекта контроля.

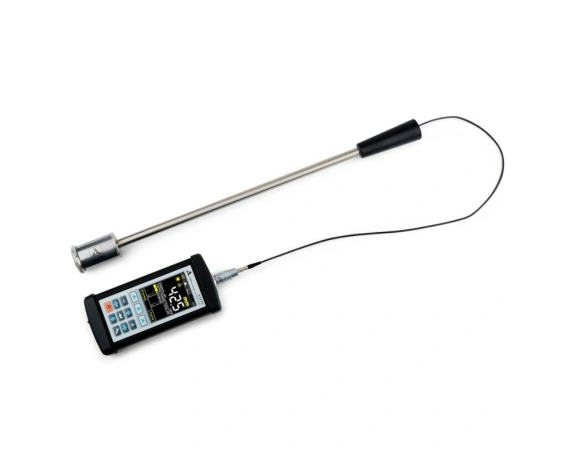

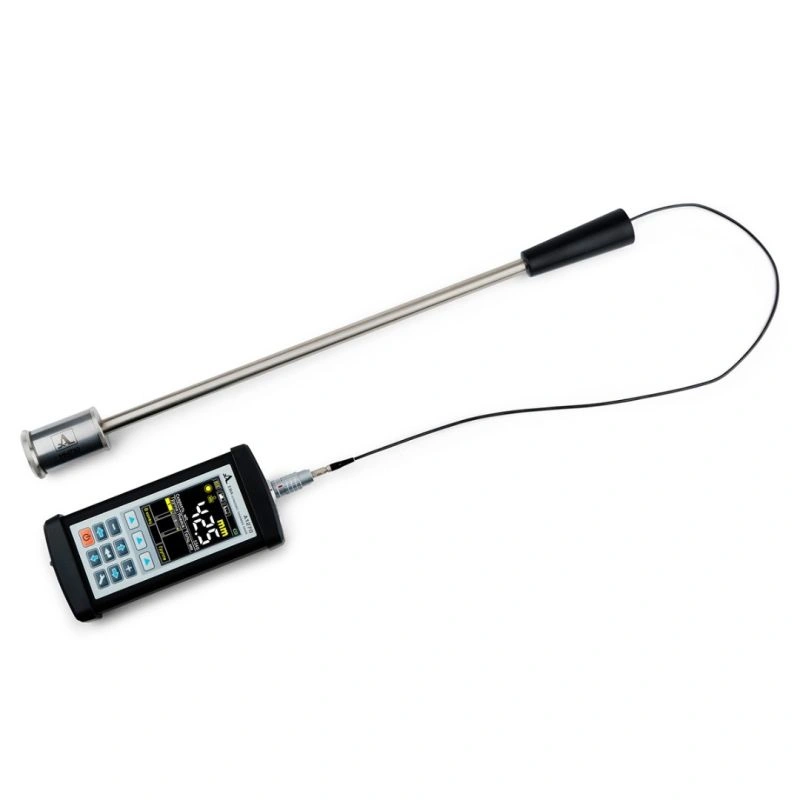

- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).

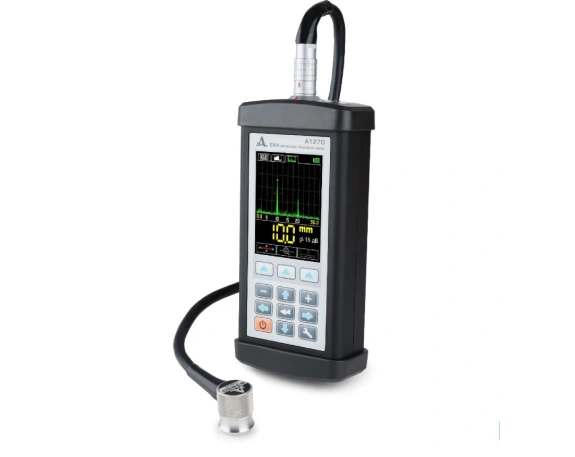

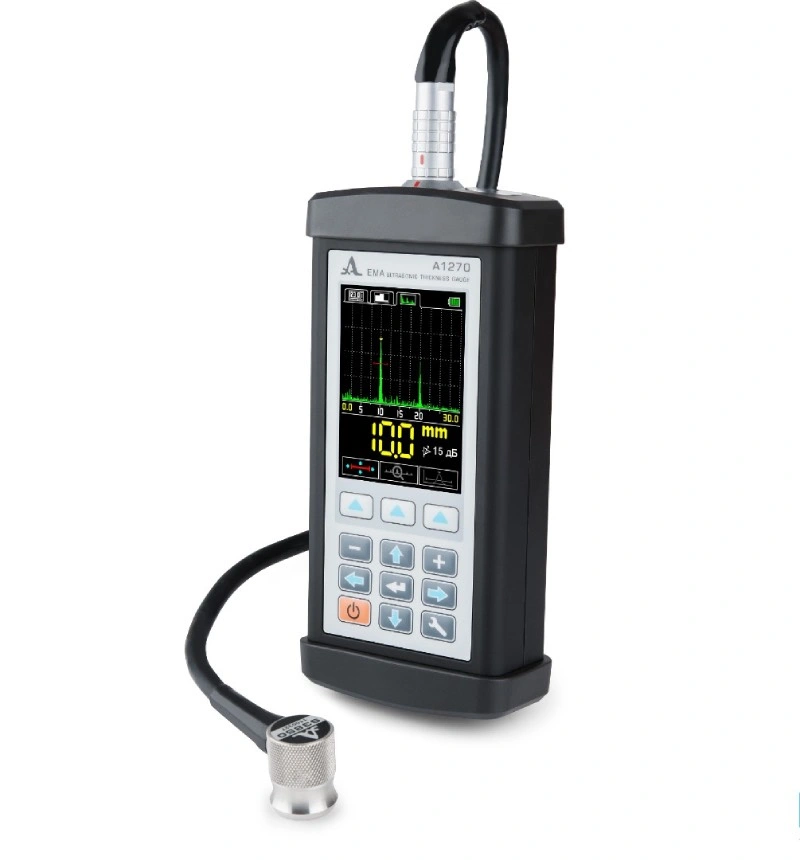

- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
- Диапазон измеряемых толщин от 0,9 до 100 мм.
- Быстрый доступ к функциям управления.
- Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
- Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.

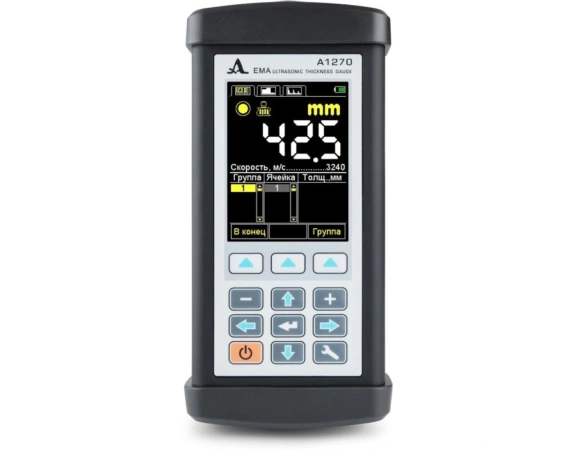

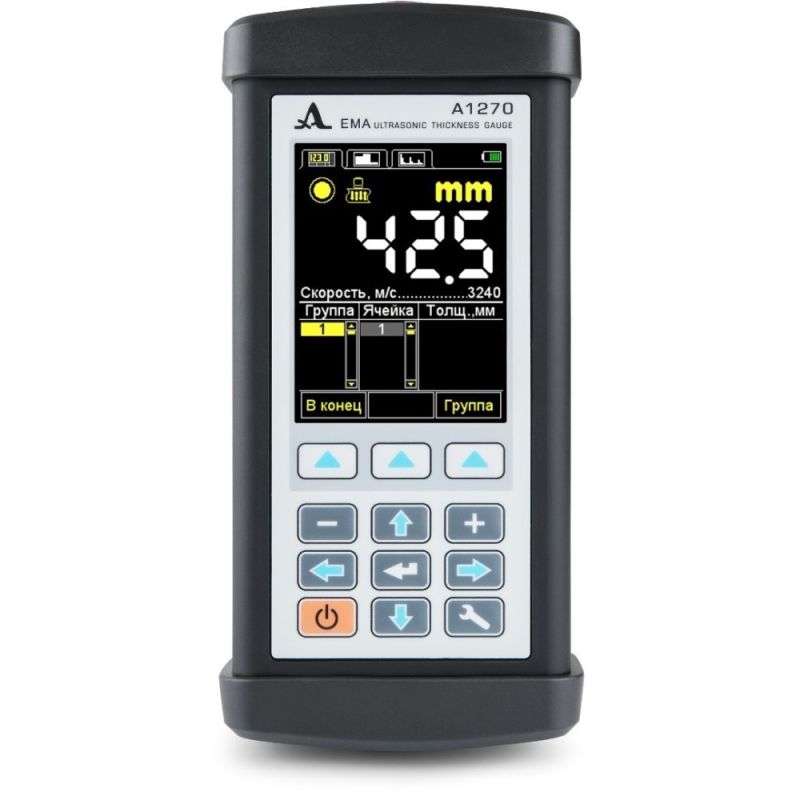

- Большой информативный цветной TFT дисплей.
- Возможность смены ориентации изображения при повороте прибора на 90 градусов.
- Управление яркостью подсветки прибора.
- Встроенный литиевый аккумулятор.
- Индикатор уровня заряда аккумулятора.
- Время непрерывной работы 9 ч.
- Звуковая, цветовая и виброиндикация.
- Дискретность индикации измерений толщины 0,01 или 0,1 мм.
- Передача данных на ПК через USB.
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.

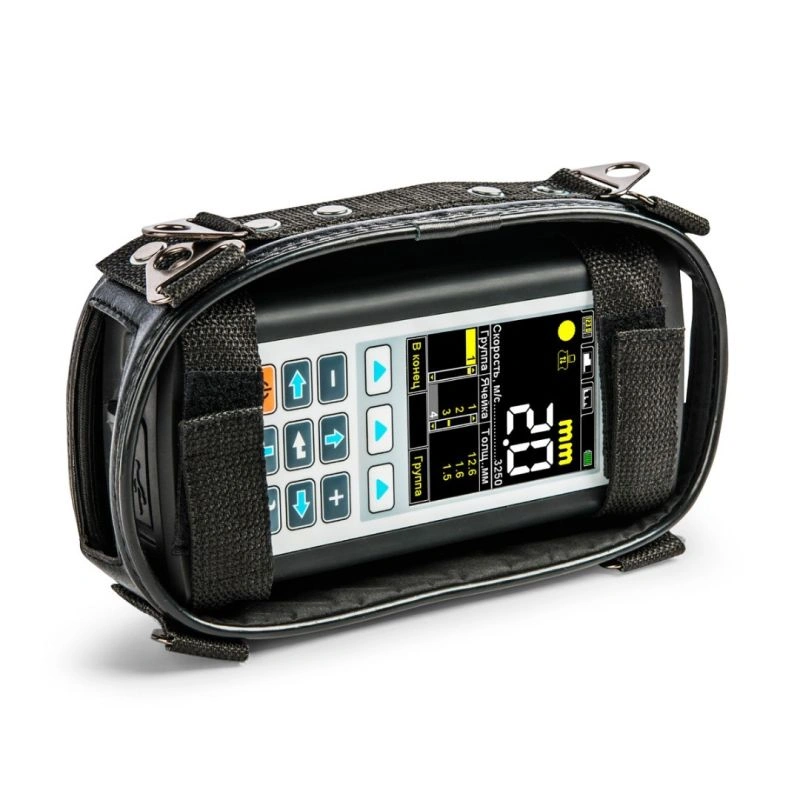

- Специализированный планшет с возможностью крепления на поясе электронного блока прибора для удобства работы в труднодоступных местах и на высоте.
Высокотемпературный контроль с помощью ЭМАП S7392, S7394:
| Температура объекта, С | Режим контроля |
| Без теплозащиты ЭМАП | |
| 300 | 5 секунд контакт с объектом – 2 минуты пауза |
| С теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм) | |
| 300 | 5 секунд контакт с объектом – 1 минута пауза |
| 500 | 5 секунд контакт с объектом – 5 минут пауза |
