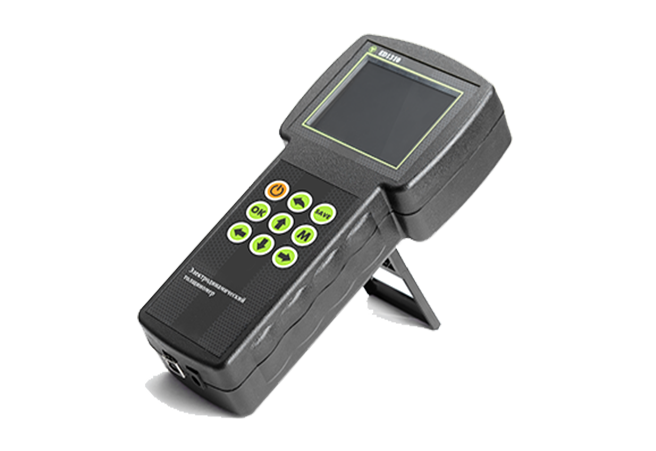

Ультразвуковой толщиномер EM1301

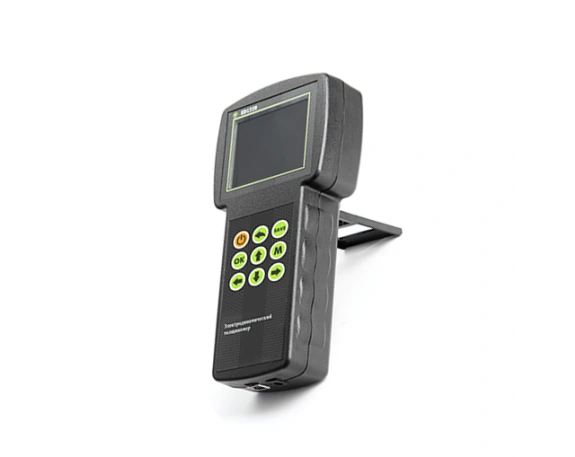

Ультразвуковой толщиномер EM1301 превью 1

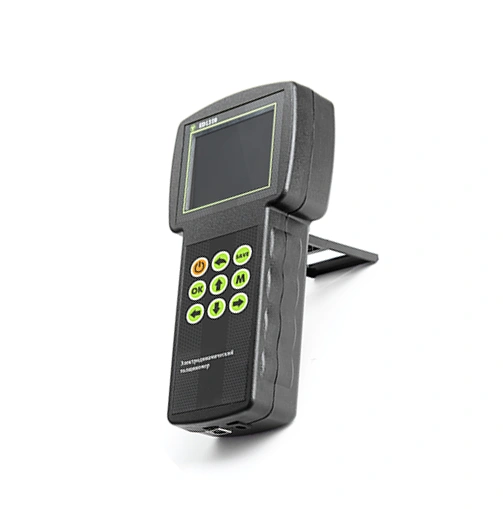

Ультразвуковой толщиномер EM1301 превью 2
Гарантия: 1 год
Портативный ручной толщиномер EM1301 эффективен для проведения неразрушающего контроля металлических объектов. При работе с данным прибором не требуется использование контактной жидкости и начальной подготовки анализируемой области к проведению измерений, допустимый рабочий зазор от датчика до поверхности контролируемого объекта может составлять до 3 мм. Зазор может представлять собой слой краски, ржавчину или любое другое покрытие не проводящее сигнал.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

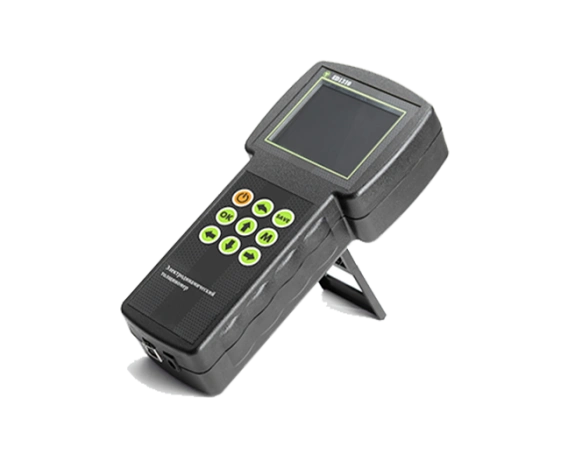

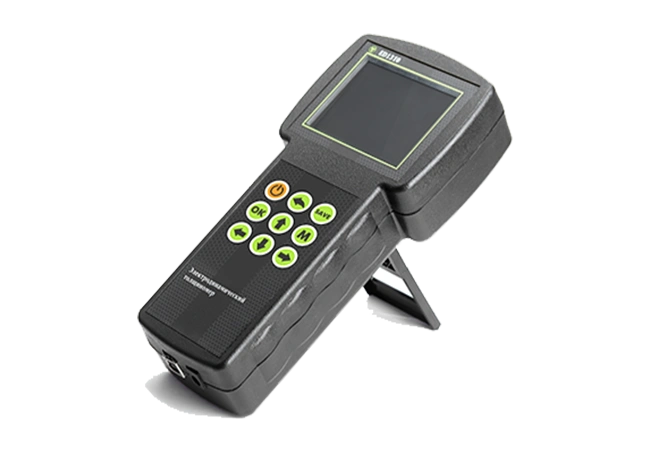

Толщиномер для металла EM1301 представляет собой электронный блок с подключенным к нему ЭМА преобразователем (могут быть различных типов). В верхней части передней панели электронного блока расположен яркий графический цветной экран, отображающий данные результатов измерений (в т.ч. в формате А-скана), ниже находится клавиатура, для управления прибором.

Прибор измеряет толщину в диапазоне от 3 мм до 60 мм (по стали), допустимая погрешность измерений при этом составляет всего 0,04 мм. При произведении измерений данным устройством допустим перекос датчика относительно контролируемой поверхности до ±25 градусов, что значительно упрощает процесс работы.

Рабочие частоты толщиномера EM1301 находятся в диапазоне от 3 до 5 МГц. Среднее время работы прибора для измерения толщины металла при полностью заряженном аккумуляторе и нормальных условиях эксплуатации составляет не менее 8 часов. Настройка скорости звука производится в диапазоне от 1000 до 9999 м/с с шагом 1 м/с.

Рабочие температуры устройства располагаются в пределах от -20 до +50 °C, это позволяет эффективно использовать толщиномер EM1301 в различных климатических и производственных условиях.

Компактные габариты прибора (131мм×237мм×45мм) и эргономичная конструкция его корпуса обеспечивают возможность осуществления контроля при помощи одной руки, в т.ч. в условиях ограниченного доступа к области проведения измерений. Толщиномер легко и быстро можно перемещать между разными объектами контроля.

Наши менеджеры помогут выбрать модель толщиномера максимально отвечающую специфике работы заказчика, определиться с оптимальной комплектацией поставки и сделать заказ.



Преимущества использования ультразвукового толщиномера EM1301

 Среди основных функциональных особенностей прибора для измерения толщины EM1301 следует отметить возможность отключить автоматический режим и перейти на ручное измерение частоты с помощью одного или двух стробов. Кроме того, можно выбрать число когерентных накоплений, число импульсов в пачке, частоты зондирующего сигнала и частоты его повторения.

Данные полученные в ходе проведения измерений толщиномером EM1301 можно сохранить вместе с А-сканом. В дальнейшем посредством WiFi или USB информацию можно передать на ПК для облегчения ее обработки, хранения и анализа.

Данная модель устройства обладает более высокой надежностью проведения измерений при наличии больших зазоров в сравнении с моделью EM2210, это связано с повышенным соотношением уровней сигнал/шум.

Для удобства хранения и транспортировки устройства в комплект поставки входит кейс.

Корректную работу толщиномера и уверенность его соответствия установленным метрологическим требованиям обеспечивает своевременное проведение периодических поверок.


Заказать звонок
Бренд
НПО Октанта
Температура применения
от -20 до +55

1.

Допустимый перекос датчика относительно нормали к поверхности объекта контроля

±25 градусов

2.

Диапазон измеряемых толщин для стали

от 3 мм до 60мм

3.

Погрешность измерения толщины

0.04 мм

4.

Тип возбуждаемых волн

Поперечная волна, радиально поляризованная в плоскости поверхности объекта контроля. Прямой ввод акустической волны.

5.

Диаметр апертуры преобразователя

13 мм

6.

Диапазон рабочего зазора между датчиком и поверхностью объекта контроля

до 3 мм

7.

Максимальное количество измерений в секунду

30

8.

Рабочий температурный диапазон

от -20 до +50

9.

Диапазон настройки скорости звука

от 1000 до 9999 м/с с шагом 1 м/с

10.

Диапазон рабочих частот

от 3 до 5 МГц

11.

Время непрерывной работы

8 часов

12.

Габаритные размеры

131 x 237 x 45 мм

Наименование составных частей

Количество

1.

Электронный блок толщиномера EM1301

1 шт.

2.

ЭМА преобразователь EMT1301-1

1 шт.

3.

ЭМА преобразователь EMT1301-2

1 шт.

4.

Кабель прибор-преобразователей

1 шт.

5.

Инструкция по эксплуатации

1 шт.

6.

Калибровочный образец толщиной 10 мм

1 шт.

7.

Зарядное устройство

1 шт.

8.

Кейс

1 шт.
