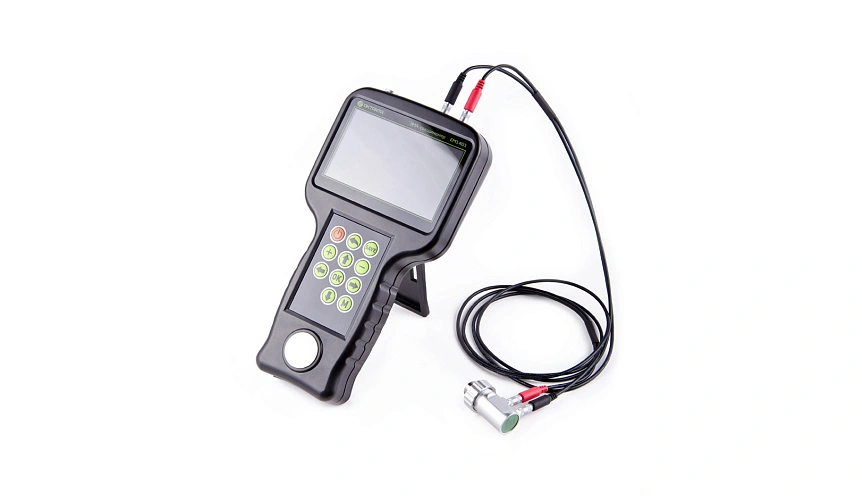

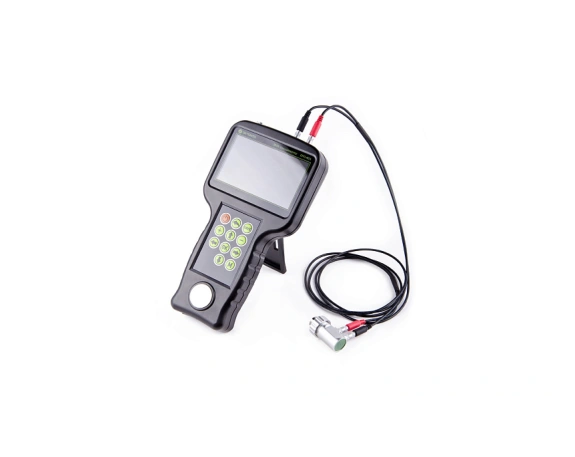

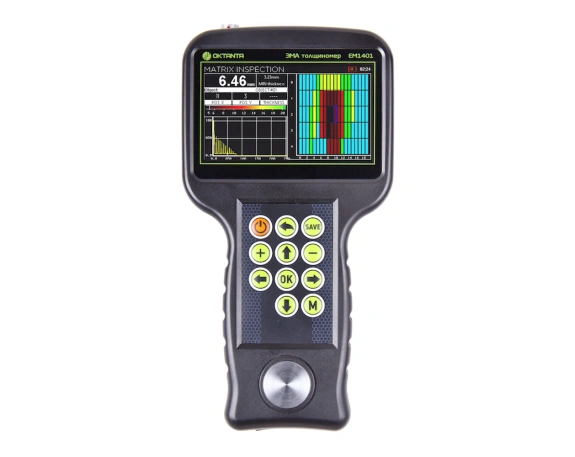

Ультразвуковой толщиномер EM1401 UT

Ультразвуковой толщиномер EM1401 UT превью 1
Ультразвуковой толщиномер EM1401 UT превью 2
Ультразвуковой толщиномер EM1401 UT превью 3
Ультразвуковой толщиномер EM1401 UT превью 4
Ультразвуковой толщиномер EM1401 UT превью 5
Гарантия: 1 год

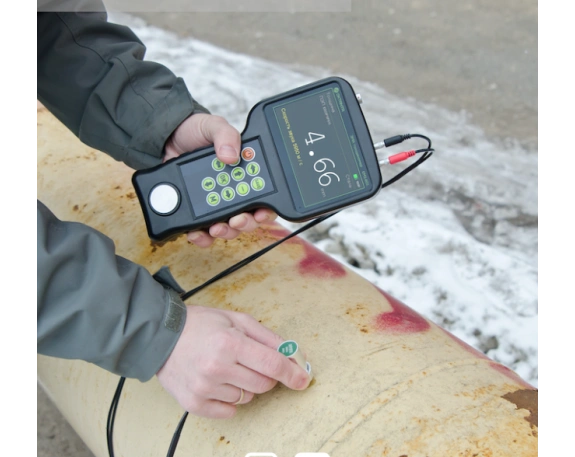

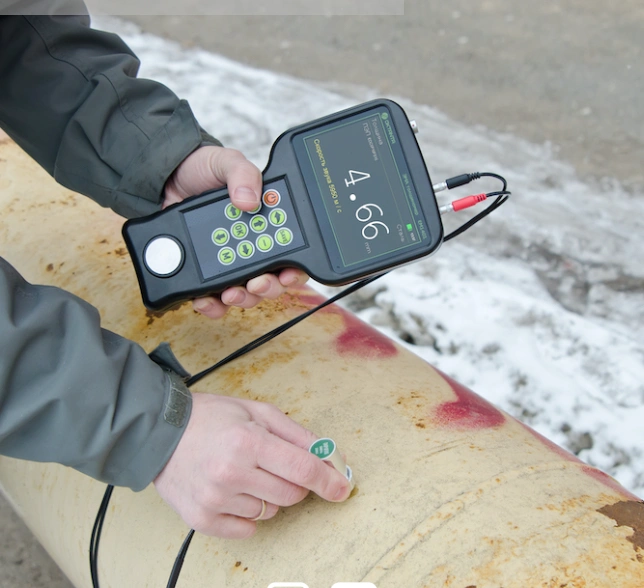

Толщиномер EM 1401 UT используется для измерения толщины прутьев, стальных труб и прочих изделий из металлов (сталь, алюминий и т.д.). К аппарату можно подключить электромагнитно-акустический преобразователь, рабочий зазор которого (расстояние между датчиком и объектом) составляет до 6 мм. Зазором при этом выступают любые образования на поверхности объекта измерения, такие как ржавчина, непроводящие покрытия, грязь и пр. В случае необходимости к аппарату возможно подключить пьезоэлектрический преобразователь.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Принцип действия данного прибора основан на распространении ультразвуковых волн в объекте и последующего анализа показателей их скорости для измерения толщины металла. К толщиномеру можно подключить как ЭМА, так и контактные ПЭП. ПЭП при этом эффективнее применять в случае измерения толщины металла, где величина рабочего зазора составляет более 6мм и необходимо зачистить поверхность.

Методика обработки показателей, реализованная в ультразвуковом измерителе толщины EM1401 UT обеспечивает возможность качественно провести замер толщины металла автоматически, даже когда присутствуют условия препятствующие проведению замеров (пр. анизотропия металла, наличие отражателей, внешние помехи и др.).  Кроме того, возможен ручной режим работы прибора, в таком случае замеры осуществляются по первому эхо-сигналу и по разнице показаний двух любых эхо-сигналов. Наиболее эффективно пользоваться ручным режимом на синхронизированных объектах.

К данному толщиномеру можно подключить датчик EMT14014T, он позволит определить толщину объектов находящихся под воздействием высоких температур (максимальная температура работы до 750 градусов по Цельсию). Метод обработки данных, заложенный в приборе позволяет учитывать отличие скорости распространения звука в объекте исследования в соответствии с температурой.

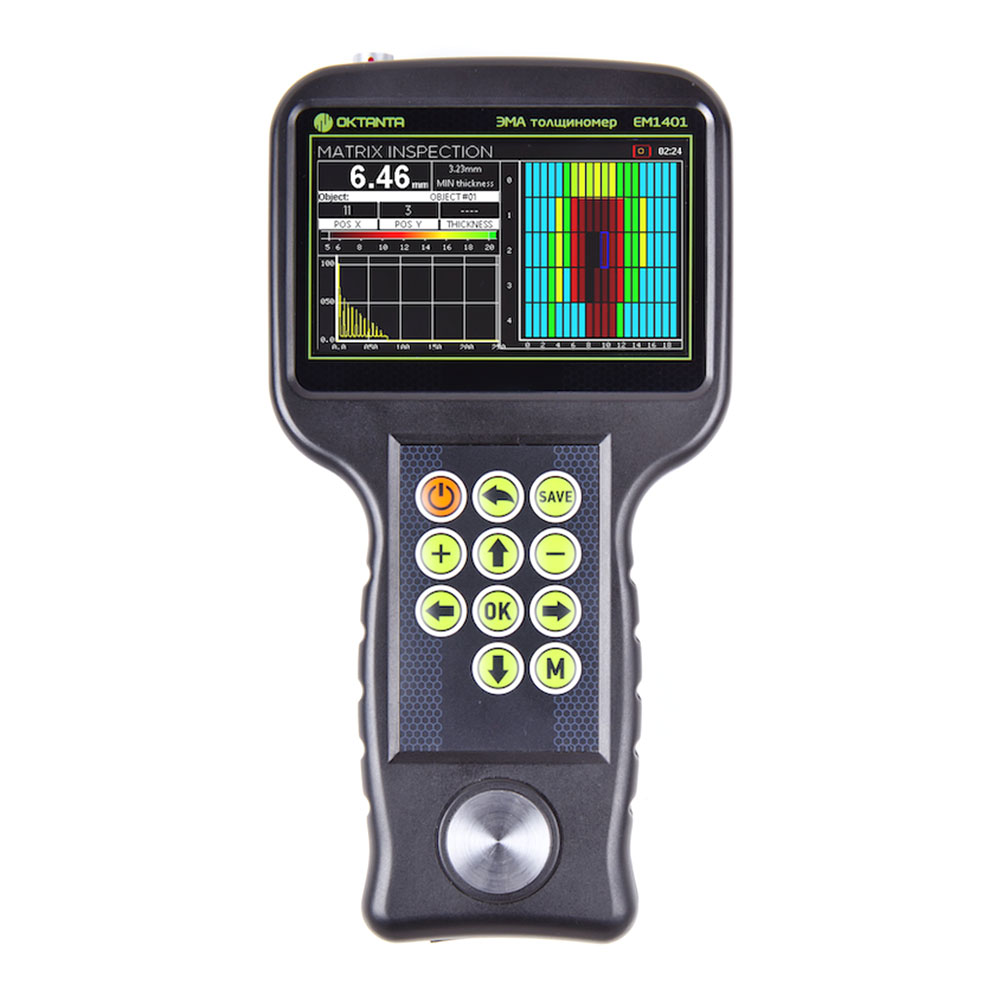

Ультразвуковой толщиномер EM1401 UT с помощью А-Скана дает пользователю возможность проводить анализ, визуализирует полученные показания на В-скане (в трех вариантах отображения), а также сохраняет полученные данные в матричной форме на С-скане.

Не все преобразователи входят в базовый комплект поставки, некоторые из них приобретаются дополнительно. Наши менеджеры помогут определиться с нужным вариантом комплектации и сделать заказ.



Преимущества использования толщиномера EM1401 UT

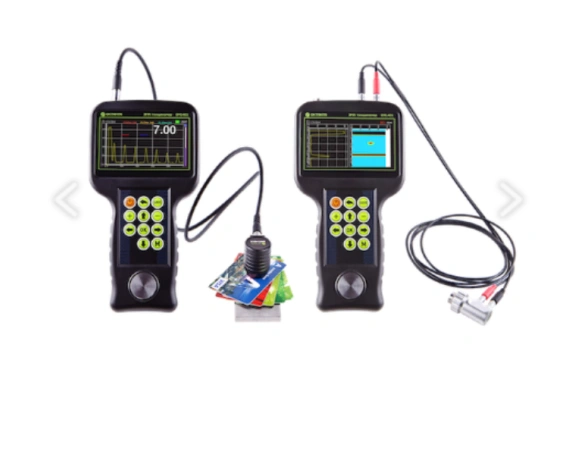

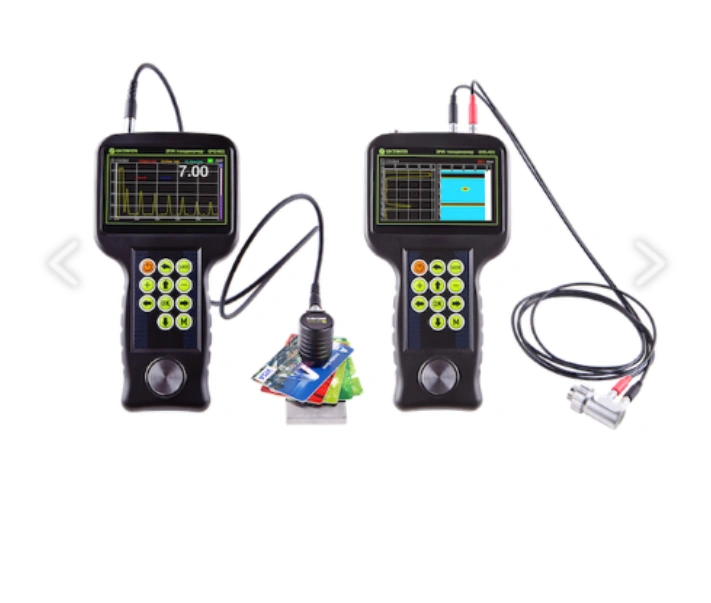

К данной модели прибора для измерения толщины можно подключать ЭМА преобразователи и ПЭП, что значительно увеличивает точность  контроля, т.к. позволяет использовать два канала для проведения измерений.

Толщиномер EM1401 UT оснащен цветным дисплеем, что делает данные, отображаемые на нем, более наглядными и легкими для восприятия. Ударопрочное стекло прибора обеспечивает  долговечность эксплуатации.

Диапазон рабочих температур от −10 до +40 °C делают аппарат пригодным для эксплуатации в различных климатических условиях.

В комплект поставки входит кейс, обеспечивающий удобство хранения и легкость транспортировки прибора.

Важно помнить, что необходимо проводить периодическую поверку прибора, для подтверждения его пригодности к дальнейшей эксплуатации.


Заказать звонок
Бренд
НПО Октанта
Дополнительные функции
А-скан
Температура применения
от -20 до +55

1.

Диапазон измеряемых толщин для стали

от 2 до 80 мм

2.

Диапазон измеряемых толщин для стали без зазора

от 2 до 200 мм

3.

Пределы допускаемой абсолютной погрешности измерений толщины (по стали):

от 2 до 25 мм

свыше 25 до 200 мм



± (0,08+0,001·Н*) мм ± (0,1+0,005·Н) мм

4.

Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ 14012



до 4 мм

5.

Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕТМ 14013



до 6 мм

6.

Допустимый перекос датчика относительно нормали к поверхности объекта контроля



± 25°

7.

Минимальный допустимый радиус кривизны поверхности объекта контроля

≥10 мм

8.

Рабочая частота прибора

4 МГц

9.

Рабочий температурный диапазон окружающей среды

от -20 до +50 °C

10.

Рабочий температурный диапазон поверхности объекта контроля

от -20 до +80 °C (от -20 до +750 °C с использованием преобразователя EMT14014Т)

11.

Максимальное количество измерений в секунду

16



Для ПЭП (поставляется согласно базовой комплектации)

1.

Диапазон измеряемых толщин для стали для преобразователя EDC5P10FS15

от 2 до 300 мм

2.

Диапазон измеряемых толщин для стали для преобразователя EDC5P7.2FS10

от 1 до 150 мм

3.

Диапазон измеряемых толщин для стали для преобразователя EDC10P5F3

от 0.5 до 20 мм

4.

Рабочая частота прибора

10 МГц для EDC10P5F3 5МГц для EDC5P10FS15, EDC5P7.2FS10

5.

Погрешность измерения толщины

0,08 мм

6.

Максимальное количество измерений в секунду

2

7.

Рабочий температурный диапазон поверхности объекта контроля

от -5 до 50 °C



Для датчиков

1.

Диапазон настройки скорости звука

от 1000 до 9999 м/с с шагом 1 м/с

2.

Время непрерывной работы без подзарядки аккумулятора

7 часов

3.

Габаритные размеры прибора

122 x 231 x 42 мм

Базовый комплект поставки:

Модель EM 1401 UT

1.

Толщиномер

1

2.

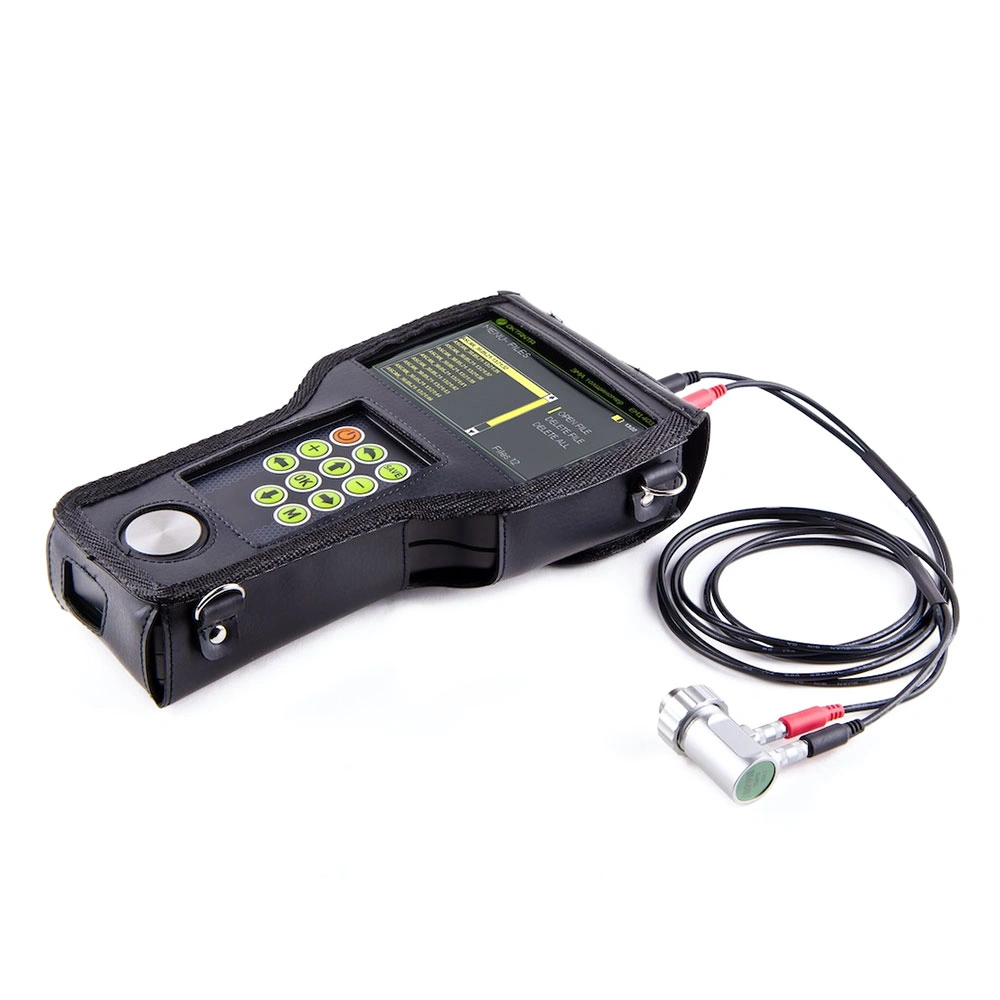

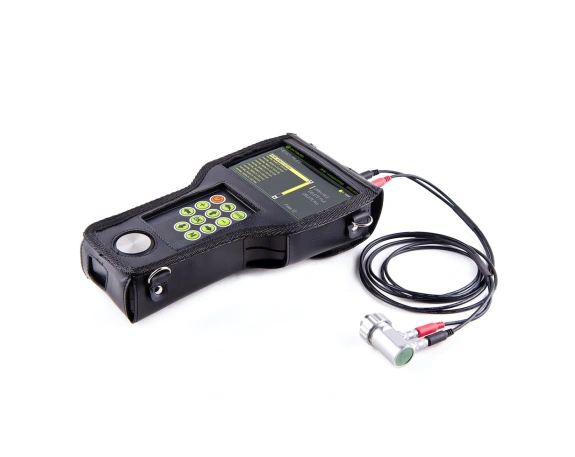

Защитный чехол

1

3.

Кейс для хранения прибора

1

4.

Зарядное устройство (адаптер и кабель питания)

1

5.

Руководство по эксплуатации

1

6.

ЭМА преобразователь EMT 14012

1

7.

Кабель соединительный для ЭМА

1

8.

Пьезоэлектрический преобразователь EDC10P5F3

1

9.

Пьезоэлектрический преобразователь EDC5P7.2FS10

1

10.

Пьезоэлектрический преобразователь EDC5P10FS15

1

11.

Кабель соединительный для ПЭП

1
