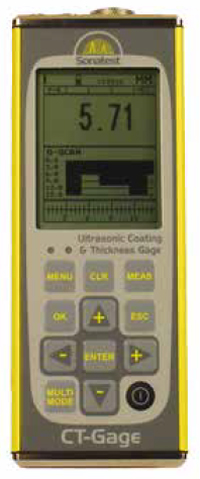

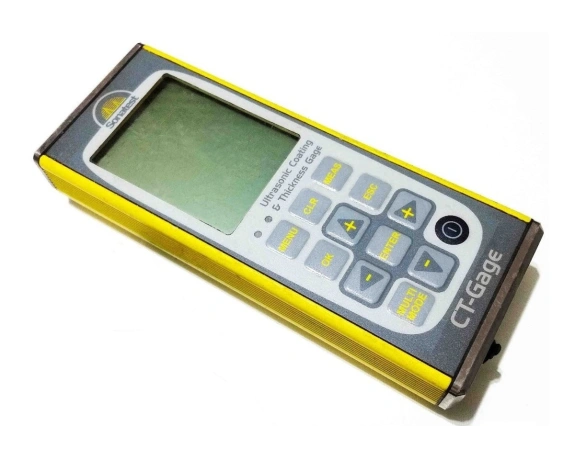

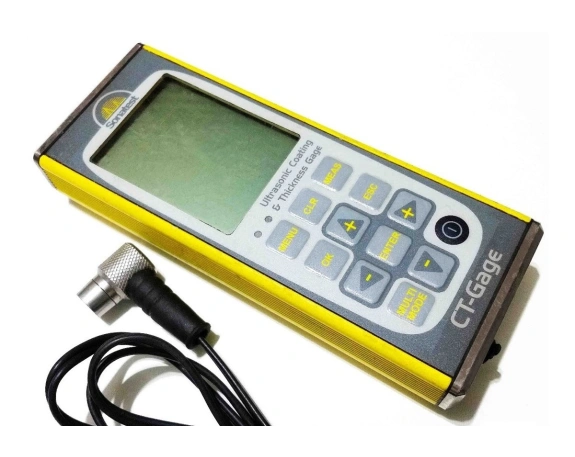

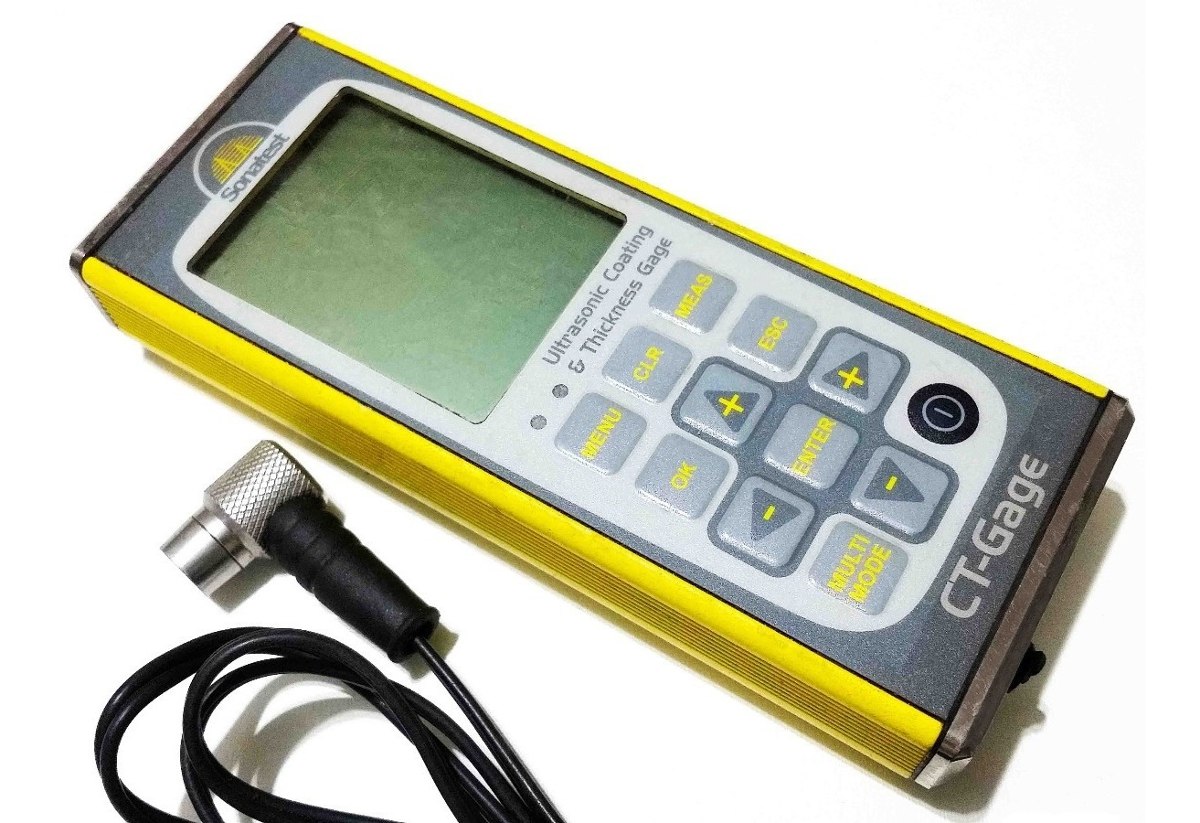

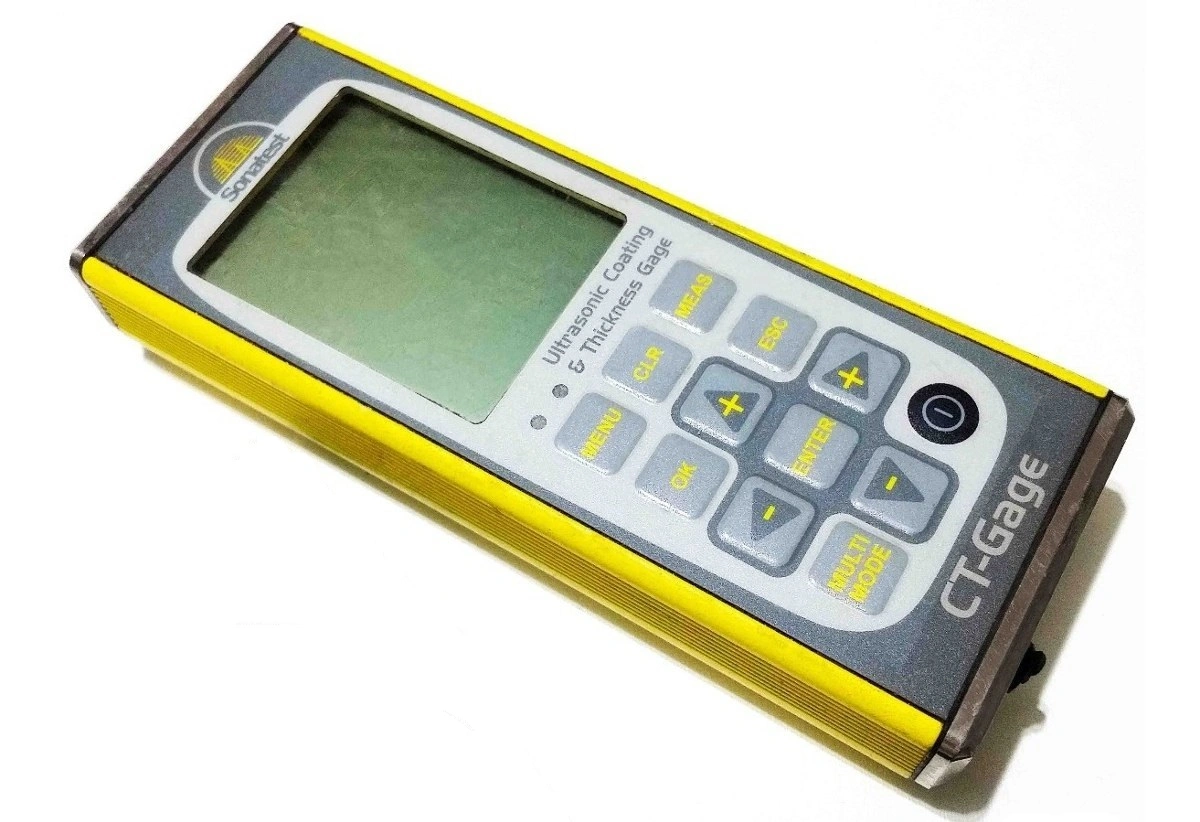

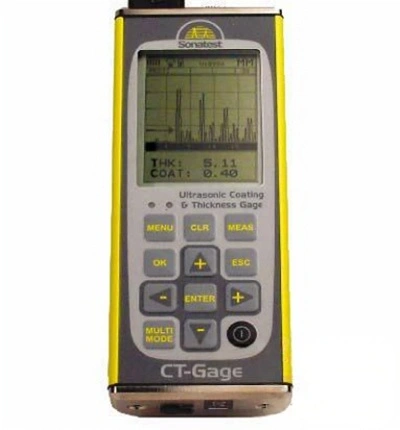

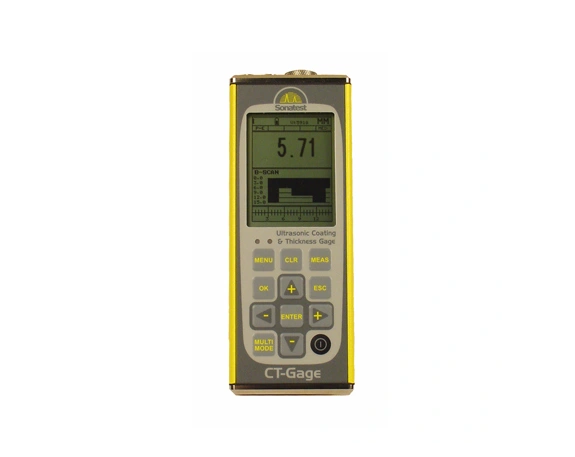

Ультразвуковой толщиномер CT Gage - многофункциональный прибор, предназначенный для измерения толщины основного металла и толщины покрытия. Ультразвуковой толщиномер CT-Gage позволяет одновременно измерять толщину основного металла и покрытия, во время контроля возможно переключение толщиномера в режим временного B-скана для получения изображения поперечного сечения объекта контроля.
Доступные режимы работы:
- Эхо-импульсный
- Эхо-импульсный с покрытием
- Эхо-Эхо
- Эхо-Эхо V (Измерение по третьему эхо-сигналу)
- Эхо-импульсный с температурной компенсацией
- Измерение толщины покрытия
Преимущества толщиномера CT-Gage
- Калибровка по одной или двум точкам, или выбор из стандартного списка материалов.
- Автоматическое выставление нуля преобразователя
- Автоматическое распознавание преобразователя
- Автоматическая температурная компенсация
- Автоматическая регулировка усиления
- ВРЧ (Временная регулировка чувствительности)
Модификация ультразвукового толщиномера CT-Gage DL включает в себя, помимо вышеуказанных возможностей, память данных. Память данных поддерживает два формата данных: последовательную запись с автоматически присваиваемыми идентификаторами или ручная числовая и текстовая запись сеток. В память ультразвукового толщиномера CT-Gage DL можно записать 160 000+ измерений с изображениями B-скана и сохранением настроек толщиномера, или 210 000+ числовых показаний. Модификация ультразвукового толщиномера CT-Gage DL+ поддерживают индикацию А-скана для отображения и записи. Также доступна ВРЧ. Модификация ультразвукового толщиномера CT-Gage DL+ C включает все функции описанных выше модификаций и имеет цветной дисплей высокого разрешения с частотой обновлений экрана 60 Гц.
Технические характеристики ультразвукового толщиномера CT-Gage
Характеристики ультразвукового канала:
Режимы измерения:
• Эхо-импульсный режим
• Эхо-импульсный с покрытием
• Эхо-импульсный с температурной компенсацией
• Эхо-Эхо (Э-Э)
• Эхо-Эхо V
• Измерение толщины покрытия.
Генератор импульсов: Прямоугольные импульсы
Приемник: Ручное управление или автоматическая регулировка усиления (АРУ) с диапазоном 110 дБ (ограниченное).
Диапазон измерений
Эхо-импульсный режим: Диапазон измерений 0,63 - 508 мм (0,025 - 19,999 дюймов).
Эхо-импульсный режим с покрытием: Основной металл: 0,63 - 508 мм (0,025 - 19,999 дюймов); Покрытие: 0,01 - 2,54 мм (0,001 - 0,100 дюймов)
Эхо-импульсный режим с температурной компенсацией: Автоматическая температурная компенсация, диапазон измерений: 0,63 - 508 мм (0,025 - 19,999 дюйма)
Режим Эхо-Эхо (Э-Э) (Измерение через покрытия): Диапазон измерений: 2,54 - 102 мм (0,100 - 4,000 дюймов)
Измерение покрытий (Толщина покрытия): Диапазон измерений: 0,0127 - 2,54мм (0,0005 - 0,100 дюймов). Диапазон варьируется в зависимости от типа покрытия.
Разрешение: +/- .001° или .0001° (.01 или .001мм) с цветным дисплеем
Диапазон скоростей: от 1250 до 13995 м/с; от 0,0492 до 0,5510 дюймов/мс. Калибровка по одной или двум точкам, либо выбор материала из стандартного списка.
Система измерения: Английская или метрическая
Физические характеристики
Габариты: 63,5 мм (Ш) x 165 мм (В) x 31,5мм (Г)
Вес: 382,72 грамма с аккумуляторами.
Клавиатура: 12 клавиш, защищенные мембраной
Рабочая температура: от 14 до 140°F / от -10 до +60°C.
Передача данных: Разъем RS232 для соединения с ПК
Дисплей: Монохромный VGA дисплей (240 x 160 пикселей). Размеры экрана 62 x 45,7 мм (2,4 x 1,8 дюймов). Подсветка экрана (вкл/выкл/авто). Частота обновления экрана 25 Гц. В моделях DL+C - цветной AMOLED дисплей (320 х 240 пиксел). Размеры экрана 43,2 x 57,6 мм. Частота обновления экрана 120 Гц.
Питание: Три элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы.
Время раборты: Щелочные: монохромный 35ч, цветной 12 ч. NiCad: монохромный 10ч, цветной 5 ч. Автовыключение через 5 минут бездействия.
Отображение результатов: Стандартное отображение толщины.
Цифровое отображение: Высота цифр - 17,78 мм.

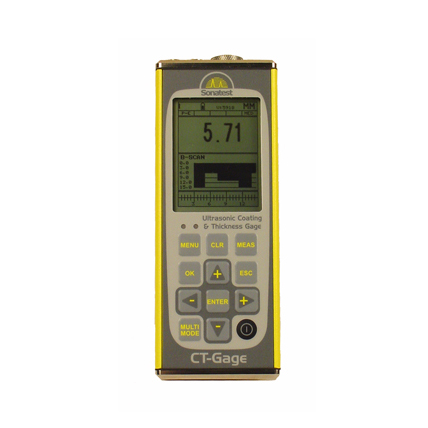

B-скан: Временной B-скан. Скорость отображения во всю ширину дисплея 15 сек. В моделях с цветным дисплеем возможно изменение скорости.
Непрерывное измерение толщины: 6 измерений в секунду. Работает в режимах B-скан и цифрового отображения. Стабильность отображения данных.
Статус активных функций: Показывает активные функции.
Память данных (CT-DL): Сетка (буквы, цифры)
Формат записи данных: последовательный (автоматически).
Графический режим вкл: 16000 измерений, изображение B- скана и параметры для каждого измерения.
Графический режим выкл: 210000 измерений (покрытия и основного материала, минимальное и максимальное значение).

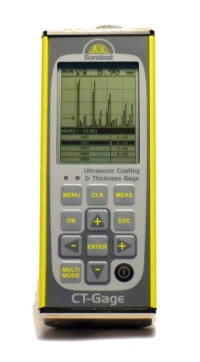

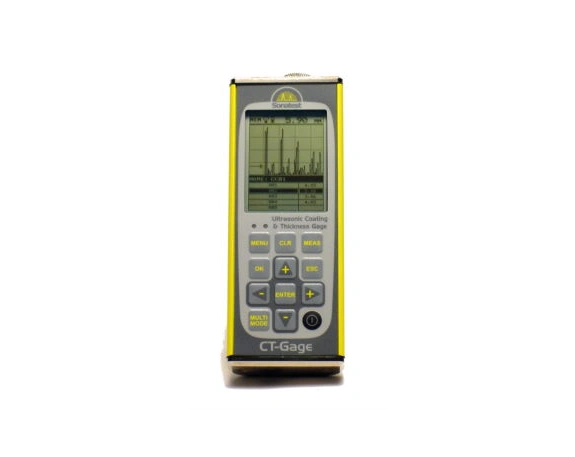

Модификация с А-сканом (CT-DL+) А-скан: Выпрямленный, +/- полуволна / RF (радиочастотный).
Временная регулировка чувствительности (ВРЧ): Стробы с регулируемыми порогами срабатывания позволяет регулировать задержку амплитуды.
