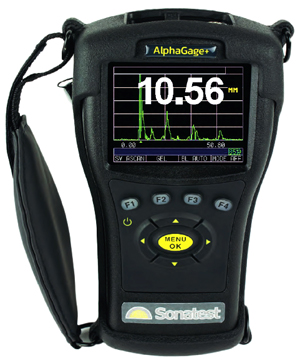

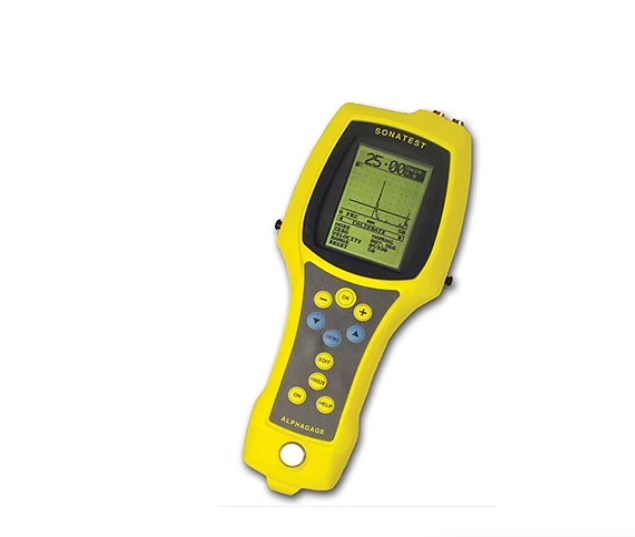

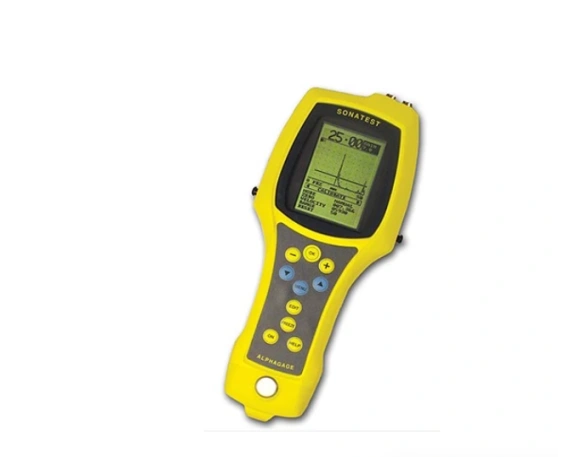

Ультразвуковой толщиномер ALPHAGAGE

Ультразвуковой толщиномер ALPHAGAGE превью 1
Ультразвуковой толщиномер ALPHAGAGE превью 2
Гарантия: 1 год
Портативный одноканальный ручной ультразвуковой толщиномер ALPHAGAGE эффективен для проведения неразрушающего контроля различных материалов (ферромагнитных и неферромагнитных), трубы, пластик, стекло, сосуды под давлением и т.д. Применяется во многих областях промышленности, таких как нефтегазовая, нефтедобывающая, энергетическая, машиностроение и пр. Скорости звука, распространяемые в материале при работе с устройством, находятся в пределах от 2 000 до 9 999 м/с.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Многоцелевой прибор для измерения толщины изделий ALPHAGAGE представляет собой электронный блок и соединенный с ним при помощи кабеля ультразвуковой преобразователь. На передней панели электронного блока расположен ЖКИ дисплей (128 х 192 пикселей), отражающий результаты измерений и пленочная клавиатура, для управления прибором. Электронный блок измеряет и выводит на экран показатели толщины объекта, форму волны и заданные для проведения измерений параметры.

Устройство производит измерение толщины объектов от 5 до 500мм (по стали), в зависимости от режима работы и типа используемого ПЭП.  Диапазон рабочих частот зондирующего импульса ультразвукового толщиномера ALPHAGAGE находится в пределах от 1 до 7,5 МГц. Питание прибора осуществляется от никель-кадмиевого аккумулятора 7,2 В емкостью 1 А/ч. Среднее время работы от полностью заряженной аккумуляторной батареи при нормальных условиях составляет 9 часов. О разрядке батарей оповестит мигающий индикатор прибора.

В данной модификации предусмотрено подключение толщиномера к ПК через разъем RS232 или с помощью ИК-порта. Провести калибровку ультразвукового толщиномера можно по базовой пластине, двум точкам или ручной ввод нуля и скорости распространения ультразвуковых волн.

Рабочие температуры устройства располагаются в диапазоне от -10 до +55 °C, что позволяет эффективно использовать ультразвуковой толщиномер ALPHAGAGE в различных климатических и производственных условиях.

Габариты прибора составляют не более 285 x 120 x 25 мм, его вес при этом не более 0,88 кг. Компактный размер и эргономичный корпус устройства позволяют производить измерения даже в условиях затрудненного доступа к объекту контроля.

Наши менеджеры помогут определиться с оптимальной комплектацией поставки и сделать заказ.



Преимущества использования ультразвукового толщиномера ALPHAGAGE

В данной модели ультразвукового толщиномера предусмотрена встроенная память на 2500 результатов произведенных измерений, дополненных форматом А-развертки и 8000 значений толщины. При этом сохраненные значения и отображение А-скана в случае необходимости можно открыть из памяти. Кроме того, память устройства способна сохранить до 100 комбинаций рабочих параметров, до 10 встроенных настроек преобразователя и 5 характеристик преобразователя, которые задаются оператором. Ко всем произведенным измерениям пользователь может оставить текстовые комментарии.

Надежность при использовании прибора обеспечивает водонепроницаемый корпус со степенью защиты IP67 и герметичные разъемы. Это дает возможность производить неразрушающий контроль изделий при помощи устройства ALPHAGAGE даже при повышенной влажности.

Прибор для измерения толщины ALPHAGAGE поддерживает работу с разными типами совмещенных и раздельно-совмещенных преобразователей. При покупке, заказчик может выбрать тот тип ПЭП, который наиболее полно отвечает специфике предстоящей работы.

Для удобства эксплуатации и дополнительной защиты электронного блока от внешних воздействий в комплект поставки входит чехол. Футляр для переноски и хранения позволяет компактно сложить устройство, когда оно не требуется, а также удобно и безопасно транспортировать его.

Корректную работу ультразвукового толщиномера и уверенность его соответствия установленным метрологическим требованиям обеспечивает своевременное проведение поверок.


Заказать звонок
Бренд
Sonatest
Температура применения
от -10 до +55

1.

Диапазон измерений толщины Н по стали, мм

от 5 до 500

2.

Пределы допускаемой основной абсолютной погрешности измерения толщины Н по стали, мм

±(0,03+0,0005H)

3.

Диапазон устанавливаемых скоростей звука в материале, мм/мкс измерений толщины покрытий h, мм

от 2000 до 9999

4.

Разрешение, мм

0,01

5.

Диапазон частоты следования зондирующего импульса, МГц

от 1 до 7,5

6.

Наличие А-скана

+

7.

Наличие В-скана

-

8.

Питание

7,2 В никель-кадмиевый аккумулятор 1 А/ч

9.

Время непрерывной работы от батарей или

аккумулятора, час

9

10.

Диапазон рабочих температур , °С

от -10 до +55

11.

Габаритные размеры, мм

285 х 120 х 25

12.

Масса не более, кг

0,88

Примечание: где Н, h — измеренное значение толщины и толщины покрытия, соответственно.

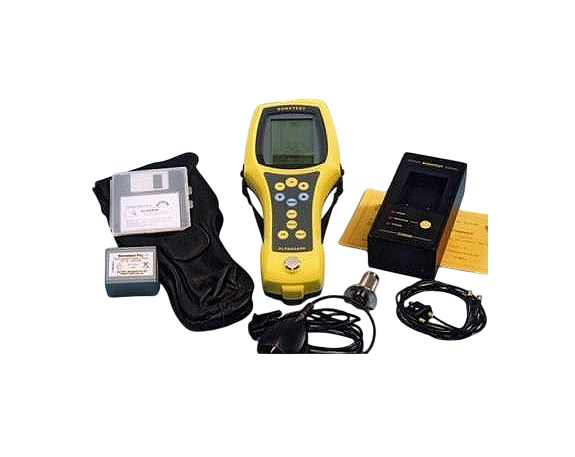

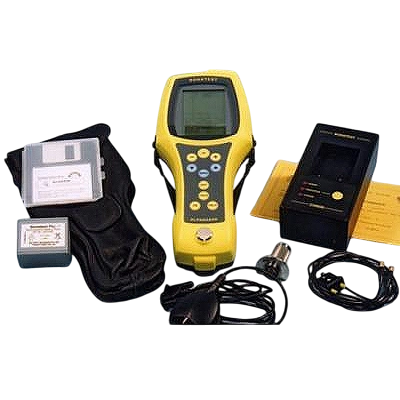

Наименование составных частей

Количество

1.

Блок электронный

1 шт.

2.

Преобразователь пьезоэлектрический

в соответствии с заказом

3.

Контрольный образец

в соответствии с заказом

4.

Контактная жидкость

1 флакон

5.

Чехол

1 шт.

6.

Футляр для переноски и хранения

1 шт.

7.

Руководство по эксплуатации

1 экз.

8.

Методика поверки

1 экз.
