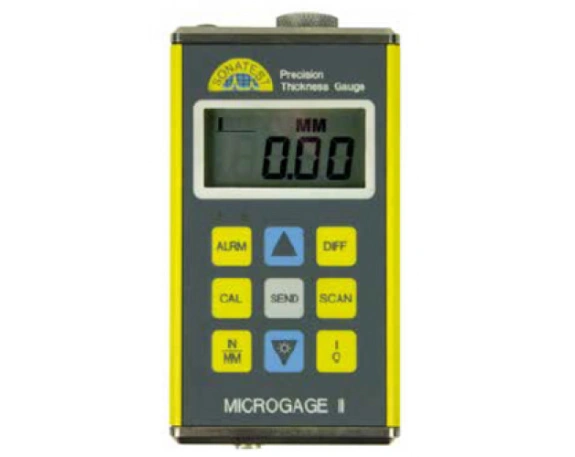

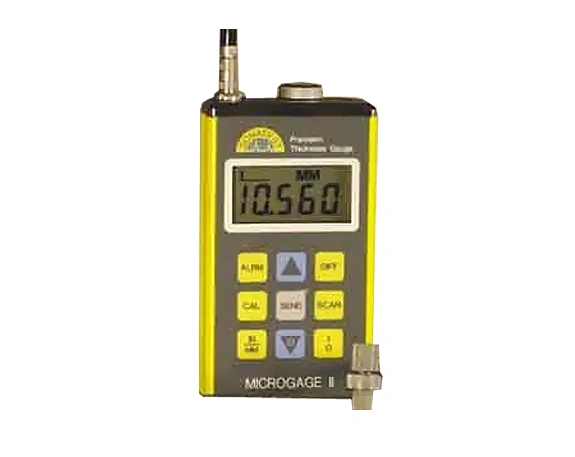

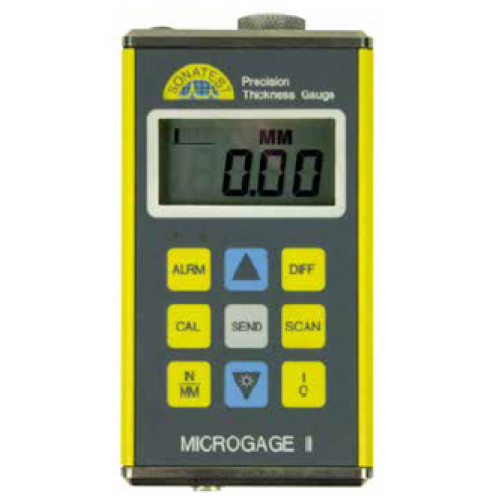

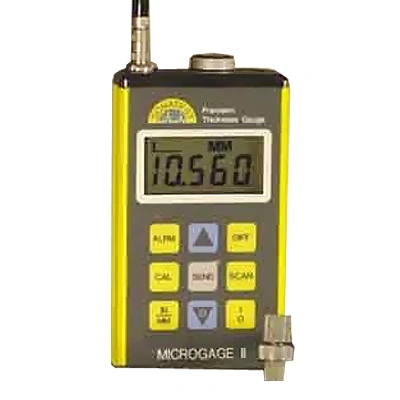

Microgage II представляет собой простой и высокопроизводительный ручной толщиномер для прецизионных измерений толщины. Разнообразие возможностей, реализованных в толщиномере Microgage II позволяет использовать толщиномер для разнообразных применений.
Режим эхо-эхо позволяет проводить измерения толщины металла без удаления краски или другого покрытия. Версия толщиномера Microgage II/P с калибровочной пластиной из графита изготовлена специально для задач измерения толщины композитных материалов.
Microgage II и II/P имеют металлический корпус с уплотненными прокладками, что позволяет работать с приборами в тяжелейших условиях.
Ключевые особенности:
Дифференциальный режим: Индикация разницы между действительной и номинальной толщиной, заданной оператором.
Сигнализация: Вводится минимальное и максимальное допустимое значение толщины. Если измерение выходит за пределы установленных оператором порогов, горит красный светодиод и звучит сигнал. Если измерение находится между пределами порогов, горит зеленый светодиод.
Интерфейс: Порт RS-232 для связи с принтером, компьютером и внешними устройствами памяти.
Сферы применения
Microgage II: прецизионные измерения, авиация, автомобилестроение и множество других применений. Microgage II/P: контроль изделий из пластика.
Стандартный комплект поставки:
- Преобразователь с линией задержки, 15 МГц, разъем Microdot
- Сменная линия задержки
- Кабель для подключения датчика
- Руководство по эксплуатации

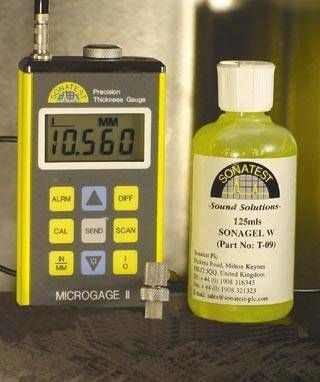

- Контактная жидкость
- 2 аккумуляторные батареи
- Защитный кейс для переноски
Технические характеристики ультразвукового толщиномера MICROGAGE II
Физические характеристики:
Вес: 280 грамм (с учетом батарей)
Размер: 63,5 (Ш) x 114,3 (В) x 31,5 (Г) мм
Рабочая температура: от -30 до +50°C (-20 до 120°F)
Корпус: Алюминиевый корпус прибора с крышками из никелированного алюминия.
Клавиатура: Герметичная мембрана, стойкая как к воде, так и к нефтепродуктам. Девять клавиш.
Преобразователь: Совмещенный с линией задержки. Частотный диапазон от 10 до 22 МГц. Разъемы Lemo с блокировкой случайного отключения. Кабель длиной 1,2 м. Стандартные преобразователи для множества применений.
Питание: Два элемента питания типа AA: 1,5 В щелочные или 1,2 В никель-кадмиевые аккумуляторы. Срок автономной работы 25 часов для щелочных батарей и 10 часов для Ni-Cad. При низком уровне заряда батареи, недостаточном для надежной работы, прибор автоматически выключается.
Дисплей: Многофункциональный 4,5-дюймовый жидкокристаллический дисплей с числовыми значениями высотой 0,500 дюйма с подсветкой для использования в условиях плохой освещенности. Подсветка может быть в состоянии вкл/выкл/авто (включена только в момент измерений). Индикация устойчивого контакта.
Интерфейс связи с ПК: Разъем RS232 для связи с ПК. ПО и кабель включены в комплект поставки.
Сертификация: Заводская калибровка согласно международным стандартам.
Память данных: Автоматическая система записи данных, емкостью 1000 значений, (10 файлов, 100 значений в каждом). Доступно для переноса на ПК с использованием ПО.
Измерения Диапазон: от 0,15 до 25,4 мм. Диапазон измерений зависит от материала и типа используемого датчика.
Система измерения: Английская и метрическая.
Разрешение: 0,001 мм
Диапазон скоростей: от 1250 до 10000 м/с. Четыре измерения в секунду для каждого значения толщины. Калибровка по одной точке.
Дифференциальный режим: Измерение разницы между введенным вручную и измеренным значением толщины.
Сигнализация: Вводится допустимый диапазон измеряемой толщины. При превышении максимального/минимального значения загорается красный сигнал. При значении, находящемся внутри диапазона, горит зеленый.
Ширина полосы пропускания: 0,5 - 20 МГц
Измерений в секунду: 4
Система измерения: Английская / метрическая
