Ультразвуковой толщиномер DM5E

Ультразвуковой толщиномер DM5E превью 1
Ультразвуковой толщиномер DM5E превью 2
Ультразвуковой толщиномер DM5E превью 3
Ультразвуковой толщиномер DM5E превью 4
Ультразвуковой толщиномер DM5E превью 5
Гарантия: 1 год
Портативный ручной ультразвуковой толщиномер DM5E используется для произведения замеров толщин объектов, состоящих из металлов и различных сплавов, а также остаточных толщин поверхностей особо склонных к появлению коррозии или эрозии (трубы, сосуды под давлением и пр.). Устройство работает по принципу ультразвукового контактного эхо-метода используя продольные УЗК сигналы. Для проведения исследования в материале распространяется скорость звука в диапазоне от 508 до 18 699 м/с.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

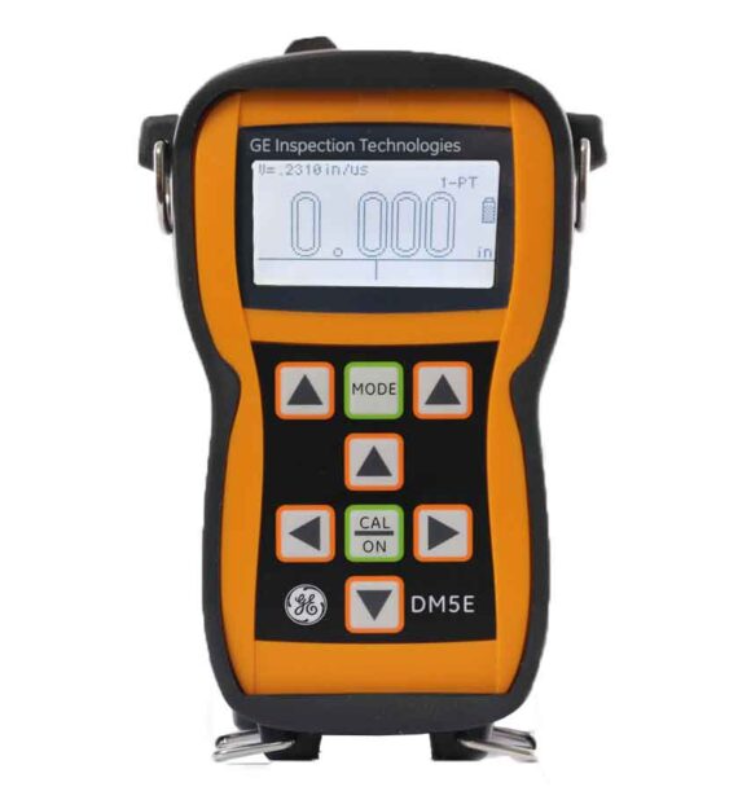

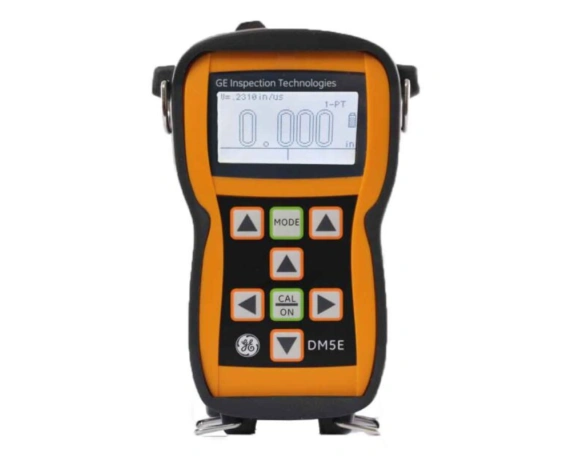

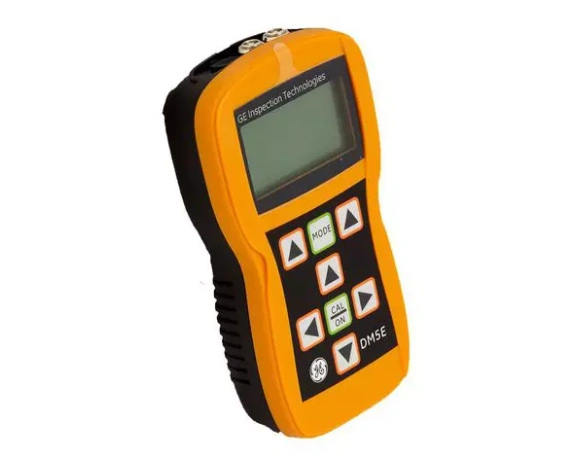

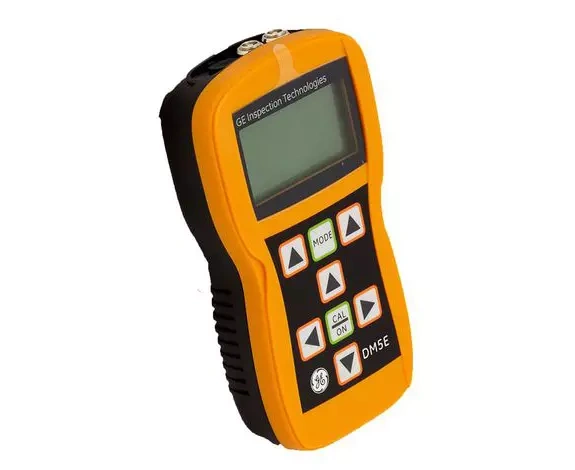

Одноканальный ультразвуковой толщиномер DM5E представляет собой компактный измерительный электронный блок с экраном и клавиатурой, с помощью кабеля к нему подсоединяется ультразвуковой ПЭП. В комплект поставки можно включить необходимое заказчику количество и типы преобразователей. Сверху на лицевой части электронного блока расположен графический ЖК дисплей (64 x 128 пикселей) с подсветкой и настраиваемой контрастностью. Встроенная подсветка позволяет проводить измерения толщин объектов в условиях слабой освещенности. В нижней части электронного блока находится клавиатура, защищенная от попадания пыли и брызг, посредством которой осуществляется управление прибором.

Установленное на устройстве программное обеспечение обеспечивает управление электронным блоком, изменение параметров работы, а также отражение полученных результатов измерений на экране прибора. ПО ультразвукового толщиномера защищено от внесения случайных и намеренных изменений пользователями.

Диапазон измерений толщины устройства для стали в нормальном режиме работы составляет от 0,6 до 300 мм, величина охвата при этом зависит от типа применяемого преобразователя. Сигнал прибора для измерения толщины изделий DM5E распространяется на частотах, расположенных в пределах от 0,5 до 12 МГц. Питание толщиномера осуществляется от двух щелочных батарей типа АА с напряжением 3 В (входят в комплект поставки). Отсек для них расположен под крышкой, на задней панели электронного блока. Рабочее время прибора от полностью заряженных батарей составляет около 100 часов. Рабочие температуры ультразвукового толщиномера DM5E расположены в диапазоне от +15 до +25 °C

Наши менеджеры помогут сформировать оптимальную комплектацию поставки, соответствующую функциональным потребностям пользователя и оформить заказ.



Преимущества использования ультразвукового толщиномера DM5E

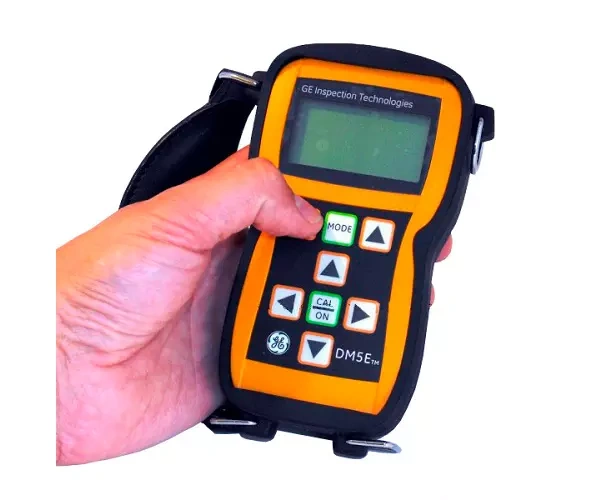

Размеры электронного блока ультразвукового толщиномера DM5E составляют 138×32×75 мм, его масса при этом не превышает 0,230 кг. Малый размер и легкость обеспечивают эффективное использование устройства даже в условиях затрудненного доступа к исследуемому объекту.

Прибор может проводить измерение толщины даже при присутствии лакокрасочных покрытий (функция Dual Multi). В таком случае диапазон измеряемых величин составляет от 2 до 25 мм.

Кроме того, устройство может построить В-развертку анализируемого объекта, сигнализировать о выходе текущих измерений за рамки заданных значений, производить сравнение текущего и заданного значения толщины.

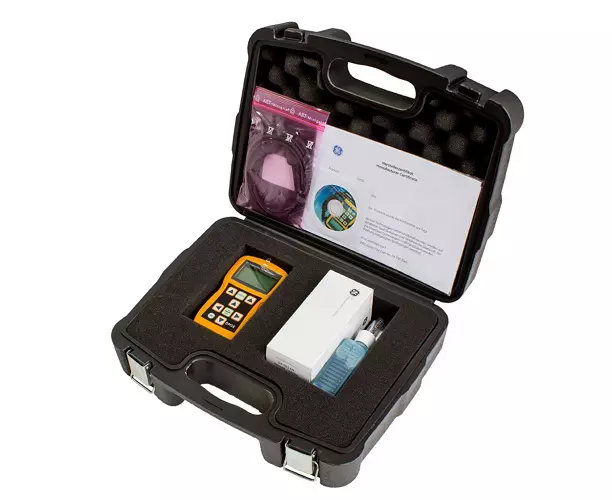

Степень защиты корпуса толщиномера соответствует классификации IP54. При необходимости переноски или хранения прибора можно поместить его в кейс, входящий в комплект поставки.


Заказать звонок
Бренд
GE Sensing & Inspection Technologies

1.

Диапазон измерений толщины*:

· для стали в стандартном режиме, мм

· для стали через покрытие для толщиномеров с функцией Dual Multi, мм

от 0,6 до 300

от 2 до 25

2.

Диапазон толщин покрытий для толщиномеров с функцией Dual Multi* от 0,3 до 2,5 мм

от 0,3 до 2,5 мм

3.

Пределы допускаемой абсолютной погрешности измерения толщины для стали в диапазоне от 0,6 до 300 мм, мм

± (0,01 · Х + 0,1), где Х -

измеренное значение

толщины, мм

4.

Пределы допускаемого значения относительной погрешности измерения толщины для стали через покрытие, %

± 5

5.

Рабочий частотный диапазон, МГц

от 0,5 до 12

6.

Разрешающая способность, мм

0,01; 0,1

7.

Диапазон устанавливаемых скоростей звука в материале, м/с

от 508 до 18 699

8.

Питания от 2 щелочных батарей типа АА с напряжением, В

3

9.

Габаритные размеры электронного блока

(длина × ширина × высота), мм

138 × 32 × 75

10.

Масса электронного блока с батареями питания, кг не более

0,230

11.

Условия эксплуатации:

Температура окружающей среды, оС

Относительная влажность воздуха при температуре 25 оС, %



от плюс 15 до плюс 25

до 95

* - зависит от типа пьезоэлектрического преобразователя.

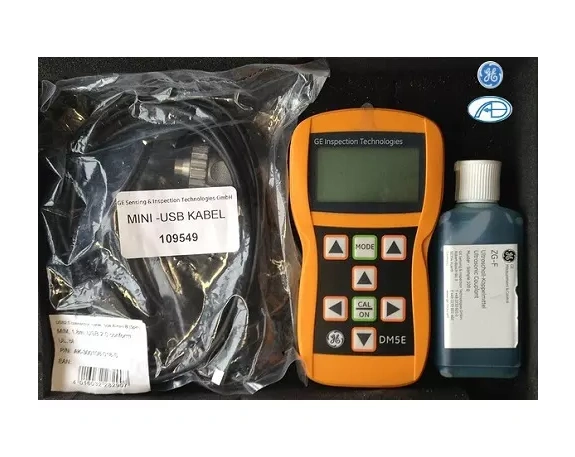

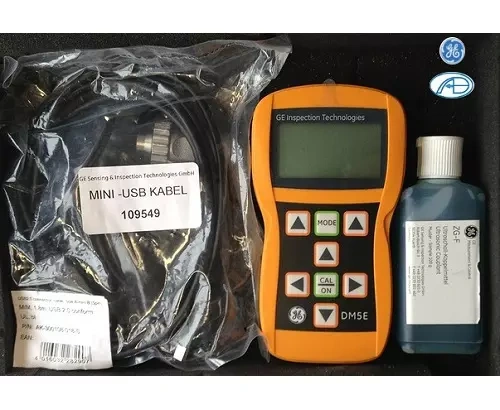

Наименование составных частей

Количество

1.

Толщиномер

1 шт.

2.

Пьезоэлектрический преобразователь (DA501, DA503, DA507, DA512, DA590, DA401, DA301, DA303, DA312, FH2E, DM401 производства компании GE Sensing & Inspection Technologies)

Тип и количество в соответствии с заказом

3.

Щелочные батареи типа АА

2 шт.

4.

Жесткий пластмассовый футляр

1 шт.

5.

Программное обеспечение на диске CD-ROM

1 шт.

6.

Руководство по эксплуатации на диске CD-ROM

1 шт.

7.

Сертификат о калибровке от изготовителя

1 экз.

8.

Методика поверки

1 экз.
