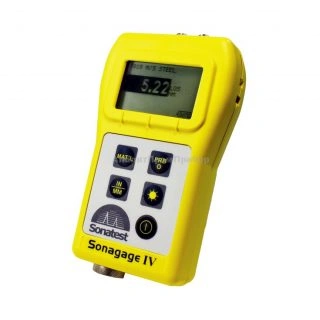

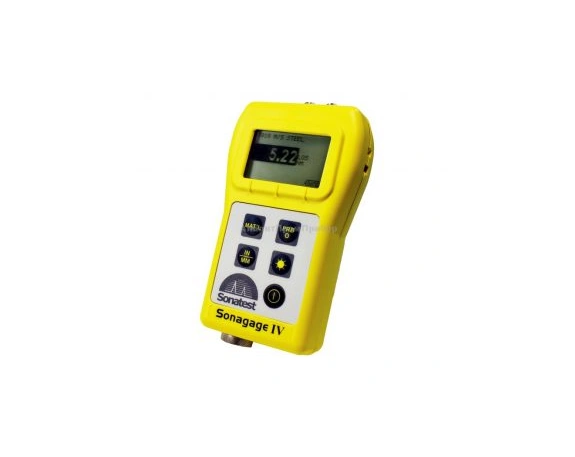

Ультразвуковой толщиномер SONAGAGE IV

Ультразвуковой толщиномер SONAGAGE IV превью 1
Ультразвуковой толщиномер SONAGAGE IV превью 2
Ультразвуковой толщиномер SONAGAGE IV превью 3
Гарантия: 1 год
Компактный переносной ультразвуковой толщиномер SONAGAGE IV используется для осуществления неразрушающего контроля разных материалов (ферромагнетики и неферромагнетики), труб, резины, пластика, стекла, металлоконструкций и т.д. Применяют во множестве отраслей промышленности, а именно нефтегазовой, нефтедобывающей, энергетической, машиностроении и пр. При проведении анализа в исследуемом материале распространяется скорость звука в диапазоне от 1 016 до 15 240 м/с.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Прибор для измерения толщины изделий SONAGAGE IV состоит из электронного блока и соединенного с ним посредством кабеля ультразвукового ПЭП. Верхнюю часть лицевой стороны электронного блока занимает графический монохромный ЖК экран с разрешением 128 × 64 пикселя, который отражает результаты измерений, ниже находится клавиатура, обеспечивающая управление устройством. Электронный блок производит замеры и выдает на дисплей полученные в ходе анализа величины, форму волны и введенные для проведения замеров настройки.

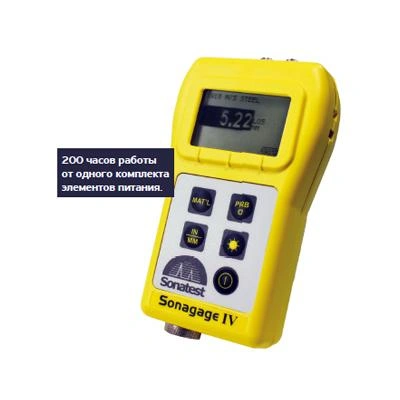

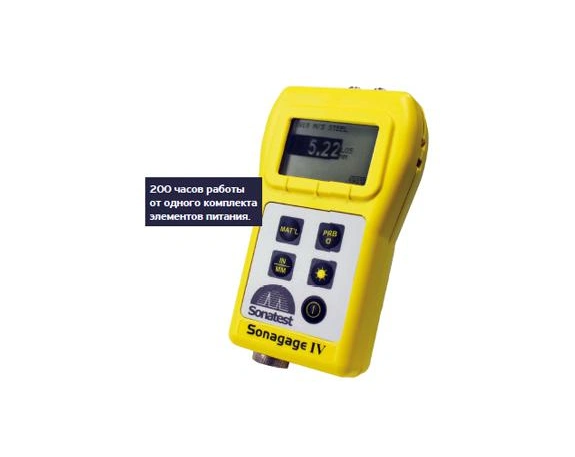

Устройство может проводить измерения толщин объектов в пределах от 0,2 до 508 мм, это зависит от исследуемого материала, температуры и типа используемого преобразователя.  Сигнал ультразвукового толщиномера SONAGAGE IV работает на частотах, расположенных в пределах от 0,5 до 20 МГц. Две щелочные аккумуляторные батареи типа АА (1,5 В) обеспечивают питание устройства. Рабочее время прибора при полностью заряженных батареях не меньше 200 часов (с подсветкой 40 часов). Предусмотрено выключение по простою, если в течение времени, заданного пользователем, не производится активных действий с прибором (настройка, замер толщин и пр.), он автоматически выключается.

Рабочие температуры ультразвукового толщиномера SONAGAGE IV расположены в диапазоне от -20 до +50 °C, в связи с чем можно успешно применять его в разных производственных и погодных условиях.

Габаритные размеры прибора не превышают 50 х 127 х 31,8 мм, его масса не более 0,230 кг. Малый размер и легкость обеспечивают эффективное использование устройства в условиях ограниченного доступа к поверхности объекта исследования.

Наши менеджеры помогут выбрать оптимальный комплект поставки и оформить заказ.



Преимущества использования ультразвукового толщиномера SONAGAGE IV

В приборе для измерения толщины SONAGAGE IV предусмотрена возможность использовать 8 заданных величин скорости передачи сигнала.  Либо специалист может задать два своих значения скоростей распространения сигнала при помощи простого, интуитивно понятного управления.

Удобство использования устройства обеспечивает светодиодная подсветка экрана, работающая в нескольких режимах: включена, выключена или авто (включается во время соприкосновения преобразователя с анализируемой поверхностью).

Прибор для измерения толщины SONAGAGE IV может работать с различными типами ПЭП. При заказе, пользователь выбирает тип преобразователя, наиболее полно отвечающий специфике предстоящей работы. Кроме того, устройство оповестит пользователя о приближении окончания срока эксплуатации ПЭП и необходимости его замены.

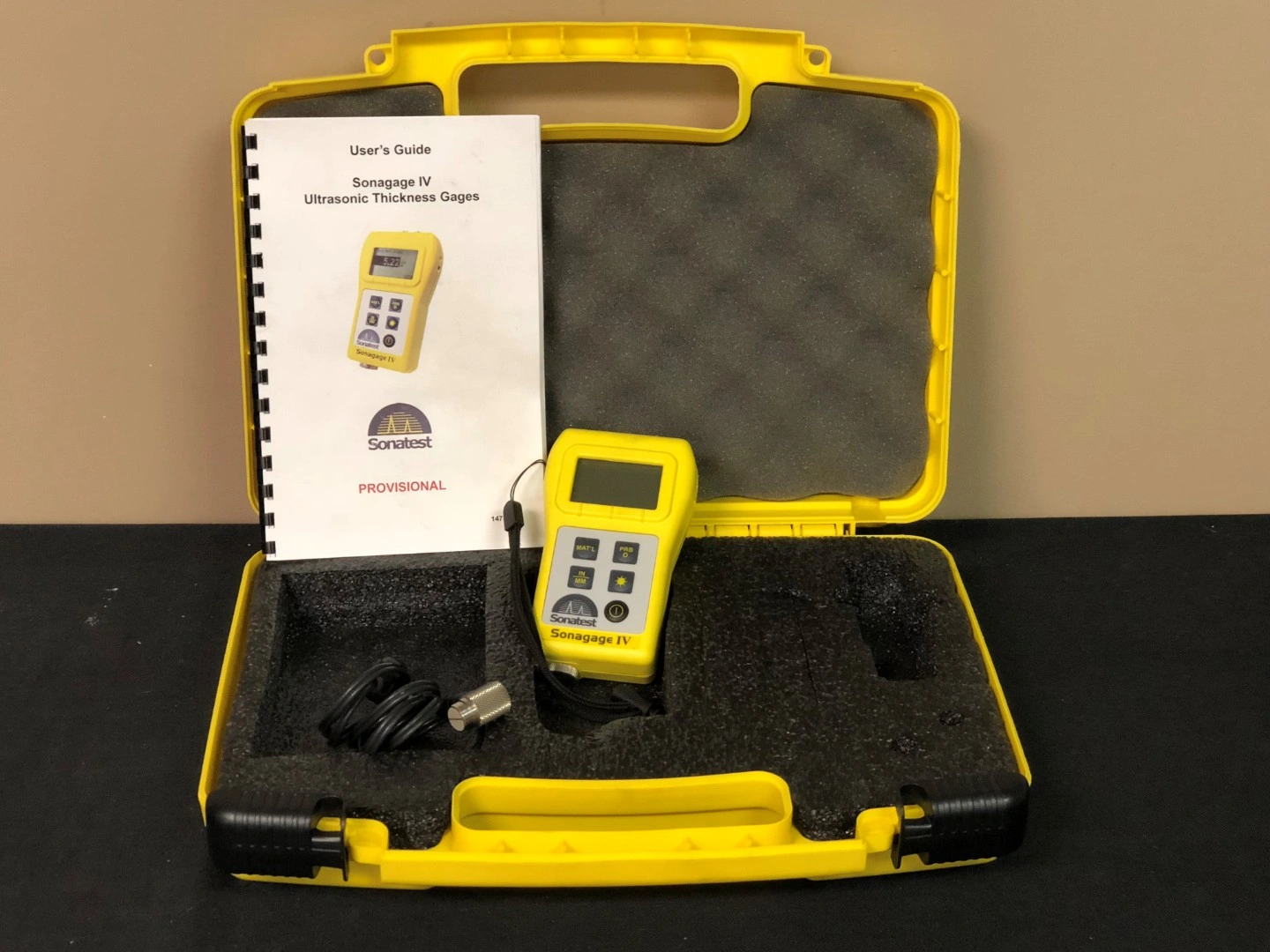

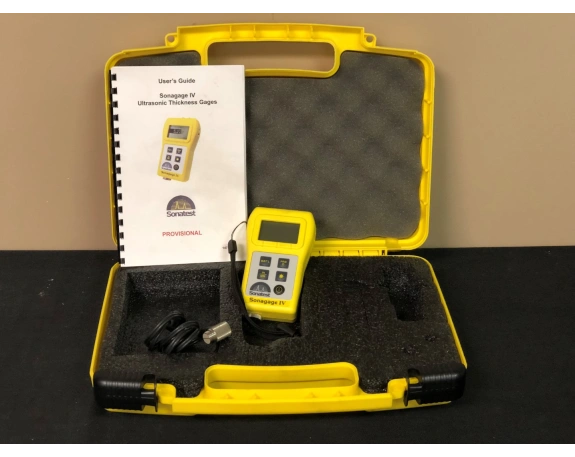

Корпус устройства изготовлен из ударопрочного пластика, что обеспечивает его прочность, защиту от пыли и влаги. Кроме того, от внешнего воздействия электронный блок защищает чехол. Удобство работы обеспечивает возможность управления устройством и правой и левой рукой. При необходимости переноски или хранения прибора можно поместить его в кейс, входящий в комплект поставки.

Уверенность в корректном функционировании ультразвукового толщиномера и его соответствие метрологическим стандартам обеспечит проведение периодических поверок.


Заказать звонок
Бренд
Sonatest

1.

Диапазон измерений толщины по стали, мм

 от 0,2 до 508

2.

Пределы допускаемой абсолютной погрешности измерения толщины, мм

- в диапазоне от 0,2 до 100 мм включительно

- в диапазоне свыше 100 до 300 мм;





± 0,1

± 0,5

3.

Дискретность измерений толщины, мм

0,01

4.

Диапазон устанавливаемых скоростей звука в материале, мм/мкс

от 1016 до 15240

5.

Рабочий диапазон частот, МГц

от 0,5 до 20

6.

Напряжение питания (2 элемента типа АА), В

3

7.

Габаритные размеры электронного блока (д × ш × в), мм, не более

127 × 50 × 31,8

8.

Масса электронного блока с аккумулятором, кг, не более

0,23

9.

Условия эксплуатации:

Температура окружающей среды, °С

от -20 до +50

Наименование составных частей

Количество

1.

Электронный блок

1 шт.

2.

Преобразователь пьезоэлектрический

в соответствии с заказом

3.

Контрольный образец

в соответствии с заказом

4.

Контактная жидкость

1 шт.

5.

Чехол

в соответствии с заказом

6.

Элементы питания: щелочные аккумуляторы типа AA

2 шт.

7.

Футляр для переноски и хранения

1 шт.

8.

Руководство по эксплуатации

1 экз.

9.

Методика поверки

1 экз.
