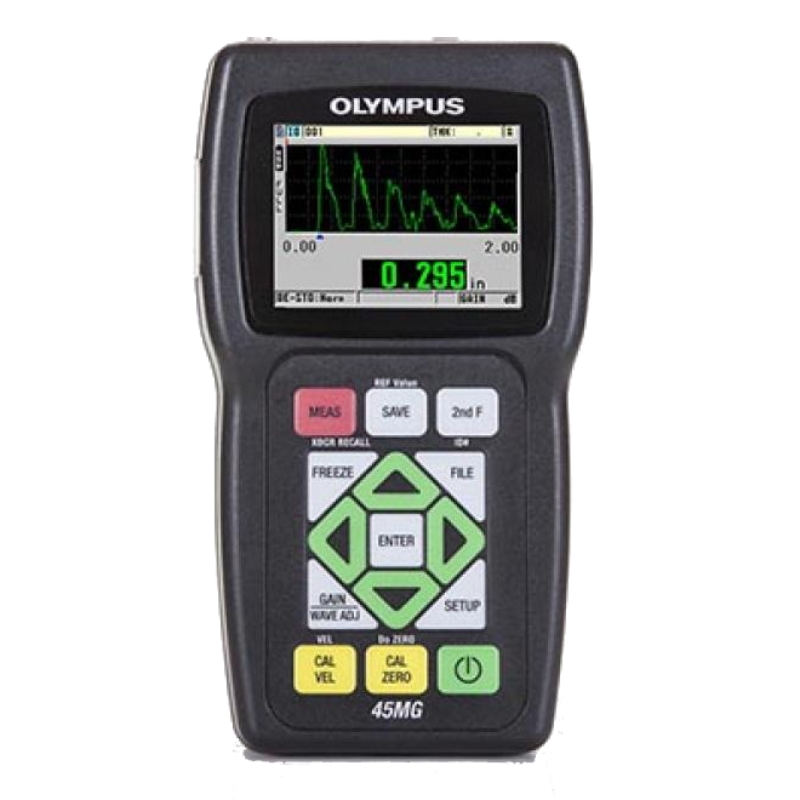

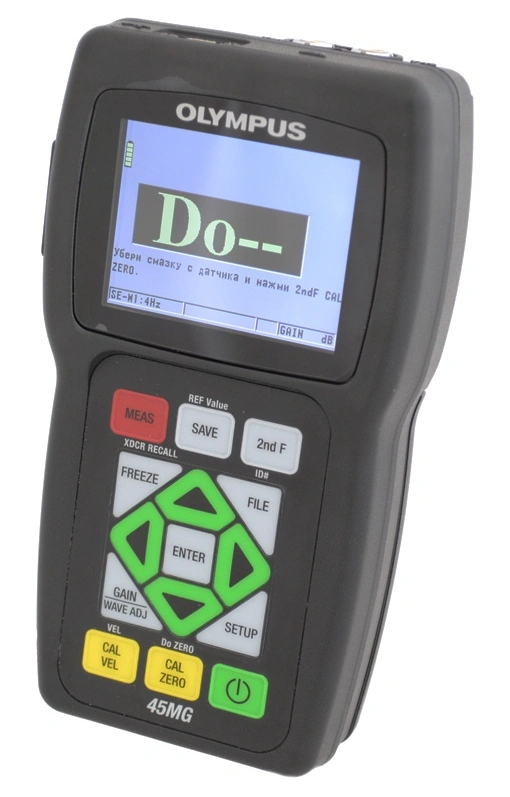

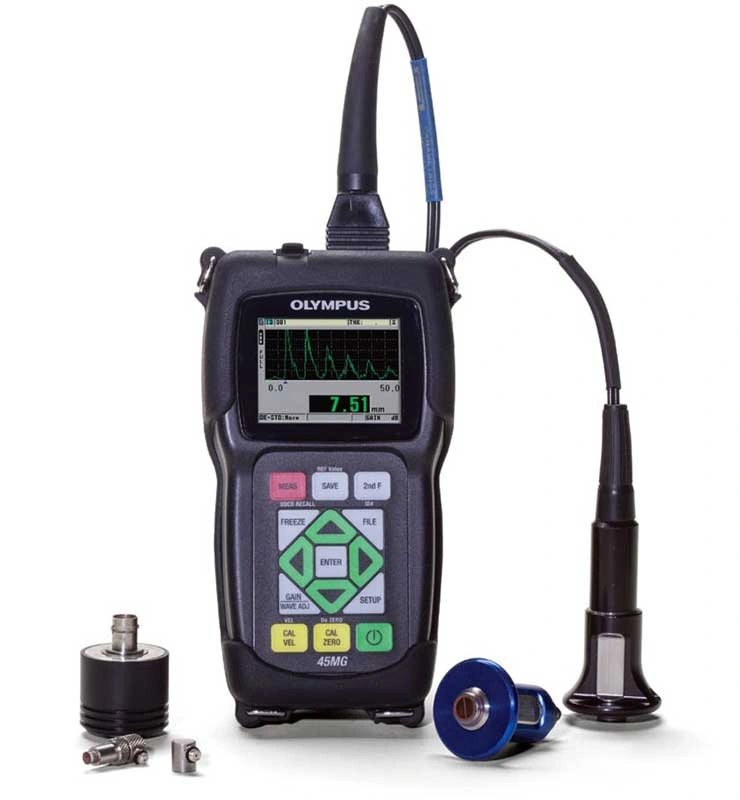

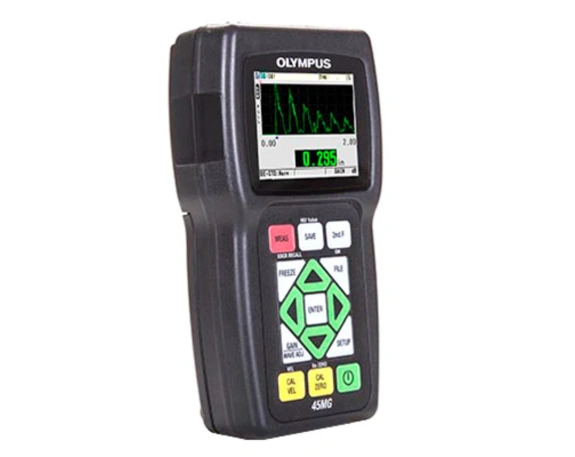

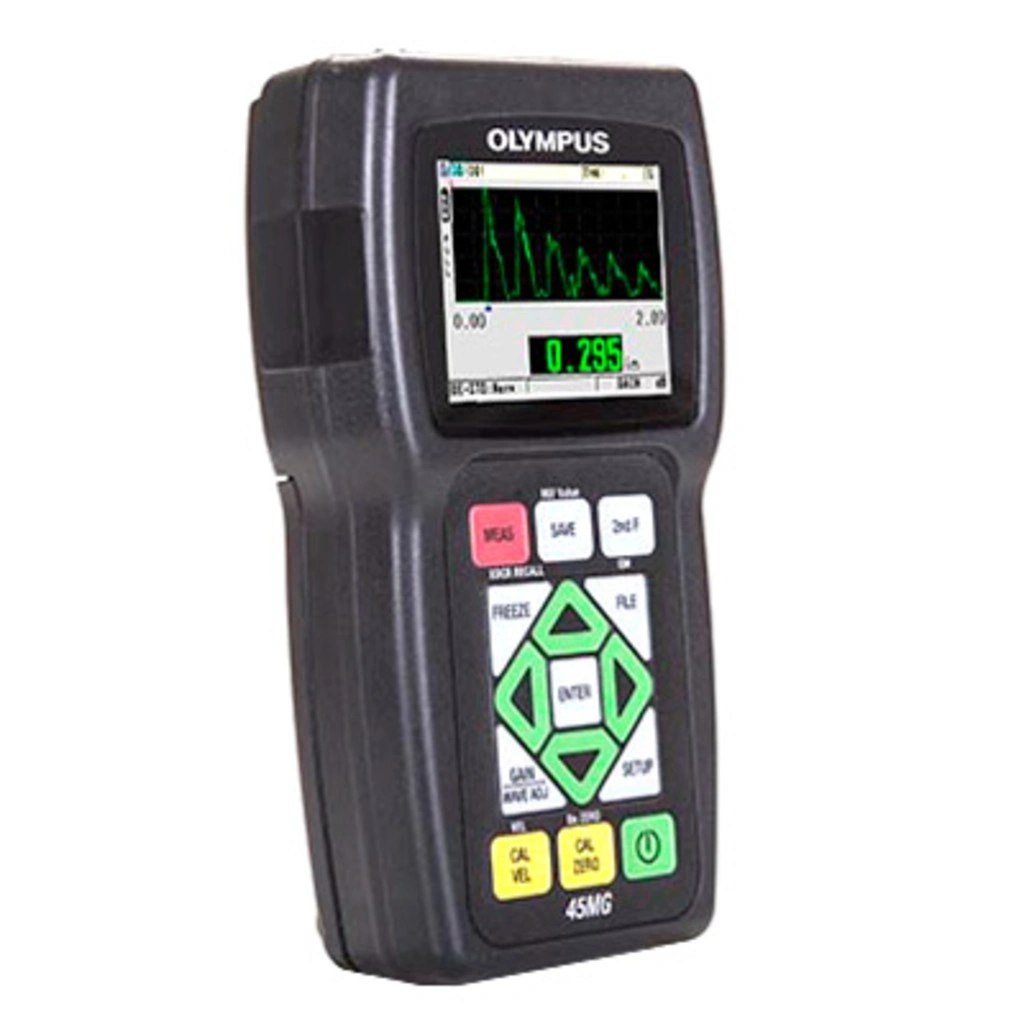

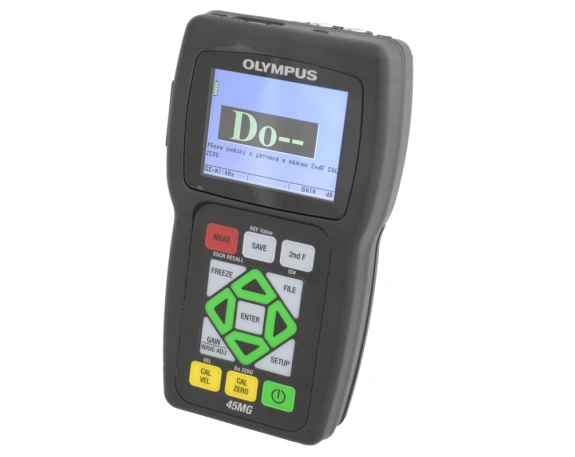

Ультразвуковой толщиномер 45MG

Olympus
Ультразвуковой толщиномер 45MG превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ультразвуковой толщиномер 45MG – это современный портативный прибор, обладающий всеми необходимыми функциями для качественного измерения толщины. Толщиномер 45MG позволяет использовать как раздельно-совмещенные преобразователи, так и совмещенные преобразователи для самых различных применений.

Стандартные функции ультразвукового толщиномера Olympus 45MG

В своей базовой конфигурации толщиномер 45MG — очень простой в использовании прибор. Применение 45MG не требует специальной подготовки пользователя. При этом, даже в базовой версии, толщиномер обладает достаточным набором функций для качественных измерений:

  • Применяется со всеми раздельно-совмещенными преобразователями производства Olympus для различных применений
  • Имеет Режим «Мин/Макс» позволяющий фиксировать Минимальные или Максимальные измеренные значения
  • Имеет Два режима сигнализации
  • Имеет Дифференциальный режим – позволяющий отображать разницу между реальной толщиной и опорным значением, введенным пользователем.
  • Имеет Временной B-скан
  • Имеет Коэффициент утонения
  • Настройка усиления – три уровня (стандартный, высокий и низкий)
  • Имеет Пароль для блокировки прибора – для защиты настроек пользователя

Дополнительные характеристики толщиномера 45MG

Одновременно, использование толщиномера с дополнительными программными опциями и преобразователями, делает его более  профессиональным прибором и дает возможность его применения для самых специфических задач контроля. Пользователю предоставляется возможность дооснастить свой толщиномер 45MG  в любой момент времени программными опциями под требуемые задачи. После активации опций толщиномер  модернизируется по функционалу из простого коррозионного толщиномера в высокоточный измеритель толщины. Ультразвуковой толщиномер  45MG это универсальный профессиональный толщиномер для любых задач в области неразрушающего контроля с возможностью выбора пяти дополнительных программных опций, активируемых с помощью электронного кода.

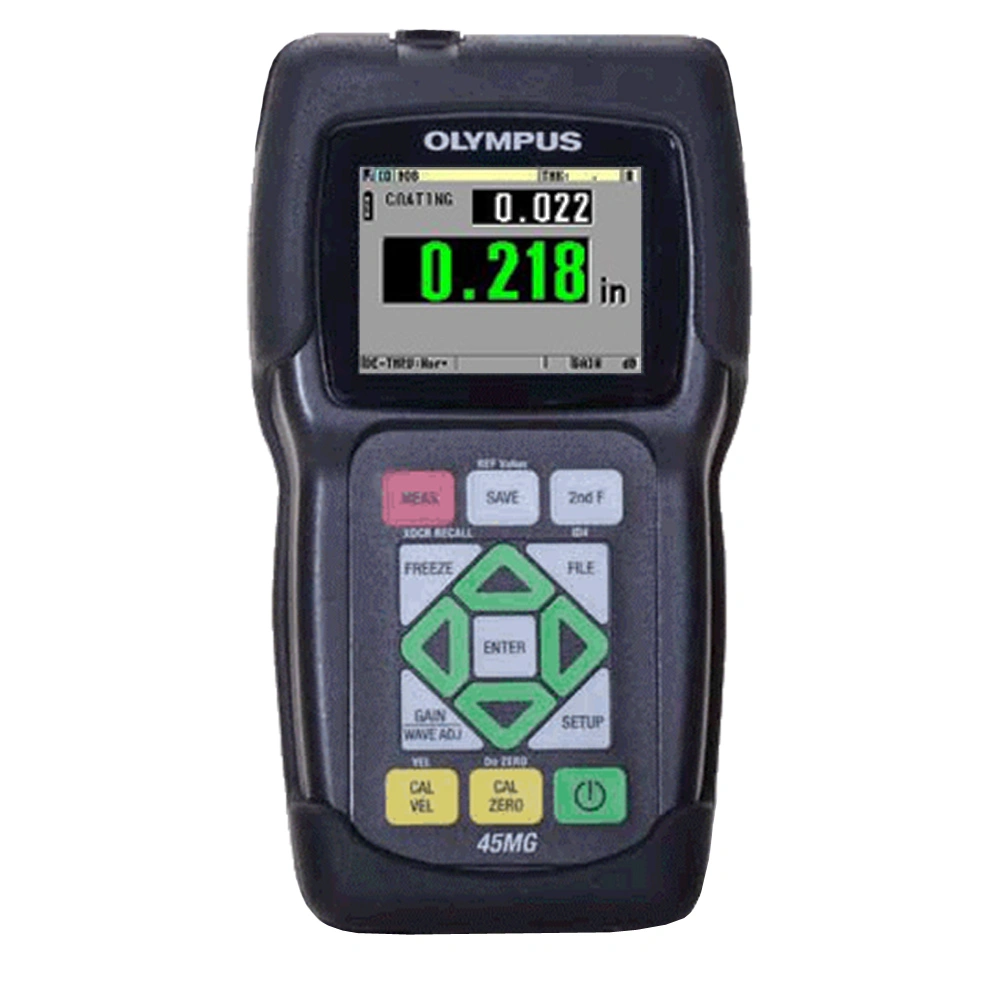

  • Опция Эхо-эхо / Thru-Coat: Позволяет пользователю исключить сигналы от поверхности и измерить реальною толщину без учета покрытия и влияния зондирующего импульса.  Благодаря опции Thru-Coat толщиномер отображает как толщину основного металла, так и толщину его покрытия. Расчет ведется исходя из введенных значений скорости ультразвука в металле и в покрытии. Применение опции позволяет производит измерения толщины непосредственно на покрытии без его удаления .
  • Опция ПО для одноэлементных датчиков: Позволяет использовать с толщиномером совмещенные датчики различного типа. Применение совмещенных преобразователей значительно расширяет возможности практического применения толщиномера. Он может использоваться для измерений толщины различных  материалов таких как  пластмасса, композитные материалы, стекло, керамика и других.  С данной опцией возможно применение высокочастотных ПЭП для измерений самых малых толщин от 0,3 мм.
  • Опция Повышенное проникновение для одноэлементных датчиков с Позволяет использовать толщиномер 45MG для измерения толщины материалов с высоким затуханием. При активации данной опции возможно применение преобразователей низкой частоты, что  дает возможность измерения толщины таких материалов как резина, каучук, стекловолокно, чугун и других.
  • Опция Регистратор данных (Память): Применяется для сохранения измеренных значений толщины и полученных А-сканов как в самом приборе, так и на ПК. Для передачи данных на компьютер предусмотрено специализированное программное обеспечение GageView, поставляемое вместе с опцией.
  • Опция отображение A-скан с возможностью настройки формы сигнала: Позволяет пользователю наблюдать текущую форму ультразвукового сигнала (или А-скан) непосредственно на экране прибора. Данная опция помогает оператору качественней оценить текущие измерения толщины, контролировать показания измерений, и при необходимости корректировать текущие настройки для обеспечения максимальной точности. Опция А-скан особенно полезна при использовании одноэлементных совмещенных ПЭП как контактного типа, так и с линией задержки.

Ультразвуковой толщиномер 45MG создан для работы в экстремальных условиях

  • Герметизация согласно IP67
  • Работа во взрывоопасной атмосфере: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
  • Прошел испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
  • Прошел испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
  • Работает в широком диапазоне температур
  • Опционально комплектуется защитным резиновым чехлом с подставкой

Ультразвуковой толщиномер 45MG прост в эксплуатации

  • Простая клавиатура, на которой можно работать правой или левой рукой
  • Простой и понятный интерфейс с прямым доступом ко всем функциям
  • Внутренняя и внешняя карты памяти MicroSD
  • Порт передачи данных через USB
  • Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
  • Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения

Различные варианты измерений толщиномером 45MG

  • Режим измерения с использованием раздельно-совмещённого датчика: Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
  • Измерения Эхо-эхо (опция): Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
  • Измерения THRU-COAT (опция): Измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908)
  • Режимы измерения с использованием одноэлементного датчика (опция): Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом. Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков). Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков)
  • Диапазон толщины: От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (Полный диапазон требует дополнительного ПО для одноэлементных датчиков)
  • Диапазон скорости в материале: 0,508 мм/мкс 18,699 мм/мкс
  • Дискретность (регулируемая): Низкая: 0,1 мм. Стандартная: 0,01 мм. ПО для одноэлементных датчиков: 0,001 мм
  • Диапазон частот датчика: Стандартный: от 2,25 до 30 МГц (-3 дБ). Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)

Общие характеристики толщиномера 45MG

  • Рабочая температура: от -10 °C до 50 °C
  • Клавиатура: Герметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов
  • Корпус: Ударопрочный водостойкий корпус с герметизированными разъёмами. Отвечает требованиям IP67.
  • Размеры (Ш x В x Г): Габаритные: 91,1 мм х 162 мм х 41,1 мм
  • Вес: 430 гр.
  • Питание: 3 батареи АА. Срок эксплуатации батарей: 3 щелочные батареи AA: от 20 до 21 часов. 3 батареи AA NiMH: от 22 до 23 часов.  3 литий-ионные батареи АА: от 35 до 36 часов)

Дисплей толщиномера Olympus 45MG

  • Цветной трансфлективный QVGA дисплей: Жидкокристаллический дисплей размером 54,61 x 41,15 мм
  • Детектирование: Полноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан)

Входы/Выходы толщиномера 45MG

  • USB: 2.0 клиент
  • Карта памяти: Максимальная емкость: съёмная карта памяти MicroSD на 2 ГБ

Память толщиномера 45MG — Внутренний регистратор данных (опция)

  • Регистратор данных: 45MG идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию прибора через порт USB или с помощью карты MicroSD.
  • Емкость: 475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины
  • Имена файлов, идентификационные номера и комментарии: Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода
  • Структура файлов: Шесть стандартных или пользовательских файловых структур для конкретных приложений
  • Отчёты: Встроенные функции построения отчетов со статистическими данными и Мин/Макс значениями

Стандартная комплектация толщиномера 45MG

  • 45MG цифровой ультразвуковой толщиномер
  • Щелочные батареи АА
  • USB-кабель
  • Руководство пользователя на CD-диске
  • Характеристики измерений: Режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, коэффициент утонения, программируемая блокировка

Дополнительное ПО толщиномера Olympus 45MG

  • 45MG-SE (U8147022): ПО для использования одноэлементных преобразователей с частотным диапазоном от 2,25 до 30 МГц.
  • 45MG-HP (U8147023): Опция повышенного проникновения для использования одноэлементных преобразователей с частотным диапазоном от 0,5 до 30 МГц.
  • 45MG-EETC (U8147021): Эхо-эхо и THRU-COAT
  • 45MG-WF (U8147019): Опция изображения А-скан
  • 45MG-DL(U8147020): Встроенный регистратор данных, включающий интерфейсную программу GageView

Дополнительные комплектующие Olympus 45MG

  • MICROSSD-ADP-2GB (U8779307): Внешняя карта памяти MicroSD на 2 Гб
  • 45MG-RPC (U8779676): Резиновый защитный чехол и подставка
Бренд
Olympus
Дополнительные функции
А-скан, Контроль через покрытие
Температура применения
от -10 до +55
