Видео применения толщиномера UDT-RF версия PRO на различных изделиях и материалах (сталь, цветные металлы и сплавы, пластик, полиэтилен, стекло)
Измерение толщины изделий из стали
Измерение толщины изделий из стекла

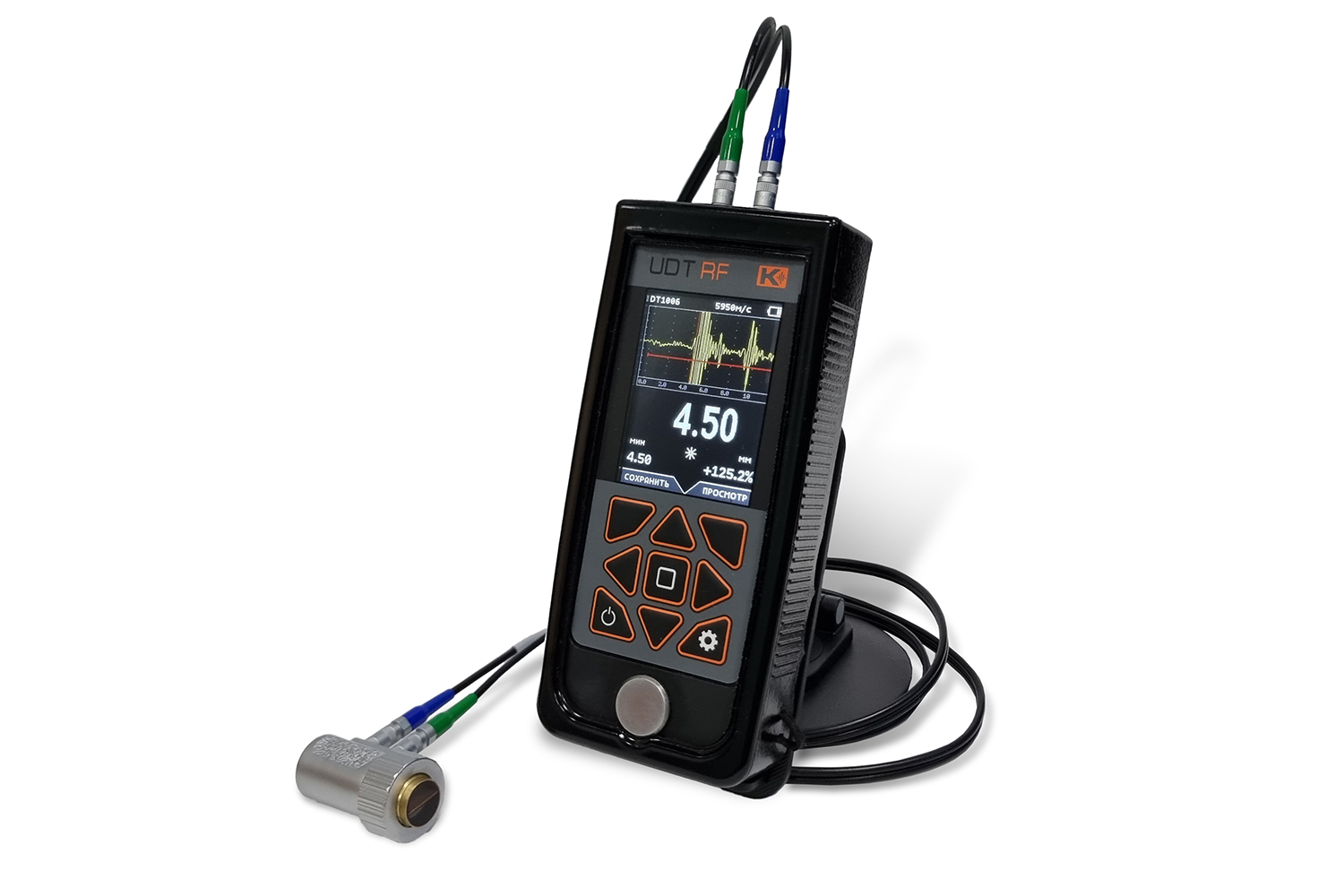

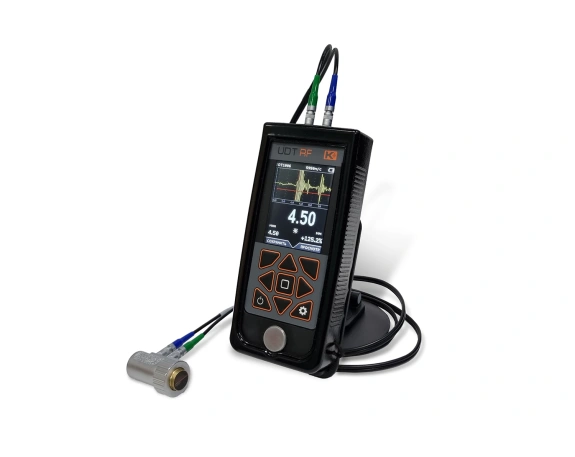

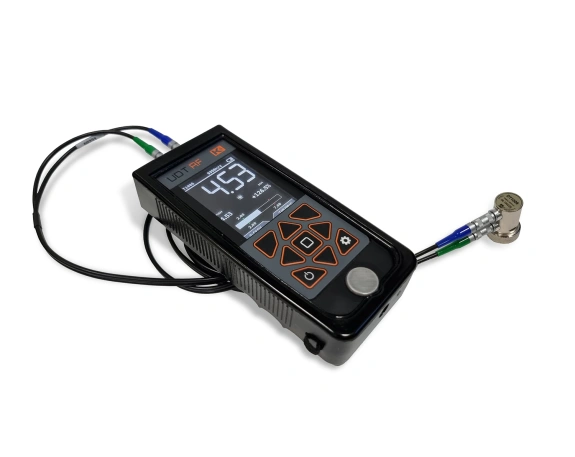

Конструктивные особенности UDT-RF PRO
- Прочный эргономичный корпус из ABS-пластика с выемками для удобного удержания прибора.
- Два разъема Lemo 00 для подключения преобразователей.
- Интерфейс USB Type-C для передачи данных на ПК.
- Цветной TFT-дисплей с регулировкой яркости и несколькими цветовыми схемами для комфортной работы при различном освещении.
Функциональные возможности UDT-RF PRO
- Режимы работы: А-СКАН, Б-СКАН, ТАБЛИЦА и ЦИФРА.
- Сохранение результатов измерений и перенос данных на ПК.
- Измерения по схеме ЭХО-ЭХО с использованием двух стробов.
- Прецизионная толщинометрия по переходу через «0».
- Поддержка совмещенных, раздельно-совмещенных преобразователей и преобразователей с линией задержки.
- Возможность настройки и использования прямых преобразователей различных производителей.
- Калибровка скорости ультразвука по образцу известной толщины.
- Система АСД с настройкой номинального значения и допустимых отклонений в миллиметрах или процентах, а также цветовой индикацией выхода за установленные пределы.
- Дискретность измерений: 0,1 / 0,01 / 0,001 мм.
Дополнительные функции
- Функция фиксации («заморозки») А-скана и результата измерения после отрыва преобразователя.
- Библиотека скоростей ультразвука для распространенных материалов.
- Встроенная библиотека преобразователей с возможностью добавления датчиков сторонних производителей.
- Три цветовые палитры дисплея: стандартная, монохромная и имитация люминесцентного экрана.
- Настраиваемое автоотключение прибора и подсветки для экономии заряда аккумулятора.
- Таймер поверки с напоминаниями о приближении даты окончания срока действия поверки.
Режимы работы ультразвукового толщиномера UDT-RF PRO
Режим А-СКАН
Основной режим измерения толщины материала с визуализацией ультразвуковых сигналов на экране прибора. Измерения выполняются на основе заданной скорости распространения ультразвука в контролируемом материале. На дисплее отображаются текущее значение толщины, минимальное зафиксированное значение и отклонение от номинала в миллиметрах или процентах. Поддерживается работа по схеме ЭХО-ЭХО с использованием двух стробов при применении совмещенных преобразователей.
Режим Б-СКАН
Предназначен для построения графического профиля контролируемого объекта в процессе сканирования. Режим позволяет фиксировать минимальное значение толщины и отображает на экране профиль изделия, текущее и минимальное измеренные значения, а также установленные пороги отклонения от номинала при активированной функции АСД. Доступны два варианта отображения Б-скана: с заполнением профиля и без заполнения.

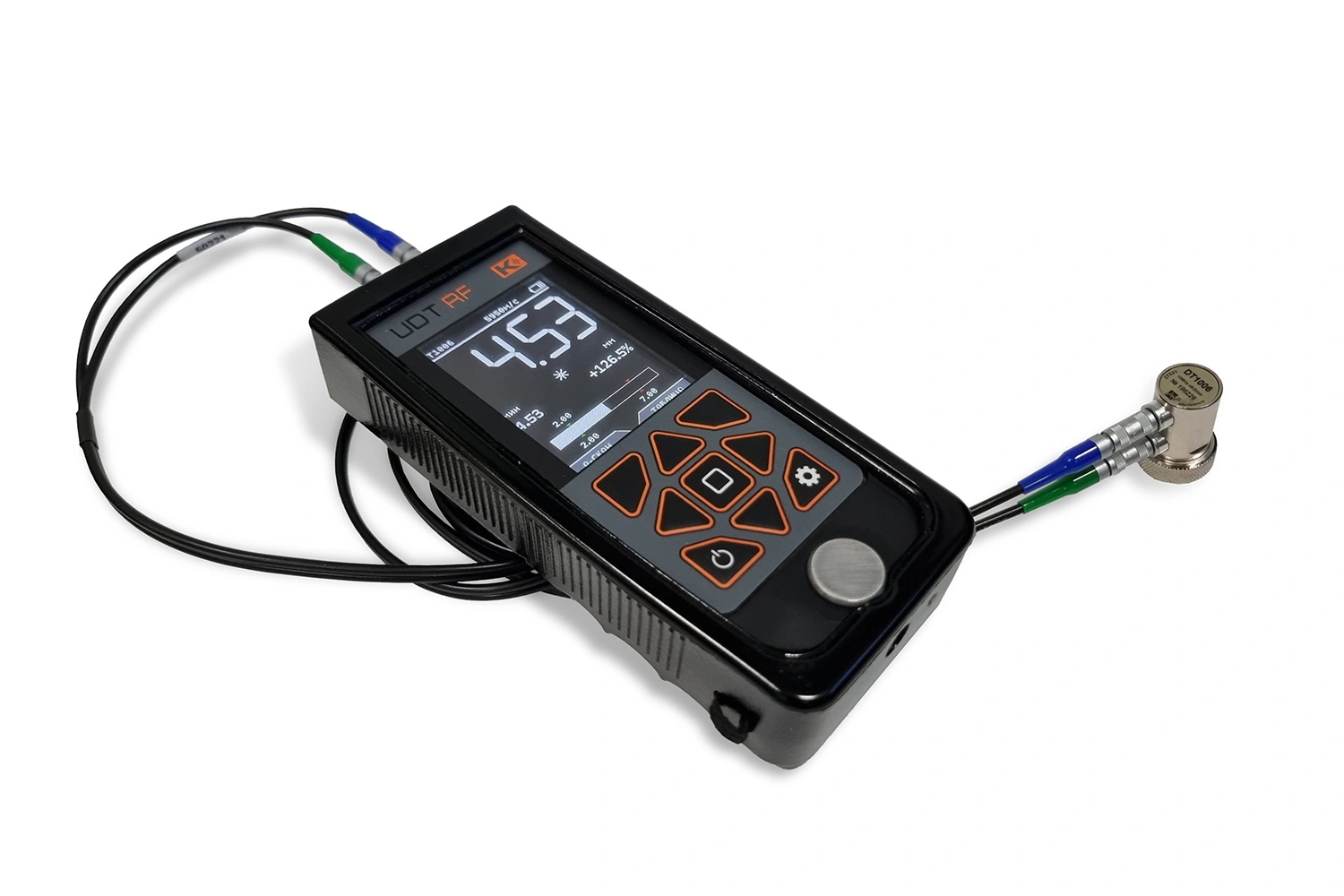

Режим ЦИФРА
Предназначен для оперативного измерения толщины изделий с отображением результата в цифровом формате. На дисплее одновременно выводятся текущее значение толщины, минимальное зафиксированное значение за время измерения, а также величина отклонения от установленного номинала в миллиметрах или процентах.
Режим ТАБЛИЦА
Предназначен для регистрации результатов измерений в табличной форме. При создании файла пользователь задает необходимое количество строк и столбцов. После сохранения данных любое значение в таблице может быть обновлено путем повторного измерения с последующей перезаписью результата в соответствующую ячейку.

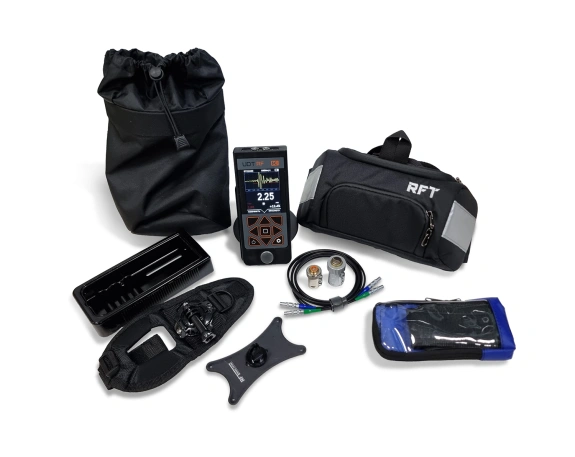

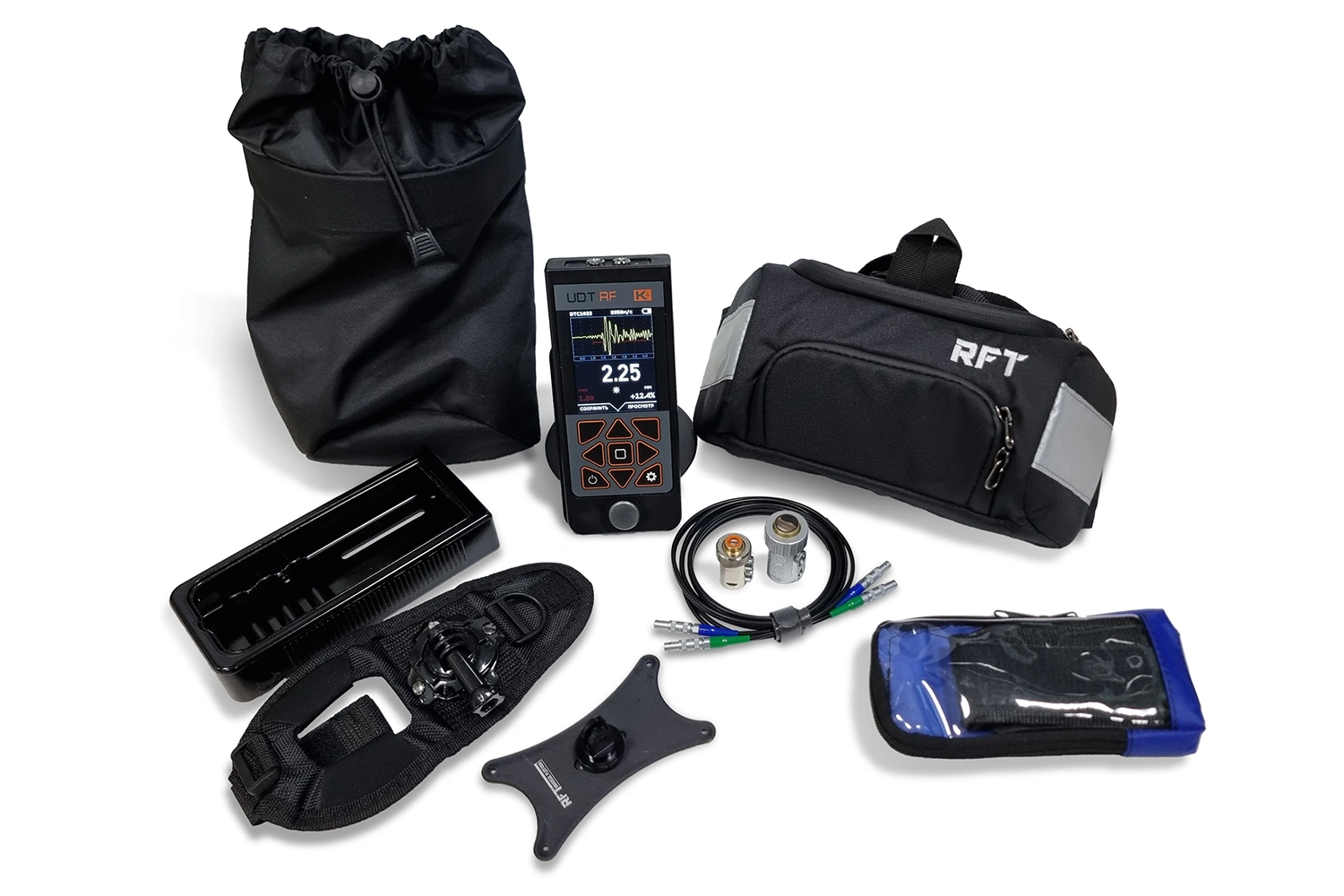

Особенности комплектации ультразвукового толщиномера UDT-RF PRO
В качестве бонуса каждый прибор комплектуется магнитным кабелем для зарядки и подключения к ПК. Ответная часть разъема устанавливается в прибор постоянно, а для подключения достаточно поднести кабель до срабатывания магнитной фиксации.

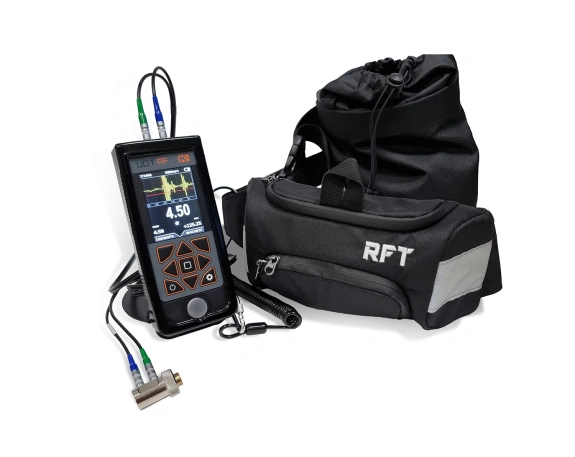

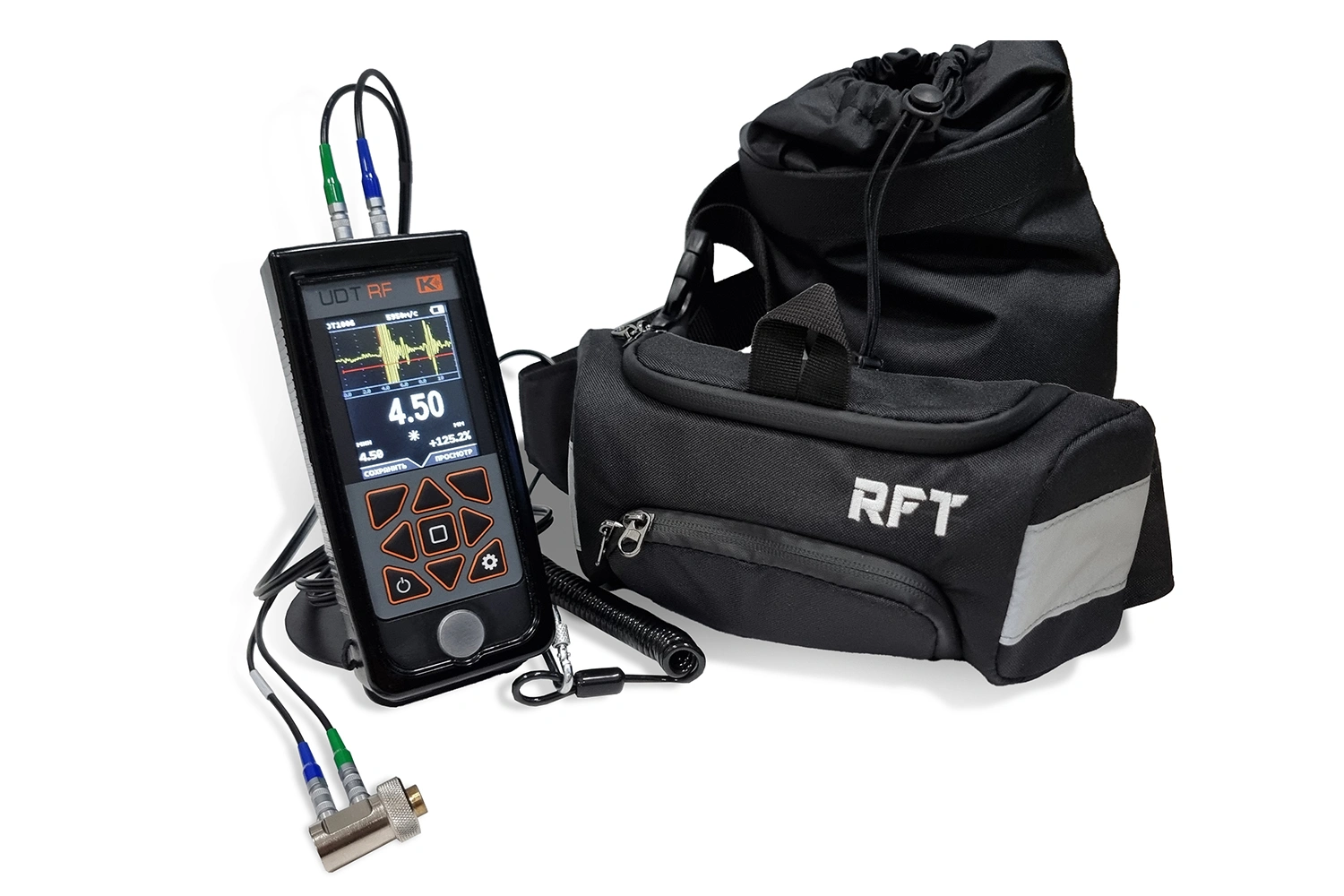

В комплект входит функциональная сумка-пояс RFT с карманом для ветоши, геля и вспомогательного инструмента. Сумка оснащена светоотражающими элементами, регулируемым ремнем и страховочным тренчиком с карабином. Карман может устанавливаться под правую или левую руку.
Базовая комплектация включает платформу RFT Universal Platform с креплением-перчаткой для удобной фиксации толщиномера на руке. Опционально доступно магнитное крепление для установки прибора на трубы, резервуары, колонны и другие металлические поверхности.

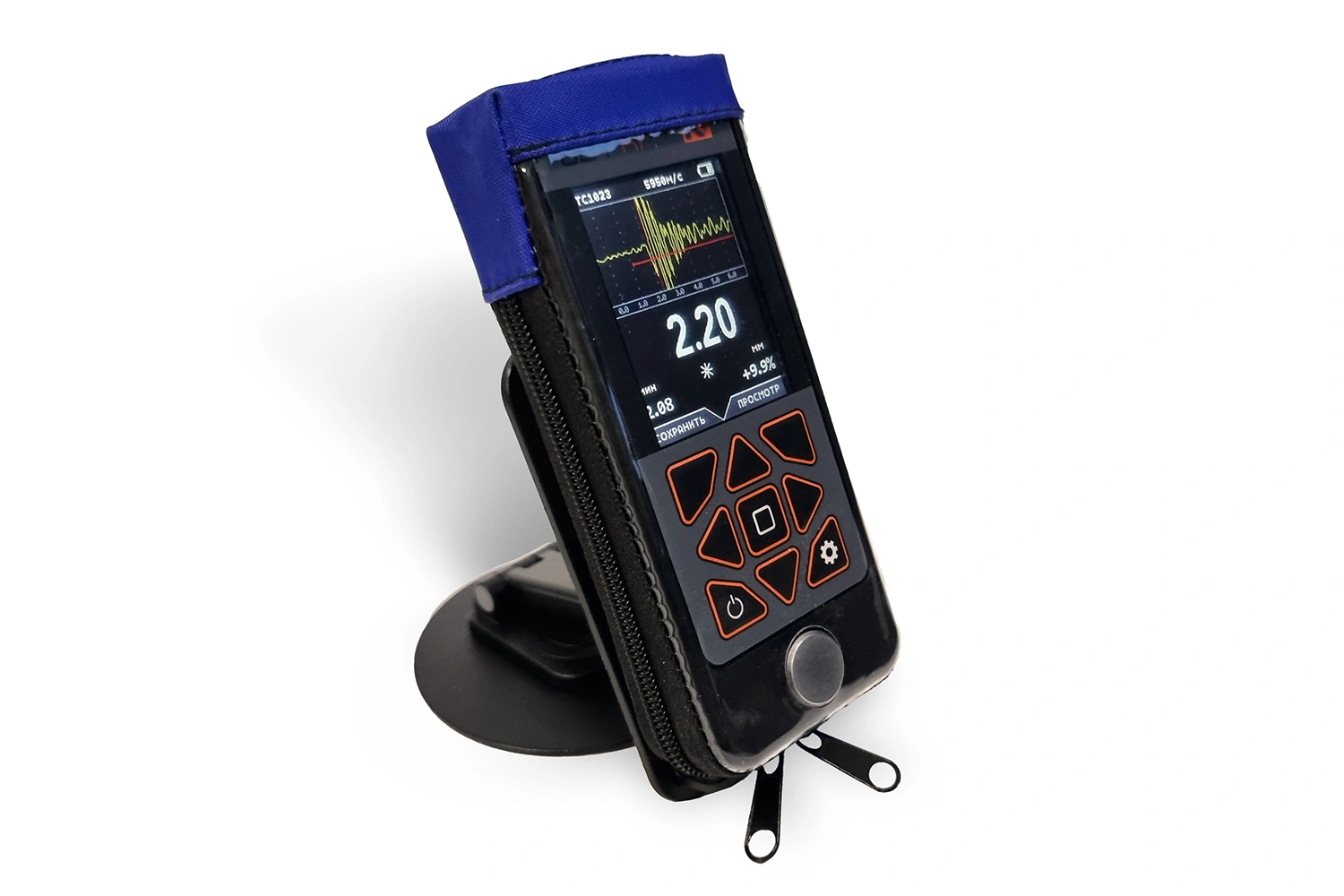

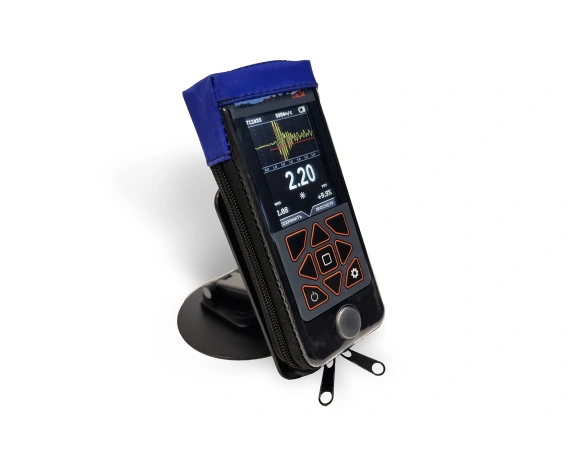

Помимо стандартного чехла, комплектуется защитным силиконовым бампером с противоскользящими ребрами и проушинами для крепления страховочного карабина.
Перечень дополнительных преобразователей не ограничивается представленными моделями — наши специалисты помогут подобрать оптимальное решение под конкретные задачи контроля.
Дополнительные преобразователи для ультразвукового толщиномера UDT-RF
DTB5012
Раздельно-совмещенный преобразователь с частотой 5,0 МГц и диаметром рабочей поверхности 14 мм. Габариты: Ø25 × 44 мм. Входит в базовую комплектацию толщиномера и предназначен для контроля толщины преимущественно плоских изделий, а также труб среднего и большого диаметра.
DT1006
Раздельно-совмещенный преобразователь 10,0 МГц с рабочей поверхностью диаметром 9 мм. Габариты: Ø20 × 34 мм. Используется для измерения толщины труб, включая изделия малого диаметра. Поставляется опционально.
DT1004
Компактный раздельно-совмещенный преобразователь 10,0 МГц с диаметром рабочей поверхности 5 мм. Размеры: Ø9 × 15 мм. Оснащен встроенным кабелем. Предназначен для контроля тонкостенных труб малого диаметра.
DT1004 с пружинной оправкой RFT
Малогабаритный преобразователь 10,0 МГц с рабочей поверхностью 5 мм и встроенным кабелем. Размеры без оправки: Ø9 × 15 мм, в оправке: Ø13 × 34 мм. Оснащен пружинной оправкой RFT, обеспечивающей стабильный прижим и точное позиционирование преобразователя при контроле тонкостенных труб малого диаметра.
DTC1023
Миниатюрный раздельно-совмещенный преобразователь 10,0 МГц с рабочей поверхностью 1,6 × 6 мм и встроенным кабелем. Специализированное решение для контроля турбинных лопаток, тонкостенных труб малого диаметра, а также измерения толщины в узких пазах и труднодоступных зонах.
DT5010
Раздельно-совмещенный преобразователь 5,0 МГц для толщинометрии изделий с грубой, неровной или корродированной поверхностью. Отличается высокой стойкостью к износу и подходит для работы с нагретыми объектами.
SENDAST П112-2.5-12/2
Высокотемпературный преобразователь для измерения толщины изделий с температурой поверхности до +250 °C. Частота 2,5 МГц оптимальна для материалов с высоким затуханием ультразвука и для контроля толщин свыше 25–30 мм. Преобразователи серии SENDAST обеспечивают стабильный сигнал и надежный акустический контакт при работе с горячими поверхностями.
SENDAST П112-5.0-12/2
Высокотемпературный преобразователь с рабочей температурой до +250 °C и частотой 5,0 МГц. Предназначен для контроля обычных сталей при толщине изделий до 25–30 мм. Обеспечивает устойчивый сигнал и качественный контакт даже при измерениях на сильно нагретых поверхностях.
