Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.

Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.

Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.

Количественно шероховатость оценивают следующими параметрами:

  • Ra — среднее арифметическое отклонение профиля;
  • Rz — высота неровностей профиля по десяти точкам;
  • Rmax — наибольшая высота неровностей профиля.

Ряды номинальных значений параметра шероховатости Ra в зависимости от способа обработки образцов и базовые длины должны соответствовать требованиям ГОСТ 9378 (см. таблицу). По требованию заказчика шероховатость может дополнительно оцениваться другими параметрами (Rz, Rmax и др.), значения которых приводятся как справочные по результатам измерений. Примерная переводная таблица параметров шероховатости Ra / Rz с привязкой к классам шероховатости из утратившего силу ГОСТа 2789-59 приведена ниже.

Класс чистоты поверхности Среднеарифметическое отклонения
профиля Ra, мкм
Высота неровностей Rz, мкм Базовая длина l, мм
не более
1 80 320 8
2 40 160 8
3 20 80 8
4 10 40 2,5
5 5 20 2,5
6 2,5 10 0,8
7 1,25 6,3 0,8
8 0,63 3,2 0,8
9 0,32 1,6 0,25
10 0,16 0,8 0,25
11 0,08 0,4 0,25
12 0,04 0,2 0,25
13 0,02 0,1 0,08
14 0,01 0,05 0,08

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта. Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм: Образец шероховатости 3,2 Р сталь, ГОСТ 9378.

Параметры шероховатости поверхности измеряются с помощью профилометра. В данном приборе сигнал получается от датчика с алмазной иглой, которая перемещается перпендикулярно исследуемой поверхности. Сигнал проходит электронное усиление и интегрируется для формирования усредненного параметра. Результаты измерения отсчитываются на шкале в виде численных значений. Метрологическая аттестация образцов шероховатости может проводиться по методике МИ 1850 с оформлением сертификата о калибровке. Межкалибровочный интервал – 2 года. Гарантийный срок эксплуатации образцов - 24 месяца со дня ввода в эксплуатацию.

В следующей таблице перечислены основные способы обработки образцов их обозначения и параметры.

Способ обработки Форма образца Фото образца Параметр шероховатости Ra , мкм 1
Шлифование периферией круга (ШП ШЦ ШЦВ) Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая Образцы шероховатости. Шлифование периферией круга 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200
Шлифование торцевое (ШТ) Плоская Образцы шероховатости. Шлифование торцовое
Шлифование чашеобразным кругом (ШЧ) Плоская Образцы шероховатости. Шлифование чашеобразным кругом
Фрезерование цилиндрическое (ФЦ) Плоская Образцы шероховатости. Фрезерование цилиндрическое 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Фрезерование торцевое (ФТ) Плоская Образцы шероховатости. Фрезерование торцовое
Фрезерование торцевое перекрещивающееся (ФТП) Плоская Образцы шероховатости. Фрезерование торцовое (перекрещивающееся)
Точение (Т) Цилиндрическая выпуклая Образцы шероховатости. Точение 0,4; 0,8; 1,6; 3,2; 6,3; 12,5
Расточка (Р) Цилиндрическая вогнутая Образцы шероховатости. Расточка
Точение торцевое (ТТ) Плоская Образцы шероховатости. Точение торцовое
Строгание (С) Плоская Образцы шероховатости. Строгание 0,8; 1,6; 3,2; 6,3; 12,5; 25,0

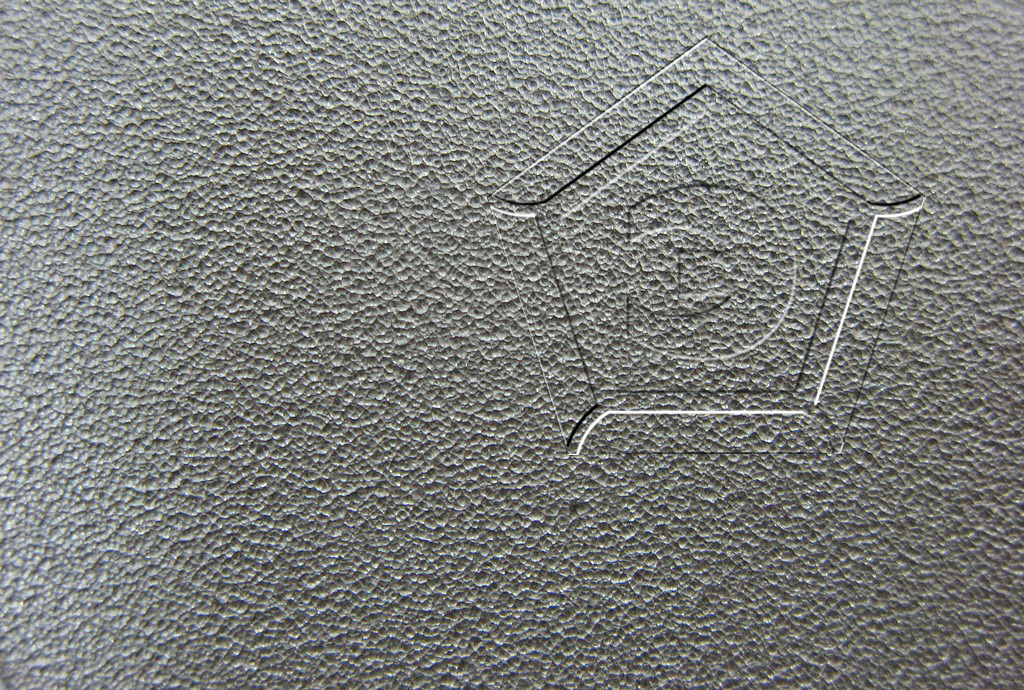

Дробеструйная обработка (ДС) Плоская Образцы шероховатости. Дробеструйная обработка 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0
Пескоструйная обработка (ПС) Плоская Образцы шероховатости. Пескоструйная обработка
Полирование (ПП ПЦ) Плоская Цилиндрическая выпуклая Образцы шероховатости. Полирование 0,0125; 0,025; 0,050; 0,100; 0,200
Ручное опиливание (РО) Плоская Образцы шероховатости. Ручное опиливание Rz 80; 40; 20; 10; 5; 2,5
Электроэрозионная обработка (Э, EDM) Плоская Образцы шероховатости. Электроэрозионная обработка Ra 0,63; 1,25; 2,5; 5; 10
Литье (Л) Плоская Образцы шероховатости. Литье -
