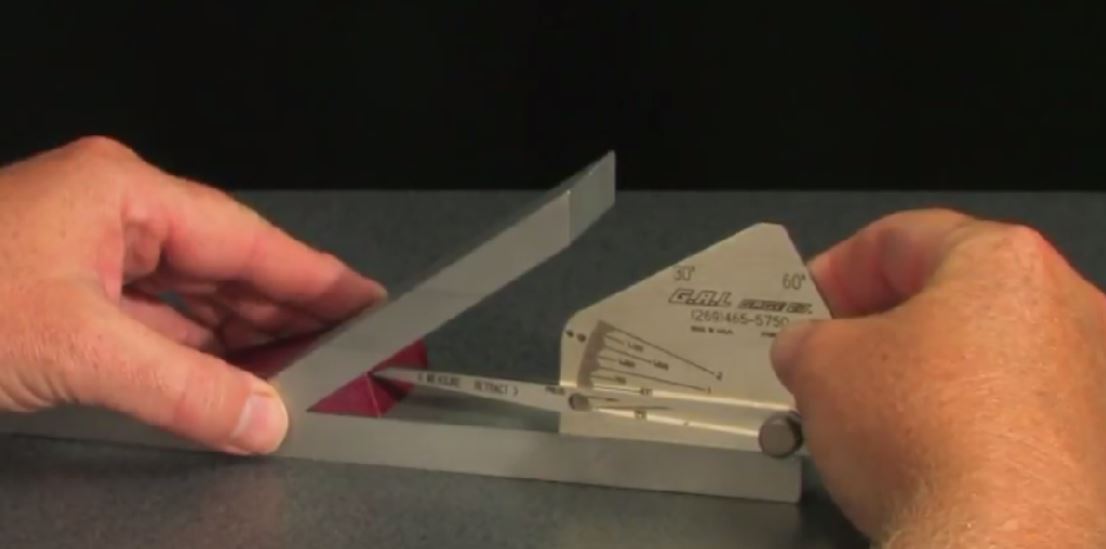

Шаблон сварщика Skew-T, он же WG-12 используется для контроля параметров угловых и тавровых соединений сваренных под углом больше или меньше 90°. Основное конструктивное отличие данной модели это удлинённая планка дающая возможность проводить измерения там, где не могут быть использованы шаблоны других конструкций. Помимо контроля самого шва, шаблон имеет шкалу для измерения тупых и острых углов сварных заготовок. Видео инструкция по работе с шаблоном Skew-T представлена ниже.
Данным шаблоном можно пользоваться вместе с входящей в комплект поставки линейкой сварщика. Линейка используется для расчета катета угловых и тавровых соединений сваренных под ассиметричным (тупым или острым) углом. Такой карманный калькулятор может быть полезен при составлении проектной документации, в работе дефектоскопистов и надзорных органов, когда необходимо оперативно рассчитать размер катета и тут же сверить действительное значение с предписанием норматива (в том числе ГОСТ 23518-79). Использование линейки сварщика снимает необходимость применения тригонометрических функций и логарифмической линейки обычно используемой в таких случаях.
Калибровка шаблона проводится собственной метрологической службой по методике МК 08.2017, шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ. Данный шаблон можно купить отдельно, либо в составе набора из 16 позиций. Комплект поставки: шаблон Skew-T, чехол, паспорт, линейка сварщика, сертификат о калибровке (по заявке).
