Шаблон Красовского УШК-1

Шаблон Красовского УШК-1 превью 1
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

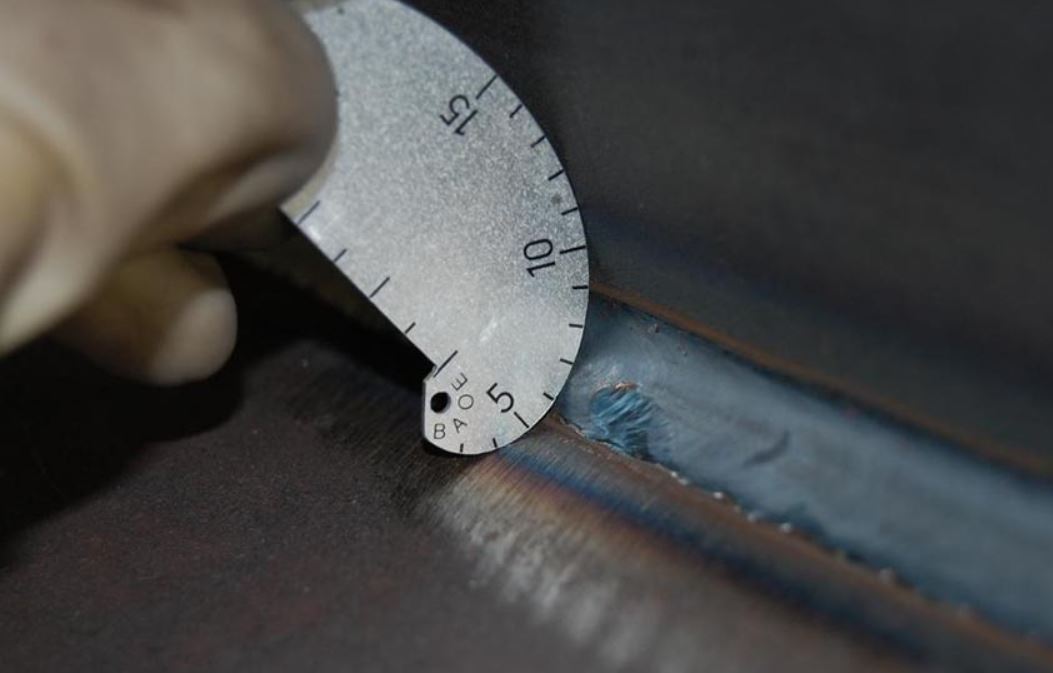

Универсальный шаблон Красовского, он же измеритель плавности переходов или УШК-1, используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва. Шаблон Красовского применяется для визуального контроля по РД 03-606-03. Калибровке шаблона посвящена внутренняя методика МК 12.2017. Периодичность калибровки – 1 раз в год. Данный измеритель соответствует требованиям ГОСТ Р 50.05.08-2018 и ГОСТ Р ИСО 17637-2014, имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Эксперт». Способы измерения с использованием шаблона Красовского представлены на схеме слева.

Технические характеристики шаблона УШК-1:

  • Измерение высоты углового шва;
  • Измерение высоты усиления шва;
  • Измерение высоты выпуклости корня шва;
  • измерение зазора в соединениях;
  • точность измерения ± 0,05мм;
  • средний срок службы: 50 000 замеров.
