Система применяется в энергетике, металлургии, нефтегазовой отрасли, машиностроении и других сферах, где проведение неразрушающего контроля требуется непосредственно во время эксплуатации или сразу после термической обработки изделий.
Состав системы MR Hot
Комплект включает три специально разработанных продукта для высокотемпературного капиллярного контроля:
-

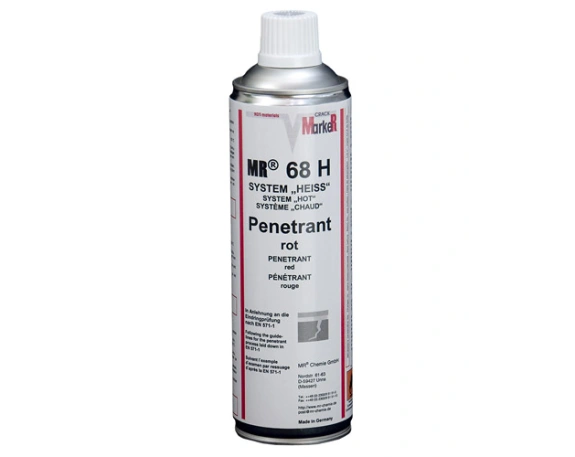

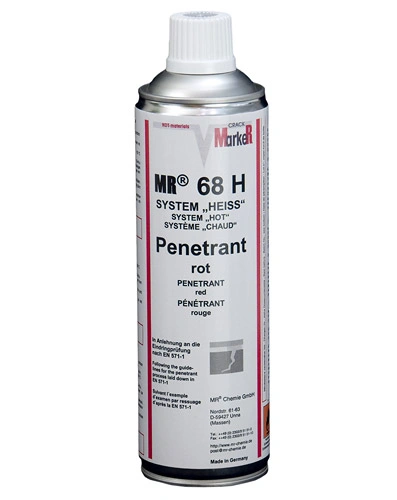

MR 68 H — красный пенетрант для высокотемпературного («горячего») контроля, удаляемый растворителем. Не содержит азокрасителей и обеспечивает высокую проникающую способность.
-
MR 91 H — специальный растворитель для «горячего» тестирования - смесь углеводородов со специальными добавками.
-
MR 70 H — специальный проявитель для «горячего» тестирования, несущая среда на основе углеводородов, с особыми модифицированными компонентами Система «Хот» подходит для испытаний при температурах изделий от +50°С до + 200°C.
Преимущества системы
-
Предназначена для контроля изделий при температурах от +50 °C до +200 °C.
-
Соответствует требованиям EN ISO 3452-2:2006 и EN ISO 3452-5:2009 для высокотемпературного капиллярного контроля.
-
Высокая чувствительность обнаружения поверхностных дефектов (класс 2).
-
Возможность проведения контроля без охлаждения деталей.
-
Низкое содержание галогенов и серы в соответствии с DIN EN ISO 3452: 2006 часть 2 и ASME Code V, раздел V, статья 6, Т-641.
-
Подходит для эксплуатации в тяжелых промышленных условиях.
Соответствие стандартам
Система прошла испытания в соответствии с требованиями EN ISO 3452-2:2006 и EN ISO 3452-5:2009.
Испытательная система класса чувствительности 2 (IIICe) включает:
-
Пенетрант MR 68 H;
-
Очиститель MR 91 H;
-
Проявитель MR 70 H.
Способ применения
Перед началом контроля рекомендуется измерить температуру изделия, например, с помощью инфракрасного термометра. Поверхность необходимо очистить от окалины, ржавчины и других загрязнений механическим способом.
Пенетрант MR 68 H наносится распылением или кистью. Время выдержки зависит от температуры поверхности:
-
свыше 30 °C — около 180 секунд;
-
свыше 100 °C — около 60 секунд;
-
при 200 °C — 30–40 секунд.
После выдержки остатки пенетранта удаляются безворсовой тканью, смоченной очистителем MR 91 H. Затем на сухую поверхность тонким равномерным слоем наносится проявитель MR 70 H с расстояния около 20 см. Поверхностные дефекты проявляются в виде четких красных индикаций на белом фоне.
Для получения максимально точного результата рекомендуется наносить проявитель тонким слоем, так как чрезмерное количество может затруднить выявление мелких дефектов.
Меры безопасности
При проведении контроля на горячих поверхностях необходимо соблюдать требования техники безопасности. Работы должны выполняться в хорошо проветриваемых помещениях с использованием соответствующих средств индивидуальной защиты. Следует учитывать риск получения ожогов и воздействия паров рабочих составов при повышенных температурах.
Срок хранения: при хранении при комнатной температуре срок годности продукции составляет не менее 4 лет.
Если у вас возникли вопросы по подбору материалов для высокотемпературного капиллярного контроля или выбору оптимальной системы неразрушающего контроля, менеджеры компании «ТехСпектр» проконсультируют вас по всем вопросам, помогут подобрать необходимые материалы и предложат решение, соответствующее вашим производственным задачам.
