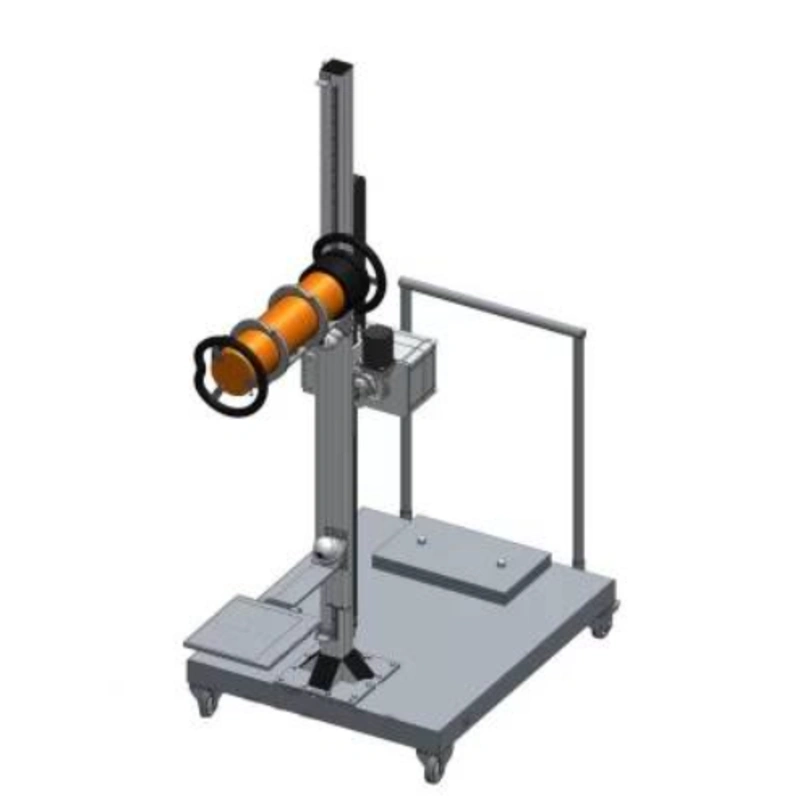

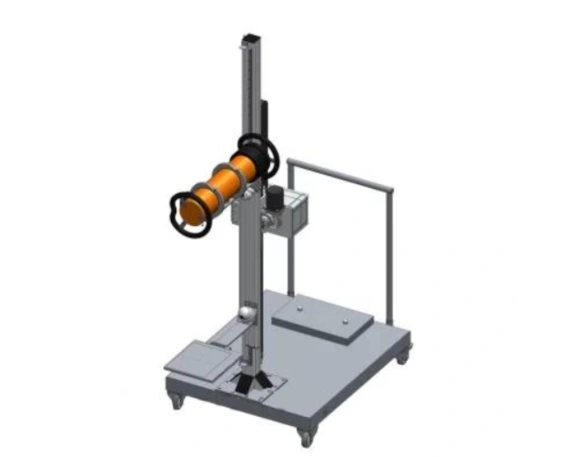

Штатив-манипулятор АРИОН ШМ ЭКО-1 применяется в системах рентгеновского контроля, где требуется точное и стабильное позиционирование оборудования относительно объекта исследования. Конструкция выполнена в виде мобильной тележки с усиленной платформой грузоподъёмностью до 400 кг и клиренсом 140 мм, что обеспечивает надёжную эксплуатацию в условиях производственных помещений и лабораторий.
Ключевым элементом конструкции является П-образный моторизированный манипулятор с двумя степенями свободы. Он обеспечивает вертикальный ход стрелы до 1910 мм и поворот в диапазоне от +30 до −120 градусов, что позволяет адаптировать систему под задачи, реализуемые с применением радиографического метода. Такая кинематика обеспечивает гибкость при работе с объектами сложной формы и различного габарита.
Получите консультацию специалиста, чтобы подобрать оптимальную конфигурацию под ваши условия эксплуатации.
Перемещение манипулятора осуществляется при помощи шаговых мотор-редукторов, отличающихся высокой точностью и плавностью хода. Программное управление поддерживает несколько режимов скорости, что позволяет выполнять как быстрое наведение, так и точную настройку при проведении радиографического неразрушающего контроля. Максимальная скорость вертикального перемещения достигает 35 мм/с, а питание от стандартной сети ~(220±20) В / 50 Гц упрощает внедрение оборудования на действующих объектах.
Конструкция предусматривает возможность ручной регулировки фокусного расстояния в диапазоне от 800 до 1150 мм, что расширяет адаптивность системы под различные условия съёмки. Это решение особенно востребовано при выполнении радиографического контроля сварных соединений, где требуется точное соблюдение геометрических параметров. Защитные кабельные цепи исключают риск повреждения проводки по всей траектории перемещений.
Система управления штативом разработана с учётом требований промышленной безопасности. Первичное позиционирование может выполняться с мобильного беспроводного пульта, а основной процесс — со стационарного пульта из пультовой. Для визуального контроля перемещений при дистанционной работе предусмотрены две видеокамеры, установленные по углам П-образного манипулятора, что особенно важно при использовании рентгенографического метода контроля сварных швов.
На платформе тележки размещается высоковольтный генератор кабельного типа, применяемый в составе комплексов для рентгеновского контроля. В случае эксплуатации моноблочных источников конструкция дополняется противовесами, повышающими устойчивость системы. Масса штатива с противовесами не превышает 300 кг, а габариты 2025 × 1365 × 2620 мм обеспечивают оптимальное сочетание мобильности и жёсткости конструкции.
Автоматизированный поворотный стол

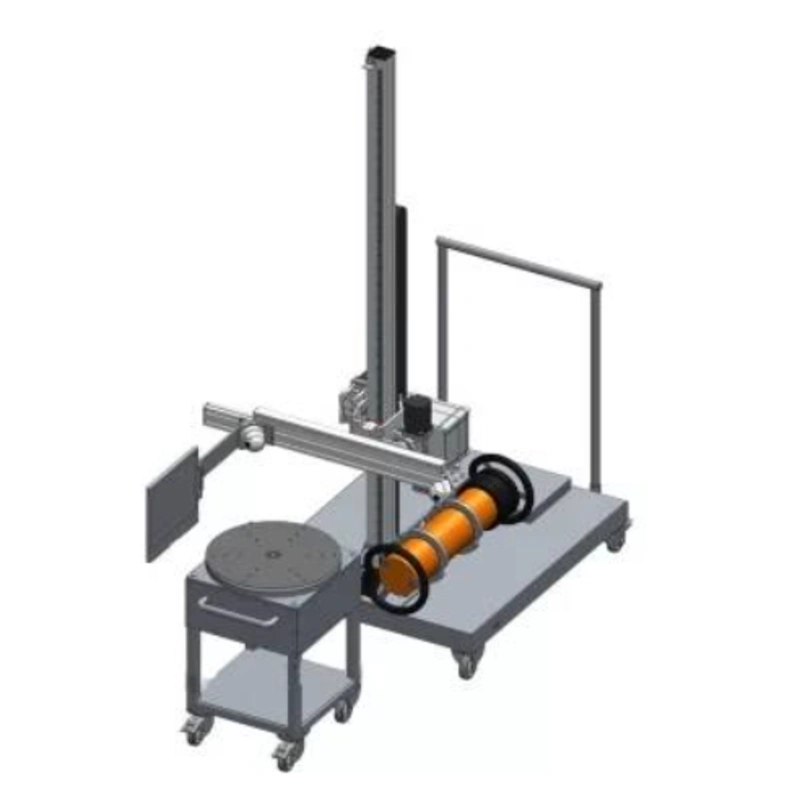

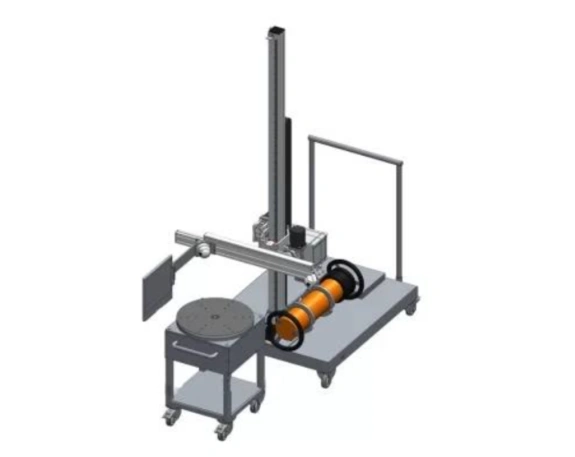

Для расширения функциональных возможностей комплекса используется автоматизированный поворотный стол, позволяющий выполнять контроль без переустановки объекта. Его компактные размеры 561 × 474 × 750 мм упрощают интеграцию в рабочую зону, а поворотный диск диаметром 500 мм обеспечивает устойчивое размещение изделий при реализации радиографического метода.
Диапазон вращения диска составляет 0–360 градусов, что повышает информативность контроля. Стандартная грузоподъёмность поворотного стола — 100 кг, при этом по запросу возможна установка усиленной версии под более тяжёлые изделия.
