Манипулятор Арион XRS 4L

Манипулятор Арион XRS 4L превью 1
Манипулятор Арион XRS 4L превью 2
Манипулятор Арион XRS 4L превью 3
Манипулятор Арион XRS 4L превью 4
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Автоматизированный манипулятор Арион XRS 4L предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Манипулятор может управлять положением моноблочных рентгеновских аппаратов или излучателей рентгеновских аппаратов кабельного типа.

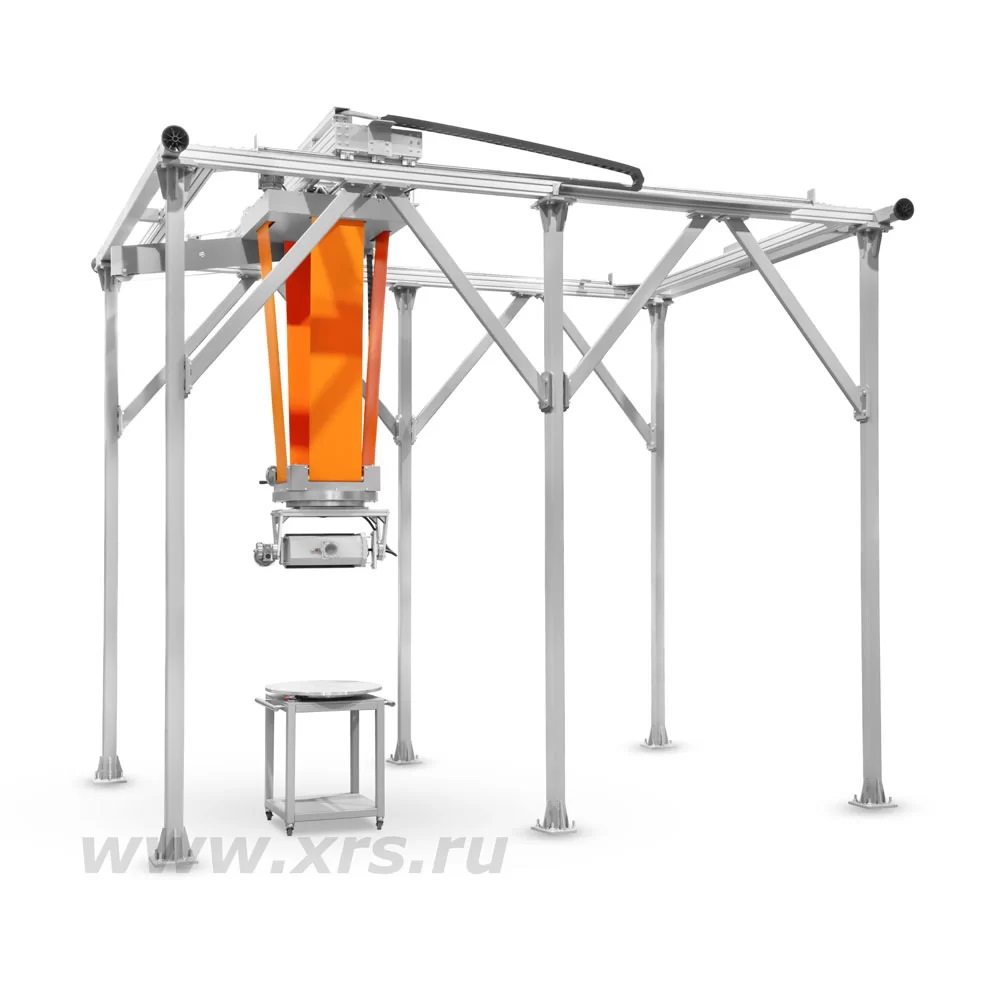

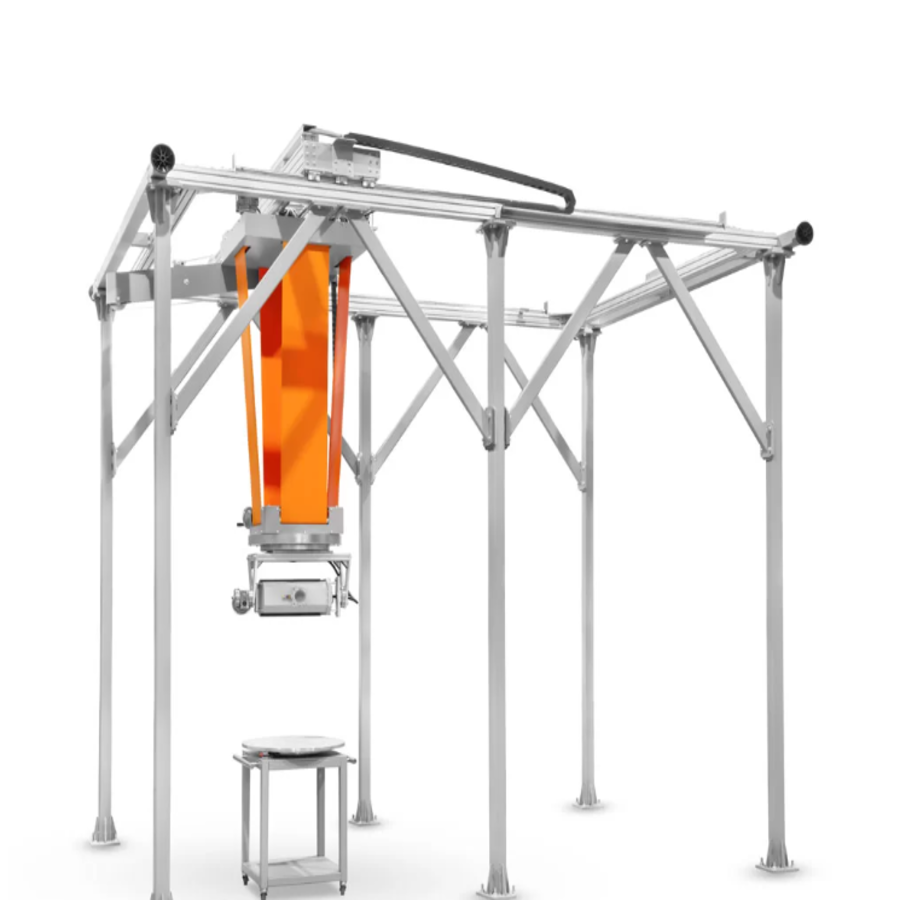

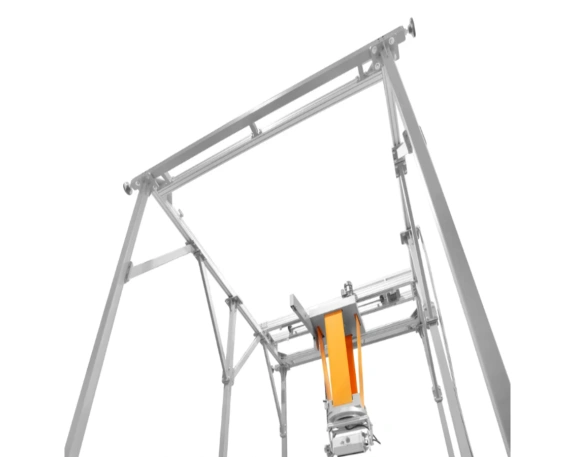

Манипулятор Арион XRS 4L. Общий вид

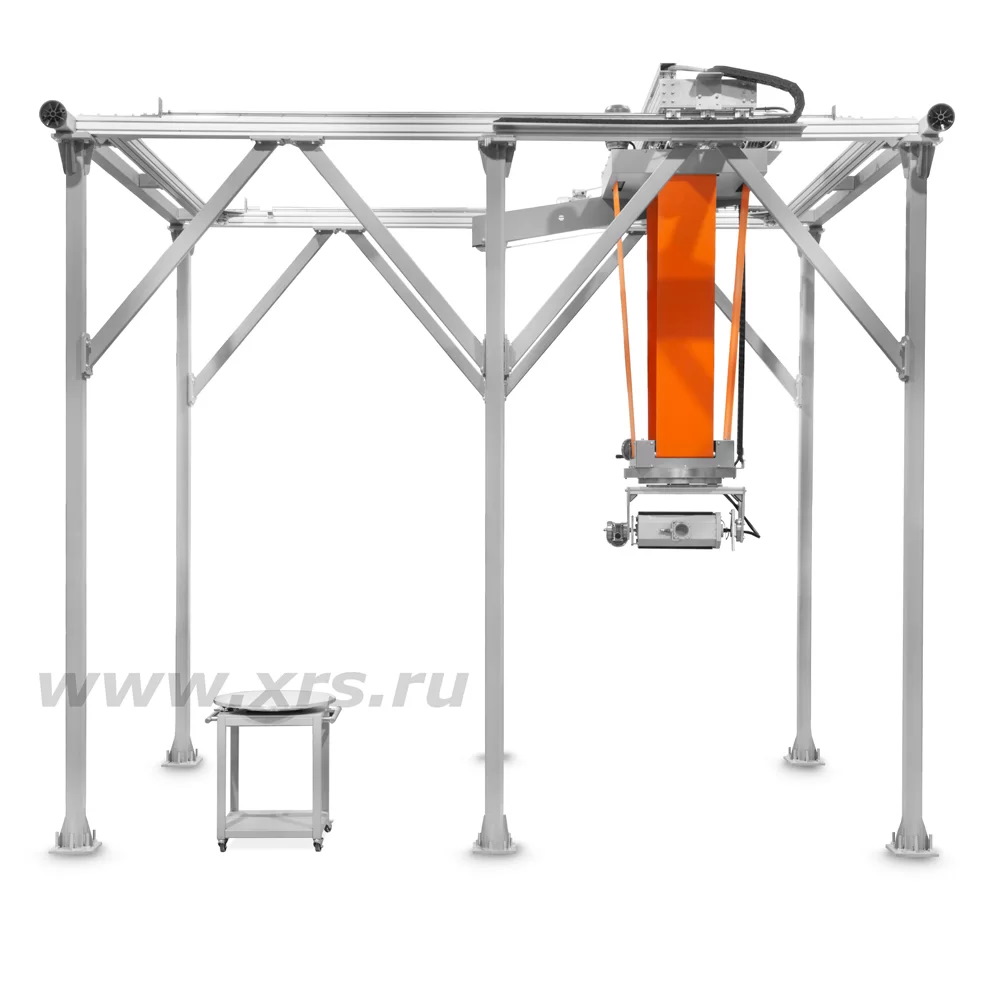

Манипулятор Арион XRS 4L. Общий вид

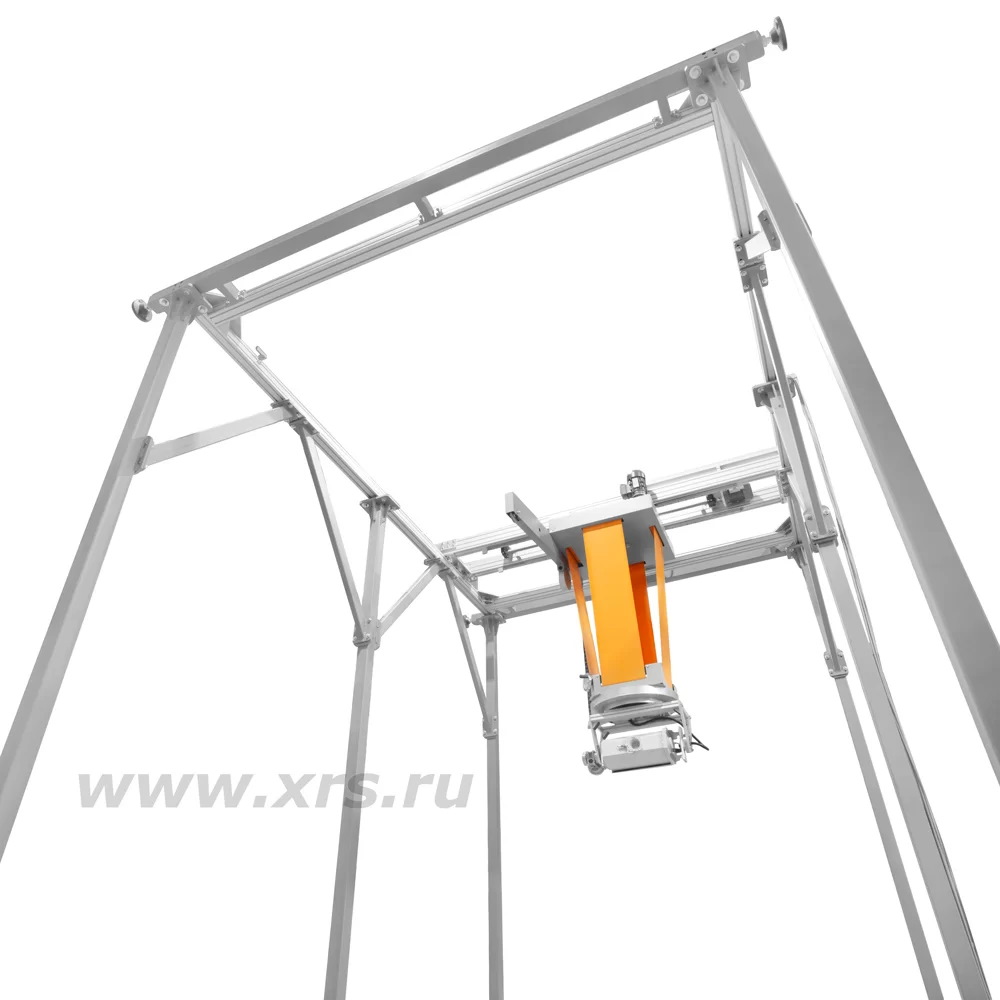

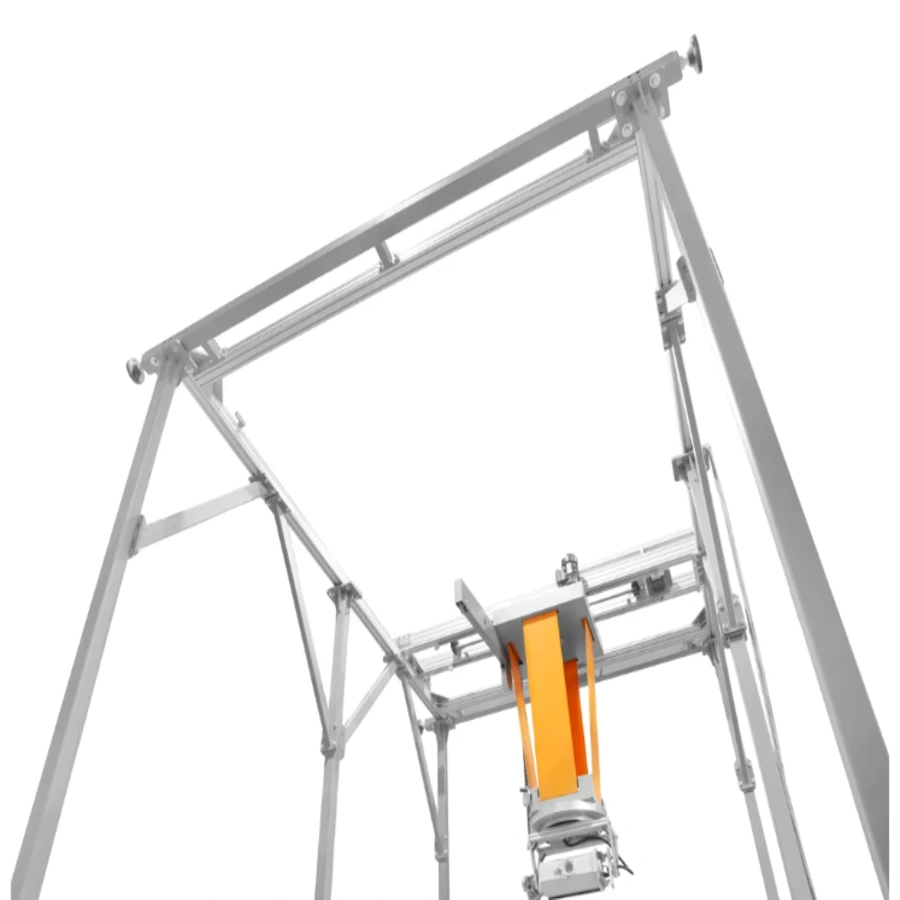

Манипулятор Арион XRS 4L имеет фермовую конструкцию, которая размещается внутри стационарной камеры радиационной защиты. Вертикальные опоры манипулятора крепятся к полу стационарной камеры через фланцы, а специальные упоры обеспечивают дополнительную фиксацию относительно стен камеры. Такое техническое решение не требует наличия прочного потолочного перекрытия, способного выдерживать нагрузку от дополнительного оборудования.

Пульт управления рентгеновским аппаратом выносится за пределы стационарной камеры. Манипулятор перемещает узел крепления с установленным излучателем рентгеновского аппарата по трем осям: X, Y и Z. Перемещения излучателя рентгеновского аппарата по вертикальной оси (Z) и горизонтальным осям (X и Y) автоматизированы. Вертикальное перемещение узла крепления с установленным излучателем рентгеновского аппарата производится с использованием трехслойных армированных лент ПВХ.

Диапазоны перемещения по оси X — 1600 мм; по оси Y — 2500 мм; по оси Z — 2100 мм

Диапазоны перемещения по оси X — 1600 мм; по оси Y — 2500 мм; по оси Z — 2100 мм

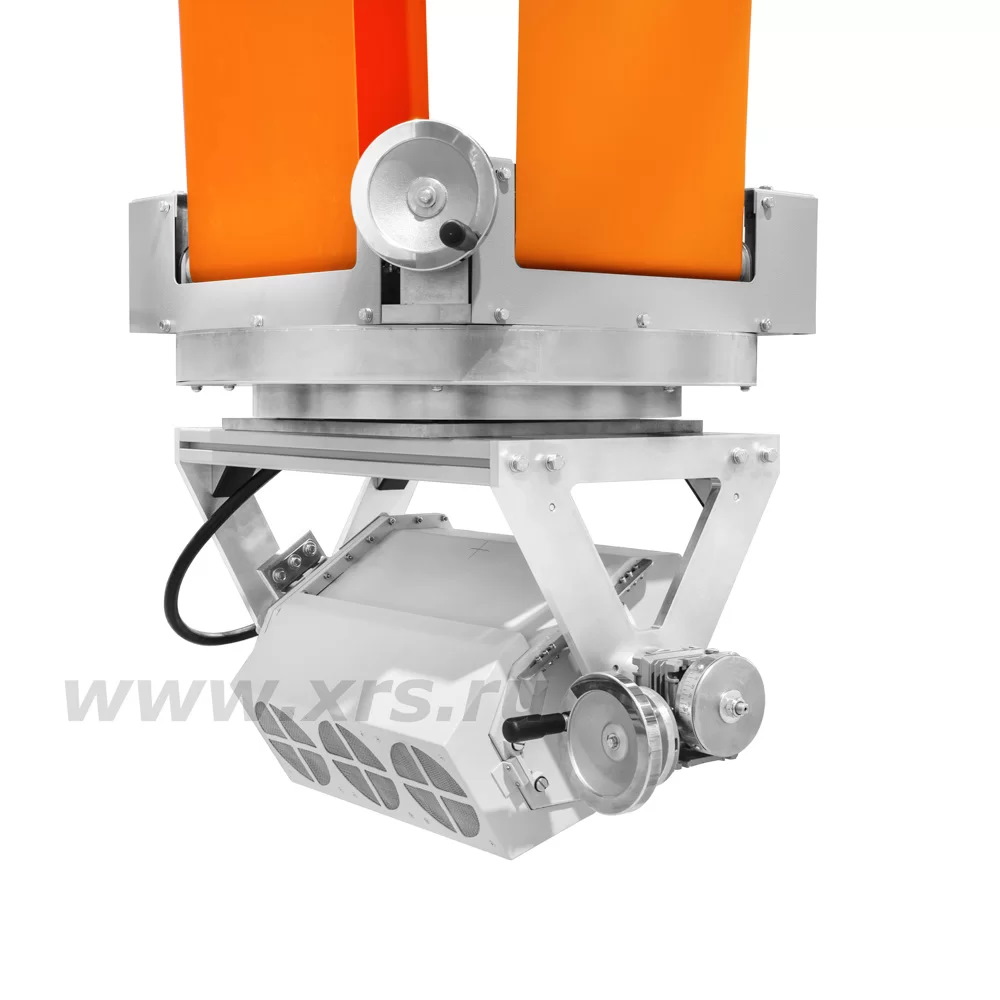

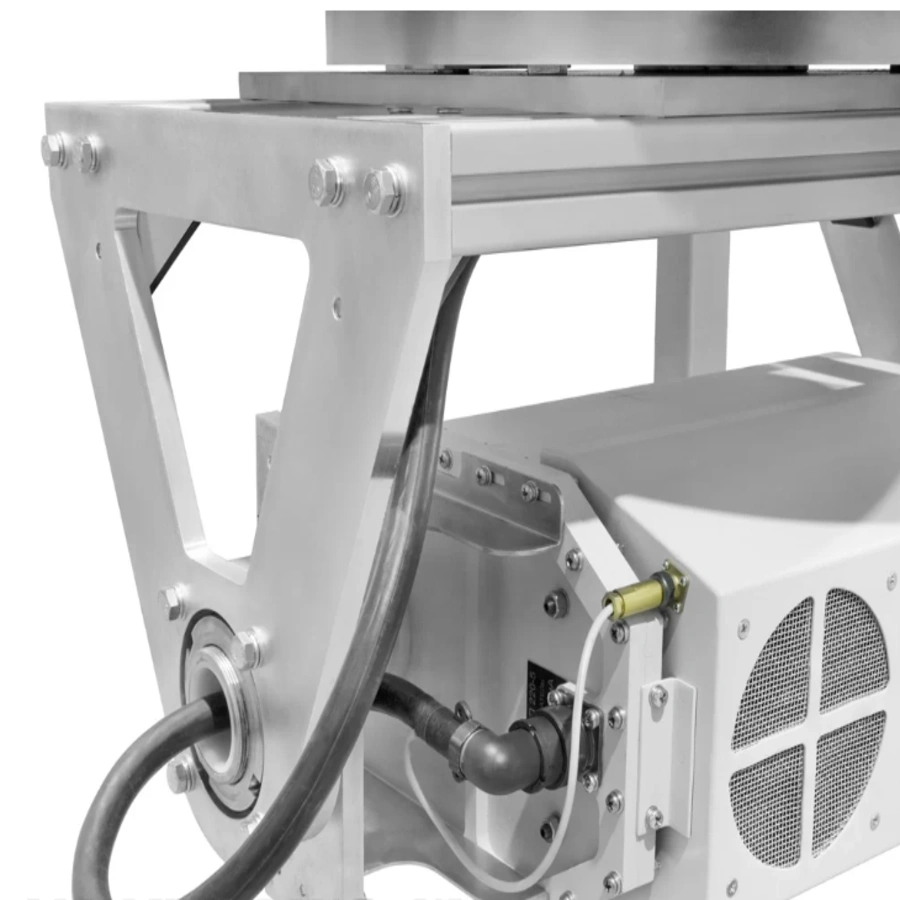

Узел крепления моноблочного рентгеновского аппарата имеет возможность механизированного ручного поворота на 360° относительно вертикальной оси и на 120° относительно горизонтальной оси. Исполнение манипулятора для рентгеновских аппаратов кабельного типа имеет диапазон поворота относительно вертикальной оси 180°.

Диапазоны поворотов рентгеновского аппарата

Диапазоны поворотов рентгеновского аппарата

Для уменьшения уровня шума, увеличения точности позиционирования и плавности хода, в приводах горизонтальных перемещений используются линейные шариковые подшипники. Поступательное движение по оси X обеспечивается шарико-винтовой передачей, по оси Y — зубчато-реечным механизмом.

Объект контроля размещается на поворотном столе диаметром 600 мм.

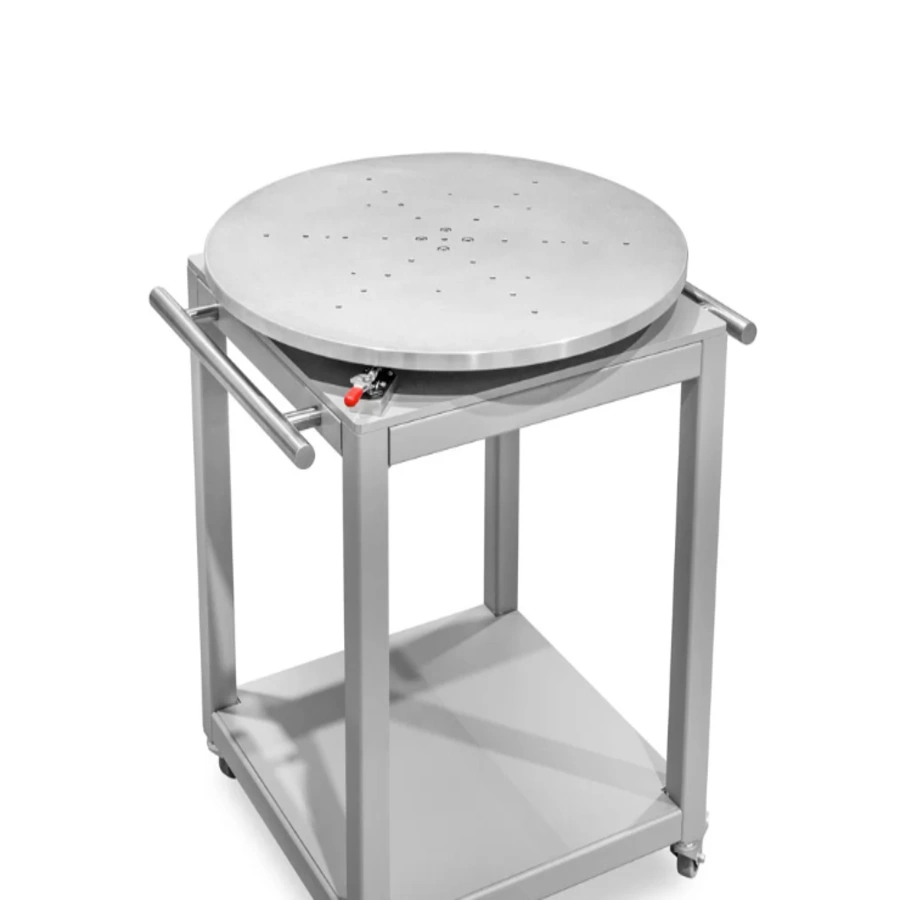

Подкатной стол

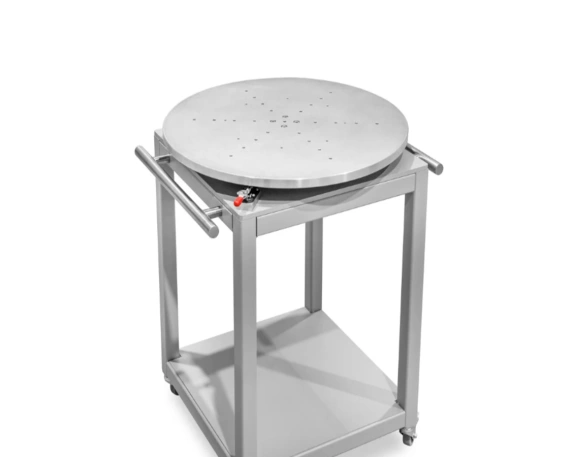

Подкатной стол

Оператор управляет манипулятором, находясь внутри камеры, при помощи беспроводного пульта управления. Помимо кнопок управления на нем расположена кнопка экстренного отключения «Аварийный СТОП», при нажатии которой немедленно отключаются все цепи питания электродвигателей манипулятора. Пульт управления также оснащен ключом для блокировки манипулятора от несанкционированного использования.

Беспроводной пульт управления манипулятором

Беспроводной пульт управления манипулятором

Монтаж и ввод в эксплуатацию манипулятора Арион XRS 4L производится специалистами предприятия-изготовителя.

Наименование параметра Значение
Параметры сети переменного тока, В/Гц ~(220±10%) / (50±1)
Общая потребляемая мощность (без учёта рентгеновского аппарата), кВт не более 1,2
Диапазон перемещения блока излучателя рентгеновского аппарата, мм
ось X
ось Y
ось Z
1600
2500
2100
Расстояние от центра излучения до пола стационарной камеры, мм
мин.
макс.
700
2800
Число степеней свободы манипулятора 5
Габаритные размеры манипулятора
(Д × Ш × В), мм
4150 × 3150 × 3700
Масса манипулятора, кг 700
Габаритные размеры подкатного стола,
(Д × Ш × В), мм
630 × 600 × 750
Масса подкатного стола, кг 80
Диаметр поворотного основания подкатного стола, мм 600
Элемент питания беспроводного пульта управления 2 × 1,5 В АА
