Рентгенографический кроулер JME «МИДИ» (JME 10)

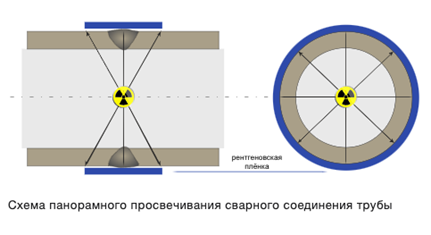

Кроулер JME 10CR2 – это усовершенствованная версия JME 10CR1 (также можно встретить название JME MIDI /JME «МИДИ»). Он предназначен для автоматического перемещения рентгеновского аппарата по трубопроводам и другим изделиям цилиндрической формы диаметра – от 240 до 1220 мм и проведения рентгенографического контроля поперечных сварных соединений методом панорамного просвечивания из центра изделия.

Данный метод является оптимальным для кольцевых швов, так как позволяет просветить все соединение за одну экспозицию.

Для сравнения, при контроле с внешней стороны объекта потребуется не менее четырех просвечиваний из разных точек и гораздо больше времени на перемещение излучателя от одного сварного соединения к другому. Кроме того, при контроле объекта изнутри легче добиться качественного снимка, затратив малое количество времени, чем при контроле с внешней стороны через 2 стенки объекта.

Основная сфера применения кроулера JME 10CR2 – неразрушающий контроль поперечных сварных швов трубопроводов методом рентгенографии в нефтяной и газовой промышленности.

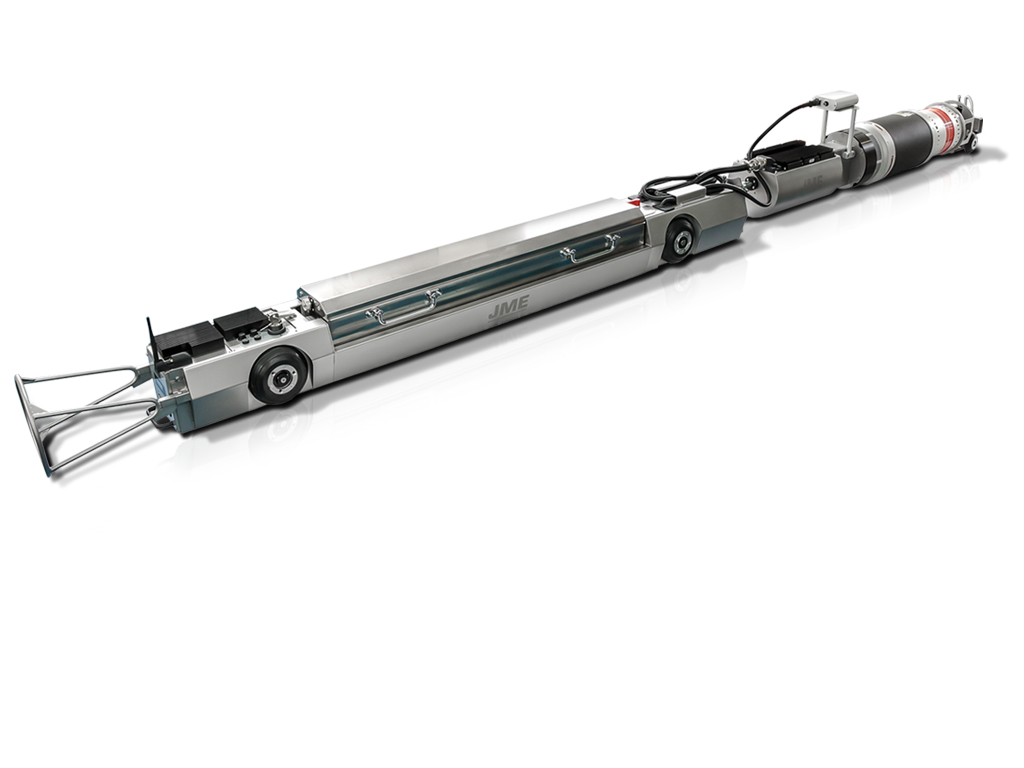

JME 10CR2 представляет собой самоходную тележку (шасси) c четырьмя колесами, двигателем мощностью 182 Вт и эвакуационным кольцом, на которой располагается блок питания (АКБ), блок управления и рентгеновский генератор.

Кроулер способен развивать скорость до 22 м/мин и преодолевать угол подъема до 20° от горизонтали.

На шасси JME 10CR2 могут быть установлены панорамные рентгеновские генераторы мощностью до 360 кВ, например,  . Оптимальный ток рентгеновской трубки при использовании совместно с кроулером – 2 – 3 мА, а размер фокусного пятна – 1,5х5 мм.

Наши менеджеры всегда готовы помочь вам подобрать рентгеновский аппарат под ваши задачи.

В качестве автономного источника питания для двигателя и рентгеновского аппарата предусмотрена батарея герметичных свинцово-кислотных аккумуляторов, напряжение которых – 120 В, а общая емкость – 24 А/ч. Одного заряда АКБ достаточно на преодоление кроулером дистанции 3 км в одну сторону (+3 км – возвращение в точку старта), а также проведение до 242 экспозиций.

Масса шасси без излучателя – 130 кг.

Длина тележки составляет 1770 мм, эвакуационного кольца – 246 мм.

JME 10CR2 оборудован датчиками, которые обеспечивают его безопасную эксплуатацию:

– конец/начало трубы (защита от выпадения из трубы);

– твердого препятствия;

– жидкости (защита от водной преграды);

– температуры внутри прибора (защита от перегрева);

– уровня заряда АКБ (защита от застревания по причине остановки двигателя).

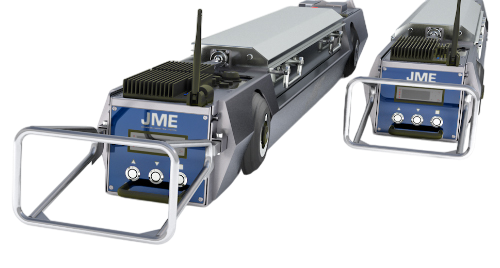

Блок управления JME 10CR2 располагается в задней части шасси и оборудован дисплеем с кнопками для ввода настроек перед началом работы,  а также процессором, с помощью которого легко обновлять ПО кроулера.

Базовый комплект поставки кроулера можно дополнить пультом дистанционного управления (ПДУ) CR2.

ПДУ CR2 – легкий, компактный, беспроводной прибор с автономным питанием от встроенного аккумулятора, удобный в эксплуатации.

Он позволяет задавать все настройки JME 10CR2, а также мониторить его состояние, в режиме реального времени. Эта функция особенно полезна при возникновении нештатных ситуаций, так как информация о неполадках сразу отображается на дисплее ПДУ и оператор может оперативно внести корректировки в режим работы кроулера, вернуть шасси в точку запуска либо перевести самоходную тележку в режим экстренной эвакуации.

Настройки кроулера, которые можно задать как с БУ кроулера перед началом его работы, так и с ПДУ перед началом и в процессе передвижения по трубе:

– напряжение и ток трубки;

– время экспозиции;

– скорость движения;

– включение/отключение работы датчиков;

– выбор системы управления остановкой кроулера у контролируемого шва и запуском экспозиции (рентгеновская/изотопная/магнитная);

– включение/отключение автовозврата шасси при долгом отсутствии сигнала от магнитной системы управления;

– включение/отключение автоматического начала движения шасси после завершения экспозиции.

Управление движением кроулера и запуском экспозиции в трубе можно осуществлять с помощью изотопной/рентгеновской либо магнитной системы.

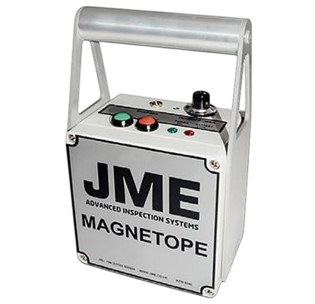

Магнитная система управления в качестве канала связи использует безопасные для оператора низкочастотные электромагнитные волны, которые генерирует магнитный передатчик (магнитоп).

В качестве приемника управляющих сигналов выступает магнитный датчик (детектор), расположенный на самоходной тележке.

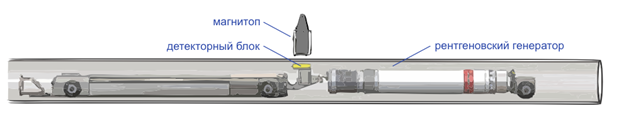

Для того чтобы центр окна выхода рентгеновского излучения генератора совпал с центром кольцевого сварного шва, магнитоп необходимо установить рядом с объектом контроля на дистанции, равной расстоянию от окна выхода излучателя до детекторного блока.

Магнитная система управления позволяет остановить кроулер точно у сварного соединения с погрешностью до ± 5 мм и может применяться на трубопроводах с толщиной стенки до 40 мм.

Изотопная/рентгеновская система управления подразумевает использование маломощного источника фотонного излучения, который располагается снаружи трубы на контролируемом стыке. Излучение проникает внутрь трубопровода и не имеет ограничений по толщине его стенки.

По умолчанию кроулер JME 10CR2 поставляется с магнитной системой управления. При необходимости его легко перевести на рентгеновскую/изотопную систему путем замены передатчика и детектора, и выбора соответствующих настроек в его блоке управления.

JME 10CR2 подходит для работы в диапазоне температур от -20° С до +70° С. По индивидуальному запросу производитель может расширить нижний предел температурного диапазона до -40° С.

Производитель предоставляет гарантию 12 месяцев на все компоненты кроулера JME 10CR2 (не включая рентгеновский генератор).

Рентгеновский генератор в базовом комплекте не поставляется.

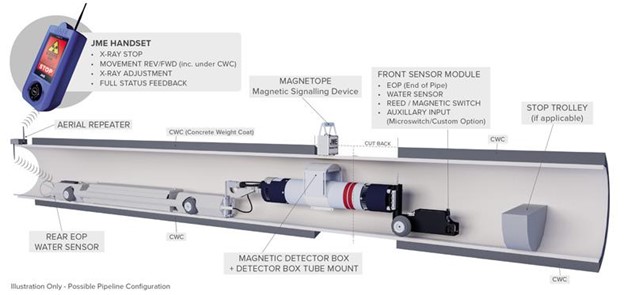

Для удобного и безопасного использования JME 10CR2, помимо ПДУ CR2, производитель разработал широкий ряд аксессуаров:

– повторитель управляющего радиосигнала для ПДУ,

– тележка экстренной эвакуации кроулера,

– многоканальное зарядное устройство для АКБ,

– аудиовизуальная сигнализация наличия рентгеновского излучения снаружи трубопровода,

– магнитный трекер, отслеживающий местоположение шасси в трубе,

– тестовый блок для автоматизированной проверки всех параметров и функций кроулера,

– набор инструментов для технического обслуживания кроулера,

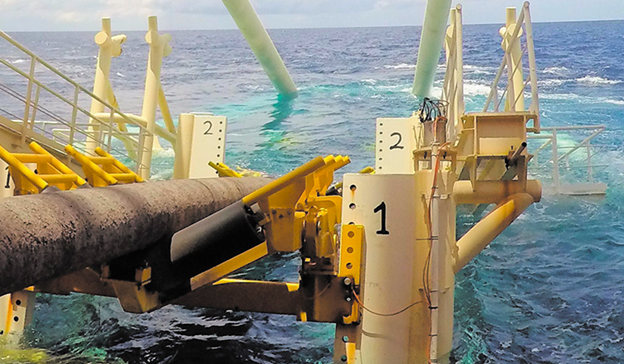

– расширенный набор датчиков и специальное крепление магнитного детектора, которое можно двигать, меняя расстояние до окна выхода излучения для дефектоскопии трубопровода с бетонным утяжеляющим покрытием, проложенного по дну моря или другого водоема.

Чтобы заказать расширенный комплект поставки, обратитесь к нашим менеджерам.

Рентгеновский кроулер JME 10CR2 – является надежным, производительным, функциональным и безопасным приспособлением для радиографического контроля кольцевых сварных соединений труб и других протяженных изделий цилиндрической формы на суше и в воде.

JME 10CR2, благодаря его простой модульной конструкции, легко эксплуатировать и обслуживать на месте проведения испытаний. Все компоненты JME 10CR2, в том числе вся электроника, выполнены из качественных материалов европейского производства, устойчивых к коррозии и низким температурам.
