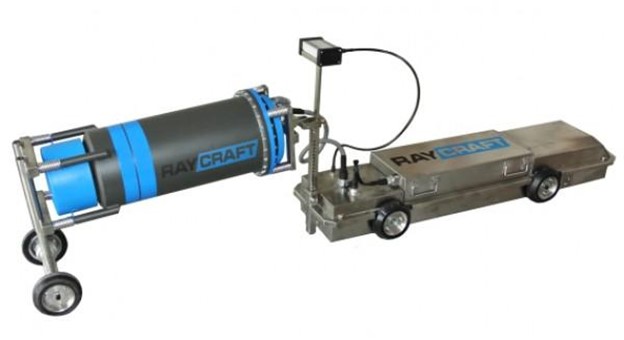

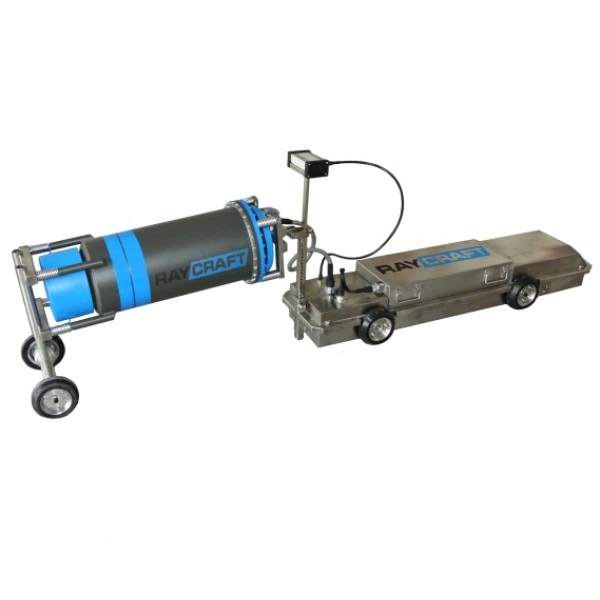

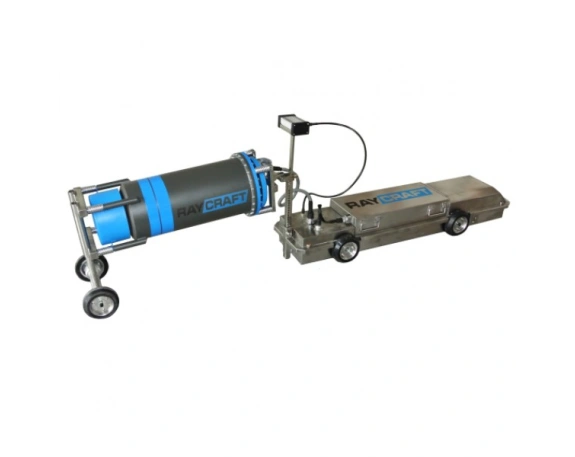

Кроулер RAYCRAFT предназначен для автоматизированного перемещения рентгеновского аппарата RAYCRAFT по трубопроводам и другим изделиям цилиндрической формы и проведения рентгенографического контроля поперечных сварных соединений методом панорамного просвечивания из центра изделия.
Данный метод является оптимальным для кольцевых швов, так как позволяет просветить все соединение за одну экспозицию. Для сравнения, при контроле с внешней стороны объекта потребуется не менее четырех просвечиваний из разных точек. Дополнительно отсутствует необходимость крепления и снятия рентген аппарата при перемещении излучателя от одного сварного соединения к другому. Кроме того, при контроле объекта изнутри легче добиться качественного снимка, затратив малое количество времени, чем при контроле с внешней стороны через 2 стенки объекта.
Основная сфера применения кроулера RAYCRAFT – неразрушающий контроль поперечных сварных швов трубопроводов методом рентгенографии в нефтяной и газовой промышленности.
В зависимости от модели кроулер позволяет проводить инспекцию труб диаметром:
- RAYCRAFT 24-56 – от 600 до 1420 мм;
- RAYCRAFT 15-40 – от 380 до 1016 мм;
- RAYCRAFT 11-28 – от 273 до 710 мм
Данные модификации между собой различаются по габаритным размерам, мощности установленного мотора, емкости источника автономного питания и, соответственно, по весу.
Наши менеджеры всегда готовы помочь вам в подборе оптимальной модели для выполнения ваших задач по рентгенографическому контролю.
Основные составляющие кроулера RAYCRAFT:

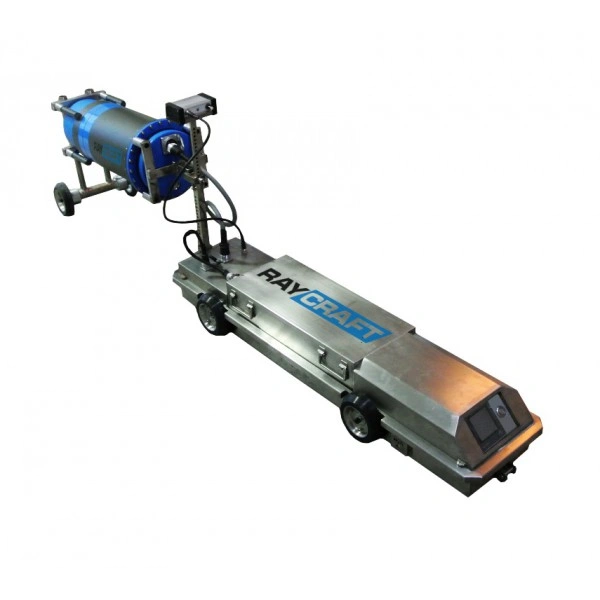

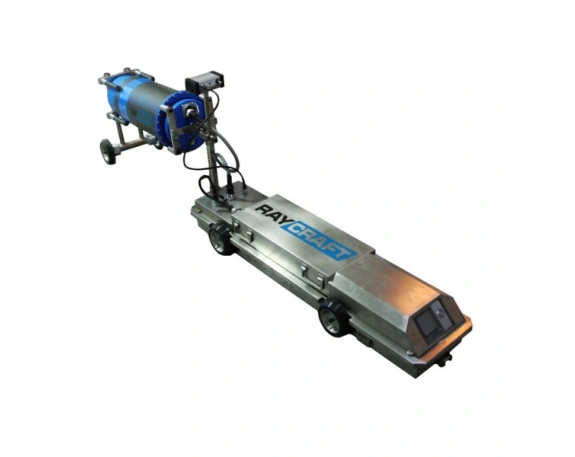

– самоходная тележка (шасси) с четырьмя колесами, для которых можно подключить полный привод;
– съемный источник автономного питания – блок аккумуляторов общим напряжением 110 В и емкостью 22 А/ч для RAYCRAFT 24-56 и RAYCRAFT 15-56, 10 А/ч для RAYCRAFT 11-28;
– рентгеновский генератор RAYCRAFT;

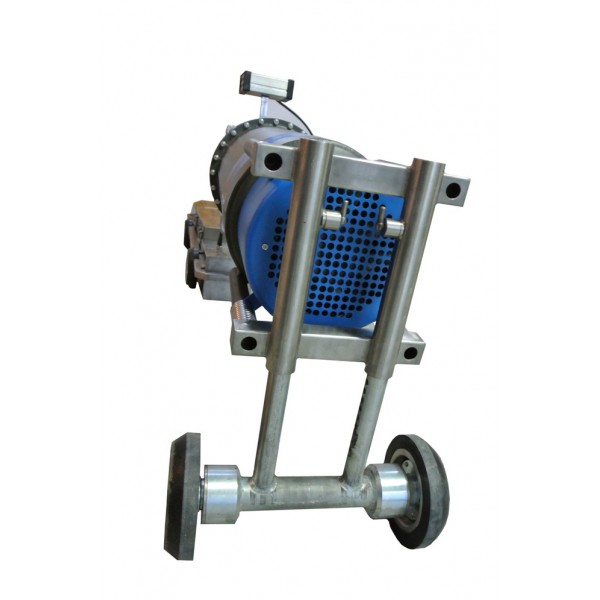

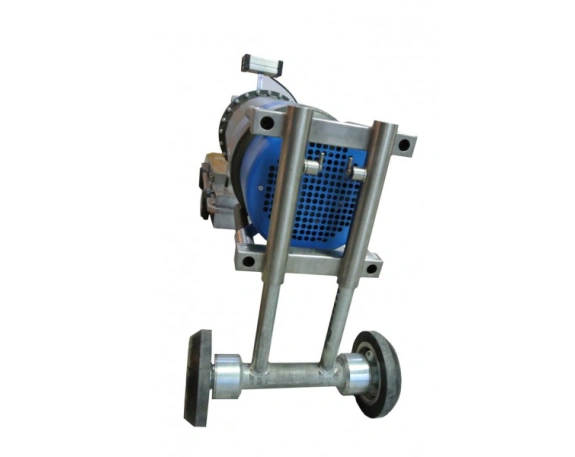

– колесный блок для рентгеновского генератора;
– электромагнитная система управления кроулером;
– набор креплений и подвесов для рентгеновского аппарата.
В корпусе самоходной тележки располагаются:
– блок управления генератором и кроулером;
– двигатель мощностью 250Вт для RAYCRAFT 24-56 и RAYCRAFT 15-56, мощностью 150 Вт – для RAYCRAFT 11-28;
– датчики уровня жидкости в трубе.
Благодаря датчикам наличия жидкости самоходная тележка защищена от застревания из-за попадания в глубокие лужи, которые могут скапливаться в трубах из-за климатических условий.
Мощность двигателя и емкость АКБ позволяют шасси RAYCRAFT двигаться со скоростью до 15 – 18 м/мин, проезжать от 5 км в одну сторону на одном заряде батареи (от 10 км в обе стороны с учетом возврата к точке запуска) и преодолевать угол подъема не менее 40° от горизонтали для RAYCRAFT 24-56 и RAYCRAFT 15-56, не менее 27° – для RAYCRAFT 11-28.
Самоходные тележки RAYCRAFT поставляются с переносными генераторами RAYCRAFT в кроулерном исполнении с максимальным значением постоянного напряжения трубки от 200 до 300 кВ и током 3 мА.
Рентгеновские трубки RAYCRAFT имеют фокусное пятно размером 1х3,6 мм и генерируют панорамное излучение с углом раствора 40°х360°.
Возможность настройки параметров выходного напряжения позволяет подобрать оптимальный режим работы рентгеновского генератора, чтобы получить необходимое качество снимков за минимальное время.
В базовом комплекте с кроулером поставляется многоканальное зарядное устройство для его АКБ.
Управление работой RAYCRAFT осуществляется с блока управления (БУ), встроенного в корпус тележки.
БУ оборудован дисплеем, клавиатурой, тумблерами управления, световым индикаторами и замком безопасности с комплектом из двух ключей.
С помощью БУ можно настроить параметры экспозиции: напряжение рентгеновской трубки в диапазоне, доступном для выбранной модели генератора, время экспозиции в диапазоне от 0,1 до 5 мин, а также запустить предварительный прогрев длительностью 24 сек.
Конструкция ПДУ – беспроводная. Электропитание прибора реализовано от встроенного аккумулятора. На панели управления есть индикатор заряда. В комплекте к ПДУ прилагается отдельного зарядное устройство.
Для управления кроулером в процессе движения по трубе предусмотрена магнитная система – это более безопасный метод по сравнению с изотопным или рентгеновским, так как в нем не используется опасное для дефектоскописта излучение.
Электромагнитная система управления состоит из магнитного датчика и приемника управляющих сигналов, расположенных на тележке, а также портативного передатчика (репера), который находится с внешней стороны трубы у оператора рентгенографического контроля.
Для остановки RAYCRAFT в нужной точке контроля репер должен находиться снаружи трубы на определенном расстоянии от шва. Данное расстояние равно расстоянию между магнитным датчиком и окном выхода рентгеновского излучателя. Точность остановки тележки при этом методе управления имеет погрешность ± 5 мм.
Для инспекции труб разного диаметра вместе с кроулером поставляется комплект расширительных валов для колес шасси и колесного блока рентгеновского генератора.
Рентгенографический кроулер RAYCRAFT адаптирован для работы в диапазоне температур от -40° С до +70° С и влажности воздуха до 90%.
Также в основной комплект поставки RAYCRAFT входит набор ЗИП и подробная инструкция по эксплуатации на русском языке.
Рентгеновский кроулер RAYCRAFT – современный, надежный, производительный, функциональный и безопасный инструментом для проведения радиографического контроля кольцевых сварных соединений труб и других протяженных цилиндрических изделий, в том числе при строительстве магистральных и промысловых нефте- и газопроводов. Аппарат легко эксплуатировать и обслуживать в полевых условиях.
