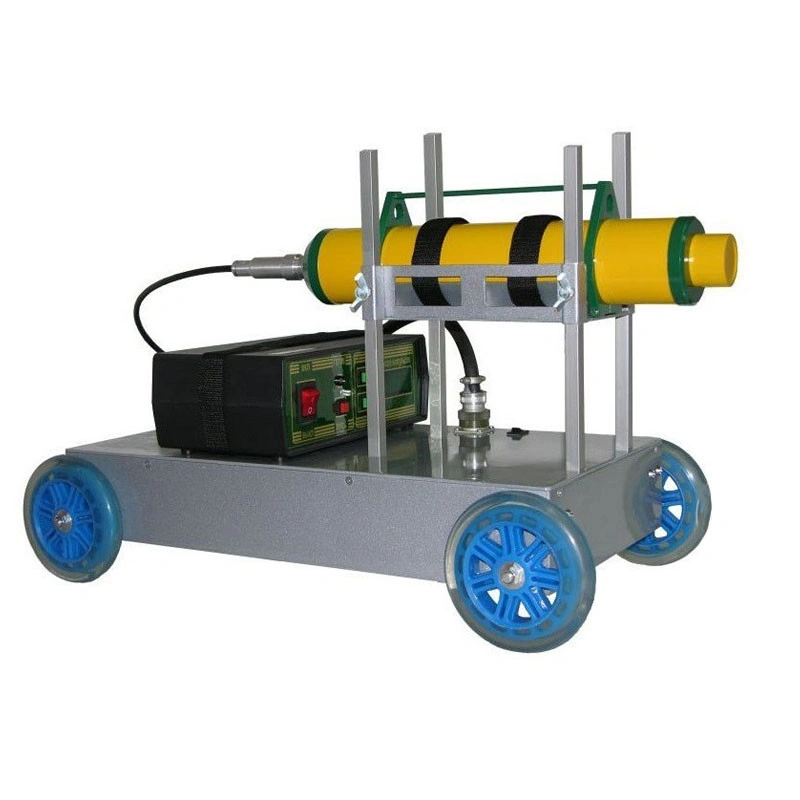

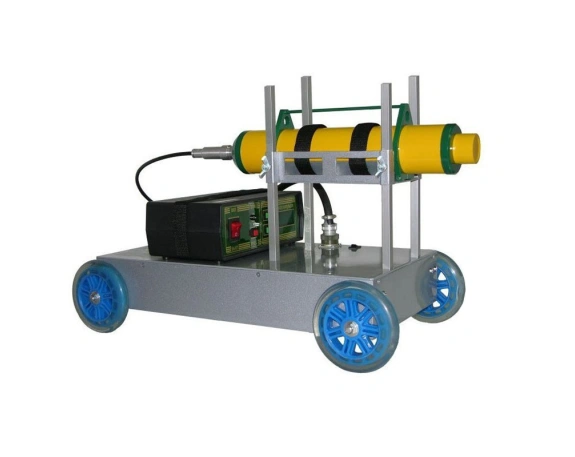

Рентгенографический кроулер Арвион представляет собой высокотехнологичный автономный комплекс, функционирующий от аккумуляторных батарей. Данное оборудование специально разработано, чтобы проводить эффективный рентгенографический метод контроля сварных швов в полевых условиях. Применение самоходной системы позволяет существенно оптимизировать рабочие процессы, увеличивая общую производительность и продлевая ресурс излучателя.
В отличие от технологий просвечивания через две стенки, использование кроулера Арвион обеспечивает получение панорамного снимка за одну экспозицию. Это гарантирует высокое качество изображения, так как воздействие происходит только на одну стенку трубы. Модель выделяется исключительной маневренностью и малым весом: при установке излучателя Арион-300 общая масса составляет всего 24 кг. Устройство способно перемещаться на расстояние до 3 км и преодолевать уклоны до 35 градусов. Интегрированный датчик крена позволяет системе успешно проходить отводы под углом до 90 градусов.
Техническое устройство и функциональные возможности
Конструкция системы включает самоходное шасси, автономный источник энергии, блок магнитного позиционирования и пульт дистанционного управления. Для обеспечения визуального мониторинга предусмотрена опциональная установка системы видеоконтроля.
Основные узлы и их характеристики:
-
Система питания: Расположена внутри платформы и состоит из 4 свинцово-кислотных аккумуляторов. Три из них обеспечивают работу привода, микропроцессорного модуля и излучателя, а выделенный 4-й аккумулятор гарантирует аварийный возврат оборудования из трубопровода.
-
Микропроцессорный контроллер: Управляет движением, точной остановкой и процессом экспозиции. Система непрерывно проводит самодиагностику и инициирует автоматический возврат при критическом падении заряда, потере сигнала радиосвязи или технических сбоях.
-
Средства навигации: Блок магнитного позиционирования фиксируется снаружи трубы на заданном удалении от стыка, обеспечивая автоматическую остановку устройства в нужной точке.
Свяжитесь с нашими инженерами для подбора оптимальной конфигурации и получения консультации Заказать звонок
Адаптация под производственные задачи
Для реализации задач, которые ставит радиографический контроль сварных соединений, кроулер может комплектоваться аппаратами серии Арион (модели 200, 250 или 300). Выбор конкретной модели зависит от требуемой проникающей способности и толщины стенки металла.
Для работы на объектах разного масштаба предусмотрена гибкая настройка ходовой части и положения излучателя. В стандартный комплект включены:
-
Наборы стоек лифта: Для центрирования источника в трубах диаметром от 500 мм до 1000 мм и от 1000 мм до 2000 мм.
-
Сменные колеса: Три варианта диаметром 72 мм, 100 мм и 145 мм. Малый диаметр оптимален для крутых подъемов на низкой скорости, в то время как большие колеса повышают проходимость и скорость на ровных участках.
Профессиональный радиографический неразрушающий контроль с применением системы Арвион позволяет достичь максимальной достоверности результатов. Оператор полностью контролирует процесс через пульт дистанционного управления, на котором отображаются индикаторы заряда всех модулей, статус работы радиоканала и готовность излучающего блока.
Эксплуатационные преимущества
Используя современный радиографический метод, специалисты получают возможность проводить инспекцию объектов большой протяженности в кратчайшие сроки. Поставка оборудования включает все необходимые зарядные устройства для платформы, блока позиционирования и пульта управления.
Применение Арвион — это гарантия того, что рентгеновский контроль будет выполнен в строгом соответствии с отраслевыми стандартами при минимальных трудозатратах.
