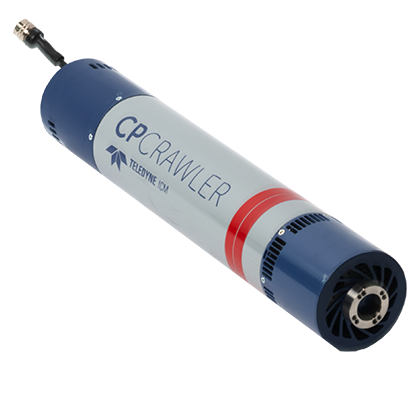

Панорамный рентгеновский генератор с боковым выходом излучения ICM SITE-X CP160CR предназначен для проведения радиографического контроля сварных соединений трубопроводов, больших емкостей и других цилиндрических конструкций диаметром от 153 мм (6 дюймов) в составе кроулеров. Метод панорамной съемки из центра изделия является оптимальным для просвечивания сварных швов цилиндрических конструкций, так как позволяет провести контроль всего соединения за одну экспозицию.
Рентгеновский блок ICM SITE-X CP160CR выполнен на основе стеклянной трубки, размер фокусного пятна которой составляет Ø4х0,5 мм (по стандарту EN12543).
Рентгеновская трубка формирует панорамный пучок излучения, перпендикулярный оси излучающего блока, с углом раствора – 360°×40°. Изоляция внутри рентгеновского блока – элегаз.
Ток на аноде трубки регулируется в диапазоне от 0,5 до 2 мА с шагом в 0,1 мА, а постоянное напряжение на катоде – от 40 до 160 кВ с шагом в 1 кВ. Фактические значения тока и напряжения излучателя могут отклоняться от установленных на БПУ не более, чем на ± 0,5%.
Возможность точной и гибкой настройки параметров излучения в сочетании с постоянным напряжением на рентгеновской трубке позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
Для данной модели рентгеновского аппарата ток при максимальном значении напряжения не превышает 2 мА, а максимальная мощность на аноде трубки составляет 320 В.
ICM SITE-X CP160CR способен просветить объект толщиной до 28 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 2).
Для трубопровода диаметром 153 мм и с толщиной стенки 22 мм время экспозиции для данного аппарата составит 25 сек, а для трубопровода диаметром 457 мм и толщиной стенки 28 мм – 10 минут.
Параметры измерены при следующих условиях: просвечивание на рентгеновскую пленку, оптическая плотность снимка – 2,0.
Диапазон рабочих температур рентгеновского генератора ICM SITE-X CP160CR – от -30 ºС до + 60ºС.
Для ввода настроек экспозиции используется компактный и легкий пульт управления (ПУ) CPRCU. Его вес составляет всего 280 грамм.
Он обрадован LED-дисплеем с регулируемой яркостью и клавиатурой с 14 кнопками. Устройство через соединительный кабель только при подготовке к проведению измерений, таким образом компоненты панели управления, чувствительные к рентгеновскому излучению, не подвергаются его разрушающему воздействию.
CPRCU состоит из высококачественных компонентов промышленного производства, устойчивых к температуре от -20°C до +70°C
С ПУ CPRCU запускается предварительный прогрев трубки длительностью от 5 до 60 мин с шагом в 1 мин и задаются значения напряжения катода шагом в 1 кВ и тока анода с шагом в 0,1 мА.
Кроме этого, ПУ контролирует заряд источника автономного питания с точностью в пределах погрешности ± 0,5%.
После ввода исходных данных ПУ отключается, далее управление рентгеновским блоком переходит к кроулеру.
Настройки времени экспозиции, запуск и остановка работы излучателя, а также общее включение прибора осуществляется через управляющее устройство кроулера
Электропитание рентгеновского генератора ICM SITE-X CP160CR осуществляется от батареи кроулера. Аппарат поддерживает диапазон постоянного напряжения питания от 40 до 60В. Ток потребления при напряжении питания 48 В составит 9 А.
Преимущества рентгеновского аппарата ICM SITE-X CP160CR
– Небольшой вес и излучающего блока – 9,9 кг.
В генераторе используется анод в виде стержня, при этом фокус выходит за пределы изолированной элегазом высоковольтной части. Такая конструкция позволяет использовать меньше свинца для генерации эффективной дозы радиационного излучения, также сам элегаз – легкая изолирующая среда. Эти конструктивные особенности позволили производителю снизить вес излучателя, что особенно актуально при работе в полевых условиях.

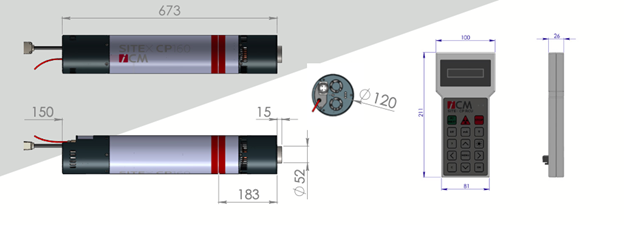

– Компактные размеры рентгеновского блока Ø 120×688 мм делают удобными транспортировку устройства от одного объекта контроля к другому и позиционирование в трубопроводе.
– Рентгеновская трубка ICM SITE-X CP160CR – источник излучения постоянной мощности, так как на ее катоде поддерживается постоянное напряжение в течение всего времени экспозиции. Эта технология является самой производительной, так как позволяет сократить практически вдвое время на рентгенографический контроль одного сварного соединения по сравнению с импульсными рентгеновскими аппаратами.
– Пульт управления CPRCU обеспечивает кроулерам широкий набор функций: гибкая регулировка напряжения и тока на излучающей трубке, контроль заряда батареи питания, а также возможность задать время автоматического предварительного прогрева излучателя.
– Излучающий блок оборудован системой вентиляции для принудительного воздушного охлаждения, чтобы обеспечивать рабочую температуру прибора. Аппарат способен поддерживать 100% цикл работы при температуре 30 ºС на открытом воздухе.
– Рентгеновский блок выполнен в пыле- и влагозащитном корпусе (класс защиты ), что позволяет использовать его для неразрушающего контроля объектов в полевых условиях при любой погоде.
Портативный рентгеновский генератор ICM SITE-X CP160CR – это высококачественный, производительный, надежный и при этом удобный в эксплуатации прибор постоянного потенциала для работы в составе кроулера при проведении неразрушающего контроля сварных стыков цилиндрических конструкций из металлов и сплавов, например, трубопроводов и емкостей толщиной до 2,8 см и диаметром от 153 мм.
В сочетании со стандартным для серии CP БПУ POWERBOX и аксессуарами аппарат может использоваться для измерений различных изделий, где востребованы другие методы съемки, в том числе и направленный с коллиматором. Также CP160CR может быть опционально оборудован комплектом из двух защитных колец, которые кроме своей основной функции служат для надежного позиционирования излучателя при проведении рентгеновской съемки и в качестве ручек для переноски. Для заказа аксессуаров и устройств в дополнение к основному комплекту поставки рентгеновского генератора обращайтесь к нашим менеджерам.
ICM SITE-X CP160CR может применяться в нефтяной, газовой, химической и других отраслях.
Помните, что залог долгой бесперебойной работы любого аппарата рентгенографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
