Панорамный рентгеновский генератор с боковым выходом излучения ICM SITE-X CP300CR предназначен для проведения радиографического контроля сварных соединений трубопроводов, больших емкостей и составе кроулеров. Метод панорамной съемки из центра изделия является оптимальным для просвечивания сварных швов цилиндрических конструкций, так как позволяет провести контроль всего соединения за одну экспозицию.
Рентгеновский блок ICM SITE-X CP300CR выполнен на основе металлокерамической трубки, размер фокусного пятна которой составляет Ø5,5х0,5 мм (по стандарту EN12543).
Рентгеновская трубка формирует панорамный пучок излучения, перпендикулярный оси излучающего блока, с углом раствора – 360°×40°. Изоляция внутри рентгеновского блока – элегаз.
Ток на аноде трубки регулируется в диапазоне от 0,5 до 10 мА с шагом в 0,1 мА, а постоянное напряжение на катоде – от 30 до 300 кВ с шагом в 1 кВ. Фактические значения тока и напряжения излучателя могут отклоняться от установленных на БПУ не более, чем на ± 0,5%.
Возможность точной и гибкой настройки параметров излучения в сочетании с постоянным напряжением на рентгеновской трубке позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
Для данной модели рентгеновского аппарата ток при максимальном значении напряжения не превышает 2,5 мА, а максимальная мощность на аноде трубки составляет 750 В.
ICM SITE-X CP300CR способен просветить объект толщиной до 52 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 2).
Диапазон рабочих температур рентгеновского генератора ICM SITE-X CP300CR – от -30 ºС до + 60ºС.

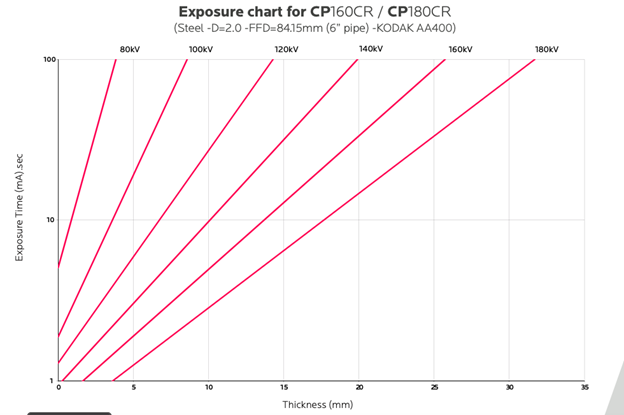

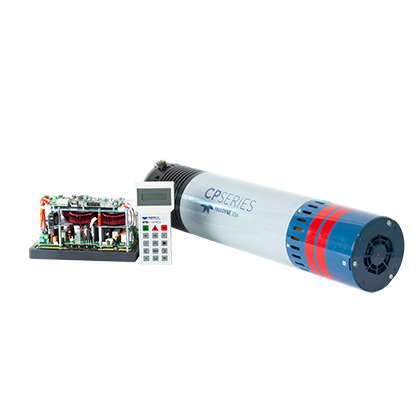

Питание излучателя и управление настройками экспозиции осуществляется через блок питания и управления (БПУ), который состоит из основного БПУ CR BOX и карманного пульта управления (ПУ) CPRCU.
CR BOX не имеет своего корпуса, дисплея и клавиатуры, встраивается непосредственно в кроулер, подключается к его управляющему устройству и источнику автономного питания (ИАП).
Для поддержания работы CR BOX ИАП достаточно выдавать на выходе постоянное напряжение от 40 до 145 В, каков бы ни был уровень заряда каждого элемента питания, что позволяет максимально использовать емкость батареи.
CR BOX при наличии необходимого электропитания проводит прямое измерение напряжения на катоде рентгеновской трубки и автоматически поддерживает стабильность параметров экспозиции в пределах ± 0,5%, таким образом обеспечивая постоянство качества снимков.
Для экономии заряда батареи CR BOX оснащен автоматической системой постоянной готовности, которая, к примеру, отключает охлаждающий вентилятор излучателя, если несколько минут не поступает никаких команд, контролирует заряд батареи с точностью до ± 0,2%, а при отключении питания сохраняет в памяти настройки текущего измерения, чтобы легко и быстро запустить его заново.

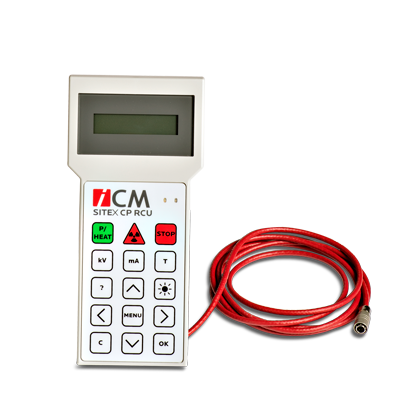

Компактный и легкий ПУ CPRCU оборудован LED-дисплеем с регулируемым контрастом и клавиатурой с 14 кнопками. Устройство подключается к CR BOX через соединительный кабель только при подготовке к проведению измерений, таким образом компоненты панели управления, чувствительные к рентгеновскому излучению, не подвергаются его разрушающему воздействию.
С CR BOX запускается предварительный прогрев трубки длительностью от 5 до 60 мин с шагом в 1 мин и вводятся настройки экспозиции: напряжение катода шагом в 1 кВ и ток анода с шагом в 0,1 мА. Кроме этого, ПУ контролирует заряд батареи кроулера с точностью в пределах погрешности ± 0,5%. После ввода исходных данных ПУ отключается, далее управление рентгеновским блоком переходит к кроулеру.
Настройки времени экспозиции, запуск и остановка работы излучателя, а также общее включение прибора осуществляется через управляющее устройство кроулера, при этом команды проходят через соединительный кабель от CR BOX к генератору и обратно от генератора к CR BOX с обратной связью об успешном выполнении каждого измерения.
БПУ состоит из высококачественных компонентов промышленного производства и способны работать в широком диапазоне температур – от -25°C до +85°C
Преимущества рентгеновского аппарата ICM SITE-X CP300CR
– Небольшой вес и излучающего блока для аппарата такой мощности – 29,4 кг.
В генераторе используется анод в виде стержня, при этом фокус выходит за пределы изолированной элегазом высоковольтной части. Такая конструкция позволяет использовать меньше свинца для генерации эффективной дозы радиационного излучения, также сам элегаз – легкая изолирующая среда. Эти конструктивные особенности позволили производителю снизить вес излучателя, что особенно актуально при работе в полевых условиях.

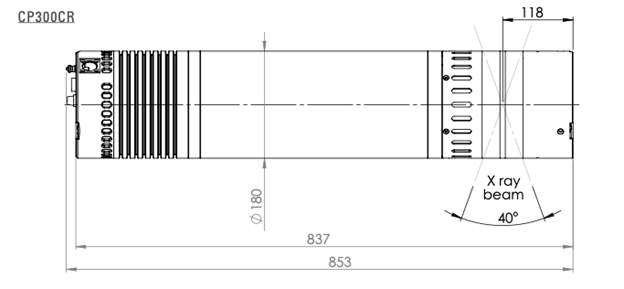

– Компактные размеры рентгеновского блока Ø 180×837 мм делают удобными транспортировку устройства от одного объекта контроля к другому и позиционирование в трубопроводе.
– Рентгеновская трубка ICM SITE-X CP300CR – источник излучения постоянной мощности, так как на ее катоде поддерживается постоянное напряжение в течение всего времени экспозиции. Эта технология является самой производительной, так как позволяет сократить практически вдвое время на рентгенографический контроль одного сварного соединения по сравнению с импульсными рентгеновскими аппаратами.
– Пульт управления CPRCU обеспечивает кроулерам широкий набор функций: гибкая регулировка напряжения и тока на излучающей трубке, контроль заряда батареи питания, а также возможность задать время автоматического предварительного прогрева излучателя.
– Излучающий блок оборудован системой вентиляции для принудительного воздушного охлаждения, чтобы обеспечивать рабочую температуру прибора. Аппарат способен поддерживать 100% цикл работы при температуре 30 ºС на открытом воздухе.
– Рентгеновский блок выполнен в пыле- и влагозащитном корпусе (класс защиты IP66), что позволяет использовать его для неразрушающего контроля объектов в полевых условиях при любой погоде.
Портативный рентгеновский генератор ICM SITE-X CP300CR – это высококачественный, мощный, производительный, надежный и при этом удобный в эксплуатации прибор постоянного потенциала для работы в составе кроулера при проведении неразрушающего контроля сварных стыков цилиндрических конструкций из металлов и сплавов большой толщины, например, магистральных трубопроводов.
В сочетании со стандартным для серии CP БПУ POWERBOX и аксессуарами аппарат может использоваться для измерений различных изделий, где востребованы другие методы съемки. Для заказа аксессуаров и устройств в дополнение к основному комплекту поставки рентгеновского генератора обращайтесь к нашим менеджерам.
ICM SITE-X CP300CR может применяться в нефтяной, газовой, химической и других отраслях.
Помните, что залог долгой бесперебойной работы любого аппарата рентгенографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
