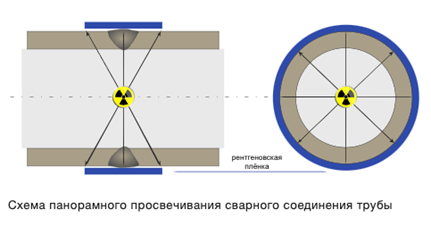

JME 10CR2S предназначен для автоматического перемещения рентгеновского аппарата по трубопроводам и другим изделиям цилиндрической формы диаметра – от 305 до 1220 мм и проведения рентгенографического контроля поперечных сварных соединений методом панорамного просвечивания из центра изделия.
Данный метод является оптимальным для кольцевых швов, так как позволяет просветить все соединение за одну экспозицию.
Для сравнения, при контроле с внешней стороны объекта потребуется не менее четырех просвечиваний из разных точек и гораздо больше времени на перемещение излучателя от одного сварного соединения к другому. Кроме того, при контроле объекта изнутри легче добиться качественного снимка, затратив малое количество времени, чем при контроле с внешней стороны через 2 стенки объекта.
Основная сфера применения кроулера JME 10CR2S – неразрушающий контроль поперечных сварных швов трубопроводов методом рентгенографии в нефтяной и газовой промышленности.

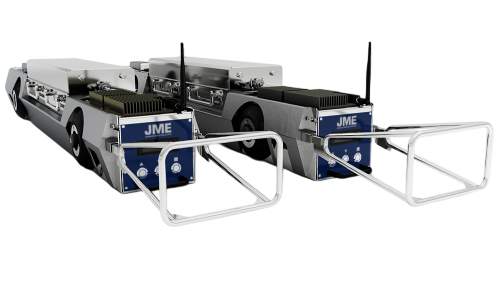

JME 10CR2S представляет собой самоходную тележку (c четырьмя колесами, двигателем мощностью 182 Вт и эвакуационным кольцом), на которой располагается блок питания (АКБ), блок управления и рентгеновский генератор.
JME 10CR2S по своему функционалу полностью соответствует JME 10CR2S (усовершенствованной версии JME 10CR1/JME MIDI /JME «МИДИ»), но легче и компактнее.
Масса самоходной тележки (шасси) JME 10CR2S – 99 кг (на 31 кг легче JME 10CR2), а длина без учета эвакуационного кольца – 1370 мм (на 330 мм короче JME 10CR2).
Эти параметры делают более удобными транспортировку и загрузку кроулера в трубу, а также позволяют кроулеру преодолевать трубопроводы с радиусом изгиба от 5 до 40 диаметров (в зависимости от величины диаметра).
JME 10CR2S способен развивать скорость до 22 м/мин и преодолевать угол подъема до 20° от горизонтали.
На шасси JME 10CR2S могут быть установлены панорамные рентгеновские генераторы мощностью от 160 до 360 кВ, например, .
Наши менеджеры всегда готовы помочь вам подобрать рентгеновский аппарат под ваши задачи.
В качестве автономного источника питания для двигателя и рентгеновского аппарата предусмотрена батарея герметичных свинцово-кислотных аккумуляторов, напряжение которых – 120 В, а общая емкость – 15 А/ч. Одного заряда АКБ достаточно для 65 минут непрерывной экспозиции (или на 65 экспозиций длительностью по 1 минуте).
JME 10CR2S оборудован датчиками, которые обеспечивают его безопасную эксплуатацию:
– конец/начало трубы (защита от выпадения из трубы);
– твердого препятствия;
– жидкости (защита от водной преграды);
– температуры внутри прибора (защита от перегрева);
– уровня заряда АКБ (защита от застревания по причине остановки двигателя).
Блок управления JME 10CR2S располагается в задней части шасси и оборудован дисплеем с кнопками для ввода настроек перед началом работы, а также процессором, с помощью которого легко обновлять ПО кроулера.
Базовый комплект поставки кроулера можно дополнить пультом дистанционного управления (ПДУ) CR2.
ПДУ CR2 – легкий, компактный, беспроводной прибор с автономным питанием от встроенного аккумулятора, удобный в эксплуатации.
Он позволяет задавать все настройки JME 10CR2S, а также мониторить его состояние, в режиме реального времени. Эта функция особенно полезна при возникновении нештатных ситуаций, так как информация о неполадках сразу отображается на дисплее ПДУ и оператор может оперативно внести корректировки в режим работы кроулера, вернуть шасси в точку запуска либо перевести самоходную тележку в режим экстренной эвакуации.
Настройки кроулера, которые можно задать как с БУ кроулера перед началом его работы, так и с ПДУ перед началом и в процессе передвижения по трубе:
– напряжение и ток трубки;
– время экспозиции;
– скорость движения;
– включение/отключение работы датчиков;
– выбор системы управления остановкой кроулера у контролируемого шва и запуском экспозиции (рентгеновская/изотопная/магнитная);
– включение/отключение автовозврата шасси при долгом отсутствии сигнала от магнитной системы управления;
– включение/отключение автоматического начала движения шасси после завершения экспозиции.
Управление движением кроулера и запуском экспозиции в трубе можно осуществлять с помощью изотопной/рентгеновской либо магнитной системы.

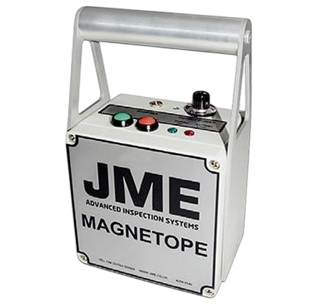

Магнитная система управления в качестве канала связи использует безопасные для оператора низкочастотные электромагнитные волны, которые генерирует магнитный передатчик (магнитоп).
В качестве приемника управляющих сигналов выступает магнитный датчик (детектор), расположенный на самоходной тележке.

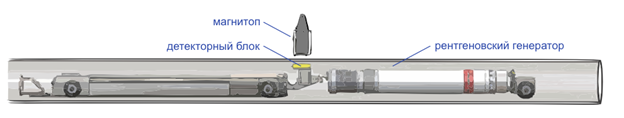

Для того чтобы центр окна выхода рентгеновского излучения генератора совпал с центром кольцевого сварного шва, магнитоп необходимо установить рядом с объектом контроля на дистанции, равной расстоянию от окна выхода излучателя до детекторного блока.
Магнитная система управления позволяет остановить кроулер точно у сварного соединения с погрешностью до ± 5 мм и может применяться на трубопроводах с толщиной стенки до 40 мм.
Изотопная/рентгеновская система управления подразумевает использование маломощного источника фотонного излучения, который располагается снаружи трубы на контролируемом стыке. Излучение проникает внутрь трубопровода и не имеет ограничений по толщине его стенки.
По умолчанию кроулер JME 10CR2S поставляется с магнитной системой управления. При необходимости его легко перевести на рентгеновскую/изотопную систему путем замены передатчика и детектора, и выбора соответствующих настроек в его блоке управления.
JME 10CR2S подходит для работы в диапазоне температур от -20° С до +70° С. По индивидуальному запросу производитель может расширить нижний предел температурного диапазона до -40° С.
Рентгеновский генератор в базовом комплекте не поставляется.

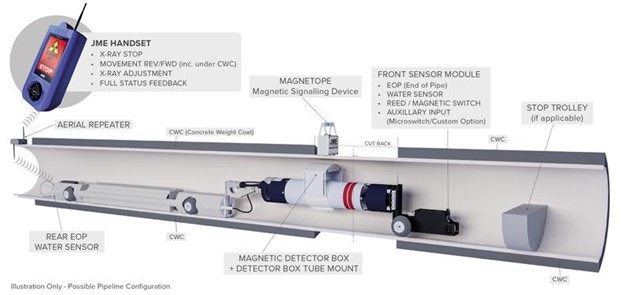

Для удобного и безопасного использования JME 10CR2S, помимо ПДУ CR2, производитель разработал широкий ряд аксессуаров:
– повторитель управляющего радиосигнала для ПДУ,
– тележка экстренной эвакуации кроулера,
– многоканальное зарядное устройство для АКБ,
– аудиовизуальная сигнализация наличия рентгеновского излучения снаружи трубопровода,
– магнитный трекер, отслеживающий местоположение шасси в трубе,
– тестовый блок для автоматизированной проверки всех параметров и функций кроулера,
– набор инструментов для технического обслуживания кроулера,

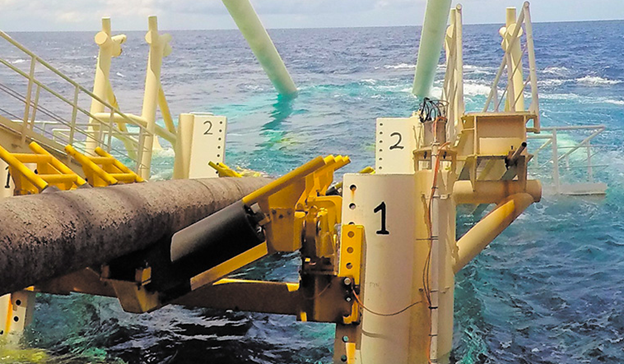

– расширенный набор датчиков и специальное крепление магнитного детектора, которое можно двигать, меняя расстояние до окна выхода излучения, для дефектоскопии трубопровода с бетонным утяжеляющим покрытием, проложенного по дну моря или другого водоема.
Чтобы заказать расширенный комплект поставки, обратитесь к нашим менеджерам.
Рентгеновский кроулер JME 10CR2S – является компактным, надежным, производительным, функциональным и безопасным приспособлением для радиографического контроля кольцевых сварных соединений труб и других протяженных изделий цилиндрической формы на суше и в воде.
JME 10CR2S, благодаря его простой модульной конструкции, легко эксплуатировать и обслуживать на месте проведения испытаний. Все компоненты JME 10CR2S, в том числе вся электроника, выполнены из качественных материалов европейского производства, устойчивых к коррозии и низким температурам.
