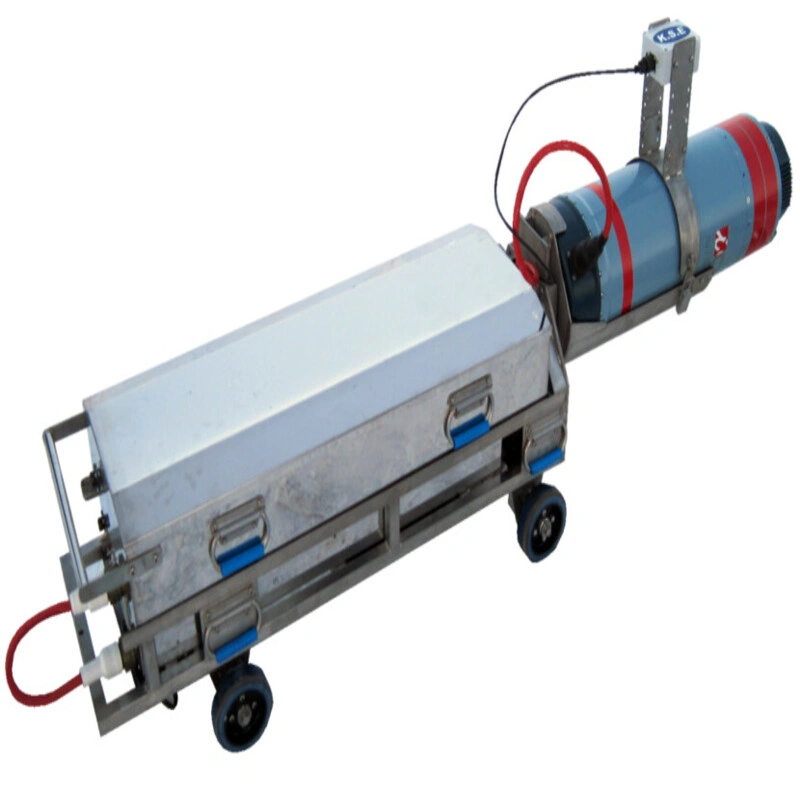

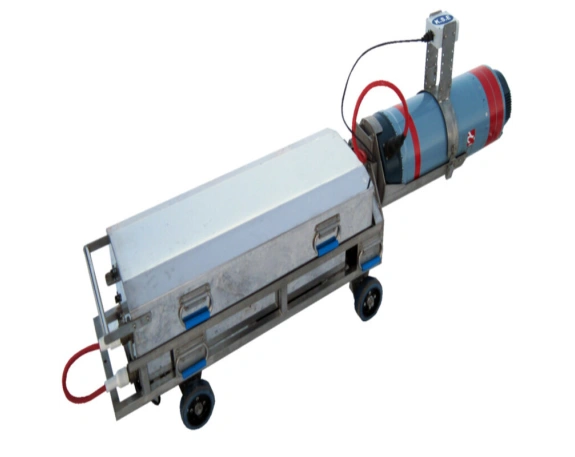

Рентгеновский кроулер С-300 представляет собой специализированный самоходный автоматизированный комплекс, созданный для реализации панорамного обследования кольцевых стыков трубопроводов. Данное устройство самостоятельно передвигается во внутренней полости трубы, гарантируя идеальное позиционирование излучающего оборудования точно напротив исследуемого участка. Применение такой системы позволяет существенно оптимизировать радиографический контроль сварных соединений в полевых условиях.
Область применения и технические параметры
Основным назначением С-300 является работа на объектах строительства магистральных и промысловых сетей, преимущественно в нефтегазовом секторе. Базовая модификация эффективно функционирует с трубопроводами, диаметр которых варьируется в диапазоне от 219 мм до 500 мм. При этом технические возможности комплекса позволяют проводить качественный радиографический неразрушающий контроль конструкций с толщиной стенки до 50 мм.
Устройство обладает универсальным шасси, которое адаптировано для совместной эксплуатации с различными типами генераторов излучения, включая продукцию марок РПД (Рентгеновский Переносной Дефектоскоп), ICM и Balteau. Для обеспечения предельной точности остановки в зоне обследования используется система электромагнитного позиционирования, управляемая внешним изотопным репером.
Получите консультацию по подбору оборудования для вашего объекта Заказать звонок
Особенности конструкции и модификации
На профильном рынке представлены усовершенствованные версии прибора, такие как С-300М и С-300МК. Данные модели характеризуются повышенным коэффициентом надежности и позволяют получать снимки более высокого качества. В типовой состав комплекса, например, для исполнения С-300 МН, входят следующие компоненты:
-
Несущая рама (самоходное шасси);
-
Рентгеновский аппарат (например, модель РПД-250 СПК (Рентгеновский Переносной Дефектоскоп — 250 С панорамным коллиматором));
-
Аккумуляторный блок и панель управления;
-
Детекторное устройство (приемник) и пульт дистанционного управления репером.
Преимущества эксплуатации
Использование автоматизированной системы полностью исключает трудозатраты на ручное перемещение дефектоскопической техники внутри магистрали. Четырехколесный привод обеспечивает высокую проходимость, позволяя установке преодолевать уклоны величиной от 30 до 40 градусов. Кроме того, внедряемый рентгенографический метод контроля сварных швов с использованием кроулера значительно повышает безопасность персонала, так как дистанционное управление сводит к минимуму радиационную нагрузку на оператора.
Применение современных комплексов типа С-300 — это надежный и эффективный радиографический метод обеспечения качества критически важных инфраструктурных объектов.
