Кроулер СТРЕЛА-2В предназначен для автоматизированного перемещения рентгеновского аппарата по трубопроводам и другим изделиям цилиндрической формы диаметром от 219 до 355 мм и проведения рентгенографического контроля поперечных сварных соединений методом панорамного просвечивания из центра изделия.
Данный метод является оптимальным для кольцевых швов, так как позволяет просветить все соединение за одну экспозицию. Для сравнения, при контроле с внешней стороны объекта потребуется не менее четырех просвечиваний из разных точек. Дополнительно отсутствует необходимость крепления и снятия рентген аппарата при перемещении излучателя от одного сварного соединения к другому. Кроме того, при контроле объекта изнутри легче добиться качественного снимка, затратив малое количество времени, чем при контроле с внешней стороны через 2 стенки объекта.
Основная сфера применения кроулера СТРЕЛА-2В – неразрушающий контроль поперечных сварных швов трубопроводов методом рентгенографии в нефтяной и газовой промышленности, в том числе для труб с толщиной стенки более 40 мм, которые широко используются при строительстве промысловых и магистральных нефте- и газопроводов в экстремальных климатических условиях, а также на дне моря.

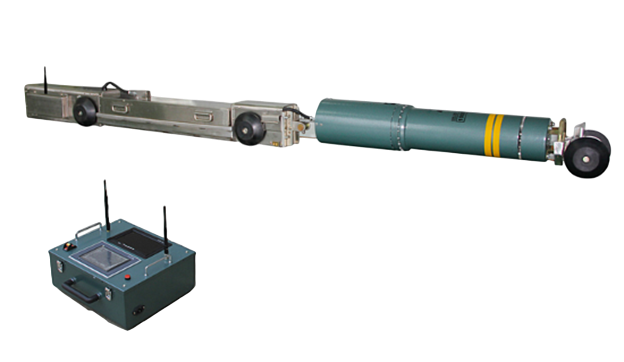

СТРЕЛА-2В представляет собой самоходную тележку, в модулях которой располагаются блок питания, блок управления и рентгеновский генератор. Весь комплект оборудования весит 80 кг.
Самоходная тележка оборудована двигателем мощностью 400Вт и шестью колесами. Такая мощность двигателя позволяет кроулеру развивать скорость до 16 – 18 м/мин в зависимости от условий проведения работ, преодолевать угол подъема до 30° и проходить до 1 км при проведении измерений.
Кроулер поставляется с панорамным рентгеновским генератором XXHА-1005. В его состав входит стеклянная рентгеновская трубка ХС40В, размер фокусного пятна которой – 1х1,5 мм, угол раствора излучения – 40° х 360°, а средний срок службы составляет 5000 часов.
Также в состав генератора входит высоковольтный блок, катушка повышающего трансформатора которого изготовлена с использованием передовых европейских технологий. Катушка является «сердцем» генератора, так как именно она обеспечивает стабильные напряжение и ток на рентгеновской трубке. От этих параметров зависит качество излучения, а соответственно, и рентгеновских снимков.
XXHА-1005 генерирует стабильное равномерное излучение с постоянным напряжением на катоде от 40 до 100 кВ и током анода 5 мА. Такие характеристики позволяют аппарату просветить трубопровод с толщиной стенки до 10 мм по стали (параметр измерен при съемке на пленку AGFA D7).
В качестве автономного источника питания для двигателя и рентгеновского аппарата предусмотрена батарея литиевых аккумуляторов производства японской фирмы Panasonic, общая емкость которых составляет 7 А/час, а напряжение – 120 В.
Для заряда батареи в комплекте с кроулером поставляется многоканальное зарядное устройство.
Особым преимуществом данного кроулера является визуальная система позиционирования.

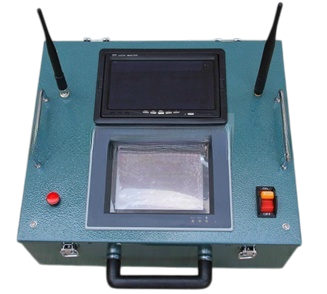

В состав этой системы входят видеокамера с передатчиком, установленные на тележку кроулера, и беспроводной переносной блок управления (ПБУ) с приемником и монитором, находящийся у дефектоскописта.
.jpg)
Приемник и передатчик связываются между собой с помощью электромагнитных волн в микроволновом диапазоне.
Такой канал связи:
– позволяет передавать изображение с камеры на монитор и команды управления в режиме реального времени,
– работает, в отличие от магнитной системы управления, в толстостенных трубопроводах (толщина стенки 40 мм и более),
– не использует опасные виды излучения, в отличие от изотопной и рентгеновской систем управления,
– позволяет визуально оценить точку остановки кроулера для проведения контроля сварного шва и провести позиционирование с погрешностью ± 5 мм
С помощью ПБУ оператор может управлять следующими параметрами:
– начало/остановка движения,
– скорости движения,
– запуск/окончание режима излучения для рентгеновского аппарата,
– значение напряжения катода и тока анода рентгеновской трубки.
Все эти настройки могут корректироваться в процессе движения кроулера по трубе, что очень удобно при радиографическом контроле сварных соединений труб разной толщины.
Кроулер СТРЕЛА-2В оборудован датчиками, которые защищают его от выпадения из трубы, наезда на твердую преграду и водное препятствие, а также от разряда аккумулятора в трубе. Если в процессе работы кроулера возникнет одна из вышеперечисленных проблем, он автоматически возвращается к точке запуска, а на его дисплее указывается причина возврата.
СТРЕЛА-2В подходит для работы в диапазоне температур от -30° С до +50° С и при влажности не более 90%.
Прибор поставляется с комплектом кабелей, ЗИП, расширительных валов, а также с набором удобных транспортировочных кофров и полным комплектом документации на русском языке.
При необходимости, по запросу заказчика, стандартная конструкция кроулера может быть дополнена системой подогрева блока управления для эксплуатации при низких температурах, радиатором охлаждения рентгеновского блока для жаркого климата и т. д. Чтобы укомплектовать оборудование под ваши задачи, обращайтесь к нашим менеджерам.
Производитель дает гарантию качества на свою продукцию – 18 месяцев.
Рентгеновский кроулер СТРЕЛА-2В является современным, надежным, производительным, функциональным и безопасным инструментом для проведения радиографического контроля кольцевых сварных соединений труб и других протяженных цилиндрических изделий, в том числе при строительстве толстостенных магистральных и промысловых нефте- и газопроводов в тяжелых климатических условиях, а также на дне водоемов.
