Рентгеновская пленка D7 Pb Vac 30*40см

Рентгеновская пленка D7 Pb Vac 30*40см превью 1
Бесплатная презентация на объекте клиента
Лучшие цены

Пленка D7 обеспечивает выполнение требований 1-го класса чувствительности контроля ГОСТ 7512-82 и уровня контроля класса ’’В’’ по стандарту ГОСТ ИСО 17636-1. Это относится к тем диапазонам радиационных толщин, которые соответствуют плёночным системам класса С5 по стандарту ISO 11699-1.

Плёнка D7 регистрирует достаточно широкий диапазон интенсивностей излучения, что позволяет получать контрастные снимки при просвечивании разнотолщинных участков объектов контроля.

Пленка D7 предназначена для радиографического контроля:

  • металлов со средними и большими атомными числами;
  • сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
  • стальных объектов малой и средней толщины (экономически эффективен выбор в диапазоне от 10 мм и более с учётом баланса факторов качества контроля и производительности);
  • объектов из цветных металлов, в том числе, изделий из легких металлов большой толщины;
  • при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
  • при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D4, D5).

Плёнка D7 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.

Упаковка Pb Vac: листы пленки между свинцовыми экранами толщиной 0,027мм запаяны вакуумным способом в пластиковые конверты.

Рентгеновские пленки AGFA в такой упаковке полностью защищены от света, проникновения воздуха и влаги. Это достигается с помощью специального материала, используемого в космических технологиях. Он представляет собой металлизированный полимер с напылением алюминия, который дает возможность применять пленку в условиях чрезвычайно высокой загрязненности и влажности.

Такая упаковка экономит массу времени, которое в другом случае было бы затрачено в фотолаборатории на помещение пленок ручным способом в кассеты. Также не нужно покупать свинцовые экраны и кассеты.

Вакуумная технология упаковки обеспечивает превосходный контакт между пленкой AGFA и свинцовыми экранами, что гарантирует оптимальную четкость снимка. Даже если пленка Pb Vac накладывается на круглый или сильно изогнутый объект, контакт между пленкой и свинцовым экраном остается полноценным. Конверт Рb Vac может накладываться на контролируемый объект любой стороной.

Благодаря эффекту "easy-peel" («легко снимаема») упаковка открывается одним движением.

Мы руководствуемся принципом "время - деньги" - это означает простоту в использовании как во время экспонирования, так и при работе в фотолаборатории, а отсутствие пересъемок повысит производительность труда.

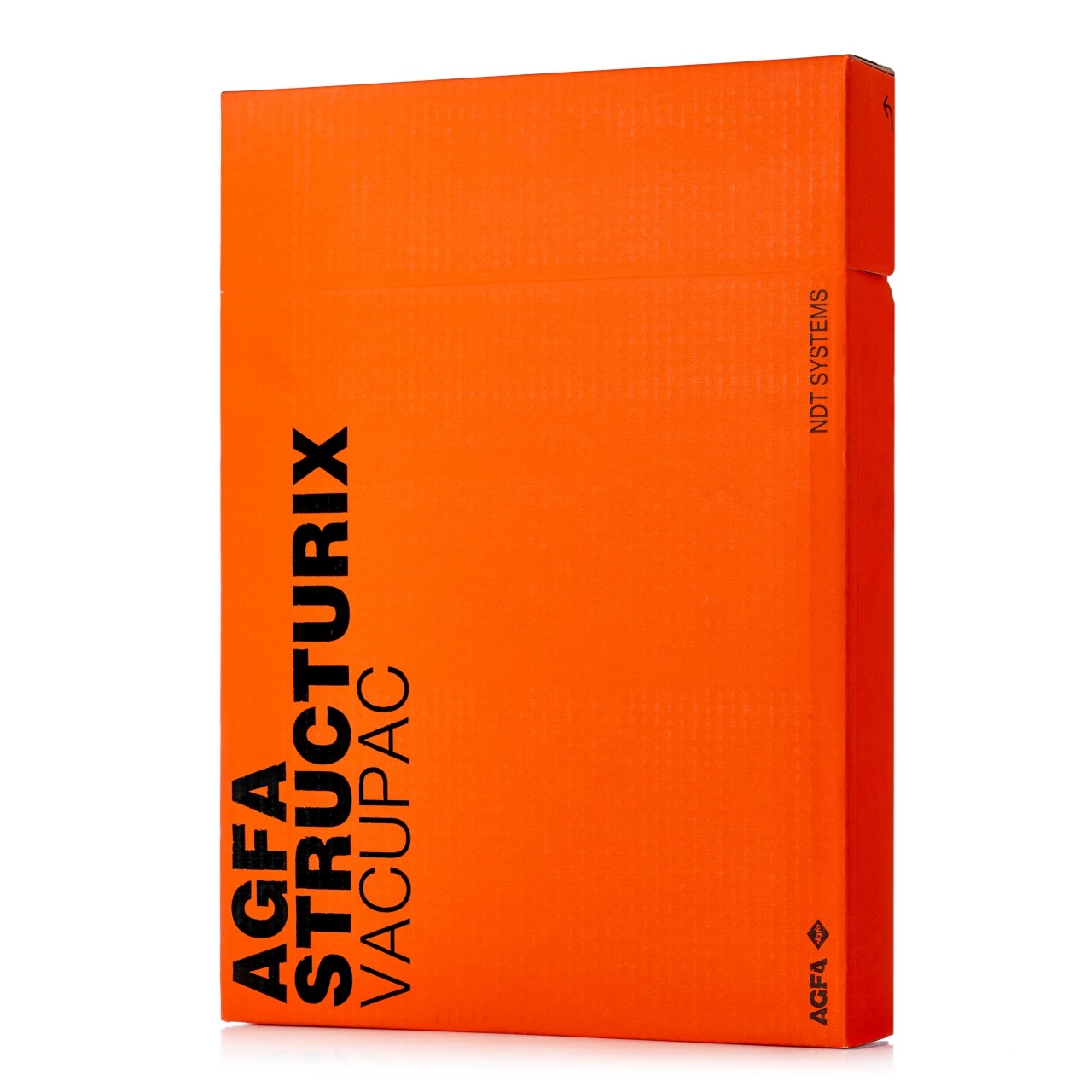

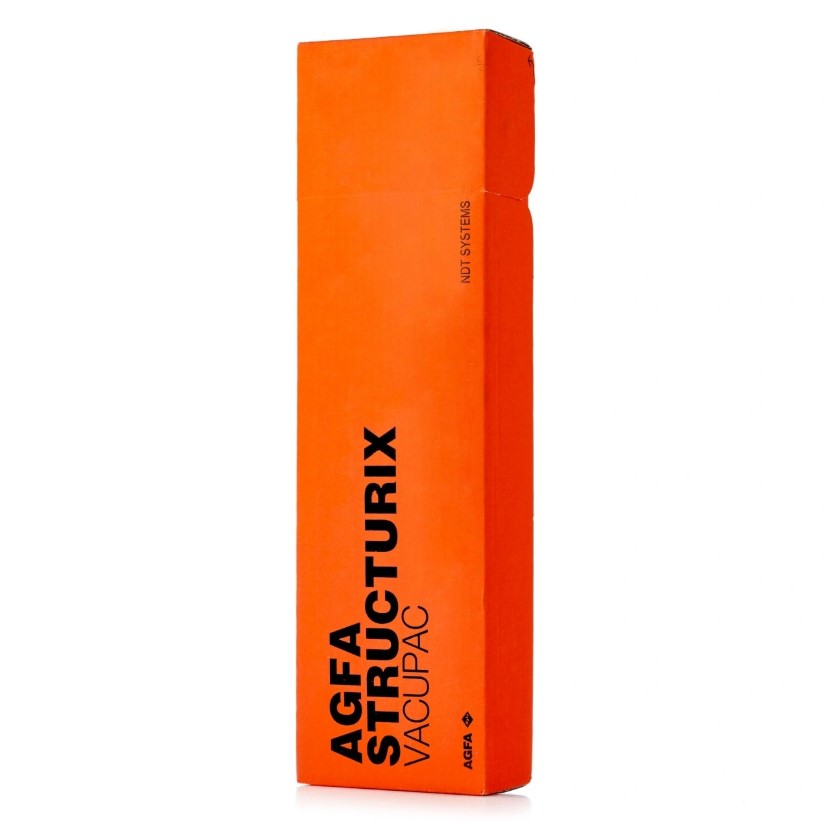

Конверты упакованы по 100 шт. в полиэтиленовый пакет, вложенный в картонную коробку.

Размер пленки 30х40 см.

Пленку используют целиком, не разрезая на меньшие форматы.

Вес одной упаковки пленки ~ 16.5 кг.

Гарантированный срок годности: 3 года с даты выпуска.



Характеристики

Плёнка D7 имеет следующие технические характеристики принятые в международных и стандартах РФ (ISO 11699-1, ГОСТ ИСО 17636-1):



 Характеристика

Ручная фотообработка

Автоматическая фотообработка

Класс по ISO 11699-1

C5

C5

Градиент G при D=2

4,6

4,5

Градиент G при D=4

8,0

7,1

Фактор гранулярности, σD

0,032

0,032

Отношение сигнал/шум, G / σD

144

142

ISO SPEED (ИСО скорость)*

320

320

DOSE (доза) при D=2, mGy

3,2

3,2



*относительно ISO SPEED D4 = 100



Применение

  1. Радиографический контроль объектов сложной конфигурации, в том числе изделий, выращенных методом направленной кристаллизации.
  2. Радиографический контроль изделий и отдельных элементов конструкций из жаропрочных материалов.
  3. Радиографический контроль полуфабрикатов и конструкций из неметаллических материалов, например, из волоконных углепластиков, резин, армированных сборок.
  4. Радиографический контроль объектов с переменной радиационной толщиной или сложной конфигурации по многоплёночной технологии.
  5. Радиографический контроль сварных соединений, наплавок и литых изделий из металлов со средними и большими атомными числами в диапазоне средних и больших толщин (по стали ≈ от 15 мм и выше).
  6. Радиографический контроль клееных соединений и конструкций, включая сотовые и узлы элементов изделий для авиакосмической техники.
  7. Радиографический контроль электротехнических и электронных устройств.
  8. Радиографический контроль изделий из жаропрочных сплавов: турбинных лопаток, камер сгорания и т.п.
  9. Радиографический контроль монокристаллических изделий, выращенных методом направленной кристаллизации металла.
  10. паяных соединений: топливных и масляных трубопроводов радиаторов, лопаток турбин и др.

Примеры

  • сварные соединения различных конструкций: стыковые, угловые, тавровые и торцевые, выполненные различными способами и видами сварки из сталей аустенитных, перлитных, мартенситных и других сплавов, включая жаропрочные никелевые и хромоникелевые, а также сплавы на основе цветных металлов;
  • трубы малых и средних диаметров;
  • трубопроводные системы;
  • сосуды давления;
  • стыки обвязки корпусов реакторов и теплообменных поверхностей;
  • сварные соединения адсорберов, десорберов, секционных и секторных отводов, тройников, разветвителей потоков;
  • литьё из стали, чугуна, титановых, алюминиевых, магниевых, медных и других сплавов;
  • рабочие лопатки газовых и жидкостных турбин с охлаждающими каналами и разнотолщинными участками в галтельных переходах пера в хвостовик;
  • корпуса циркуляционных насосов, компрессоров, редукторов;
  • запорная и регулирующая арматура для авиационных систем гидравлики;
  • тройники, отводы, переходники для трубопроводов;
  • обвязки двигателей летательных аппаратов.



Бренд
AGFA
