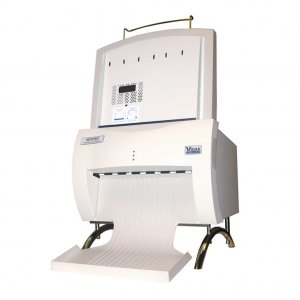

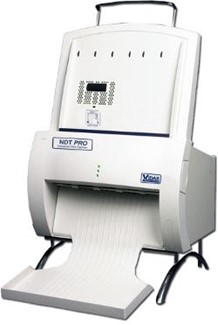

Оцифровщик (дигитайзер) VIDAR NDT PRO – качественный и бюджетный, по сравнению с лазерными сканерами, прибор для оцифровки рентгеновской пленки.
Цифровые копии рентгеновских пленок удобны для анализа с помощью специальных программ, а также для хранения в качестве дополнительного или основного архива измерений рентгеновского контроля.
Благодаря роликовой системе подачи в сканирующий отсек, VIDAR NDT PRO способен оцифровывать рулонную пленку, которая широко применяется при радиографическом контроле качества сварных швов трубопроводов и металлических емкостей в нефтегазовой и нефтехимической отраслях.
NDT PRO для получения цифровых изображений рентгеновских пленок использует твердотельную технологию VIDAR High Definition CCD (HD-CCD™). По этой технологии при оцифровке снимок просвечивается LED-лампой и фиксируется специальным датчиком CCD (Charge-Coupled Device или ПЗС – «прибор с зарядовой связью»).
VIDAR NDT PRO обладает уникальной функцией автоматической калибровки цифрового преобразователя (АЦП), которая обеспечивает практически полную идентичность оригинала и цифровой копии изображения и отлично передает все оттенки серого.
Оцифровщик рентгеновских снимков VIDAR NDT PRO обеспечивает глубину сканирования – 8/12/16 бит на 1 пиксель цифрового изображения, пространственное разрешение – до 11 пар линий на миллиметр с геометрической точностью более 1% или двух пикселей, в зависимости от того, что больше, по обеим осям.
VIDAR NDT PRO способен оцифровать изображение с оптической плотностью (D) в диапазоне от 0,5 до 4,0, а в режиме сканирования DS – до 4,5.
DS – это высший класс оцифрованного изображения рентгеновской пленки согласно международному стандарту ISO 14096-2-2005, при котором D – от 0,5 до 4,5, глубина оцифровки – ≥ 12 бит, а контрастная чувствительность – ≤ 0,02.
Изображение этого класса качества можно хранить как единственный экземпляр результата радиографического контроля. При создании цифровых копий качества классов DA и DB обязательно также сохранение и аналогового исходника.
По ГОСТ 17636-2-2017, который применяется в РФ, качество цифровой копии снимка VIDAR NDT PRO соответствует классу А, в режиме сканирования DS – классу В.
VIDAR NDT PRO в режиме сканирования по одному листу способен оцифровать пленку шириной от 6 до 35 см, длиной от 20 до 129 см.
При длине пленки более 43 см требуется ручная подача, установка специальной поддерживающей планки на сканер и программа для сканирования, которая способна обработать длинные пленки.
Качество получаемых цифровых изображений рентгеновских снимков позволяет использовать NDT PRO в таких отраслях с высокими требованиями к качеству снимков радиографического контроля, как авиационная, атомная, аэрокосмическая.
Преимущества использования оцифровщика рентгеновских пленок VIDAR NDT PRO
Оцифровщик рентгеновских пленок (дигитайзер) VIDAR NDT PRO – оптимальный аппарат для промышленного радиографического контроля, так как способен быстро и качественно переводить в цифровой формат аналоговые рентгеновские снимки.
– VIDAR NDT PRO поддерживает пакетное сканирование с автоматической подачей до 25 пленок за 1 раз.
При этом размер пленок может быть смешанным, но не превышать пределов диапазона: ширина – от 20 до 25,4 см, длина – от 35,5 до 43.
– Скорость сканирования – 92 линии в секунду (в режиме максимального качества пленка размером 14”x 17” оцифровывается 105 секунд).
– Компактный размер VIDAR NDT PRO (48 x 58 x 83 см) и сравнительно небольшой вес (21 кг) упрощают транспортировку и размещение сканера в помещении, где будет проводиться работа по оцифровке результатов неразрушающего контроля.
– VIDAR NDT PRO оснащен съемной LED-лампой, которую легко заменить на рабочем месте, не отправляя прибор в сервисный центр.
– Аппарат не требует калибровки или технического обслуживания раз в 2 года, что позволяет экономить время и денежные средства.
– VIDAR NDT PRO поставляется с кабелем USB для соединения с ПК, а также с подробным руководством по эксплуатации, придерживаясь которого, вы обеспечите аппарату срок бесперебойной работы по оцифровке изображений неразрушающего контроля более 50 000 часов.
