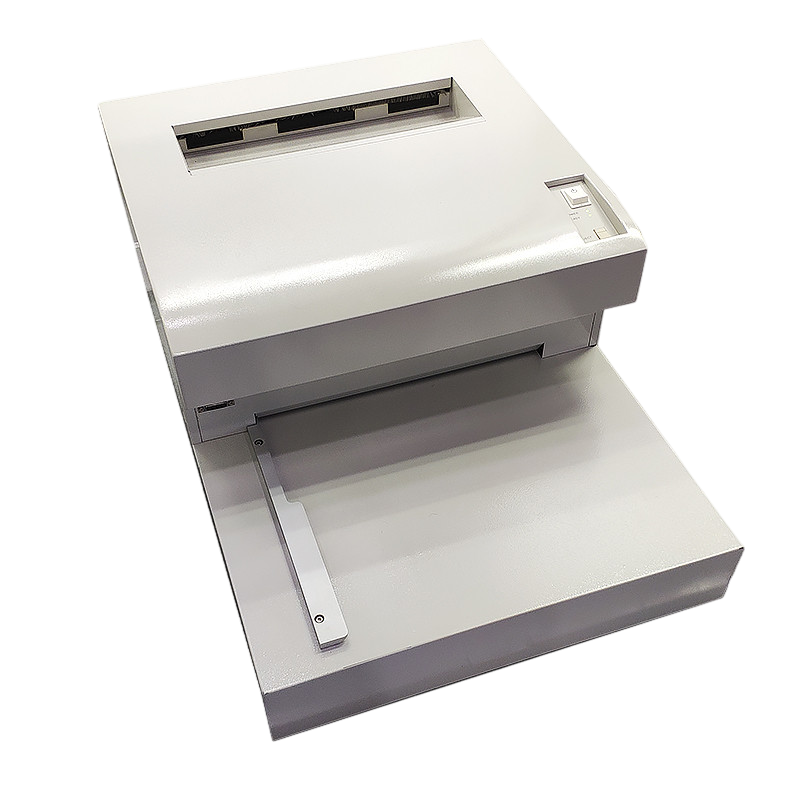

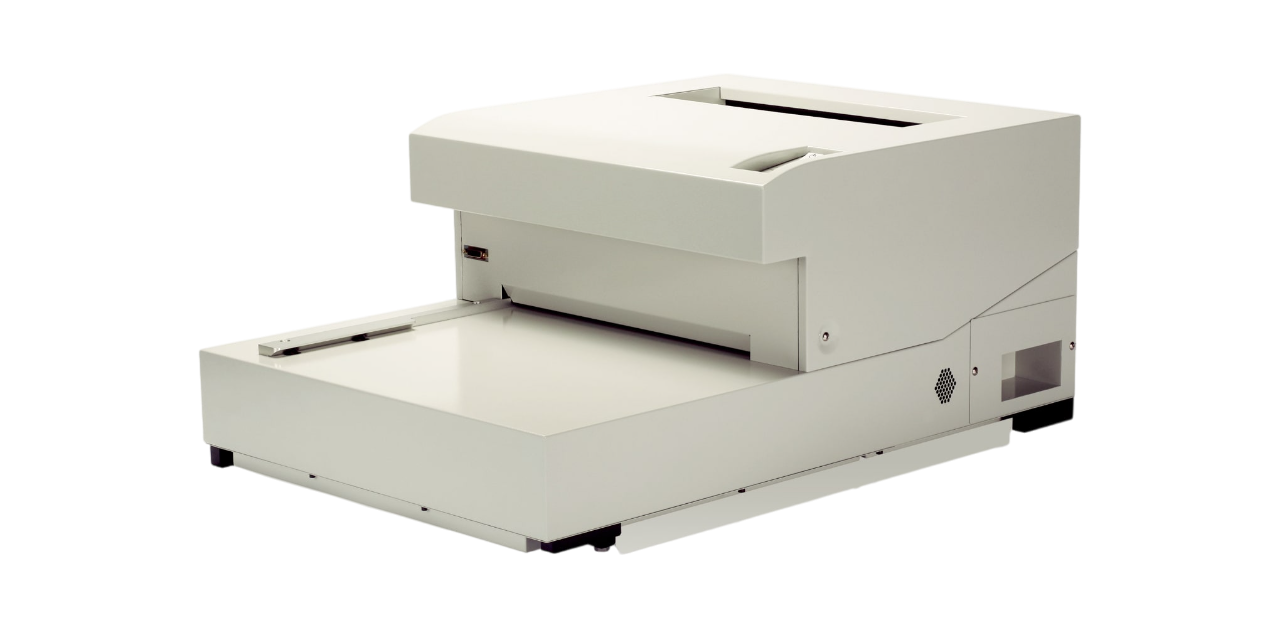

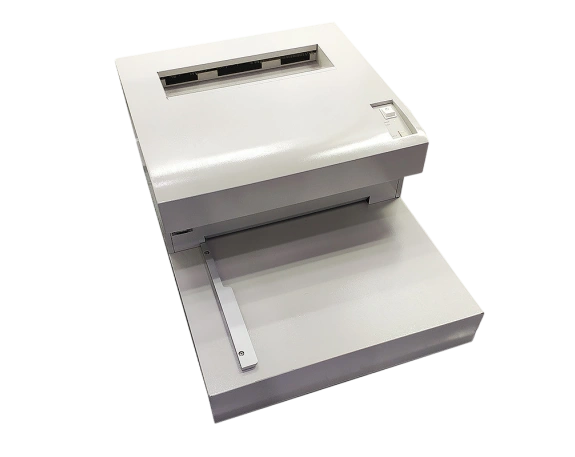

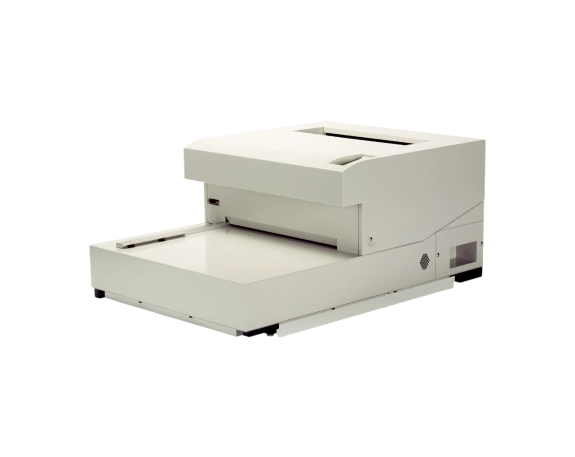

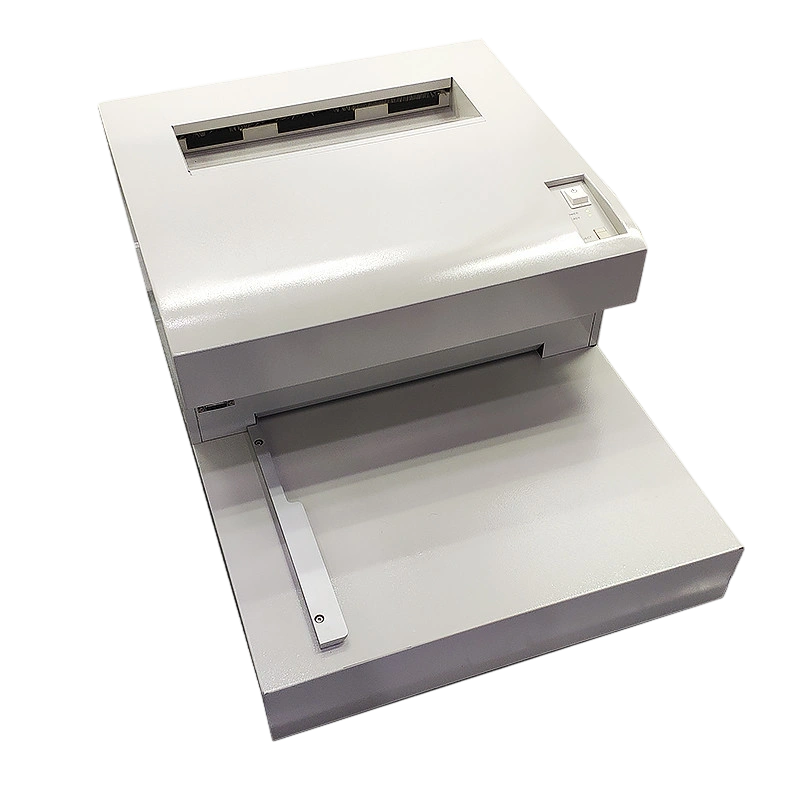

Оцифровщик (дигитайзер) ARRAY 2905 HD – это лазерный сканер, разработанный японской фирмой ARRAY специально для оцифровки монохромных изображений с прозрачных носителей, таких как рентгеновские пленки.
Лазерная технология позволяет получать оцифрованное изображение качества класса DS.
DS – это высший класс оцифрованного изображения рентгеновской пленки согласно международному стандарту ISO 14096-2-2005, при котором D – от 0,5 до 4,5, глубина оцифровки – ≥ 12 бит, а контрастная чувствительность – ≤ 0,02.
Изображение этого класса качества можно хранить как единственный экземпляр результата радиографического контроля. При создании цифровых копий качества классов DA и DB обязательно также сохранение и аналогового исходника.
По ГОСТ 17636-2-2017, который применяется в РФ, качество цифровой копии снимка ARRAY 2905 HD соответствует классу В.
Для создания высококачественной цифровой копии ARRAY 2905 HD способен просветить самые плотные участки рентгеновской пленки. Диапазон оптической плотности, распознаваемой прибором, – от 0,00 до 4.30, с опцией высокой плотности – до 4,7.
Лазерная технология минимизирует шум в областях с высокой плотностью и позволяет передать на цифровом изображении тонкие градации оттенков в темных областях, которые сложно воспроизвести с помощью CCD (ПЗС) сканеров.
Кроме того, ARRAY 2905 HD использует внутренний 14-битный и 12-битный аналого-цифровой преобразователь (4096 градаций с линейной оптической плотностью), обеспечивающий высокую детализацию и естественность тонов.
Пространственное разрешение (расстояние между пикселями) может быть установлено от 50 мкм до 500 мкм с шагом 1 мкм.
Серия ARRAY 2905 была сертифицирована в 2003 году немецким Федеральным институтом исследований и испытаний материалов BAM (Bundesanstalt für Materialforschung und-prüfung). Она признана первым в мире оцифровщиком плёночных материалов класса DS9 (с опцией высокой плотности; класса DB9 в стандартной конфигурации).
Преимущества использования оцифровщика рентгеновских пленок ARRAY 2905 HD
– Специальный автоподатчик AF3 позволяет дигитайзеру ARRAY 2905 HD отсканировать до 100 пленок разного размера (с короткой стороной не более 364 мм) за 1 раз. Полный перечень размеров пленок, которые подходят для пакетного сканирования, указан в технических характеристиках ARRAY 2905 HD.
С помощью AF3 также можно сканировать пленки по одной в режиме ручной подачи.
Автоподатчик AF3 поставляется в дополнение к основному комплекту ARRAY 2905 HD, для заказа обратитесь к нашим менеджерам.
– Скорость сканирования рентгеновских пленок ARRAY 2905 HD в 2-3 раза больше, чем у ПЗС-оцифровщика. Для создания цифрового изображения пленки размером 14”x 17” при стандартном режиме сканирования с пространственным разрешением 200 мкм понадобится примерно 6 сек.
– ARRAY 2905 HD поддерживает сканирование рулонной рентгеновской пленки, которая широко применяется в промышленном неразрушающем контроле, например, при проверке качества сварных соединений трубопроводов.
В дополнение к основному комплекту поставки ARRAY 2905 HD можно приобрести адаптер для рулонных плёнок шириной 100 мм.
– Качество цифровых копий рентгеновских снимков позволяет не хранить исходные аналоговые изображения.
ARRAY 2905 HD – высококлассный производительный аппарат для сканирования рентгеновских пленок в промышленных объемах, так как, помимо создания точных цифровых копий, поддерживает пакетное сканирование с автоматической подачей и быстро обрабатывает каждый снимок.
Качество получаемых цифровых изображений позволяет использовать ARRAY 2905 HD в таких отраслях с высокими требованиями к качеству снимков радиографического контроля, как авиационная, атомная, аэрокосмическая.

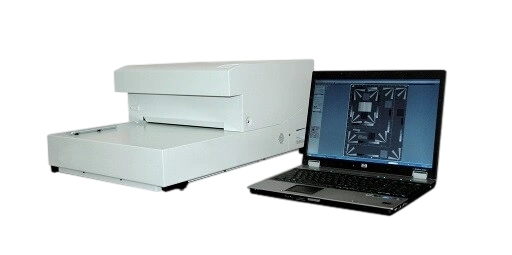

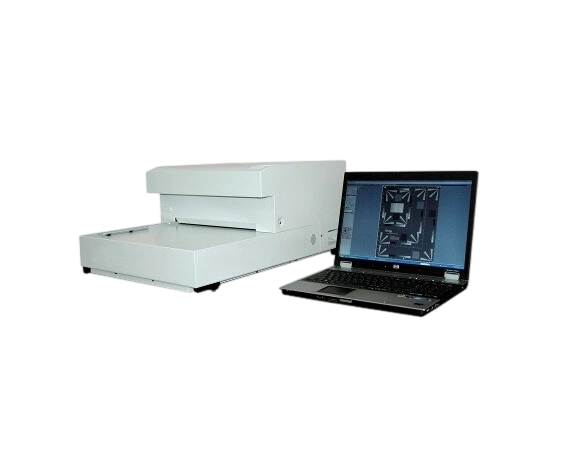

ARRAY 2905 HD поставляется в комплекте с ПК (с предустановленным ПО для запуска сканирования, просмотра, анализа и сохранения цифровых копий), кабелем USB для соединения с ПК, а также с подробным руководством по эксплуатации.
