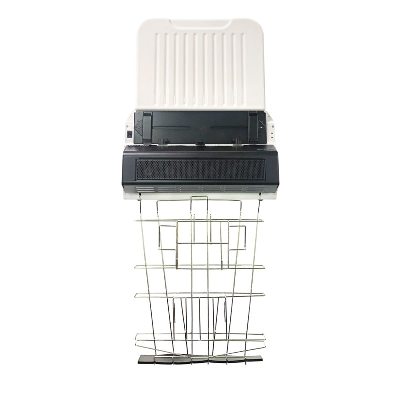

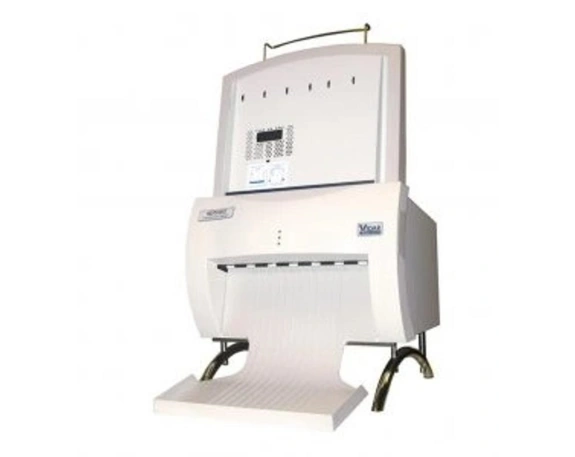

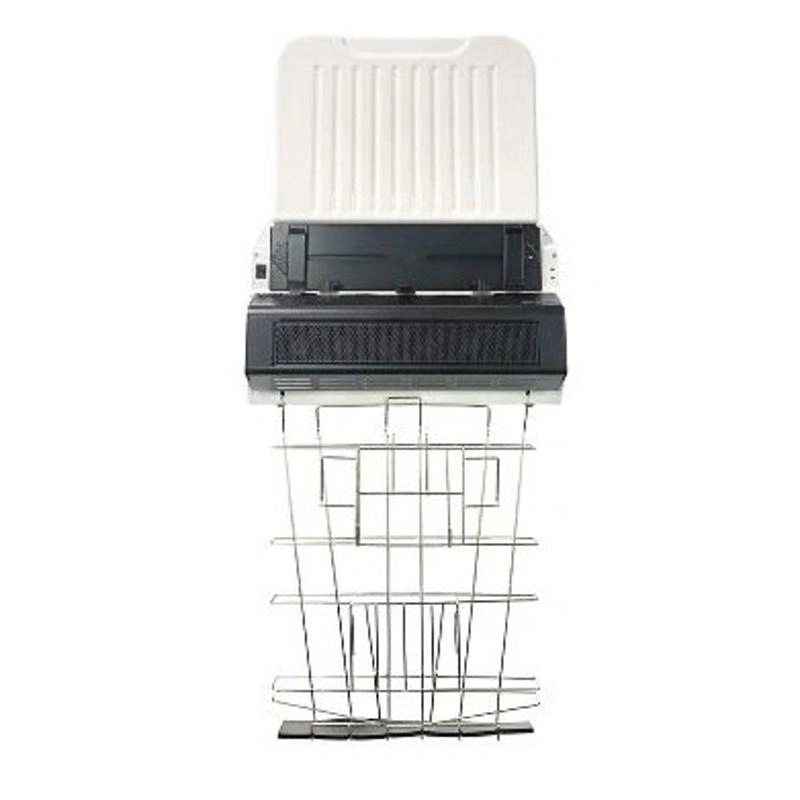

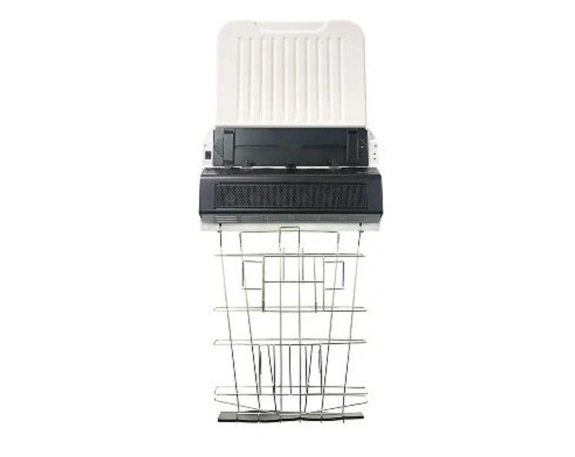

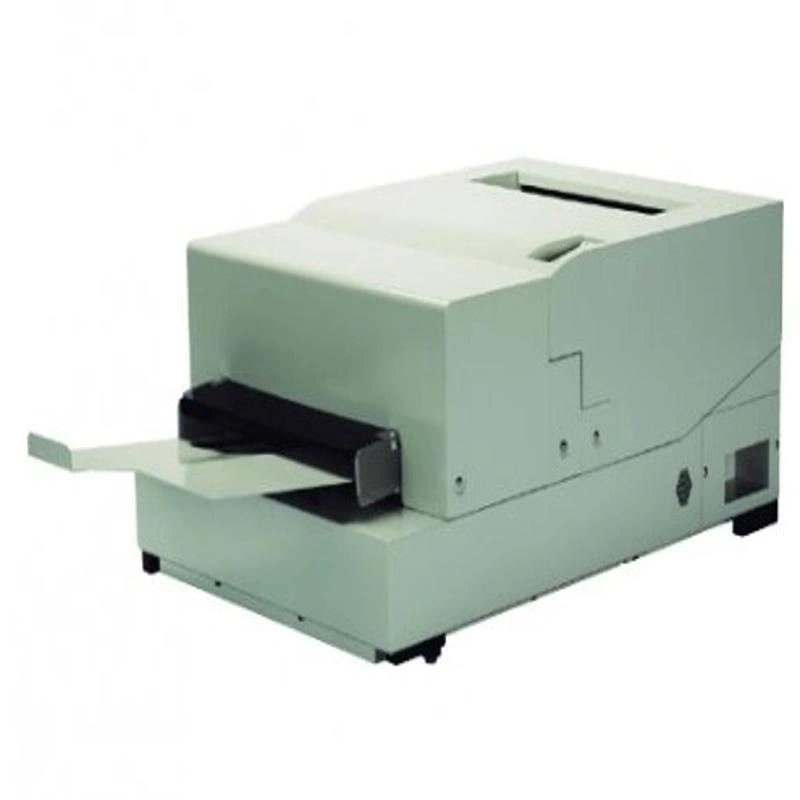

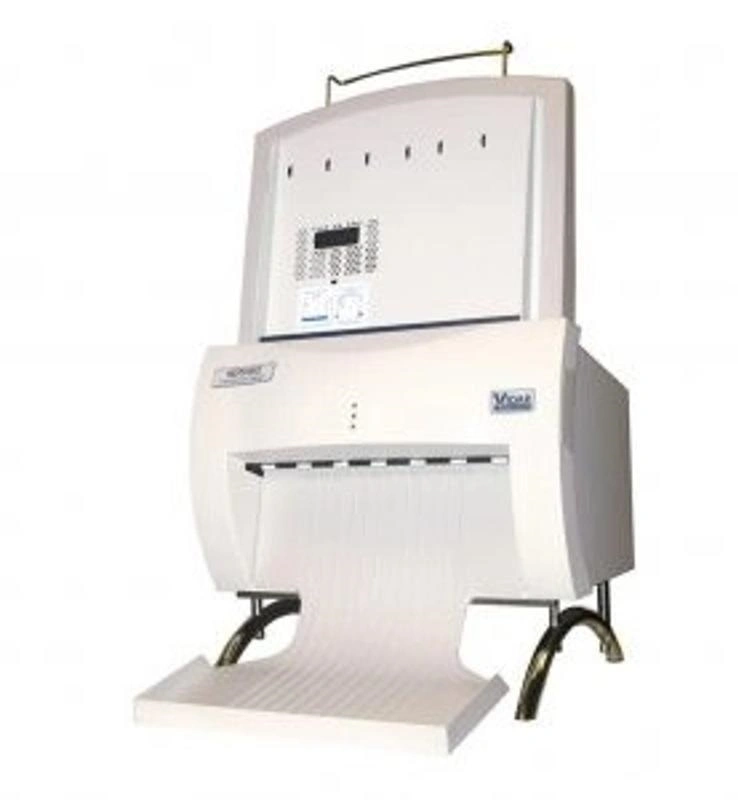

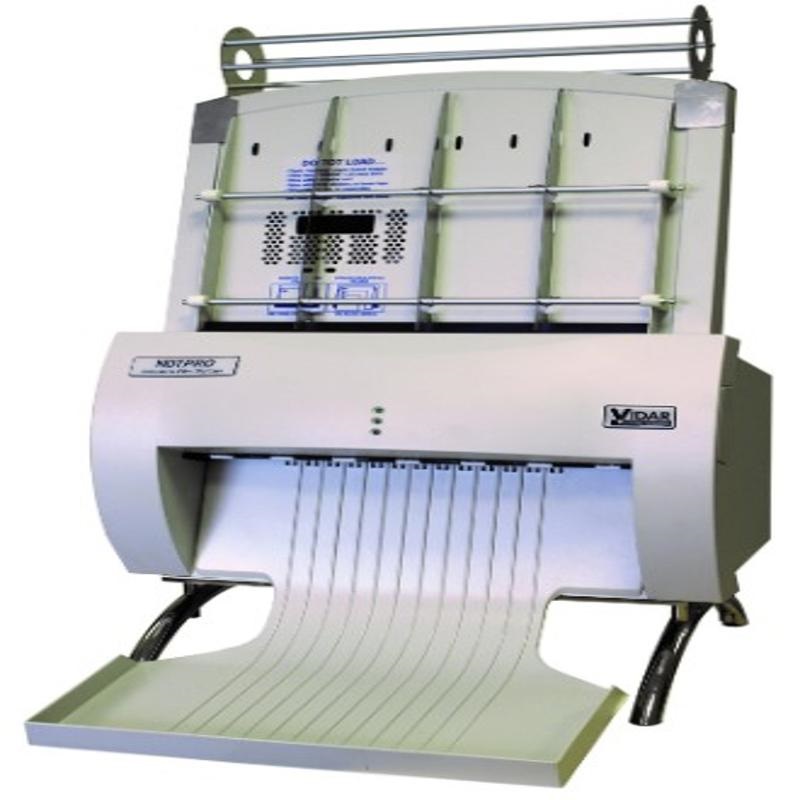

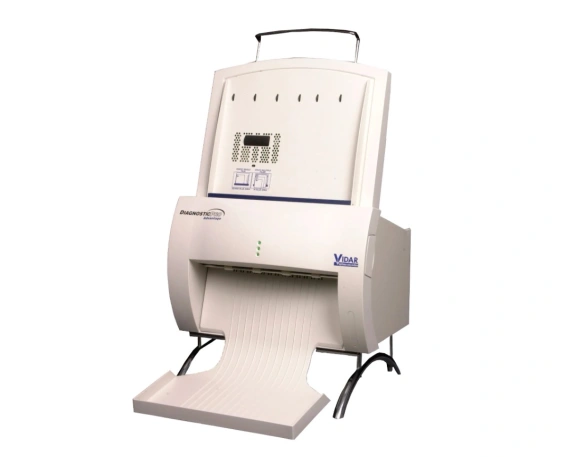

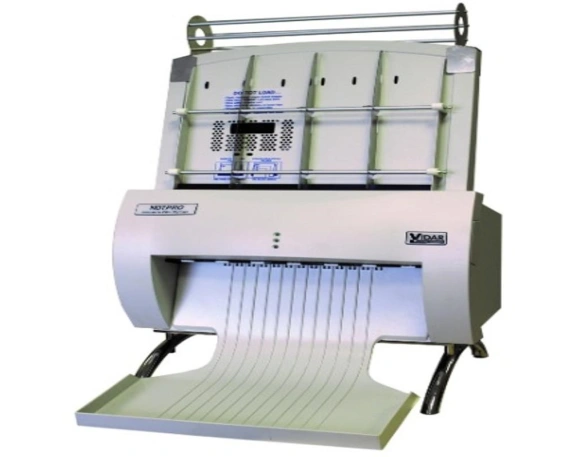

Автоматизированный программно-аппаратный комплекс РС35 со сканером VIDAR NDT PRO — это современное решение для радиографического неразрушающего контроля, созданное для предприятий, где качество и достоверность диагностики определяют безопасность и надёжность оборудования. Система эффективно используется в нефтегазовой, энергетической, авиационно-космической и судостроительной отраслях, обеспечивая высокий уровень точности при проведении рентгеновского контроля сварных соединений.

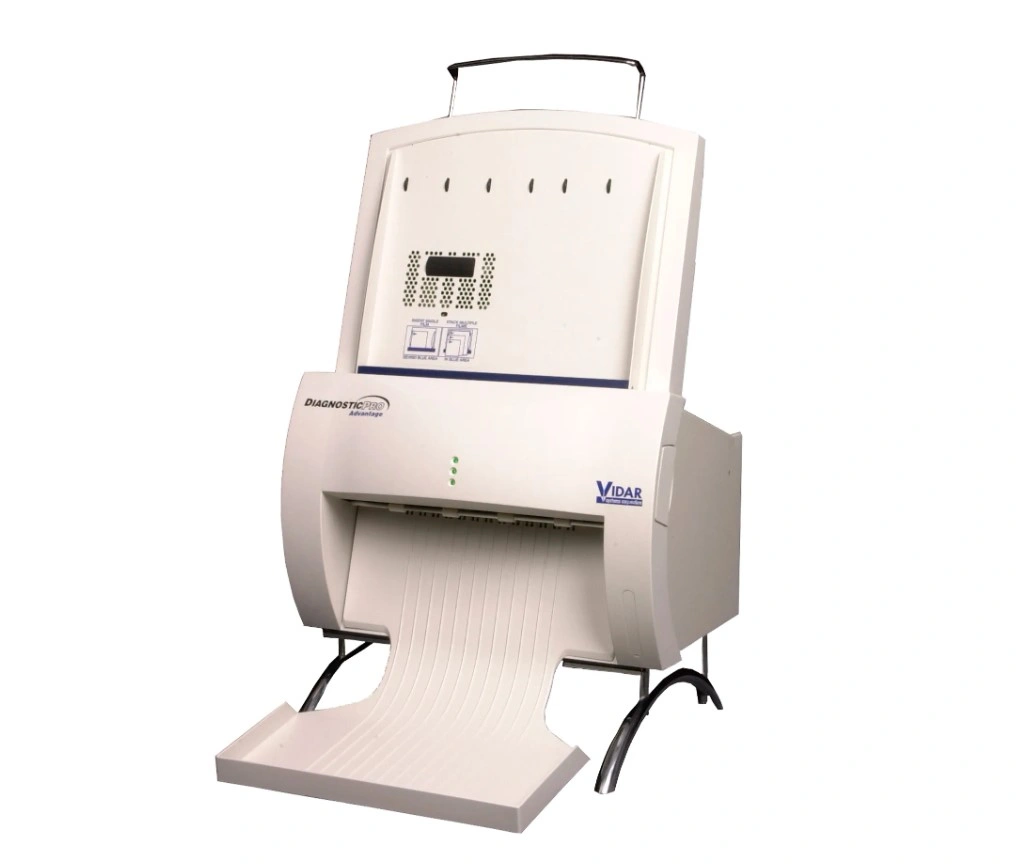

В основе комплекса лежит промышленный оцифровщик VIDAR NDT PRO, оснащённый полупроводниковой ПЗС-матрицей нового поколения HD-CCD™ и долговечной светодиодной лампой (LED). Такое сочетание технологий обеспечивает стабильное качество изображения при рентгеновском методе контроля, позволяя детально фиксировать даже минимальные отклонения в структуре материала. Благодаря геометрической точности лучше 1% или 2 пикселя система гарантирует высокую достоверность данных, что особенно важно при проведении радиографического контроля сварных швов.
Хотите узнать, как РС35 повышает точность радиографического контроля на вашем производстве? — Свяжитесь с нашими специалистами прямо сейчас!
Комплекс обеспечивает широкий диапазон оптической плотности от 0,5 до 4,0, а в режиме накопления — до 4,5, полностью соответствуя международным стандартам ISO 14096 для классов DB и DS. Это позволяет получать детализированные изображения, необходимые для качественного рентгенографического контроля и анализа дефектов сварных швов. Даже микротрещины и поры, невидимые визуально, чётко различимы при цифровой обработке изображений.
РС35 легко адаптируется к различным задачам радиографического контроля сварных соединений — от стандартных проверок трубопроводов до анализа сложных сварных узлов. Устройство поддерживает оцифровку снимков шириной от 6 до 35 см и длиной до 500 см, а интеллектуальный автоподатчик вмещает до 25 плёнок разных размеров, что исключает необходимость ручной сортировки. Возможность одновременной оцифровки нескольких узких плёнок повышает производительность и сокращает время проведения радиографического контроля.
Разрешение сканирования подбирается под конкретные задачи: при стандартном режиме шаг составляет 170 мкм (150 DPI), при повышенной точности — 85 мкм (300 DPI), а при максимальной детализации — 44 мкм (570 DPI). Такое высокое разрешение обеспечивает возможность выявления мельчайших дефектов при радиографическом методе контроля сварных швов. Благодаря 16-битной глубине цвета (до 65535 оттенков серого) система воспроизводит точные переходы оттенков, что особенно важно при рентгеновском неразрушающем контроле.
Программное обеспечение X-Vizor, разработанное специально для радиографического контроля сварных соединений, отвечает требованиям РД Транснефть 25.160.10-КТН-016-15 и СТО Газпром 2.2-4-083-2006. Оно поддерживает форматы DICONDE, TIFF, PNG, BMP, JPEG, а также позволяет измерять параметры дефектов, создавать архивы и автоматически формировать заключения. Такой подход делает процесс контроля рентгеновского оборудования и анализа результатов быстрым, точным и документально подтверждённым.
Надёжность РС35 подтверждается средним временем работы без сбоев более 50 000 часов, что делает его оптимальным решением для длительного применения в системах рентгеновского неразрушающего контроля. При энергопотреблении менее 100 Вт и диапазоне рабочего напряжения 85–264 В устройство стабильно функционирует в любых условиях. Рабочая температура — от 10 до 35 °C, влажность до 85%, а хранение возможно при –18 до +60 °C, что гарантирует устойчивость и долговечность оборудования.

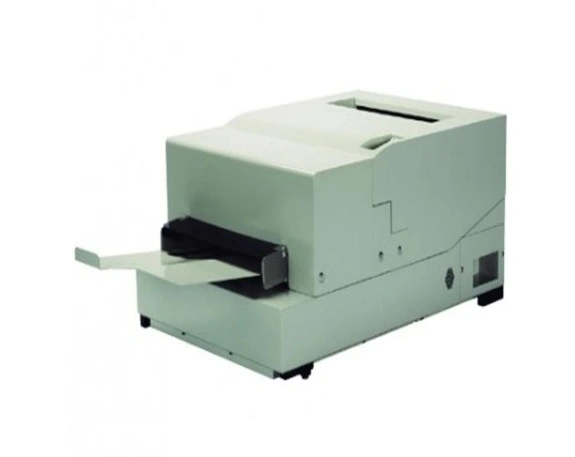

Компактные размеры — 48×58×83 см с автоподатчиком и 48×38×32 см без него — позволяют использовать комплекс в лабораториях и на выездных объектах. Вес всего 21 кг и подключение по USB 2.0 делают установку и интеграцию максимально простой. Это особенно важно для мобильных решений при рентгеновском методе контроля сварных швов или в условиях ограниченного пространства.
