Современная детекторная система — это инновационное решение для предприятий, где требуется точный и надёжный рентгеновский контроль.
DRC 1024 NDT нового поколения обеспечивает получение высокодетализированных изображений при радиографическом выявлении скрытых дефектов в сварных соединениях и металлических изделиях.
Благодаря высокой чувствительности первого класса по ГОСТ 7512-82 и надёжной конструкции, детектор гарантирует высокую точность изображений изделий с толщиной от 1 до 100 мм по стали. Он одинаково эффективно используется для радиографического контроля сварных швов, исследования литых деталей и выявления внутренних дефектов металлических изделий.
Конструкция и функциональные особенности
Принцип действия системы предназначенной для формирования цифровых рентгеновских изображений высокого разрешения основан на радиографическом методе контроля, включающем процесс оцифровки рентгеновского излучения. Конструкция детектора включает сцинтилляционную матрицу из сцинтиллятора на основе оксид-сульфида гадолиния (GOS), которая обеспечивает эффективное преобразование энергии излучения в световой поток для последующего анализа. Далее световой поток поступает на фотодиодную матрицу из аморфного кремния, где преобразуется в электрический сигнал. Полученный ток усиливается тонкоплёночными транзисторами и направляется на дальнейшую цифровую обработку.
В результате формируется видеопоток, содержащий детализированные данные о внутренней структуре контролируемого объекта, который оператор видит на экране компьютера или планшета в режиме реального времени. Такой принцип работы обеспечивает стабильность, высокую детализацию и объективность рентгеновского метода контроля.
Технологические преимущества
Цифровой комплекс сочетает в себе компактность, мобильность и продуманную эргономику. Корпус из алюминиевого сплава повышенной прочности с защитой IP67. Устройство уверенно функционирует даже в сложных производственных условиях, где присутствуют пыль, влага и вибрации.. Благодаря этому, конструкция прибора рассчитана на падение с высоты до 1 метра без потери функциональности.
Рабочая область детектора составляет 97×233 мм при разрешении 1280×3072 пикселей позволяет охватывать крупные участки сварных соединений без потери чёткости. Пиксель 76 мкм и 16-битная разрядность обеспечивают исключительную контрастность при рентгеновском неразрушающем контроле, а высокая скорость передачи данных — 1,9 секунды при проводном и 2,6 секунды при беспроводном соединении — делает процесс контроля максимально оперативным.
Поддержка интерфейсов Gigabit Ethernet и двухдиапазонного Wi-Fi (2,4 / 5 ГГц) обеспечивает быструю передачу изображений и полную совместимость с корпоративными сетями предприятия.
Оборудование поддерживает работу с различными источниками излучения, включая рентгеновские аппараты постоянного и импульсного потенциала, а также гамма-источники, что делает его универсальным для проведения рентгеновского неразрушающего контроля.

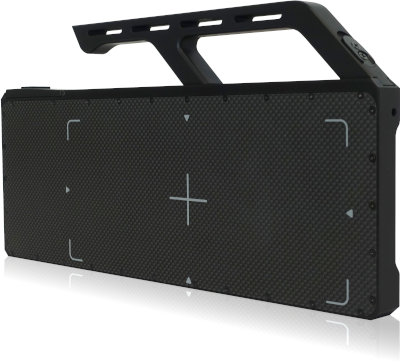

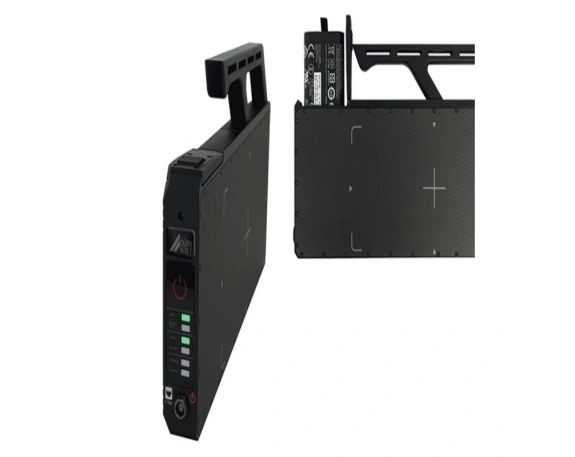

DUERR DRC 1024 NDT оснащён быстросъёмной ручкой, которая обеспечивает удобную установку и эксплуатацию детектора в труднодоступных местах, включая внутренние полости труб и другие сложные зоны контроля.
Конструкция аккумулятора обеспечивает мгновенную замену — процесс занимает всего несколько секунд.

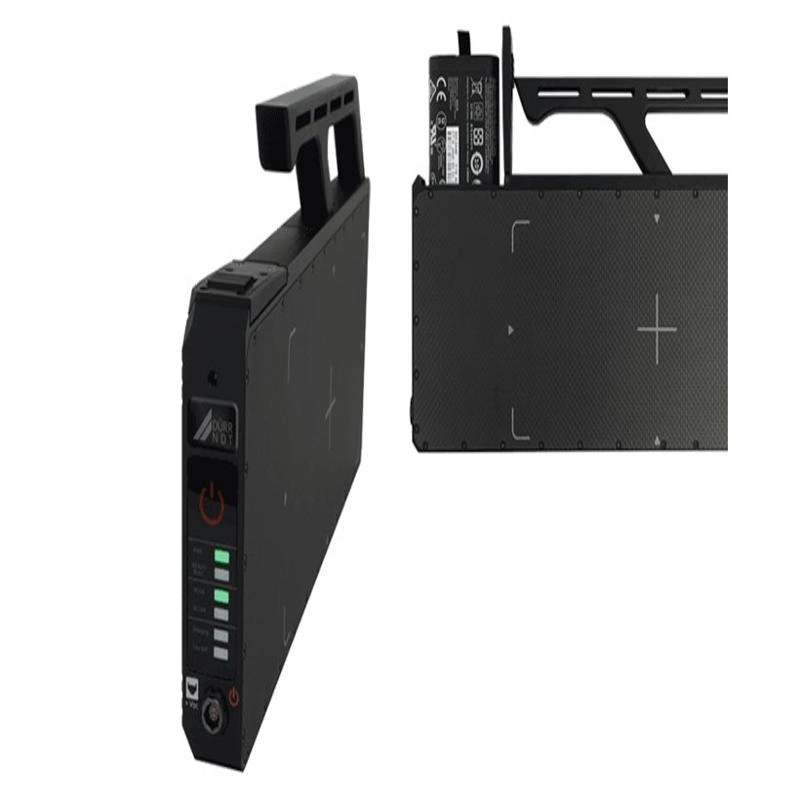

Светодиодная индикация отображает режим работы, тип подключения и уровень заряда, обеспечивая оператору полный контроль над устройством во время радиографического контроля.
Назначение и область применения
Детектор предназначен для высокоточного радиографического контроля сварных соединений и литых деталей. Он эффективно применяется в энергетике, машиностроении и нефтегазовой отрасли, обеспечивая быструю и достоверную оценку качества сварных швов в системах промышленного рентгеновского контроля.
Детектор предназначен для радиографического контроля сварных соединений и литых деталей с толщиной стенки от 1 до 100 мм в системах промышленного рентгеновского неразрушающего контроля.
Преимущества цифровых технологий
В отличие от традиционных рентгеновских систем, DUERR NDT DRC 1024 NDT не требует использования плёнки, химических реагентов и проявочных машин. Это значительно сокращает эксплуатационные затраты и делает процесс радиографического неразрушающего контроля более экологичным и экономичным.
Технология цифровой обработки рентгеновских изображений повышает производительность, исключает человеческий фактор при расшифровке снимков и обеспечивает возможность мгновенного архивирования результатов. Система X-Vizor, входящая в комплект, позволяет просматривать, улучшать и хранить полученные изображения, создавая полноценную базу данных радиографического контроля.
Условия эксплуатации и надёжность
DUERR NDT DRC 1024 NDT рассчитан на эксплуатацию при температуре от 0 до 45 C, а при использовании внешней батареи — при –20 C. Он стабильно работает при влажности до 85 % без образования конденсата. Максимальная энергия излучения составляет 350 кВ, что позволяет применять детектор при контроле изделий различной толщины и плотности.
Масса детектора составляет всего 2,2 кг, а его компактные габариты — 132 × 335 × 30 мм — делают устройство удобным для транспортировки и работы в полевых условиях.
В стандартную комплектацию входят адаптер питания, Ethernet-кабель, две аккумуляторные батареи с зарядным устройством, усилитель Wi-Fi сигнала, транспортировочный кейс, защитный чехол, а также современный комплекс X-Vizor для цифровой обработки и архивирования изображений.
