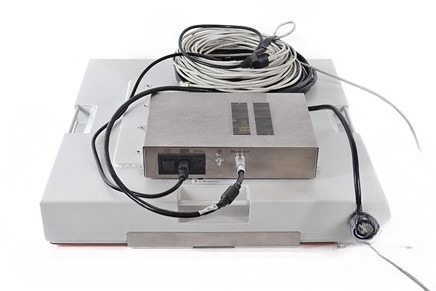

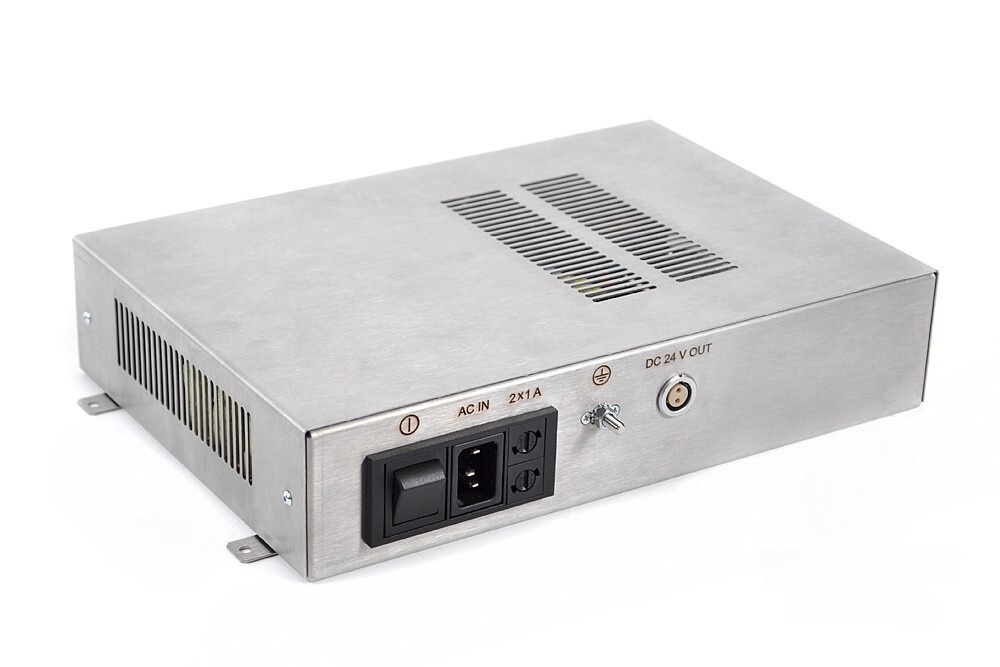

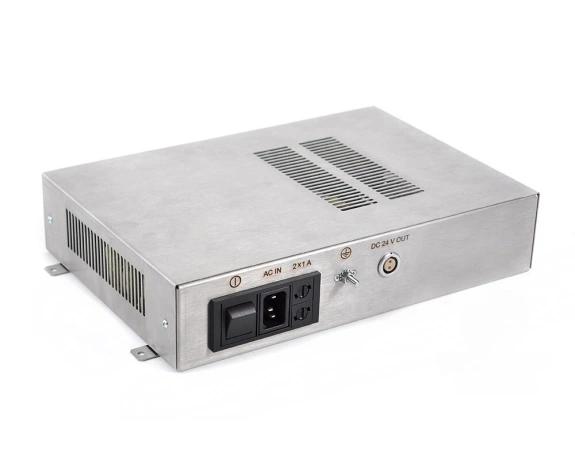

Комплекс цифровой̆ радиографии КАРАТ РТС 4343

Комплекс цифровой радиографии КАРАТ РТС 4343 разработан для радиотелевизионного контроля качества сварочных швов трубопроводов и емкостей, а также литых изделий из металла в цеховых или лабораторных условиях.

Подходит для совместного использования как с импульсными рентгеновскими генераторами, так и с рентгеновскими генераторами постоянного напряжения.

Подбор излучателя и размещение оборудования цифровой радиографии относительно объекта контроля происходит точно также, как и для пленочной радиографии на основании действующих стандартов (ГОСТ ISO 17636-2).

Мощность рентгеновского излучателя должна быть в пределах 30 – 450 кВт.

Также комплекс цифровой радиографии КАРАТ РТС 4343 подходит для применения совместно с гамма-дефектоскопами, включая Ir-192.

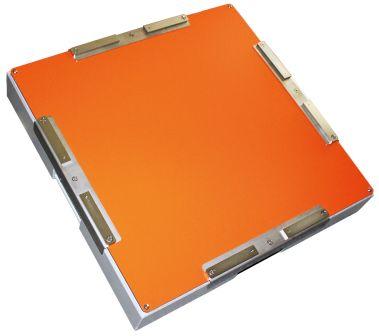

Плоскопанельный детектор (ППД), входящий в состав КАРАТ РТС 4343, при проведении неразрушающего контроля заменяет рентгеновскую пленку.

Сцинтилляционный детектор (светодиодная матрица из аморфного кремния, сцинтиллятор – CdOx или Csl) в составе ППД фиксирует рентгеновское излучение генератора, ПЗС-матрица преобразует световой сигнал в эклектический, аналогово-цифровой преобразователь (АЦП) формирует цифровое изображение контролируемого объекта в градациях серого цвета и по интерфейсу сетевой карты передает картинку на ПК.

Просмотр, анализ, коррекция, передача и хранение цифрового рентгеновского снимка осуществляются на персональном компьютере с помощью специализированного ПО X-Vizor.

Толщина контролируемых изделий может составлять 1 – 100 мм. Качество изображения, формируемого КАРАТ РТС 4343, соответствует требованиям ГОСТ 7512-82 для сварных соединений с толщинами от 1 мм до 80 мм.

Площадь контроля – 430 мм х 430 мм.

Параметры изображения:

• Количество пикселей на область контроля – 4778 x 4778 штук.
• Соответственно, пространственное разрешение – 90 мкм на 1 пиксель.
• Глубина изображения – 16 бит (65 535 уровней серого).

КАРАТ РТС 4343 может работать в двух режимах:

– Режим реального времени. Дефектоскопист видит изображение в момент просвечивания объекта контроля.

– Режим накопления кадров. Изображение формируется в течение определенного временного интервала из нескольких снимков путем наложения их друг на друга. Этот режим позволяет получить более точное изображение дефекта.

ППД для защиты электронных компонентов от рентгеновского излучения заключен в защитный корпус с экраном из вольфрама.

Вес прибора с экраном – 25 кг.

Также все металлические детали корпуса ПДД соединены сваркой, чтобы не было даже минимальных зазоров для проникновения рентгеновского излучение внутрь прибора.

Экранирование электроники позволяет КАРАТ РТС 4343 работать дольше, так как не происходит деградации полупроводниковых элементов из-за поглощенной дозы радиации.

Преимущества использования комплекса цифровой̆ радиографии КАРАТ РТС 4343

– Комплекс цифровой радиографии КАРАТ РТС 4343 – надежный стационарный прибор, способный работать в непрерывном режиме при температуре окружающей среды от -15С до +40С и влажности до 85% без образования конденсата. После включения прибор уже через 15 минут готов к проведению радиотелевизионного контроля.

– Помимо стабильной непрерывной работы и небольшого периода «разогрева», высокая производительность прибора обеспечивается коротким временем экспозиции (минимальное – 20 мс).

При высокой чувствительности ПДД, прибор КАРАТ РТС 4343 способен работать с излучателями высокой мощности и в короткое время создавать высококонтрастные снимки радиотелевизионного контроля, соответствующие ГОСТ 7512-82 (для толщин от 1 до 80 мм).

– Применение КАРАТ РТС 4343 избавляет от необходимости закупки рентгеновских пленок, экранов, проявочных машин, негатоскопов и других дополнительных материалов. Цифровой формат снимков снимает проблему хранения коробок с архивом измерений на рентгеновских пленках.

– Также применение КАРАТ РТС 4343 позволяет сократить время на проведение неразрушающего контроля и обработку цифровых снимков, особенно если использовать прибор в составе автоматизированных комплексов, где проверяемые объекты механически перемещаются относительно комплекса рентгентелевизионного контроля.

– ПО X-Vizor реализует широкий набор функций:

• настройка/калибровка/управление ППД,
• получение рентгеновского изображения с ППД,
• защита полученных изображений,
• регулирование яркости/контраста/цветовой гаммы снимка при помощи различных
• фильтров,
• анализ снимка (вручную и автоматизированный),
• внесение данных в протокол контроля,
• компактное хранение на цифровых носителях,
• связь с другими цифровыми устройствами.

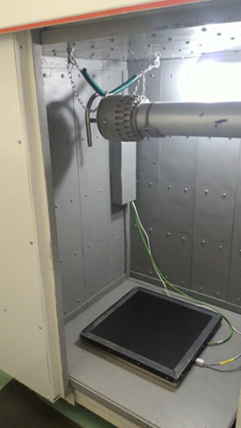

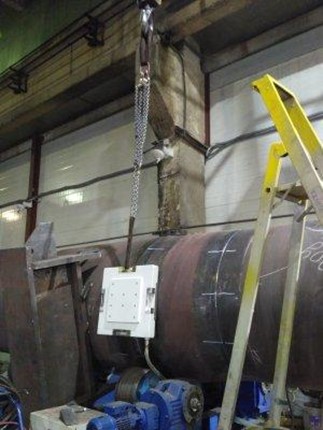

Комплекс цифровой радиографии КАРАТ РТС 4343 хорошо подходит для радиотелевизионного контроля в стационарных условиях: лабораториях, на автоматизированных линиях промышленного контроля предприятия, в составе рентгеновской камеры, и способен выявить такие скрытые дефекты, как непровары, трещины, поры, посторонние включения, а также внешние дефекты, пропущенные при визуальном контроле.
