Комплекс цифровой радиографии "Цифракон"

Центр Цифра
Комплекс цифровой радиографии "Цифракон" превью 1
Комплекс цифровой радиографии "Цифракон" превью 2
Комплекс цифровой радиографии "Цифракон" превью 3
Комплекс цифровой радиографии "Цифракон" превью 4
Комплекс цифровой радиографии "Цифракон" превью 5
Комплекс цифровой радиографии "Цифракон" превью 6
Комплекс цифровой радиографии "Цифракон" превью 7
Комплекс цифровой радиографии "Цифракон" превью 8
Комплекс цифровой радиографии "Цифракон" превью 9
Комплекс цифровой радиографии "Цифракон" превью 10
Комплекс цифровой радиографии "Цифракон" превью 11
Гарантия: 1 год
4 (6)
КЦР Цифракон разработан для проведения неразрушающего контроля промышленных изделий с использованием метода прямой цифровой радиографии. Он представляет собой устройство, основанное на передовых технологиях, которые позволяют получать высококачественные радиографические снимки в электронном формате без использования расходных материалов.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Беспроводные комплексы цифровой радиографии Цифракон

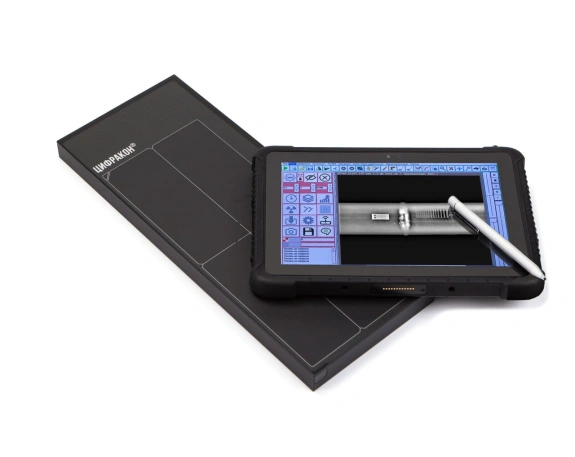

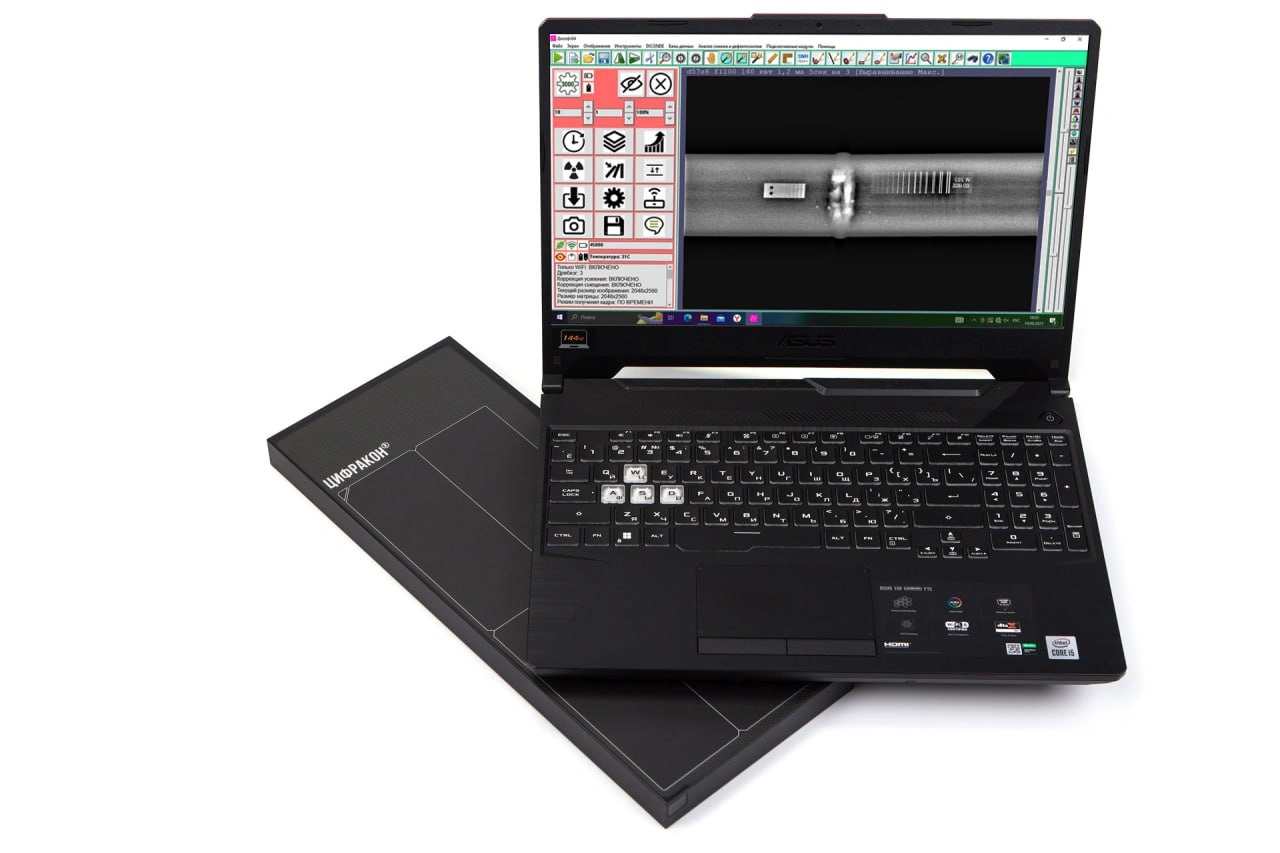

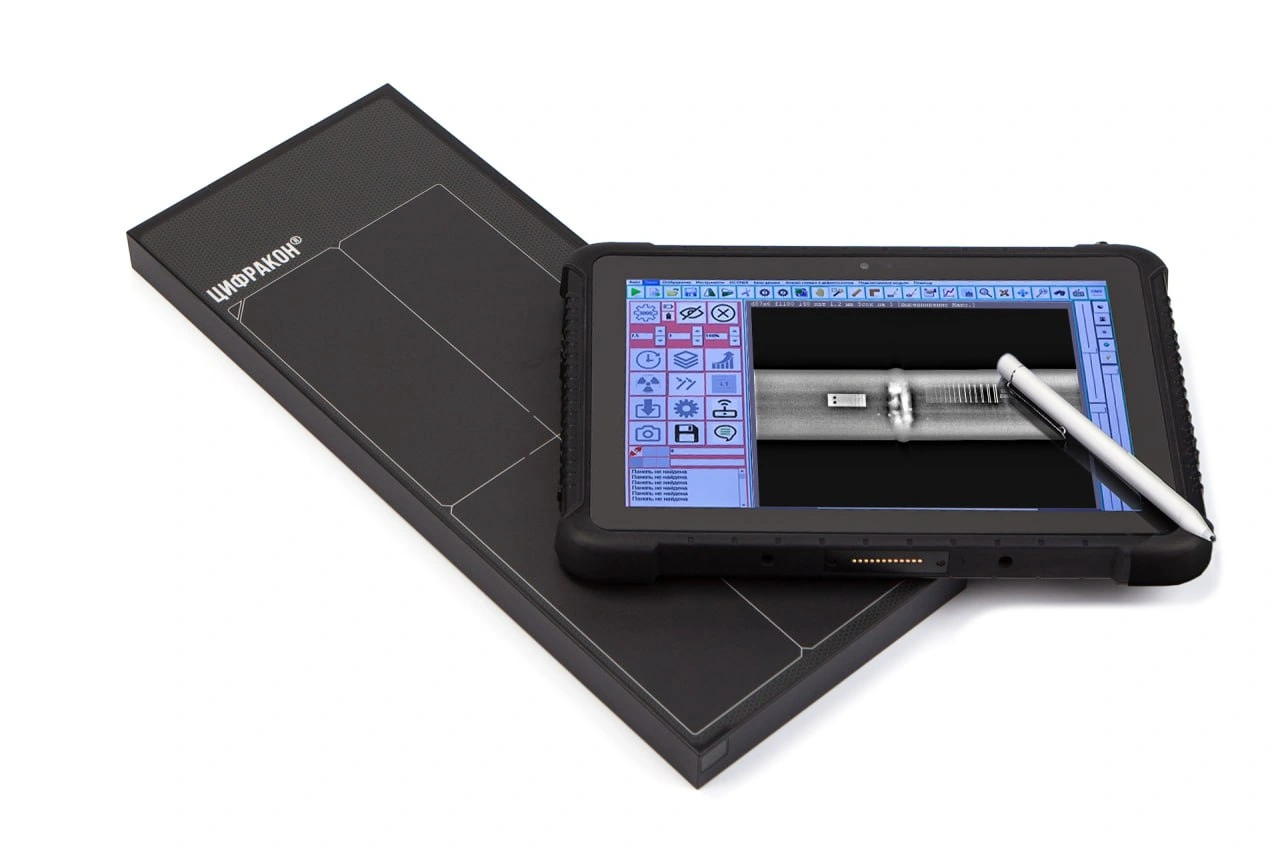

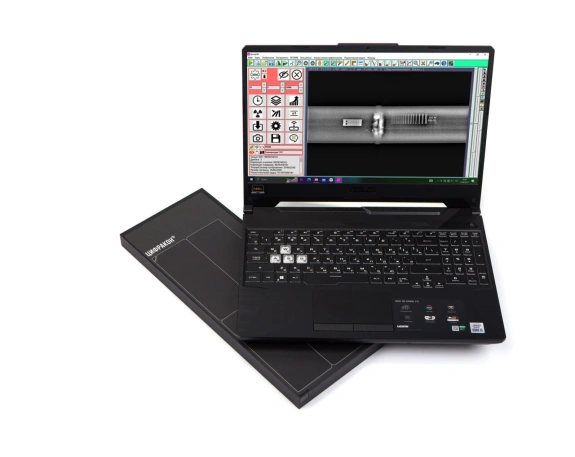

Комплекс включает в себя плоскопанельный рентгеновский детектор, планшет оператора-дефектоскописта для управления, а также оснастку для позиционирования детектора на объекте контроля.

Применение комплекса Цифракон осуществляется следующим образом: плоскопанельный детектор устанавливается на объект контроля при помощи магнитной или ременной оснастки. Затем источник ионизирующего излучения размещается на необходимом фокусном расстоянии от детектора.

Рекомендуется устанавливать детектор вплотную к объекту контроля при использовании портативных рентгеновских аппаратов постоянного потенциала или импульсных рентгеновских аппаратов. Это позволяет достичь высокого пространственного разрешения даже при большом размере фокусного пятна. С установкой оснастки комплекса справляется один дефектоскопист, время установки обычно не превышает 5 минут, в зависимости от сложности объекта контроля и опыта специалистов.

После установки комплекса на планшете оператора выбирается режим работы детектора, после чего напряжение подается на рентгеновский источник. Полученный снимок выводится на экран планшета для дальнейшей расшифровки дефектоскопистом.







Комплекс Цифракон обладает рядом особенностей:

  • Использование сцинтиллятора на основе оксисульфида гадолиния (GOS) и светочувствительной TFT-матрицы в детекторе, обеспечивающих высокую чувствительность и быстроту получения снимков.
  • Защита корпусов планшета и детектора от пыли и влаги, обеспечивающая надежность работы оборудования как в лабораториях, так и на выездах.
  • Универсальность электропитания, позволяющая комплексу быть подключенным к сети переменного тока или работать от аккумуляторной батареи.
  • Два комплекта аккумуляторов для повышения мобильности устройства.
  • Возможность проводить контроль на выездных работах только с помощью рентгеновского аппарата, детектора и оснастки, без необходимости наличия проявочной комнаты, дополнительного оборудования и персонала для обработки радиографических снимков.
  • Встроенный датчик рентгеновского излучения, запускающий циклы накопления и считывания изображения.
  • Возможность накопления кадров в памяти детектора и их последующее объединение при отсутствии связи с планшетом оператора.
  • Комплексы Цифракон внесены в Государственный Реестр Средств Измерений РФ под регистрационным номером 76931-19.

Использование комплекса цифровой радиографии Цифракон на вашем предприятии предоставляет следующие преимущества:

  • Сокращение затрат на радиографический контроль благодаря отсутствию необходимости использования расходных материалов и проявочного оборудования для обработки и хранения радиографических снимков.
  • Оперативная оценка результатов контроля, поскольку оператор получает радиографическое изображение непосредственно после экспозиции и может оценить его качество и необходимость дополнительного контроля.
  • Широкий динамический диапазон сигнала детектора, позволяющий контролировать изделия различной толщины и сложной формы.
  • Возможность создания и поддержки базы данных изображений в формате DICONDE с полной защитой данных.
  • Каждое изображение включает информацию об объекте контроля, параметры экспозиции и дату, время и координаты места съемки.
Бренд
Центр Цифра
ТИП ТЕХНОЛОГИИ
Плоскопанельные детекторы (КЦР)
Произведено в РФ
Да

Технические характеристики

Детектор

Тип детектора

фотодиод с TFT

Тип сцинтиллятора

GOS (Оксисульфид гадолиния)

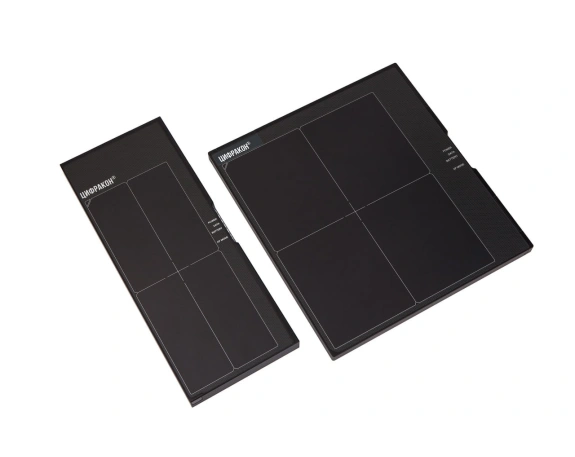

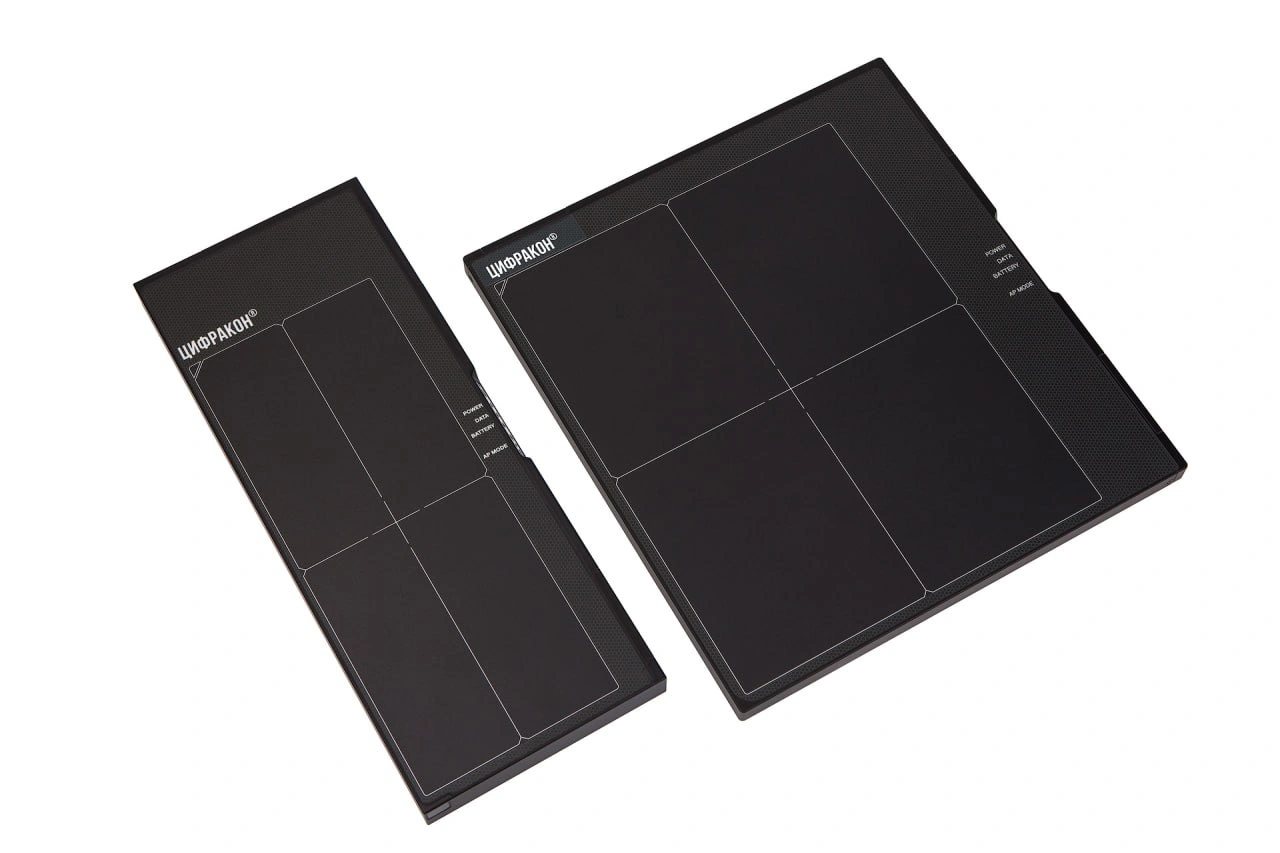

Типовые модификации детектора *

1723

2532

3643

Размер пикселя, мкм

75

124

140

Базовое пространственное разрешение по ISO 17636-2, мкм

130

Количество пикселей

2304 × 3072

2048 × 2560

2560 × 3072

Размер матрицы, мм

172,8 × 230,4

253,95 × 317,44

358,4 × 430,08

Размеры детектора, мм

208,2 × 256,5 × 27,5

322 × 355 × 17

400 × 470 × 17

Минимальное расстояние от матрицы до внешних границ детектора, мм

по нижнему краю

3,0

8,5

8,0

по левому краю

6,0

8,5

10,0

Разрядность аналогово-цифрового преобразователя, бит

16

Диапазон энергий рентгеновского излучения, кВ

40 ÷ 450

Максимальное время экспозиции, с

180

Интерфейс взаимодействия с источником излучения

автоматический запуск начала экспозиции при включении рентгена / ручной запуск начала экспозиции с планшета

Интерфейс передачи данных

проводной

Gigabit Ethernet (1000BASE-T)

беспроводной

IEEE802.11n/ac (2,4 Гц, 5 Гц)

Время передачи данных, с

по проводному интерфейсу

1,5

по беспроводному интерфейсу

3

Температура эксплуатации, °C

−20…+50

Время работы батареи, ч:

при 25 °C в режиме съемки / в режиме ожидания

до 8 / до 9

при 0 °C в режиме съемки / в режиме ожидания

до 4 / до 5

при −20 °C, в режиме съемки / в режиме ожидания **

до 1,5 / до 1,5

Степень защиты корпуса

IP67

Потребление энергии детектором при проводном питании

DC 34 В, 0,8 А

Допустимое давление

равномерно распределенное по поверхности

не более 300 кг

в центральной части на участке Ø 40 мм

не более 150 кг

Передача данных с детектирующего блока на планшет оператора:

возможность подключения, ГГц

2,4

предустановленный диапазон, ГГц

5 (может быть изменен в служебной программе)

дальность действия Wi-Fi при прямой видимости, до, м

80

Возможности программного обеспечения DiSoft

обработка, улучшение и

архивирование изображений; ведение сравнительного анализа цифровых рентгеновских снимков.

Форматы хранения данных

DICONDE, BMP, JPEG, TIFF

Планшет промышленного исполнения ***

Степень защиты корпуса

IP65

Тип дисплея

LCD

Защита дисплея

закаленное стекло Gorilla Glass 3

Диагональ экрана, дюймов

10,1

Максимальное разрешение, точек

1920 × 1200

Номинальная яркость, кд/м2

1000

Тип сенсорного экрана

емкостный (10-точечный)

Тип установленного процессора

Intel Core i5-5350U; 1,8 ГГц

Тип оперативной памяти

DDR3L; 8 ГБ

Объем установленной карты mSATA

128 ГБ

Интерфейсы ввода-вывода

COM-порт RS-232 (1), порт USB (1), порт Ethernet RJ-45 (1)

Стандарт Wi-Fi

802.11ac/a/b/g/n

Источник питания:

¾ внешний адаптер питания AC/DC, В

(100 ÷ 240)/19

Емкость аккумулятора, мА × ч

4500

Время работы, до, ч

6,5

Установленная операционная система

Windows 10

Температура эксплуатации, °C

−20 ... +60

Температура хранения, °C

−30 ... +70



* перечень нетиповых модификаций детекторов можно получить, обратившись к менеджеру

** измерение времени работы в диапазоне низких температур осуществлялось непосредственно сразу после того, как детектор вынесли из теплого помещения

*** технические характеристики планшета могут отличаться от указанных на момент приобретения комплекса и/или могут быть изменены по заказу Покупателя

    • Детектор в защитном чехле
    • Зарядное устройство для батарей питания детектора
    •  Нагревательный элемент
    •  Съемная ручка детектора
    •  Магнитные держатели
    •  Крепежные стропы
    •  Ноутбук
    •  Блок питания ноутбука
    •  Мышка
    •  Планшет оператора
    •  Блок питания планшета
    •  Wifi роутер
    •  Wifi адаптер
    •  Шнур питания
    •  Набор проводов для различных схем подключения системы
    • Эталон разрешающей способности Duplex IQI
    • Транспортировочный кейс
    • Комплект технической документации
