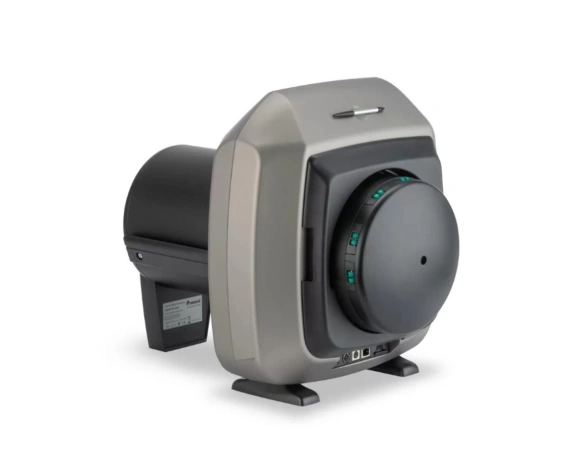

Растущая мобильность современного общества оказывает влияние, в том числе и на проектирование и производство систем Компьютерной Радиографии. Удовлетворяя запросы профессионалов радиографического НК, компания "Ньюком-НДТ" разработала самый компактный комплекс КАРАТ КР-35СР. Помимо самых малых на рынке габаритных размеров и веса он является самым энергосберегающим комплексом. Что немаловажно для системы КР, предназначенной для автономной работы в полевых условиях.

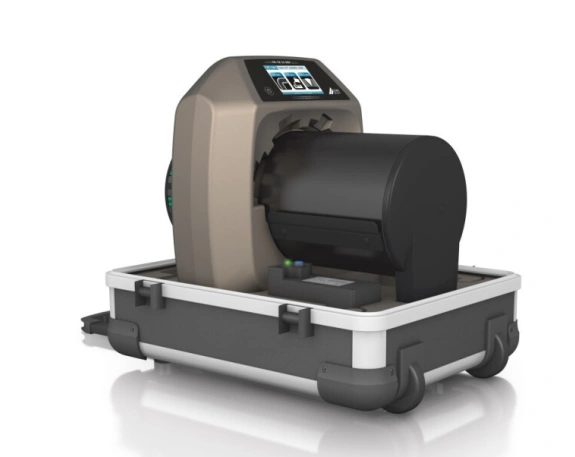

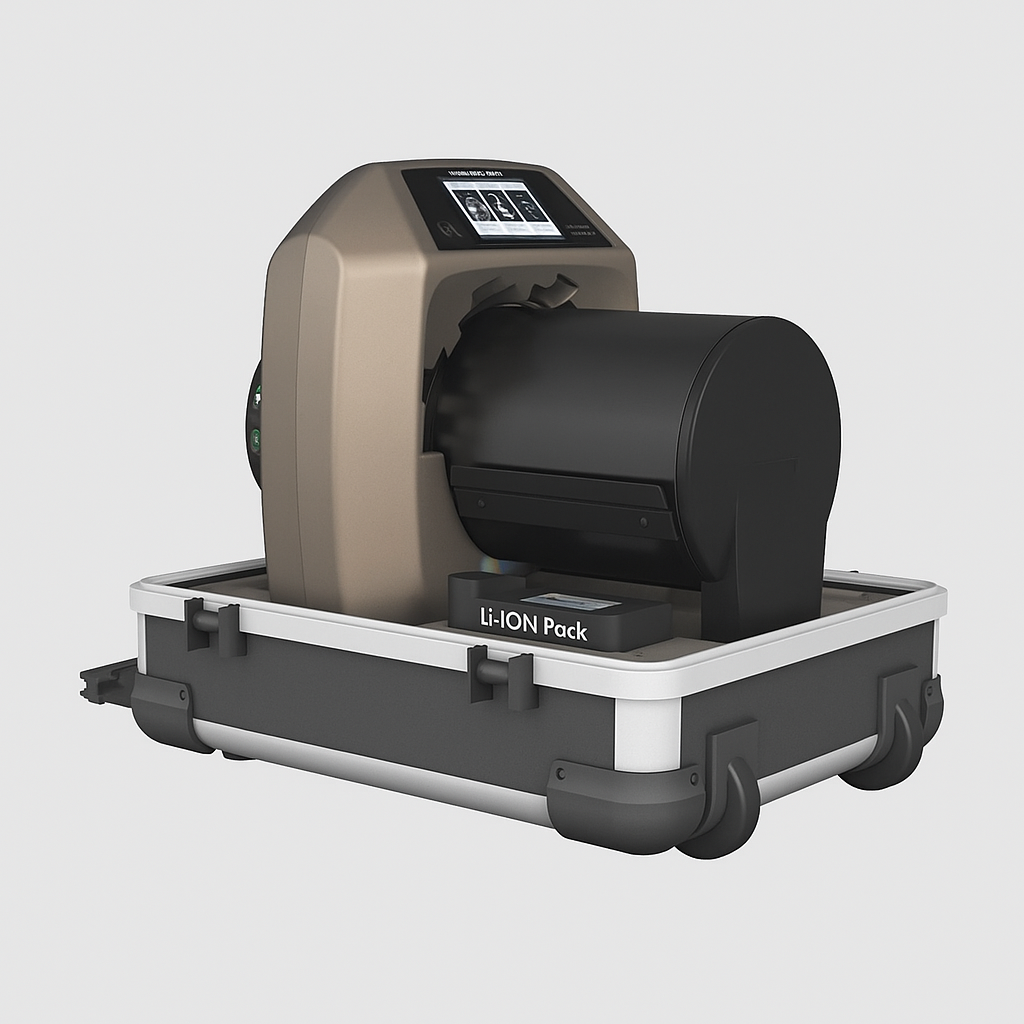

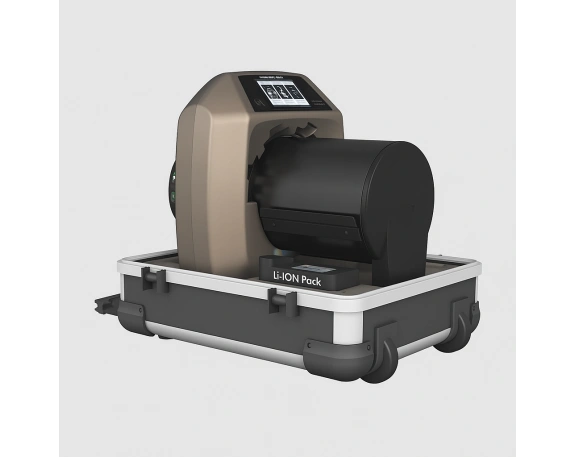

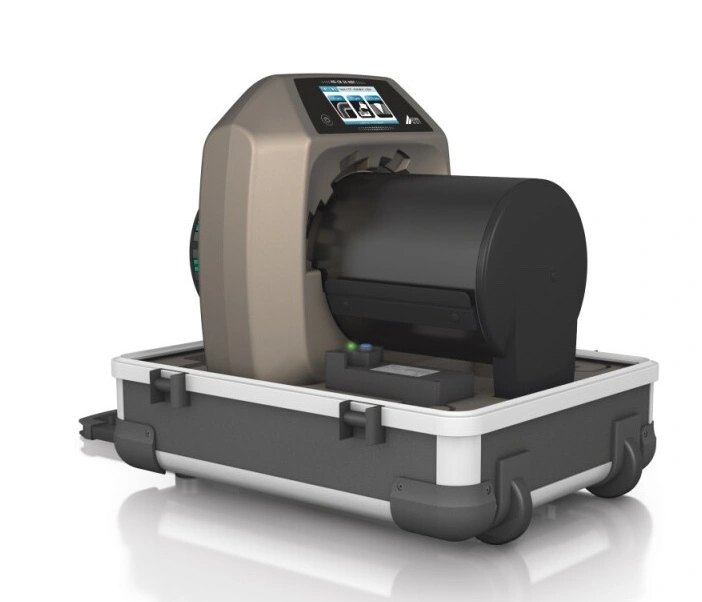

КАРАТ КР-35СР может быть укомплектован компактным (всего 860 гр) литий-ионным аккумулятором для полностью автономной работы, а также кейсом для безопасной и удобной транспортировки, в котором предусмотрено место для установки аккумулятора.
Настраиваемые параметры считывания запоминающих пластин
В КАРАТ КР-35СР существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.
Параметр «разрешение сканирования» или размер пиксела связан с разрешающей способностью получаемого радиографического изображения. Чем выше разрешение (меньше размер пиксела) тем выше Базовое Пространственное Разрешение. Для задач контроля требующих максимального БПР необходимо выбирать максимальное разрешение сканирования. Напротив для задач не требующих большого БПР необходимо выбирать минимальное разрешение сканирования 80 – 100 мкм. В этом случае скорость считывания пластины, а значит и производительность контроля будет больше.
Настройка напряжения ФЭУ управляет его усилением. Высокое значение напряжения повышает усиление ФЭУ и позволяет получить снимки при коротких экспозициях. Следует помнить, что соотношение сигнал/шум снимков в этом случае будет невысоким и будет соответствовать низшим классам КР систем. Малые значения напряжения, а значит и малое усиление следует применять при более продолжительных экспозициях. В этом случае соотношение С/Ш полученных снимков будет высоким и будет соответствовать требованиям для наивысших классов КР систем.
Для удобства пользователей в ПО, поставляемом в составе комплекса, предлагаются несколько наборов настроек, оптимизированных для типовых задач радиографического НК.
Типы и размеры считываемых пластин
КАРАТ КР-35СР может считывать запоминающие пластины обоих типов (IP и HD-IP Plus). Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Возможно одновременное считывание двух пластин , в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров вплоть до 2 х 2 см могут быть считаны без применения специального адаптера.
Технические характеристики комплекса КАРАТ КР-35СР
|
Параметр |
КАРАТ КР-35СР |
|
Технология TreFoc |
Нет |
|
Размер лазерного пятна на поверхности пластины, мкм |
50 |
|
BSR (Базовое Пространственное Разрешение), мкм |
80 |
|
Разрядность уровней серого, бит/уровней серого |
16 / 65 535 |
|

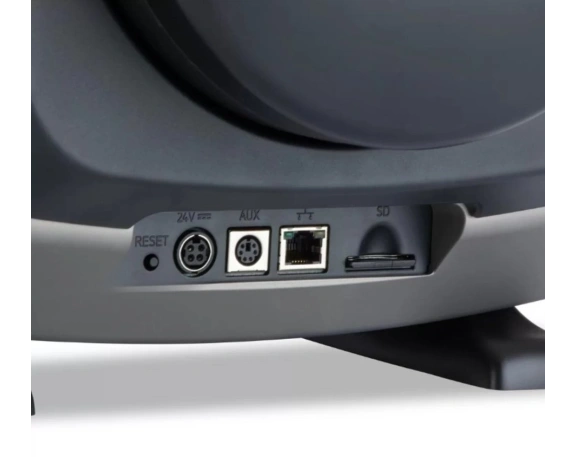

Интерфейс подключения к ПК |
USB 2.0 |
|
Программное обеспечение |
X-Vizor |
|
Температурный диапазон, °C |
от 10 до 35 |
|
Уровень шума, дБ |
49 |
|
Размеры (В х Ш х Д), см |
40 x 37 x 47 |
|
Вес, кг |
17.5 |
|
Электропитание, В |
100 – 240 |
|
Частота, Гц |
50 – 60 |
|
Мощность, Вт |
140 |
|
Автономное питание от аккумулятора |
Да |
Комплекс цифровой радиографии "КАРАТ КР-35СР" внесен в Реестр средств измерений РФ (Свидетельство об утверждении типа средства измерения RU.C.27.541.A №63103, зарегистрирован в Государственном реестре средств измерений под №64699-16) и отвечает требованиям программы импортозамещения.
Комплект поставки
|
№ |
Комплекс цифровой радиографии КАРАТ КР-35CР |
|
1. |
Сканер c блоком питания 220В/24В и USB-кабелем для подключения к компьютеру |
|
2. |
Ноутбук* (от 17" Full HD, от 8 GB RAM, от 1 TB HDD, Intel® Core™ i5, DVD±RW, от 1024MB Video, LAN/WiFi, Windows 8 - 64 bit) с мышью и сумкой для переноски.
*Внимание! В силу естественного технического развития при поставке комплектность компьютера может отличаться от указанной выше. |
|
3. |
Программное обеспечение X-Vizor для сканера (св-во о гос. регистрации №2012610620 от 10.01.2012 г.) |
|
Дополнительные аксессуары и материалы (поставляются отдельно) |
|
|
№ |
Наименование |
|
5. |
Пластина запоминающая IP6x24 (6х24 см) |
|
6. |
Пластина запоминающая IP8x30 (8х30 см) |
|
7. |
Пластина запоминающая IP10x24 (10х24 см) |
|
8. |
Пластина запоминающая IP10x30 (10х30 см) |
|
9. |
Пластина запоминающая IP10x40 (10х40 см) |
|
10. |
Пластина запоминающая IP10x48 (10х48 см) |
|
11. |
Пластина запоминающая IP18x24 (18х24 см) |
|
12. |
Пластина запоминающая IP24x30 (24х30 см) |
|
13. |
Пластина запоминающая IP30x40 (30х40 см) |
|
14. |
Пластина запоминающая IP35x43 (35х43 см) |
|
15. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 6x24 (6х24 см) |
|
16. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 10x24 (10х24 см) |
|
17. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 10x30 (10х30 см) |
|
18. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 10x40 (10х40 см) |
|
19. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 10x48 (10х48 см) |
|
20. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 18x24 (18х24 см) |
|
21. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 24x30 (24х30 см) |
|
22. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 30x40 (30х40 см) |
|
23. |
Пластина запоминающая (высокого разрешения) HD-IP Plus 35x43 (35x43 см) |
|
24. |
Легкий кейс для транспортировки сканера |
|
25. |
Кейс для пластин и аксессуаров |
|
26. |
Аккумуляторный набор (литий-ионный аккумулятор 24В/3,8Ач с зарядным устройством) для питания сканера при отсутствии электросети 220В |
|
27. |
Салфетки чистящие для пластин, 100 шт. в упаковке |
|
28. |
Конверт защитный пластиковый, одноразовый 10х24 (1000 шт. в упаковке) |
|
29. |
Конверт защитный пластиковый, одноразовый 10х48 (1000 шт. в упаковке) |
|
30. |
Защитный чехол для сканера |
|
31. |
Кассеты защитные для пластин (различных форматов) |
|
32. |
Набор эталонов для проверки системы компьютерной радиографии CR - ФАНТОМ |
|
33. |
ЖК-монитор (10 бит серого, для стационарных работ в лаборатории). |
