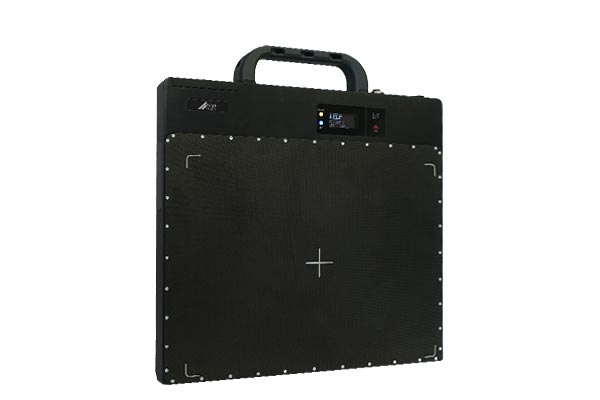

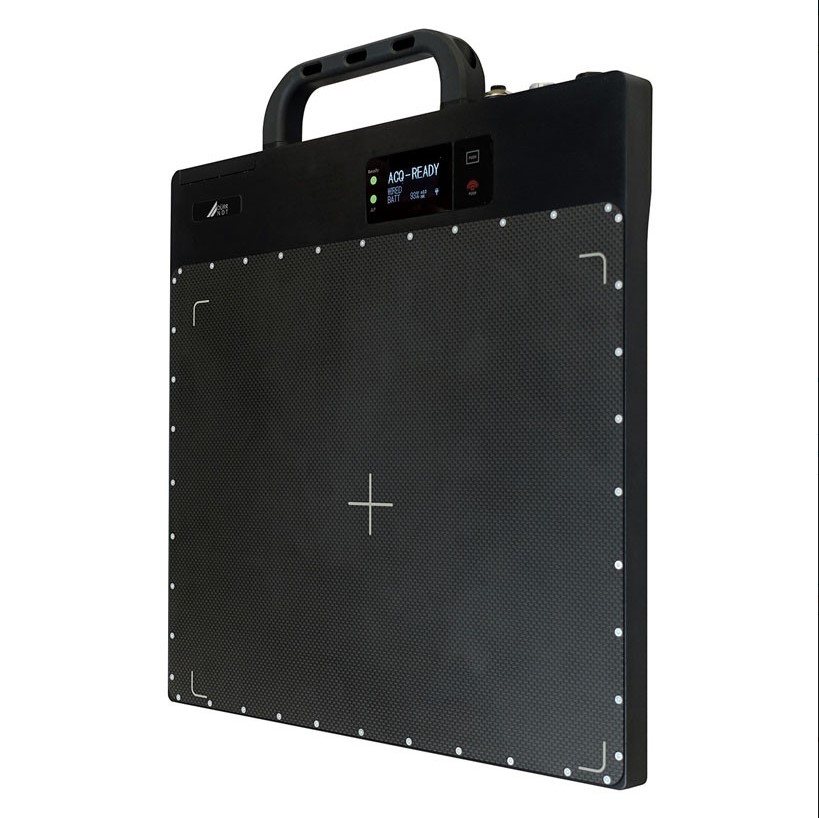

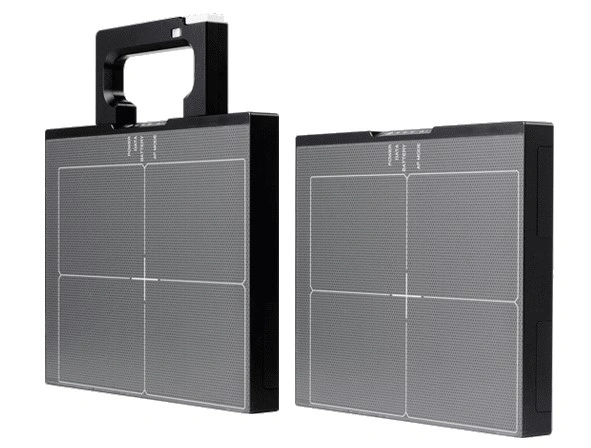

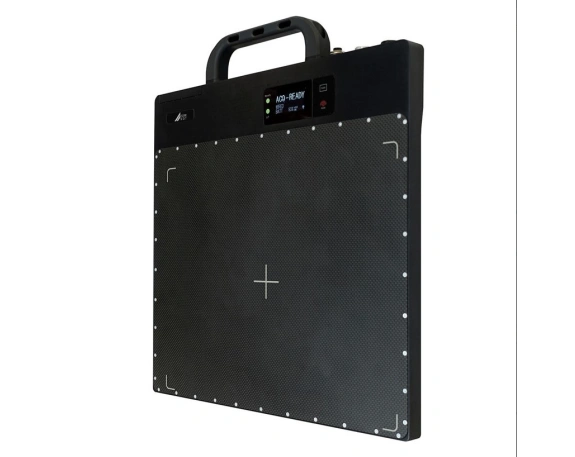

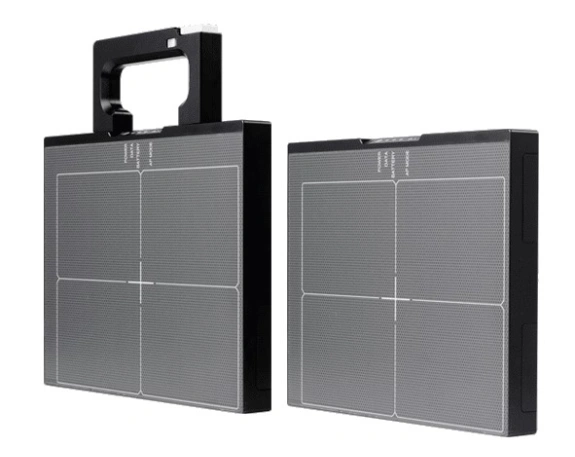

Цифровой радиографический комплекс КАРАТ РТС 2430 разработан для проведения высокоточного рентгеновского контроля. С его помощью можно выполнять неразрушающий контроль объектов с радиационной толщиной от 1 до 100 мм по стали, что делает его незаменимым инструментом на производственных предприятиях.
Комплекс совместим с рентгеновскими установками импульсного действия, оборудованием постоянного потенциала до 450 кВ, а также с гамма-источниками. Такая универсальность позволяет использовать его в системах радиографического метода контроля, обеспечивая достоверные результаты при проверке различных материалов и типов сварных соединений.
Основная задача комплекса — приём, преобразование и визуализация рентгеновских изображений. В основе конструкции используется сенсор на основе оксид-сульфида гадолиния (Gd2O2S:Tb), который преобразует рентгеновское излучение в световой сигнал. Далее этот сигнал фиксируется фотодиодной матрицей из аморфного кремния, где он превращается в электрический ток, усиливается и передаётся в цифровом виде на компьютер для анализа.
Благодаря разрядности 16 бит и размеру пикселя 76 мкм, КАРАТ РТС 2430 формирует детализированные изображения, идеально подходящие для рентгеновского неразрушающего контроля. Обширная зона контроля 233 × 291 мм и матрица 3072 × 3840 пикселей обеспечивают широкий охват и высокую точность при проверке крупных сварных конструкций.
Получите профессиональную консультацию наших специалистов!
Одним из ключевых преимуществ системы является высокая скорость
обработки — всего 4 секунды на получение и передачу изображения. Это особенно важно при серийных проверках, когда применяется радиографический метод контроля сварных соединений, требующий быстрой оценки качества без задержек.
Передача данных осуществляется как по проводному интерфейсу Gigabit Ethernet, так и по беспроводным каналам Wi-Fi (2.4G / 5G), что значительно упрощает контроль рентгеновского оборудования и делает работу оператора более удобной.
Энергосистема детектора продумана до мелочей: КАРАТ РТС 2430 может работать как от адаптера (Tether XP Power / AHM85PS12 / DC 12V 7.08A), так и от аккумуляторной батареи 7.4 В, 4000 мА·ч, обеспечивающей до 8 часов автономной работы. Это особенно удобно для проведения радиографического контроля сварных конструкций в полевых условиях, где нет доступа к электросети.
Конструкция комплекса защищена от внешних воздействий по стандарту IP67, что гарантирует надёжную работу при влажности до 85 % и температуре от 0 до 45 C (или до –20 C при работе от внешней батареи). Это делает устройство устойчивым к пыли, влаге и перепадам температуры — необходимым качеством при выполнении радиографического неразрушающего контроля в промышленных зонах.
Несмотря на высокую функциональность, устройство остаётся лёгким и компактным: его габариты составляют 327 × 362 × 21,5 мм, масса — всего 3,2 кг. КАРАТ РТС 2430 сочетает точность, мобильность и надёжность, обеспечивая эффективное применение радиографического метода контроля в промышленности, энергетике и машиностроении.
