1. Импульсный аппарат АРИОН-300 Моноблок
Аппарат АРИОН-300 Моноблок создан для контроля сварных соединений и металлических конструкций на любых объектах — от заводских цехов до выездных площадок. Он обеспечивает качественный рентгеновский контроль, сочетая компактность и лёгкость с надёжной производительностью.
Блок с высоким напряжением создаёт импульсное излучение при рабочем потенциале на аноде не ниже 300 кВ, а гарантированный срок службы устройства достигает 500 000 импульсов. Частота повторения импульсов при питании от батареи составляет 10–15 Гц, что обеспечивает быструю генерацию снимков высокого качества.
Батарея LiFePO4 обеспечивает автономную работу до 90 минут, а время полной зарядки не превышает 2 часов. Температурный интервал функционирования составляет от −15 до +50 C, при этом масса моноблочного устройства едва достигает 8 кг, что делает устройство удобным при работе вне лаборатории.
Получите консультацию специалиста прямо сейчас!
2. Свинцовый кожух-диафрагма XRS АП-300М СД
Кожух-диафрагма формирует направленный пучок и значительно снижает рассеянное излучение. Это особенно важно при использовании радиографического контроля сварных соединений, когда требуется высокая точность и детальная визуализация дефектов.
Толщина свинцового экрана корпуса равна 6 мм, диафрагмы — 10 мм, а размер окна достигает 20 × 16 мм. Углы раскрытия луча составляют 36 × 26, что обеспечивает точное определение рабочей зоны. Масса всего комплекта составляет 3,2 кг, а сменной диафрагмы — 0,7 кг, что облегчает монтаж.

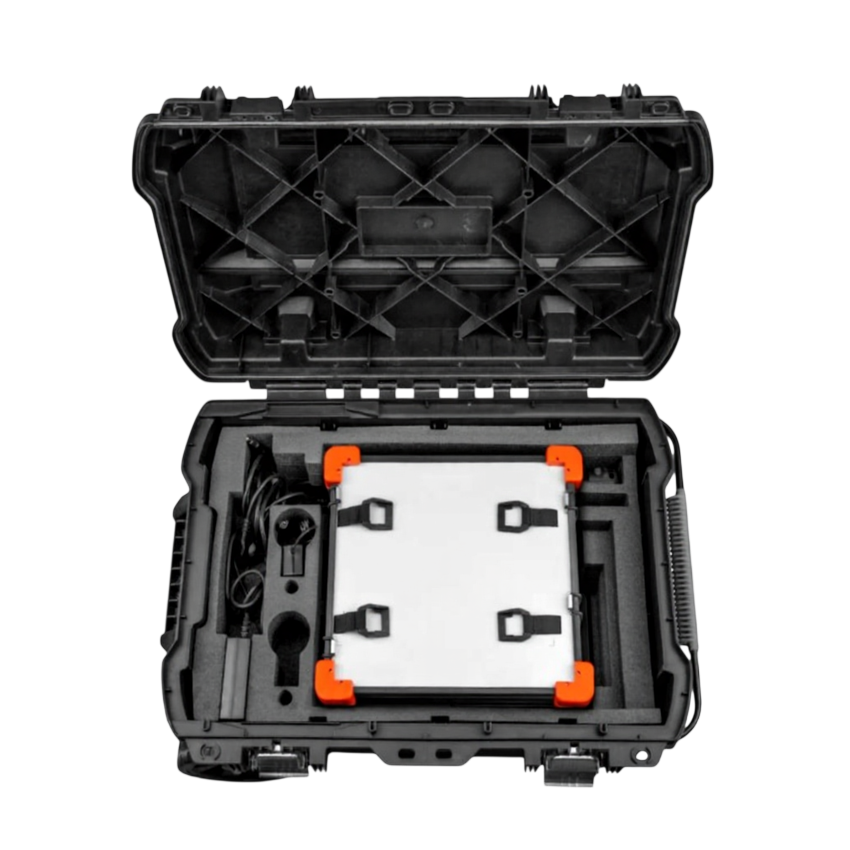

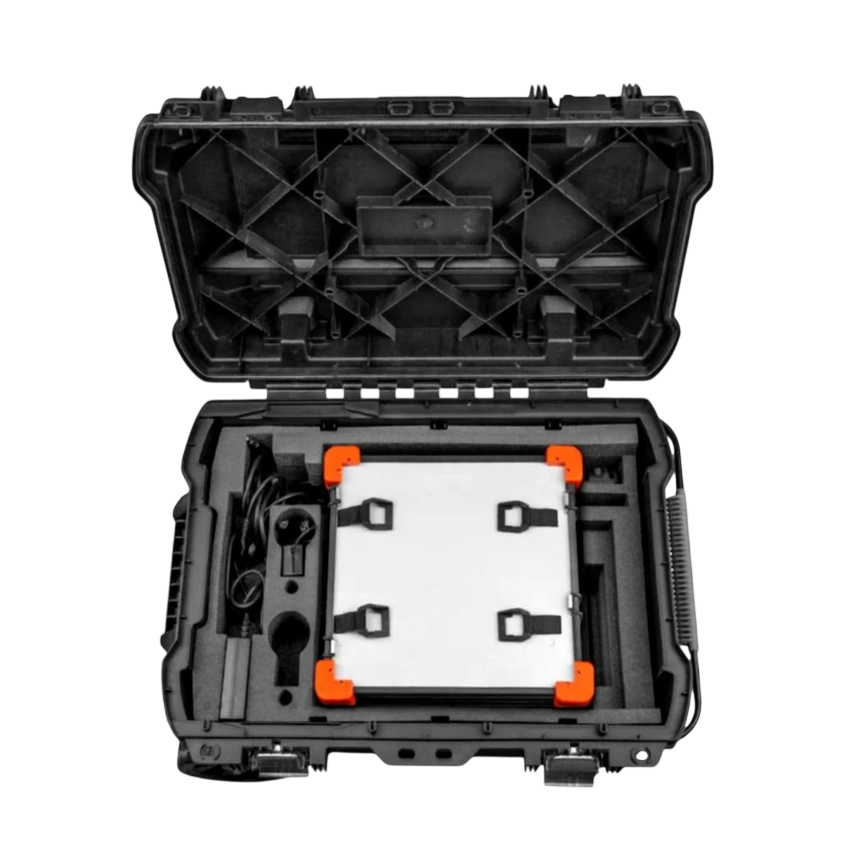

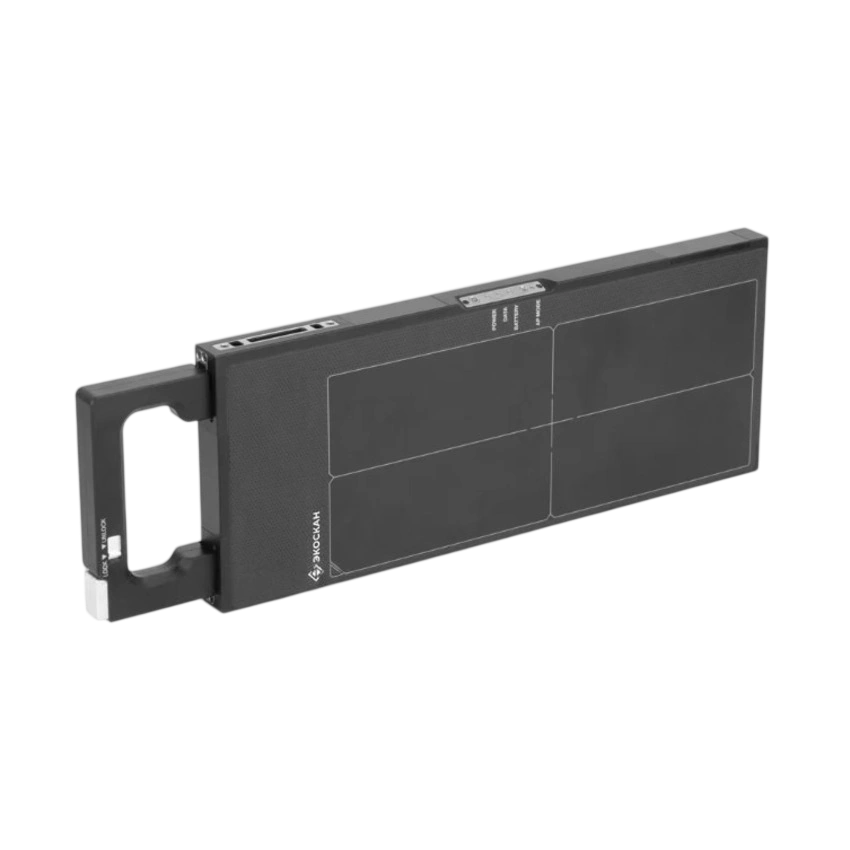

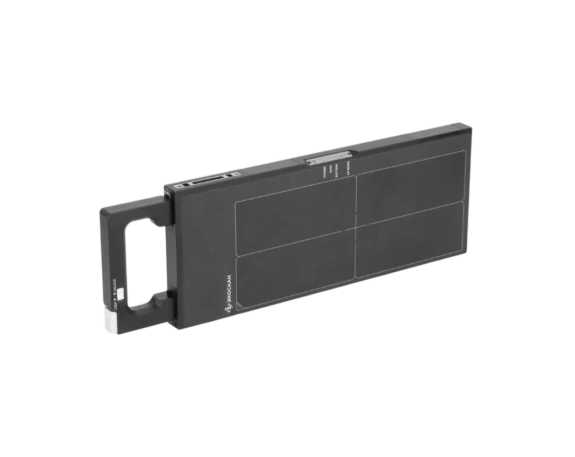

3. Детектор ЭКОСКАН и ПО «Стражник»
ЭКОСКАН обеспечивает проведение радиографического контроля методом цифровой радиографии. Система поддерживает диапазон энергий 40–450 кВ, а время экспозиции можно варьировать от 0,1 до 180 секунд, что обеспечивает гибкость при контроле различных объектов.

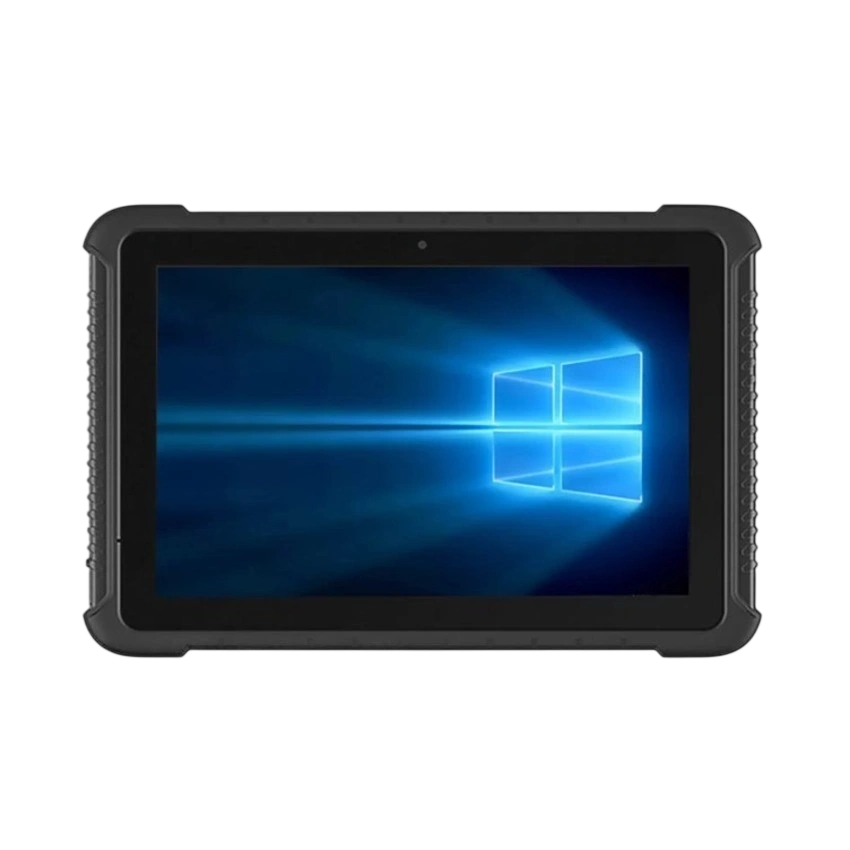

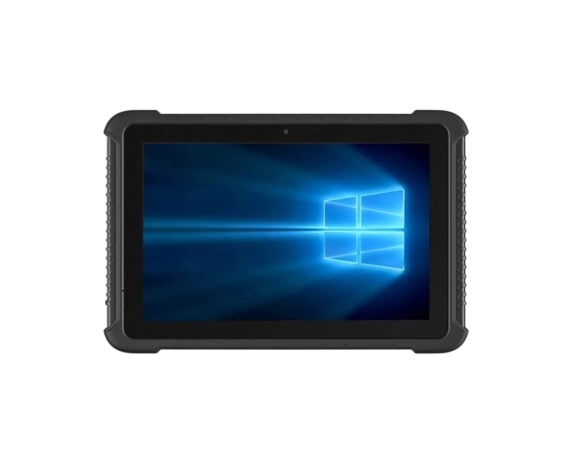

Автоматическое включение экспозиции осуществляется в синхронизации с излучающим устройством, а ручное управление возможно через планшет. Время передачи информации составляет 1,5–3 секунды, масса детектора варьируется от 2,4 до 5,4 кг, степень защиты от пыли и влаги — IP67, диапазон эксплуатационных температур — от −20 до +50 C.

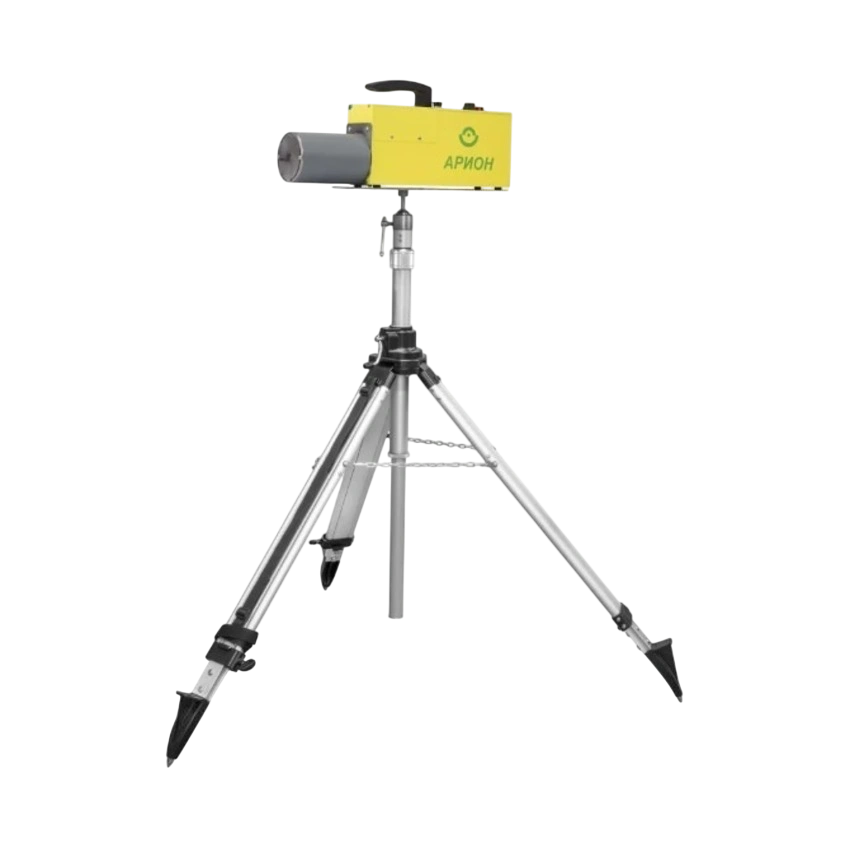

4. Штативы и системы позиционирования
Для точного размещения аппарата применяются штативы серии АРИОН:
ШРТ-2: корпус из нержавеющей стали, высота 500 мм, поддерживаемый диапазон диаметров объектов 57–1420 мм, максимальная грузоподъёмность 15 кг, собственная масса 5 кг.
ШРТ-3: выполнен из алюминия, регулируемая высота от 1050 до 3100 мм, полная возможность поворота в горизонтальной и вертикальной плоскости, грузоподъёмность 15 кг, масса 9,5 кг.
ШРТ-5: комбинация стали и алюминия, длина стрелы 830 мм, высота стойки 1625 мм, масса комплекта 14 кг, максимально допустимая нагрузка 15 кг.
5. Крепёжные приспособления
Паук-3М/140: регулируемый интервал расстояний до объекта составляет 30–280 мм, масса устройства — 6 кг, минимальный диаметр объекта — от 325 мм, материал конструкции — нержавеющая сталь.
Паук-3М/ЭКО: предназначен для работы с цилиндрическими и плоскими предметами, поддерживаемый диапазон диаметров — от 250 мм, масса всего комплекта составляет 8,2 кг, габариты с учётом опор — 575 × 516 × 109 мм.
6. Лазерный целеуказатель АРИОН ЛЦП/АРИОН-300М
Указатель цели оборудован двумя полупроводниковыми лазерными модулями, создающими перекрещивающиеся линии для точного позиционирования луча. Мощность составляет 5 мВт, длина волны — 650 нм, корпус выполнен из алюминия, масса с батареями — 0,7 кг.
7. Светозвуковая сигнализация СЗС-1
Система предупреждает о достижении опасного уровня излучения. Она работает от сети 220 В или аккумулятора 12 В, 4,2 А·ч, обеспечивая непрерывную работу до 48 часов. Диапазон регистрируемых энергий — 35–600 кэВ, степень защиты — IP65, масса — 3 кг.
Комплекс АРИОН-300 Моноблок сочетает высокую мощность, мобильность и цифровую точность. Используя радиографический метод, детектор ЭКОСКАН и ПО «Стражник», а также системы позиционирования и лазерного целеуказателя, можно безопасно и эффективно проводить радиографический контроль сварных соединений.
