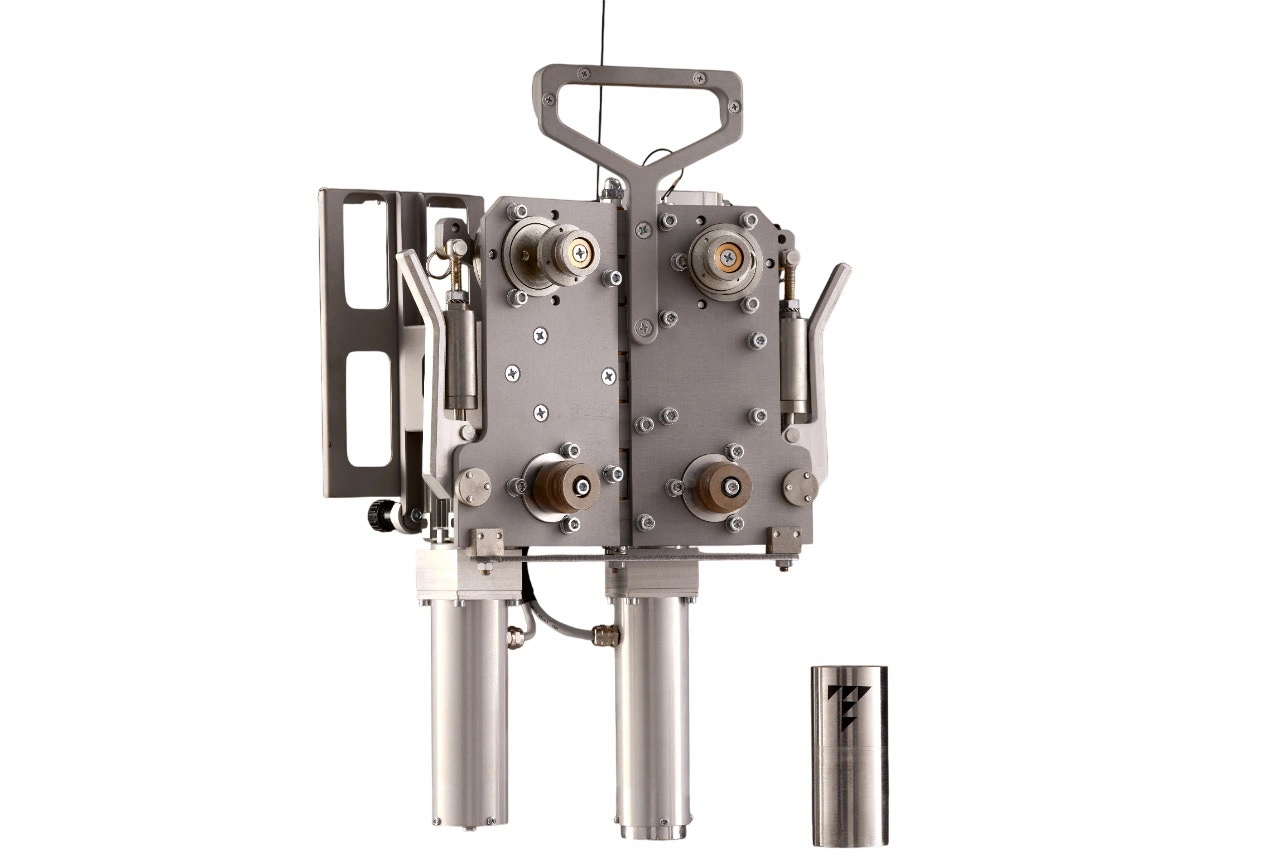

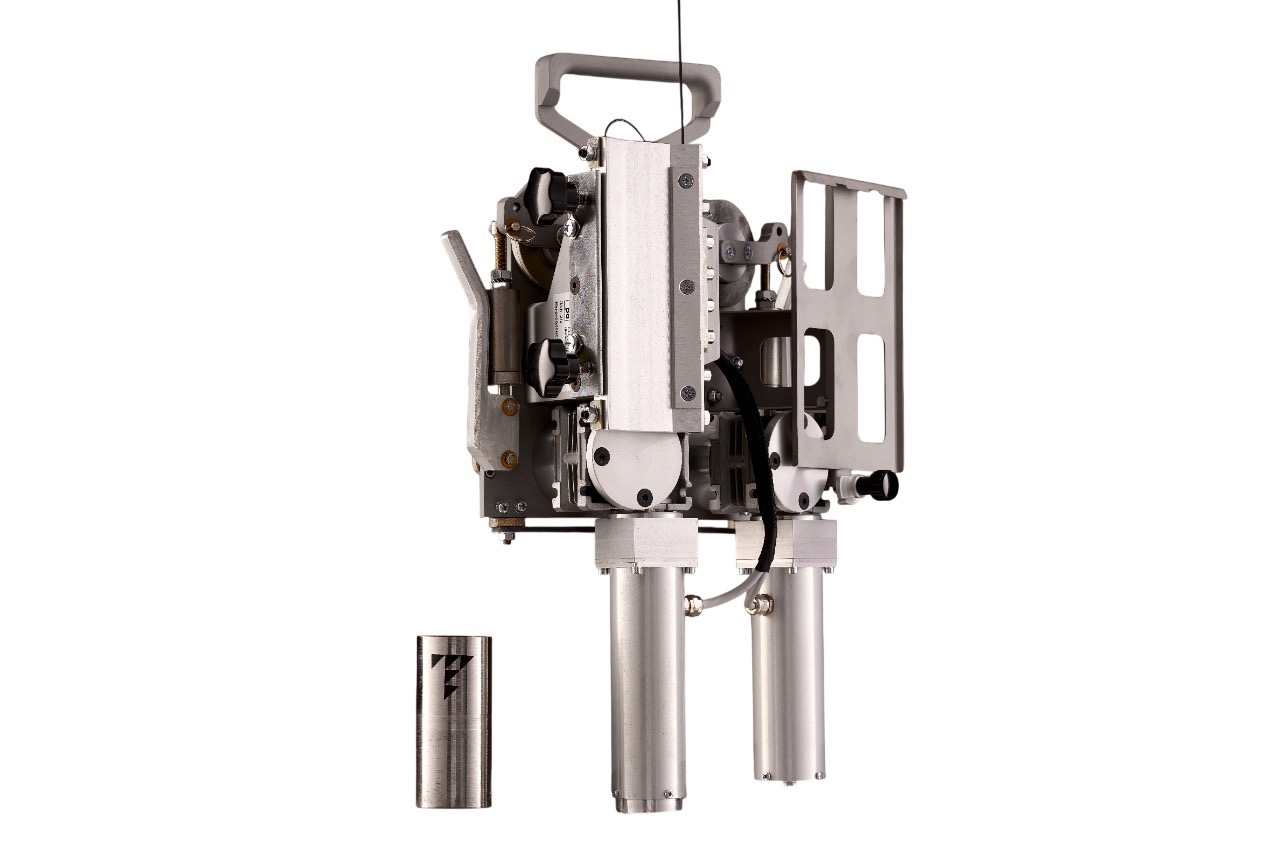

Автоматизированный КЦР "Транскан"

Центр Цифра

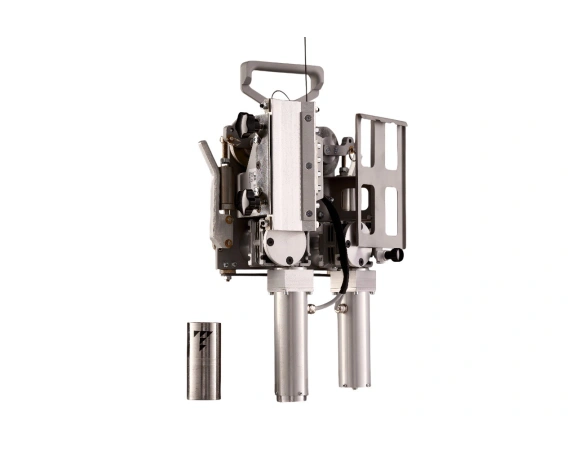

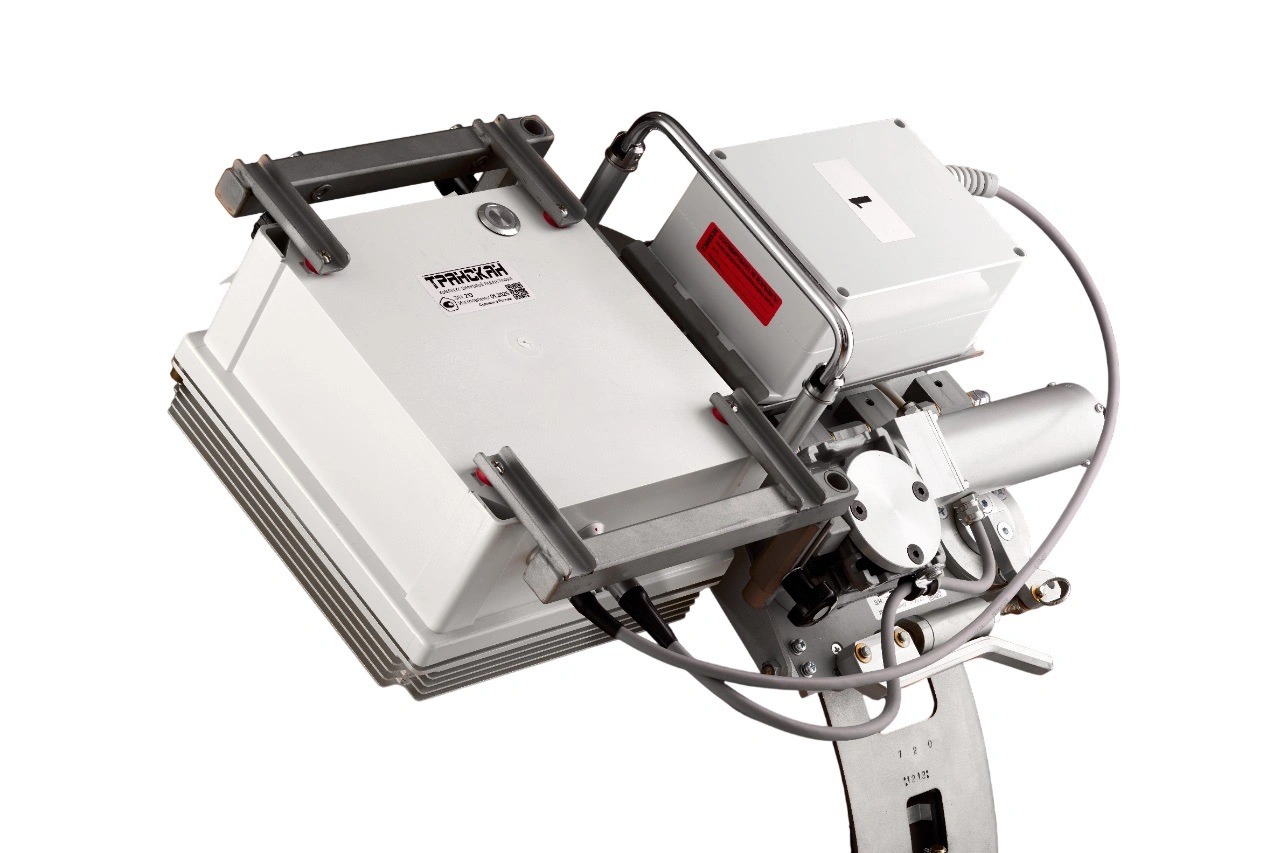

Автоматизированный КЦР "Транскан" превью 1

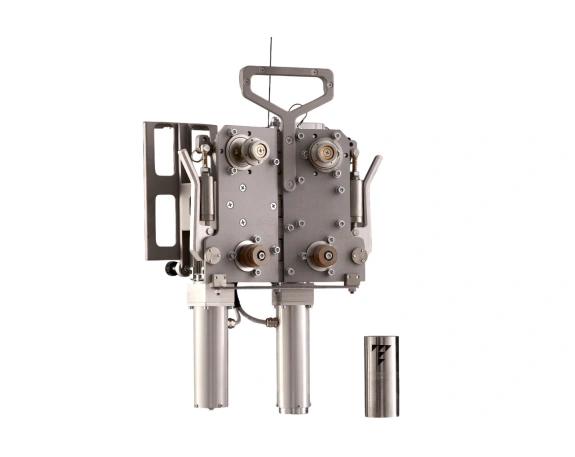

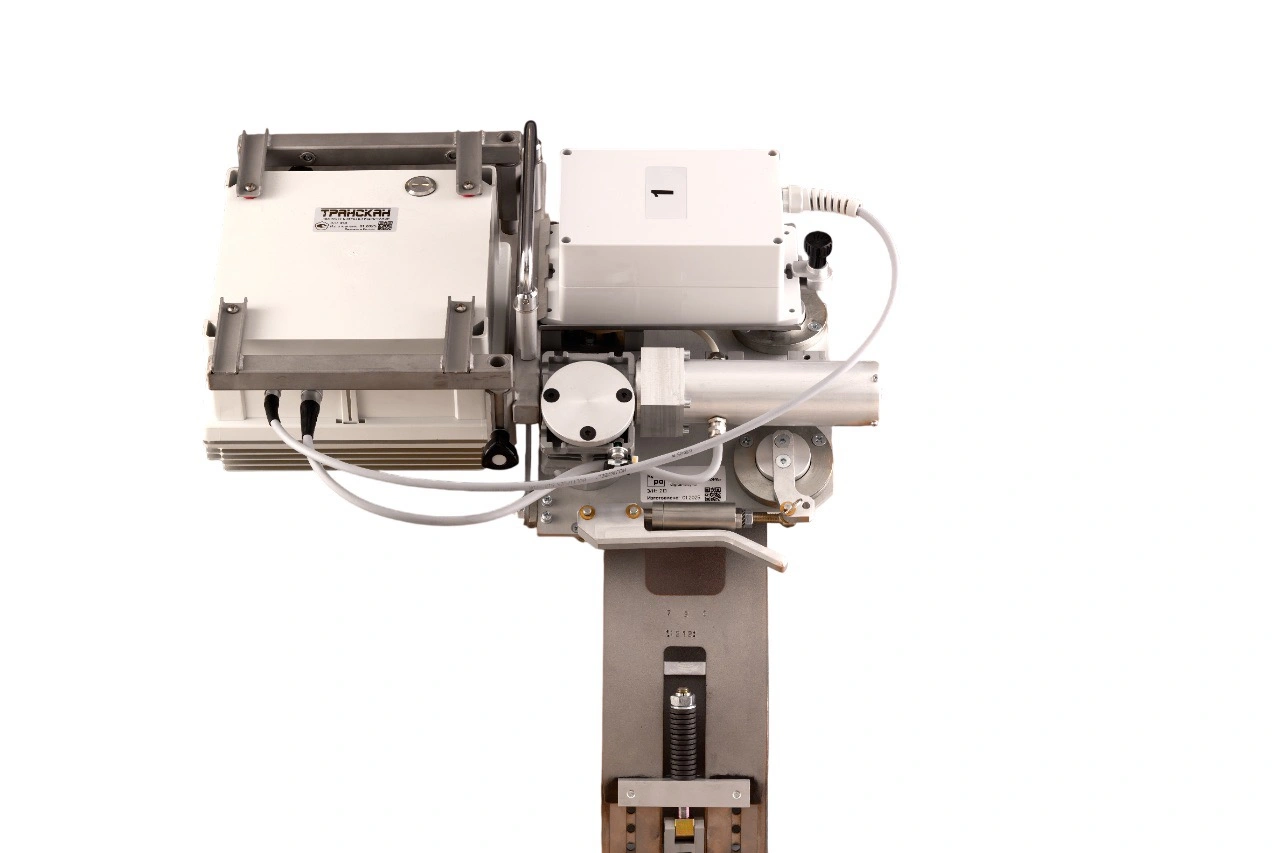

Автоматизированный КЦР "Транскан" превью 2

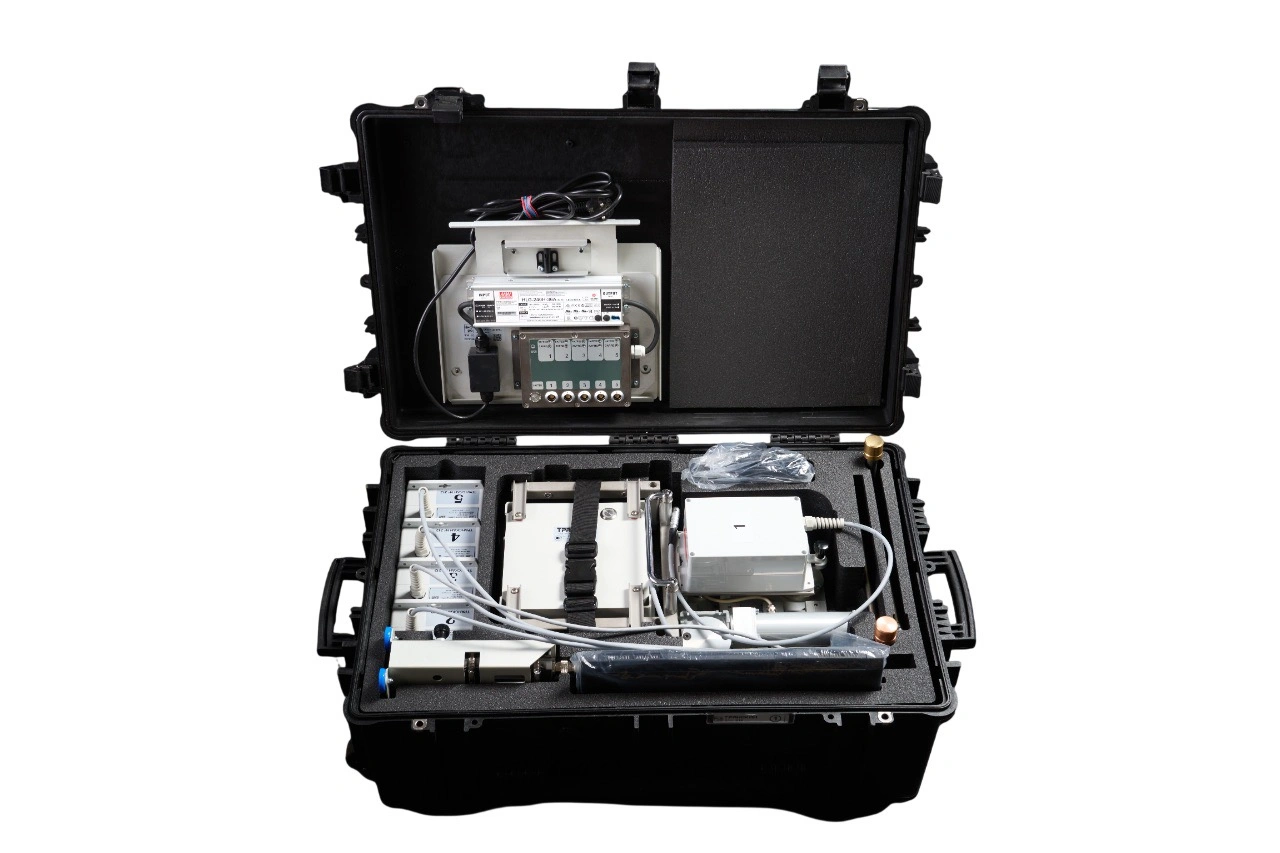

Автоматизированный КЦР "Транскан" превью 3

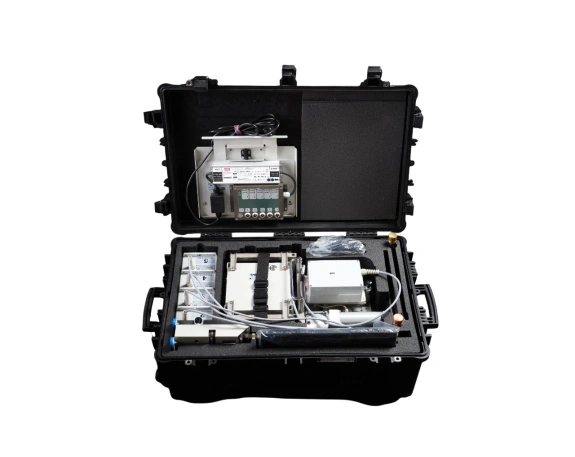

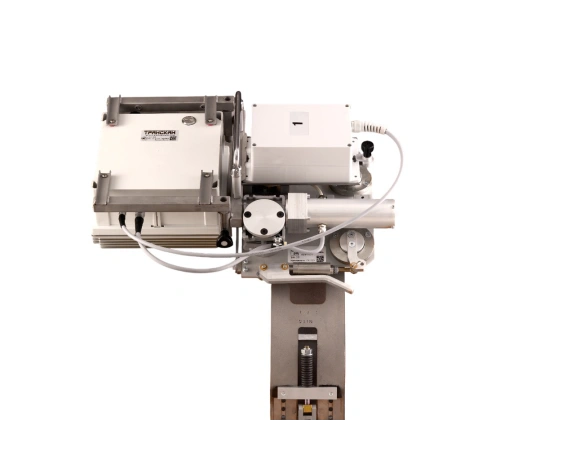

Автоматизированный КЦР "Транскан" превью 4
Гарантия: 1 год
0 (0)
Комплекс цифровой радиографии "ТРАНСКАН" разработан для обнаружения дефектов в кольцевых сварных соединениях магистральных трубопроводов с диаметром от 100 до 1420 мм с использованием метода цифровой радиографии. Этот комплекс способен выполнять контроль как через две стенки, так и с использованием панорамного источника излучения, установленного в центре трубы.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Цифровая радиография позволяет получать высококачественные изображения и обеспечивает более эффективный и точный контроль дефектов в сварных соединениях. Комплекс "ТРАНСКАН" оснащен специальными сенсорами и программным обеспечением, которое обеспечивает анализ и обработку полученных радиографических снимков.

Комплекс Транскан предназначен для автоматизированного рентгеновского контроля кольцевых сварных соединений труб с диаметром от 100 мм до 1420 мм в ходе строительства или ремонта трубопроводов в различных условиях, включая трассовые и цеховые условия, а также на трубосварочных базах и других объектах. Комплекс также позволяет измерять поперечные линейные размеры дефектов.

Для контроля по схеме «панорамно», внутри трубы устанавливается источник ионизирующего излучения (ИИИ) панорамного типа. При использовании панорамного источника излучения, комплекс "ТРАНСКАН" устанавливает источник в центре трубы. Это позволяет получить панорамное изображение всего сварного соединения без необходимости поворота источника или детектора.

Для контроля по схеме «фронтально» (через две стенки), используется ИИИ направленного типа, который устанавливается на специальную каретку, движущуюся синхронно с детектором по направляющему поясу. В случае контроля кольцевых сварных соединений диаметром от 100 до 325 мм (через две стенки), ИИИ направленного типа устанавливается на специальный кронштейн вместе с детектором. Для контроля через две стенки, комплекс "ТРАНСКАН" использует рентгеновский источник, направленный на объект контроля, в то время как детектор располагается с противоположной стороны. Такой подход позволяет обнаруживать дефекты как внутри, так и снаружи сварных соединений.

Для выполнения контроля кольцевых сварных соединений труб диаметром от 100 до 325 мм ИИИ направленного типа устанавливается на специальный кронштейн вместе с детектором (дополнительная комплектация).

Для достижения оптимальной мощности и энергии, необходимо использовать ИИИ соответствующей мощности. Источники ионизирующего излучения не входят в комплект поставки комплекса Транскан. Для достижения наилучших результатов времени экспозиции рекомендуется использовать комплекс Транскан с переносными рентгеновскими аппаратами постоянного потенциала.

Использование комплекса Транскан обеспечивает ряд преимуществ, включая сокращение времени и затрат на контроль благодаря отсутствию использования радиографической пленки, химии и оборудования для проявки и хранения снимков. Также происходит снижение времени экспозиции и нагрузки рентгеновского излучения на персонал благодаря применению цифровой радиографии. Кроме того, используя комплекс Транскан, возможно создание электронной базы хранения снимков, что обеспечивает более удобный контроль и анализ результатов контроля.





Детектор

  • TFT детектор: аморфный кремний.
  • Разрешение 5÷7 пар линий на мм.
  • Размер пикселя – 75÷100 мкм.
  • Ширина сканирования – 100 мм.
  • Частота кадров - 30÷300 Гц.
  • Энергия X-ray – до 300 кэВ.











Система перемещения

  • портативная каретка детектора –16 кг.
  • Время установки – 1÷2 мин, оператором, находящимся с одной стороны трубы.
  • Смещение от центра шва при обходе трубы Ø 1420 мм – не более ± 2 мм.
  • Скорость перемещения 0.5 ÷ 1.5 м/мин.
  • Система для перемещения рентгеновского аппарата (каретка и стропа) -2.5 кг.
  • Вес рентгеновского аппарата – до 40 кг.













Блок управления

  • управление сканированием, обработка и архивирование информации с использованием технологии ITSM и программы DiSoft.
  • Соединение с детектором кабелем 40 м.
  • Монитор оператора – диагональ 20'', разрешение 1600х900 (16:9)
  • Водостойкая клавиатура, мышь, USB порт.
  • Вес блока 35 кг, удобные ручки для переноски.















Принадлежности

проволочные, канавочные эталоны чувствительности, комплект инструментов, запасные ленты для крепления каретки.

Укрытие – купол, сумка для переноски каретки, кабеля, принадлежностей.

Дополнительные возможности

беспроводная передача данных (до 500 м) на удаленный компьютер в реальном времени.

















ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДИСОФТ

Программное обеспечение Дисофт разработано для управления процессом промышленной рентгенографии, обработки и анализа полученных радиографических изображений, а также для выполнения измерений линейных размеров и интенсивности на изображении. Оно также предоставляет возможность архивирования изображений и результатов контроля в базе данных.

Наличие бесплатной демо-версии программного обеспечения позволяет пользователям ознакомиться с возможностями и просмотреть результаты контроля. Программное обеспечение Дисофт предоставляет версии, совместимые с различными устройствами, включая стационарные компьютеры, ноутбуки, планшеты и смартфоны.

Оно обладает широким спектром измерительных функций, позволяя выполнять точные измерения на радиографических изображениях. Кроме того, пользователь может создавать отчеты по собственным шаблонам, что обеспечивает гибкость и удобство в документировании результатов контроля.

Программное обеспечение Дисофт соответствует стандарту DICONDE, что позволяет сохранять вместе с радиографическим изображением служебную информацию, такую как материал, толщина, диаметр трубы, номер шва, параметры экспозиции, дата, время и географические координаты съемки. Это обеспечивает полноту и надежность информации контроля.

Файлы, созданные с использованием программного обеспечения Дисофт, полностью защищены от редактирования, что гарантирует сохранение целостности и достоверности данных.

Полная версия программного обеспечения Дисофт поставляется в комплекте с цифровыми рентгеновскими системами. Бесплатная версия программного обеспечения (просмотрщик) доступна для свободного скачивания по запросу.

Мобильное приложение "Цифра"

Мобильное приложение "Цифра" представляет ценность для дефектоскопистов, работающих с системами цифровой радиографии. Приложение предоставляет специальные калькуляторы, которые позволяют рассчитать значения различных параметров контроля в соответствии с требованиями Нормы дефектоскопии (НД) для рентгеновских изображений. Пользователи могут бесплатно загрузить приложение на устройства Android или iOS.

Мобильное приложение "Цифра" рассчитывает параметры контроля на основе введенных пользователем данных. Оно предоставляет возможность рассчитывать основные параметры, такие как энергия излучения, мощность экспозиции, толщина фильтра и другие, которые являются важными величинами для получения рентгеновских изображений на требуемом уровне качества.

Пользователи могут скачать мобильное приложение "Цифра" бесплатно из магазинов приложений Android и iOS. Это обеспечивает удобство и доступность для дефектоскопистов, позволяя им использовать приложение на своих устройствах для быстрого и точного расчета параметров контроля в соответствии с требованиями НД.

В итоге, комплекс цифровой радиографии "ТРАНСКАН" предназначен для обнаружения дефектов в кольцевых сварных соединениях магистральных трубопроводов с использованием метода цифровой радиографии. Он может выполнять контроль через две стенки или с использованием панорамного источника излучения в центре трубы. Это обеспечивает более точный и эффективный контроль дефектов и обеспечивает высококачественное изображение сварных соединений.

Бренд
Центр Цифра

Технические характеристики

Диаметр трубы 100 -1420 мм
Тип и анодное напряжение источника излучения Рентгеновский аппарат постоянного потенциала — до 360 кВ
Рабочее поле детектора 146х146 мм
Разрешающая способность детектора (размер пикселя) 130 мкм (127 мкм)
Чувствительность по ГОСТ 7512 Стандартный контроль - Класс 1
Ускоренный контроль - Класс 2



Тип детектора
TFT: аморфный кремний
Тип сцинтиллятора
CsI
Размер пикселя, не более
127 мкм
Количество пикселей, не менее
1152 × 1152
Частота кадров. не менее
28 Гц
Нелинейность
< 1%
Разрядность АЦП
16 бит
Диапазон энергий рентгеновского излучения
до 360 кВ
Диапазон рабочих температур
– 40℃ до + 40℃
Диапазон относительной влажности
5 – 90
Степень пыле и влагозащиты детектора
IP67
  • Блок детектирования
  • Утеплительный чехол блока детектирования
  • Батареи питания
  • Каретка детектора
  • Каретка ИИИ
  • Хомуты крепления рентгеновского аппарата
  • Направляющий пояс
  • Точка доступа wifi
  • Зарядное устройство
  • Беспроводной пульт
  • Зарядное устройство беспроводного пульта
  • Портативный компьютер оператора
  • Комплект ЗИП
  • Т-образные ключи
  • Эталон разрешающей способности Duplex IQI
  • Транспортировочные кейсы
  • Комплект технической документации
