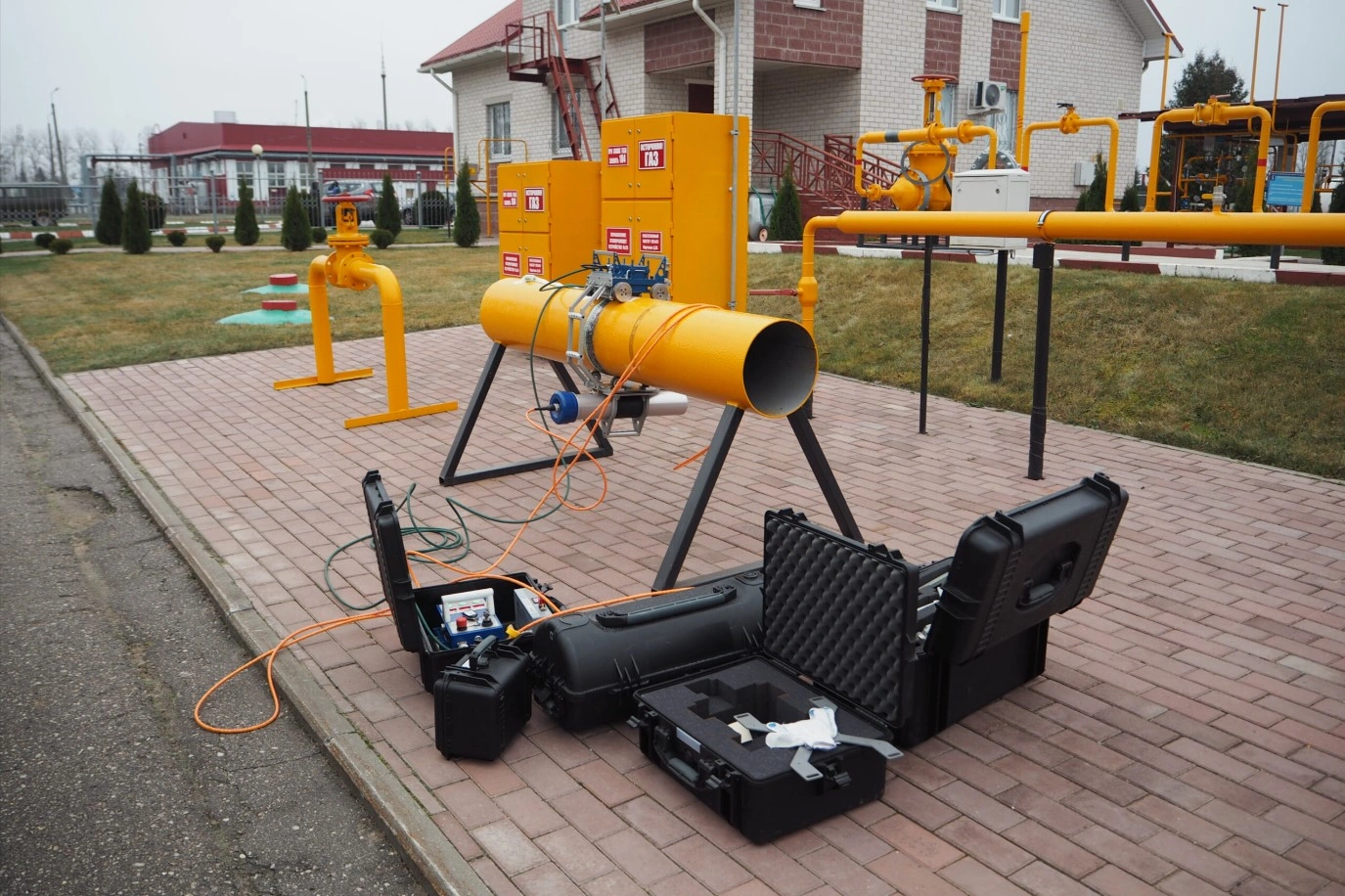

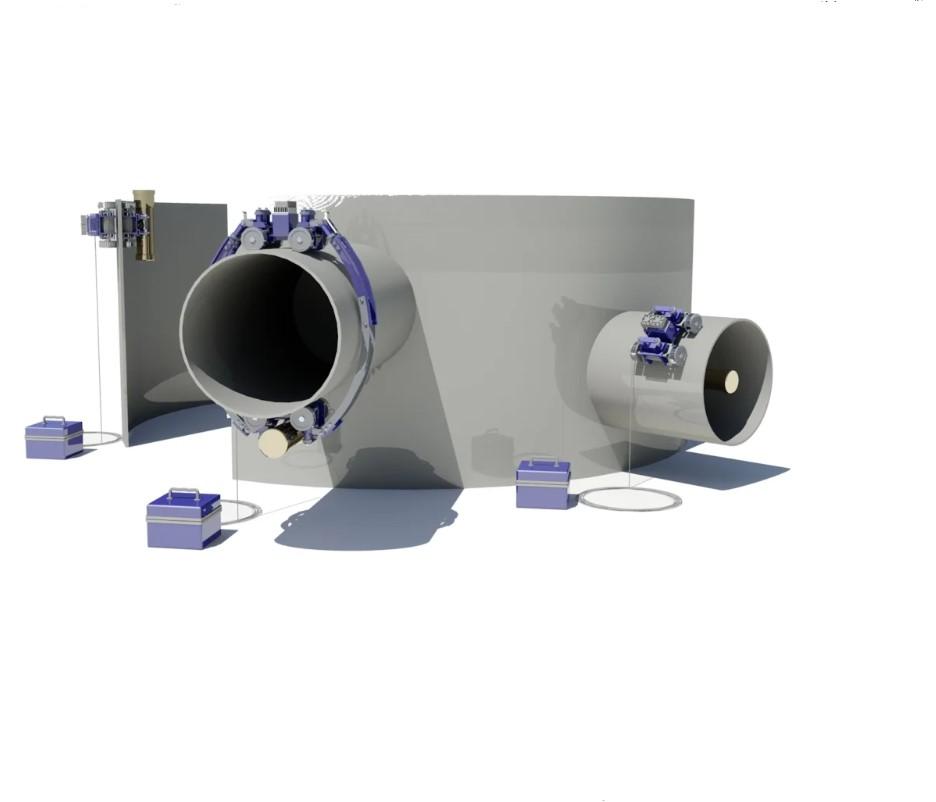

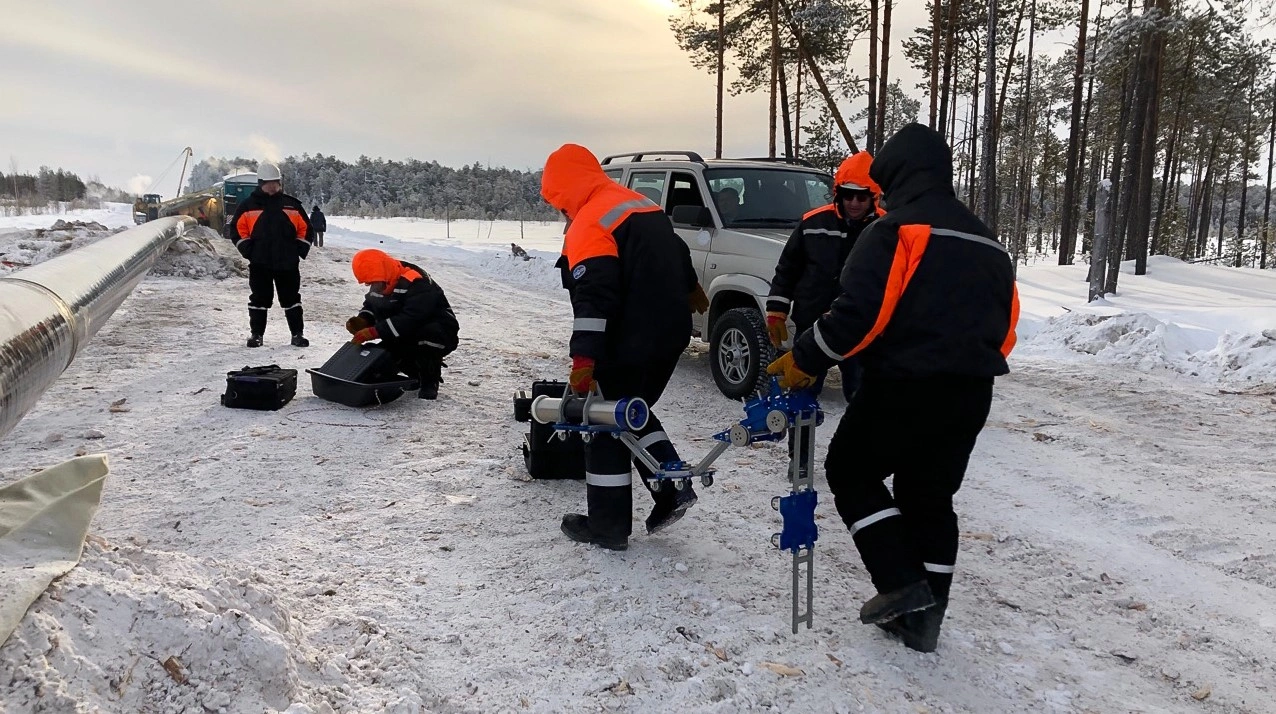

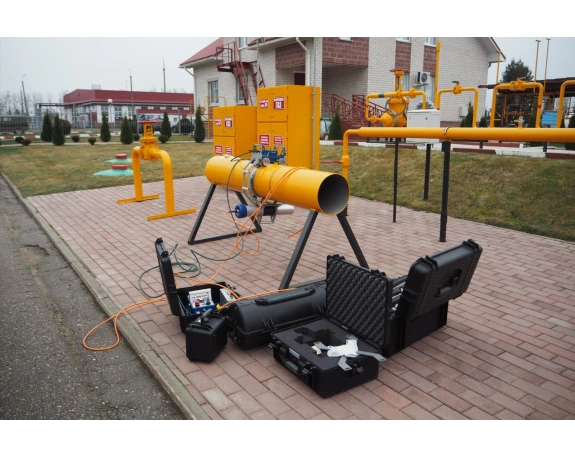

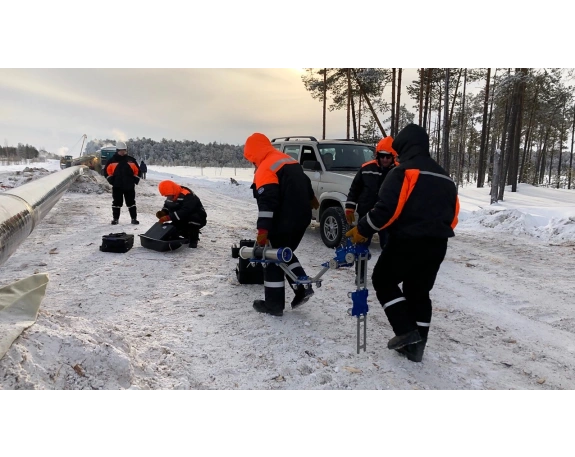

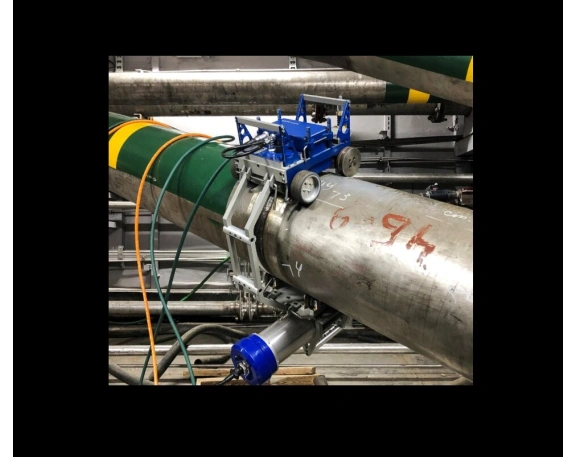

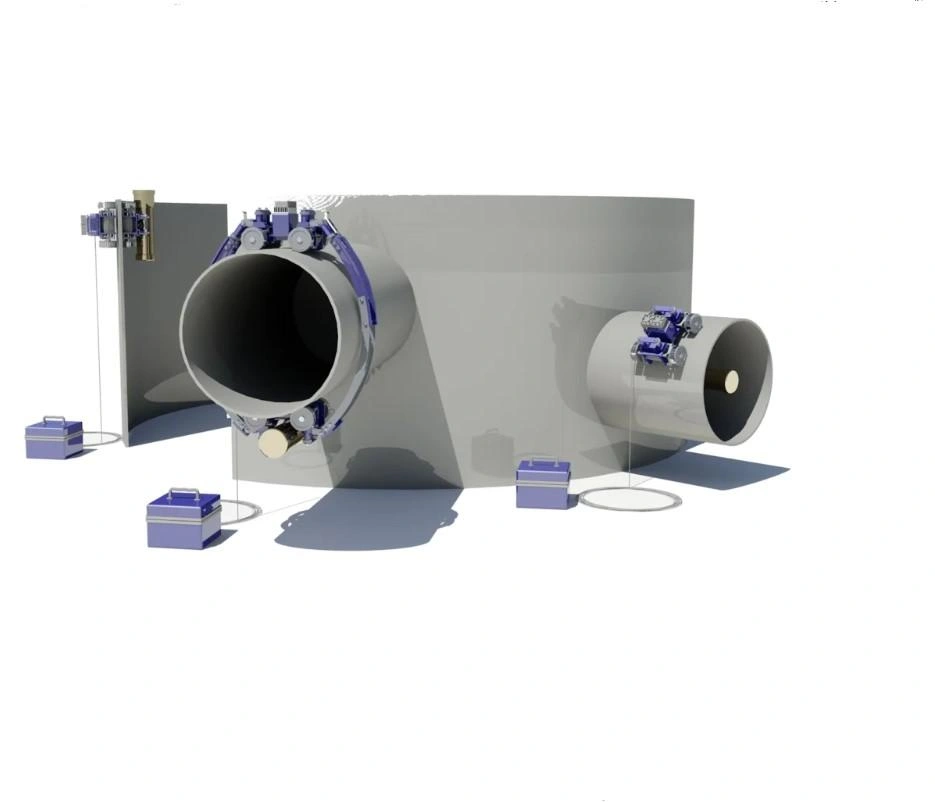

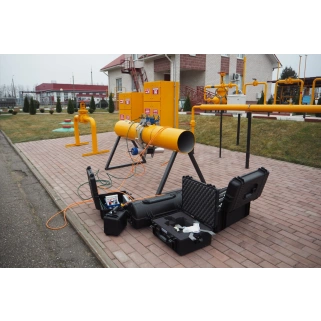

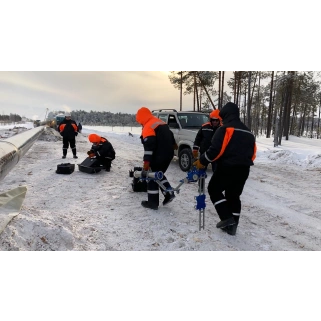

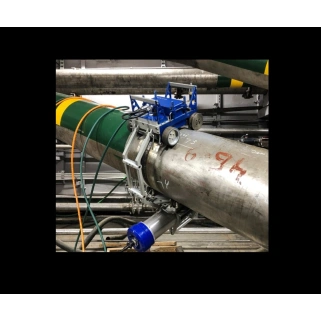

Система «БАРС» предназначена для контроля кольцевых сварных соединений стальных труб, резервуаров и металлоконструкций. С её использованием выполняется рентгеноскопия на всех стадиях создания, использования и обновления объектов промышленного назначения.
Все результаты фиксируются в электронной памяти и сохраняются в электронной базе, что позволяет вести архив данных и облегчает последующий анализ. Система работает по принципу радиографического метода: излучение проходит через объект контроля и преобразуется в цифровое изображение. Энергетический диапазон от 50 до 250 кВ позволяет исследовать трубы и конструкции различной толщины и плотности. Поток энергии поступает на сцинтилляционный экран детекторного модуля с активной областью 110 × 64 мм. Свечение преобразуется в электрический сигнал, который оцифровывается при помощи 14-битного аналого-цифрового преобразователя. Такой подход обеспечивает широкий охват значений до 86 дБ и корректную передачу градаций плотности.
Хотите узнать, как «БАРС» может оптимизировать контроль сварки на вашем объекте? Получите консультацию прямо сейчас!
Малый шаг элемента изображения (50 мкм) и разрешение до 13 D (Duplex IQI ISO 19232-5) позволяют фиксировать даже самые мелкие дефекты сварных швов. Сформированное изображение передается на компьютер для анализа и измерения дефектов, обеспечивая визуализацию на высоком профессиональном уровне. Передача данных осуществляется через программу «БАРС-Клиент», детекторный модуль и ноутбук с указанной программой обмениваются данными через Wi-Fi с использованием автономного ретранслятора АР-001. Такая организация связи повышает мобильность системы и дает возможность контролировать объекты без прокладки кабелей.
Программа обеспечивает настройку режимов работы, визуализацию изображений, измерение линейных размеров дефектов и долговременное хранение результатов. Максимальная частота кадров до 20 к/с позволяет применять радиографический неразрушающий контроль в режиме реального времени, ускоряя процесс диагностики. Эксплуатационные и метрологические характеристики
Устройство рассчитано на эксплуатацию при температуре от –30 до +40 C и питается от источника постоянного тока в 24 В, что делает её удобной для мобильного использования на различных объектах. Скорость сканирования достигает 1 мм/мин при экспозиции одного кадра в 1 с и перекрытии кадров в 10 мм.Линейные размеры дефектов измеряются в пределах от 2 до 40 мм с точностью ±0,15 мм.Чувствительность контроля соответствует 1 классу по ГОСТ 7512, обеспечивая надёжное выявление дефектов даже на критически важных сварных соединениях с использованием рентгенографического метода контроля сварных швов.
