Цифровая система промышленной рентгенографии Арсенал 160 разработана для радиотелевизионного контроля качества сварных швов трубопроводов и емкостей, а также литых изделий из металла в цеховых и лабораторных условиях.
Диаметр труб при неразрушающем контроле сварных швов может составлять от 3 до 100 мм, толщина стенки трубопровода – до 12 мм. Толщина других изделий и деталей – до 25 мм.

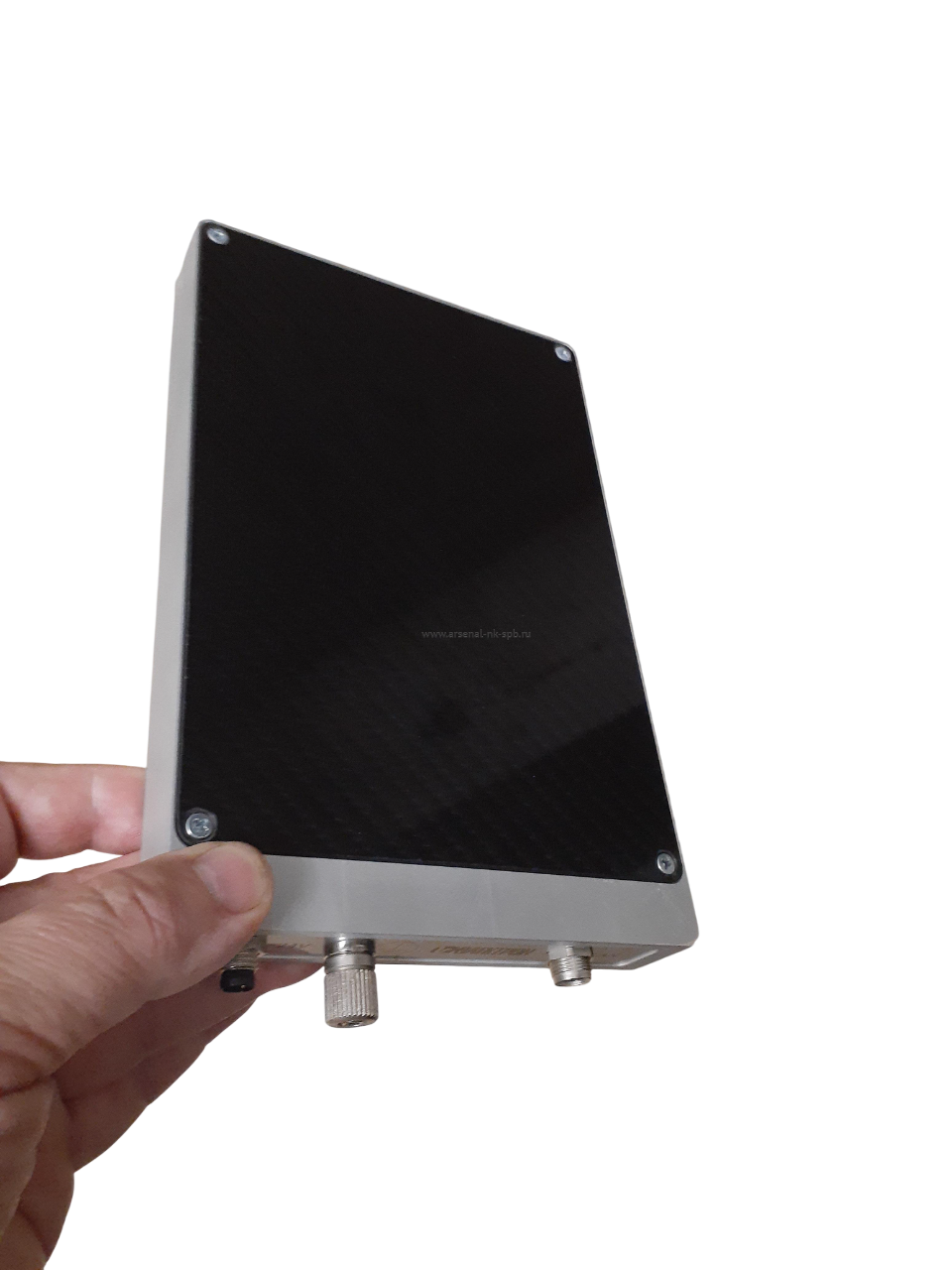

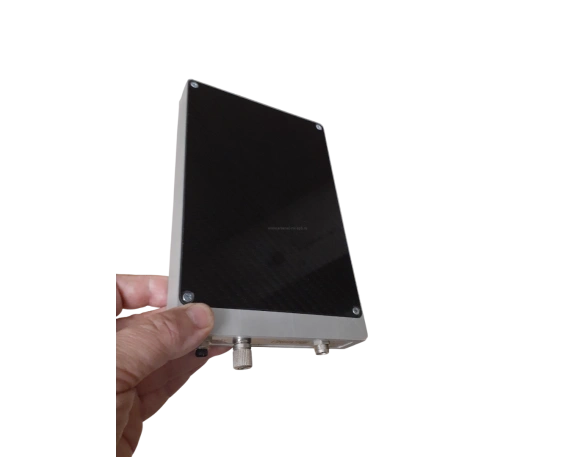

Плоскопанельный детектор (ППД), входящий в состав цифровой системы рентгенографии Арсенал 160, заменяет рентгеновскую пленку.
КМОП-фотодиод и сцинтиллятор CdOx в составе ППД фиксируют рентгеновское излучение генератора и преобразуют световой сигнал в электрический. Затем аналогово-цифровой преобразователь (АЦП) формирует цифровое изображение контролируемого объекта в градациях серого цвета и по интерфейсу Ethernet (1 Мбит/с) передает картинку на персональный компьютер (ПК).
Подбор излучателя и размещение оборудования цифровой радиографии относительно объекта контроля происходит точно также, как и для пленочной радиографии на основании действующих стандартов (ГОСТ ISO 17636-2).
В частности, для радиографического контроля сварных соединений трубопроводов диаметром до 100 мм включительно нужно использовать схему контроля на эллипс, в случае невозможности реализовать такую съемку нужно использовать перпендикулярную схему.
Для цифровой рентгенографии с увеличением лучше выбрать излучатель с размером фокусного пятна не более 1 мм (острофокусный).
Система подходит для совместного использования с рентгеновскими генераторами постоянного напряжения от 20 до 160 кВ и током анода до 3 мА. Удобнее всего работать с малогабаритными моноблоками.
Для системы Арсенал 160 нет ограничений по конкретным маркам рентгеновских генераторов, однако производитель рекомендует использовать аппараты Арсенал 160 НС и Арсенал 200 НС.
Для проведения цифровой рентгенографической съемки сварных швов трубопроводов с помощью рентгеновского аппарата Арсенал 160 НС или Арсенал 200 НС необходимо разместить ППД на трубе с помощью штатива, а излучатель – с обратной стороны с помощью специального цепного крепления для труб малых диаметров.
Моноблок нужно расположить так, чтобы направление выходящего рентгеновского излучения было перпендикулярно сварному соединению.
На рентгеновском генераторе необходимо выбрать настройки экспозиции. Они сохранятся в памяти аппарата.
Съемка запускается с пульта дистанционного управления нажатием кнопки «ПУСК», в это же время с первого ПК системы Арсенал 160, на котором установлено ПО АРМ «Оператор», также необходимо запустить режим съемки (кнопка «ИЗМЕРЕНИЕ»).

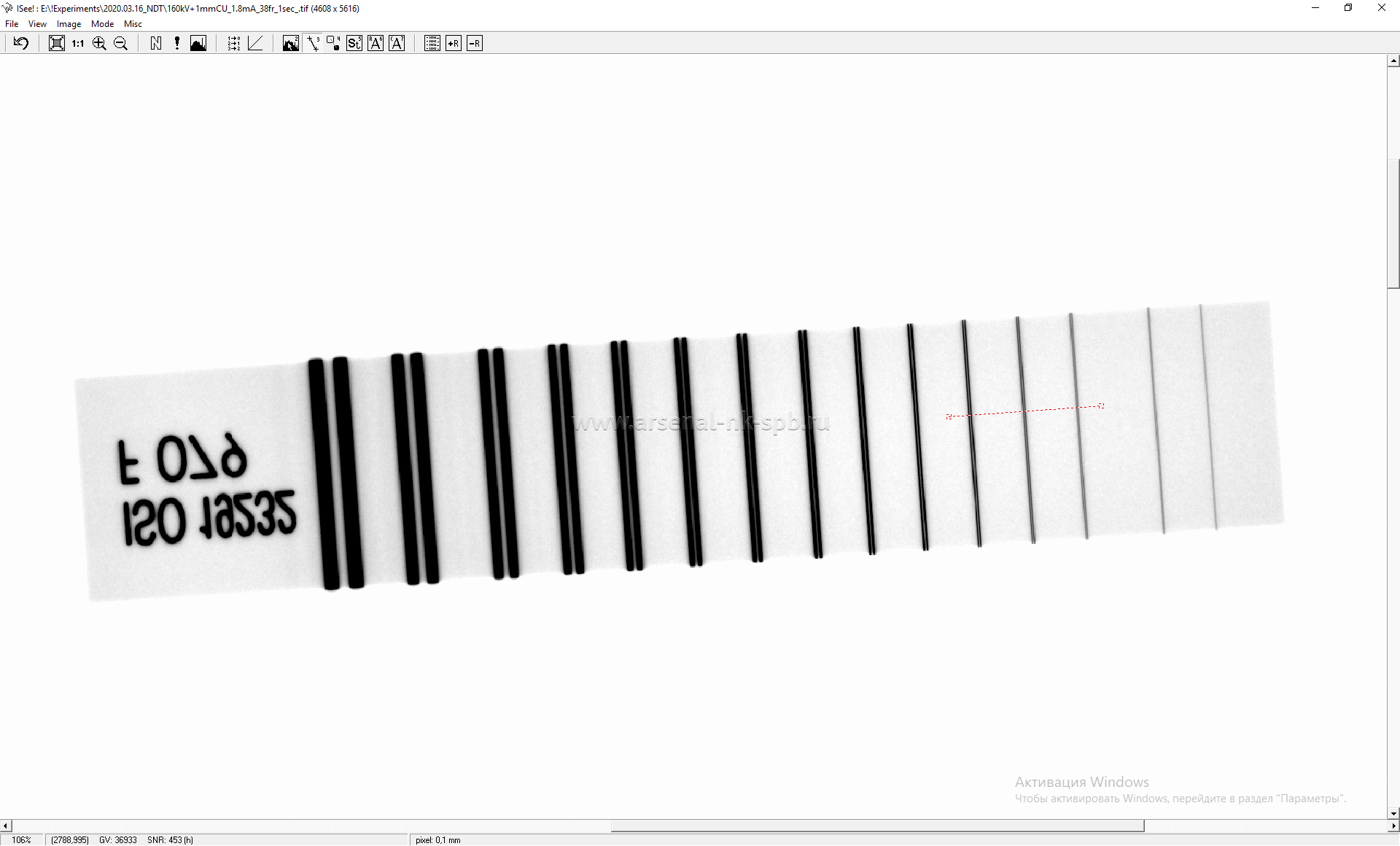

Контроль процесса рентгенографии происходит в режиме реального времени с монитора ПК с ПО АРМ «Оператор». При успешном измерении снимок отправляется в базу данных. Дополнительный просмотр и анализ цифрового рентгеновского снимка осуществляется на втором ПК системы Арсенал 160 с ПО АРМ «ЭКСПЕРТ».
Площадь области контроля на ППД – 118 мм х 147 мм или 4,6” x 5,8”.
Параметры изображения:
- Количество пикселей на область контроля – 2304 х 2808 штук.

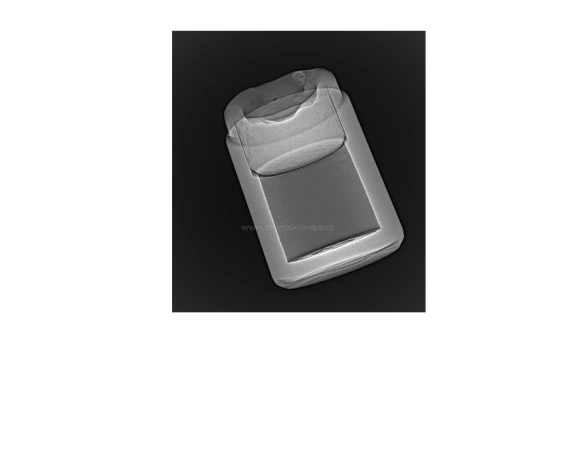

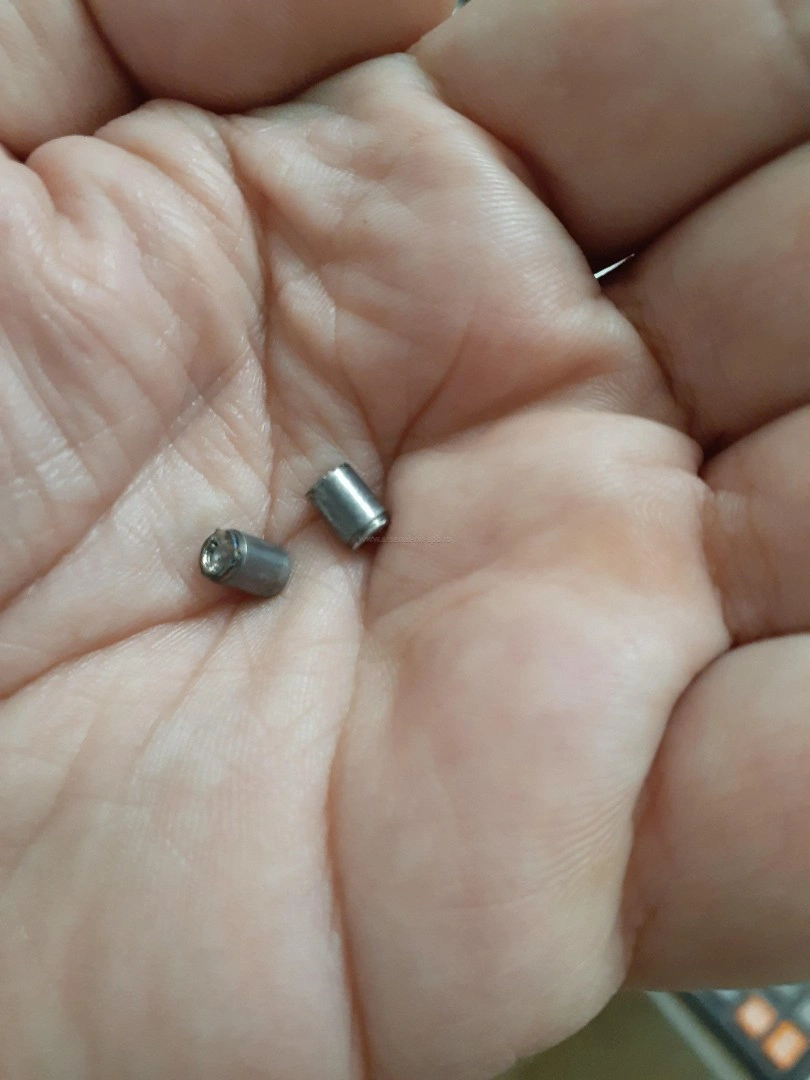

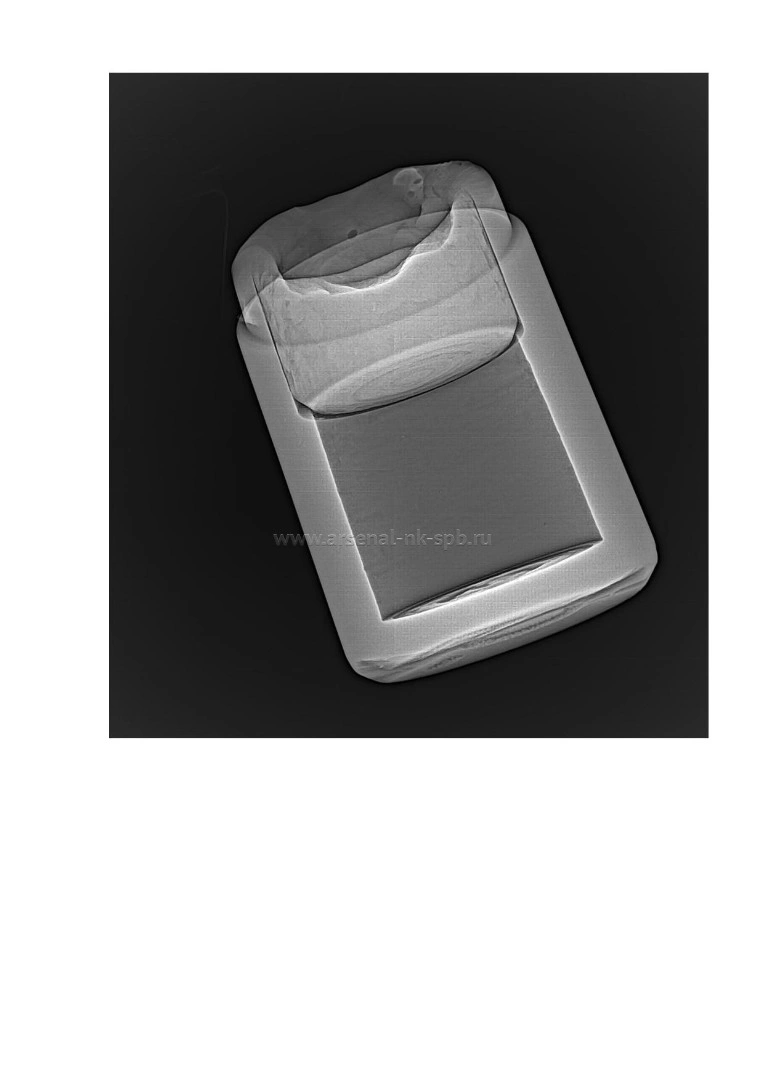

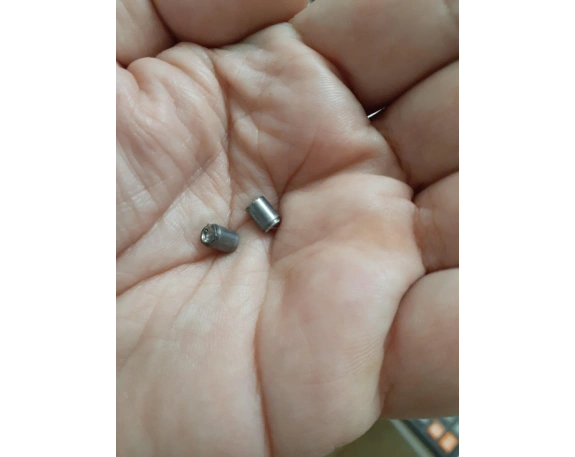

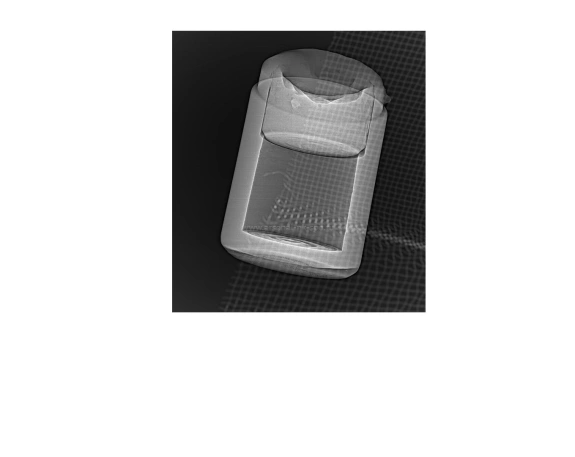

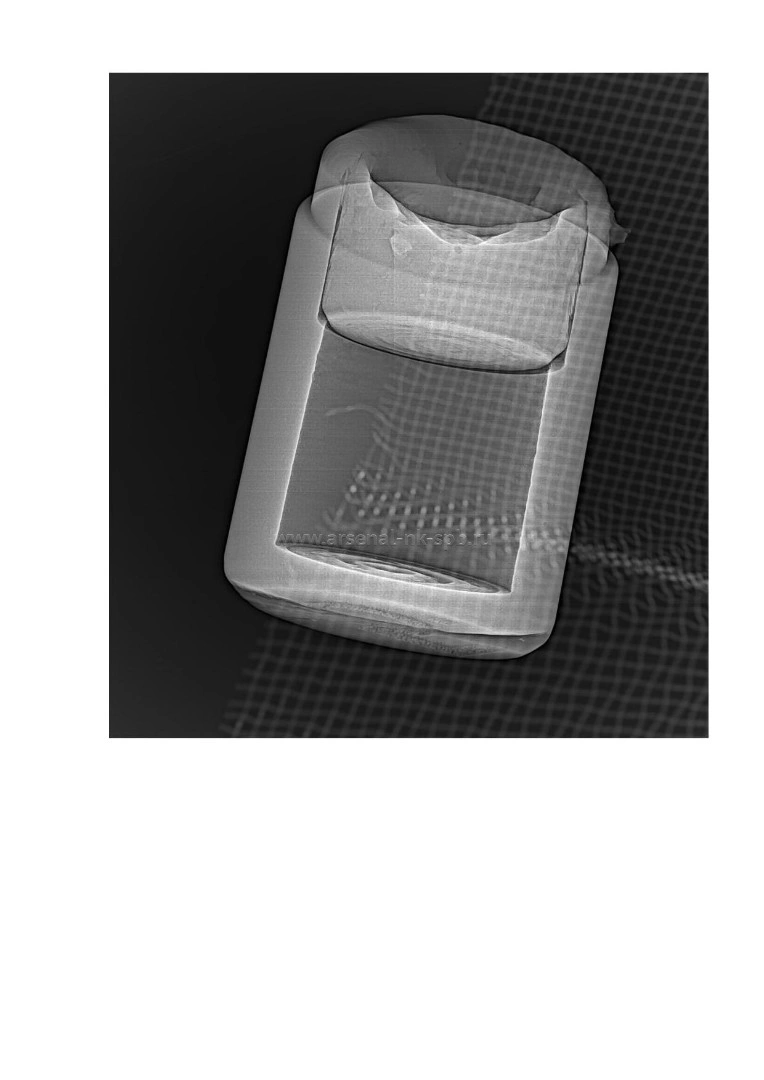

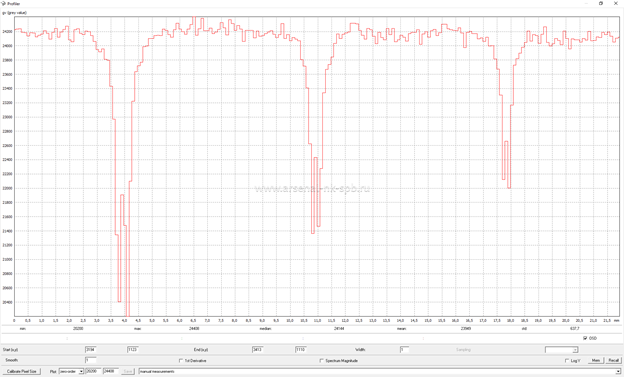

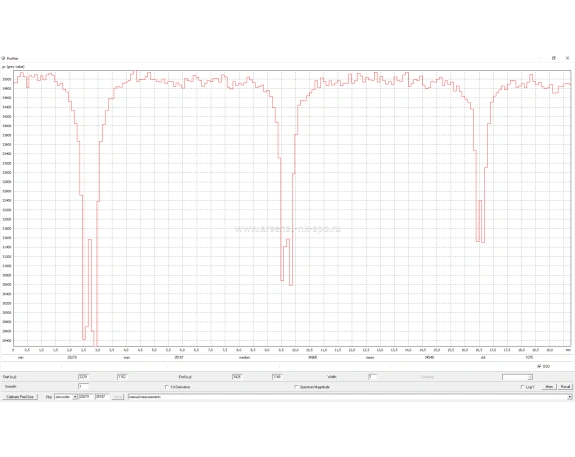

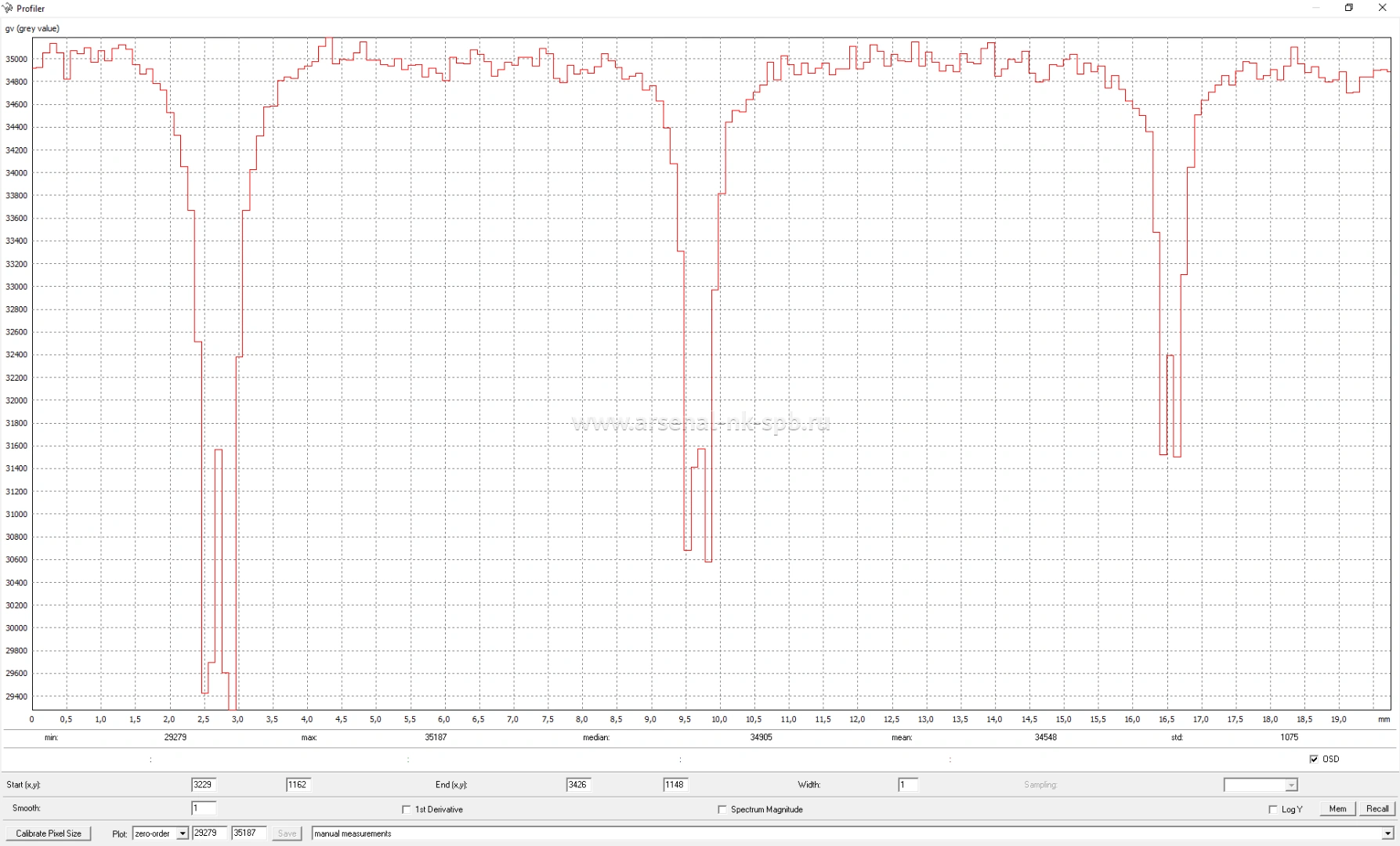

- Пространственное разрешение – 40 мкм на 1 пиксель (при съемке в режиме увеличения – до 4 мкм).
- Глубина изображения – 16 бит (65 535 уровней серого).
Преимущества использования цифровой системы промышленной̆ рентгенографии Арсенал 160
– Система цифровой радиографии Арсенал 160 – надежный стационарный прибор, способный работать в непрерывном режиме при температуре окружающей среды от -35 °C до +35°C.
– Высокая производительность прибора обеспечивается коротким временем экспозиции (минимальное – 16 мс).
– Применение цифровой системы промышленной рентгенографии Арсенал 160 избавляет от необходимости закупки рентгеновских пленок, экранов, проявочных машин, негатоскопов и других дополнительных материалов. Цифровой формат снимков снимает проблему хранения коробок с архивом измерений на рентгеновских пленках.
– Также применение системы Арсенал 160 позволяет сократить время на проведение неразрушающего контроля и обработку снимков, особенно если использовать прибор в составе автоматизированных комплексов, где проверяемые объекты механически перемещаются относительно комплекса рентгентелевизионного контроля.
– В базовом комплекте цифровой системы Арсенал 160 поставляется штатив, который позволяет расположить ППД на поверхности трубы.
Цифровая система промышленной рентгенографии Арсенал 160 хорошо подходит для радиотелевизионного контроля в стационарных условиях: лабораториях, на автоматизированных линиях промышленного контроля предприятия, в составе рентгеновской камеры, и способна выявить такие скрытые дефекты, как непровары, трещины, поры, посторонние включения, а также внешние дефекты, пропущенные при визуальном контроле.
