Цифровая система промышленной рентгенографии Арсенал 200

Цифровая система промышленной рентгенографии Арсенал 200 разработана для радиотелевизионного контроля качества сварных швов трубопроводов из стали в цеховых или лабораторных условиях.

Диаметр труб может составлять от 219 до 720 мм, толщина стенки трубы – до 15 мм.

Плоскопанельный детектор (ППД), входящий в состав цифровой системы рентгенографии Арсенал 200, заменяет рентгеновскую пленку.

КМОП-матрица фиксирует излучение генератора и преобразуют световой сигнал в электрический. Затем аналогово-цифровой преобразователь (АЦП) формирует цифровое изображение контролируемого объекта в градациях серого цвета и по интерфейсу Wi-Fi передает картинку на персональный компьютер (ПК).

В состав цифровой системы промышленной рентгенографии Арсенал 200 входит ППД, 2 ПК, на одном из которых установлено специальное ПО АРМ «Оператор» для проведения измерений, а на втором – ПО АРМ «Эксперт» для дополнительного просмотра и анализа снимков.

Кроме того, для удобства проведения съемки в состав системы Арсенал 200 входят 2 тележки: одна – для размещения ППД, вторая (механически усиленная) – для размещения рентгеновского генератора. Между собой тележки соединяются рычагами, чтобы обеспечить их одновременное перемещение по контролируемому шву вокруг трубы.

Система Арсенал 200 подходит для совместного использования с рентгеновскими аппаратами постоянного напряжения от 40 до 200 кВ. Производитель рекомендует моноблок Арсенал 200 НС, так как тележка цифровой системы сделана по его параметрам. Для других марок генераторов, возможно, понадобится заказать новую тележку, соответствующую их габаритным размерам.

Размещение оборудования цифровой радиографии относительно объекта контроля происходит точно также, как и для пленочной радиографии на основании действующих стандартов (ГОСТ ISO 17636-2017).

В частности, для радиографического контроля сварных соединений трубопроводов диаметром свыше 100 мм нужно использовать схему контроля на несколько экспозиций.

Для проведения неразрушающего контроля с помощью рентгеновского аппарата Арсенал 200 НС необходимо разместить ППД и моноблок на тележках и закрепить их с противоположных сторон трубы.

Моноблок нужно расположить так, чтобы направление выходящего рентгеновского излучения было перпендикулярно сварному соединению.

На рентгеновском аппарате необходимо выбрать настройки экспозиции. Они сохранятся в памяти прибора.

Съемка запускается с пульта дистанционного управления нажатием кнопки «ПУСК», в это же время с первого ПК системы Арсенал 200, на котором установлено ПО АРМ «Оператор», также необходимо запустить режим съемки (кнопка «ИЗМЕРЕНИЕ»).

Контроль проведения рентгенографии происходит в режиме реального времени с монитора ПК с ПО АРМ «Оператор». При успешном измерении цифровой рентгеновский снимок отправляется в базу данных для последующего анализа, обработки и хранения.

Затем самодвижущиеся тележки автоматически перемещаются по сварному соединению в соответствии с выбранной схемой проведения рентгенографии на заданный угол, и все шаги съемки повторяются.

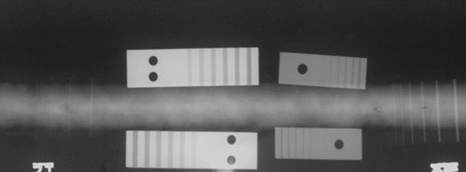

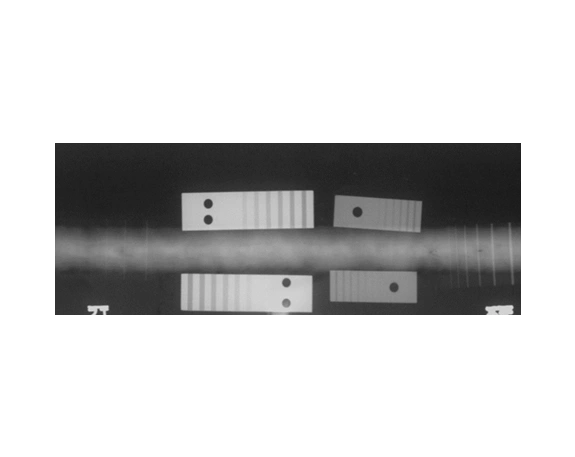

Параметры изображения:

• Пространственное разрешение – 50 мкм на 1 пиксель).
• Глубина изображения – 12 бит (4096 уровней серого).

Преимущества использования цифровой системы промышленной̆ рентгенографии Арсенал 200

– Цифровая система промышленной рентгенографии Арсенал 200 – надежный стационарный прибор, способный работать в непрерывном режиме при температуре окружающей среды от -35 °C до +35°C.

– Высокая производительность прибора обеспечивается коротким временем экспозиции (от 0 до 10 с), за которое система Арсенал 200 , работая в режиме суммирования, формирует четкий цифровой снимок области контроля.

По индивидуальному запросу пользователя производитель может увеличить предельное время съемки, указать необходимую величину можно при оформлении заказа у наших менеджеров.

– Применение цифровой системы промышленной рентгенографии Арсенал 200 избавляет от необходимости закупки рентгеновских пленок, экранов, проявочных машин, негатоскопов и других дополнительных материалов. Цифровой формат снимков снимает проблему хранения коробок с архивом измерений на рентгеновских пленках.

– Также применение системы Арсенал 200 позволяет сократить время на проведение неразрушающего контроля и обработку снимков, благодаря использованию мощного рентгеновского излучателя и системы из двух тележек для удобства перемещения моноблока и ПДД относительно объекта контроля.

Цифровая система промышленной рентгенографии Арсенал 200 хорошо подходит для радиотелевизионного контроля в стационарных условиях: лабораториях, на автоматизированных линиях промышленного контроля предприятия, в составе рентгеновской камеры, и способна выявить такие скрытые дефекты, как непровары, трещины, поры, посторонние включения, а также внешние дефекты, пропущенные при визуальном контроле.
