Цифровая система промышленной рентгенографии Арсенал 300

Цифровая система промышленной рентгенографии Арсенал 300 разработана для радиотелевизионного контроля качества сварочных швов трубопроводов и емкостей, а также литых изделий из стали в цеховых или лабораторных условиях.

Диаметр труб при неразрушающем контроле сварных швов может составлять от 720 мм до 1420 мм, толщина стенки трубопровода – до 30 мм. Толщина других изделий и деталей – до 65 мм.

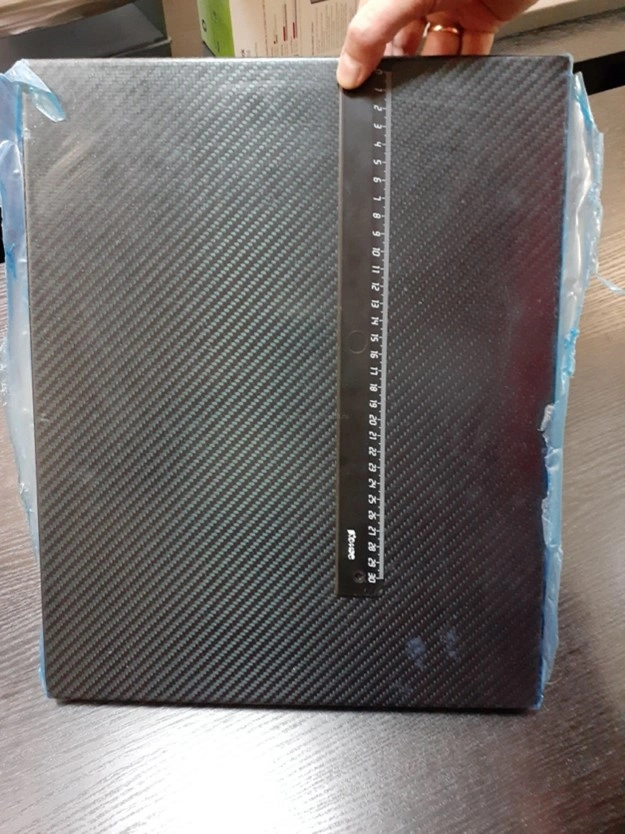

Плоскопанельный детектор (ППД), входящий в состав цифровой системы рентгенографии Арсенал 30, заменяет рентгеновскую пленку.

TFT-матрица с фотодиодами на основе аморфного кремния и GOS-сцинтиллятор в составе ППД фиксируют рентгеновское излучение генератора и преобразуют световой сигнал в электрический. Затем аналогово-цифровой преобразователь (АЦП) формирует цифровое изображение контролируемого объекта в градациях серого цвета и по интерфейсу Ethernet передает картинку на персональный компьютер (ПК).

В состав цифровой системы промышленной рентгенографии Арсенал 300 входит ППД, 2 ПК, на одном из которых установлено специальное ПО АРМ «Оператор» для проведения измерений, а на втором – ПО АРМ «Эксперт» для дополнительного просмотра и анализа снимков.

Кроме того, для удобства проведения съемки в базовый комплект системы Арсенал 300 входят на выбор по согласованию с пользователем:

– 2 тележки: одна – для размещения ППД, вторая (механически усиленная) – для размещения рентгеновского генератора. Между собой тележки соединяются рычагами, чтобы обеспечить их одновременное перемещение по контролируемому шву вокруг трубы.

– Специальный штатив, позволяющий расположить ППД на поверхности трубы.

Наши менеджеры помогут вам выбрать необходимый аксессуар и сделать заказ.

Система Арсенал 300 подходит для совместного использования с рентгеновскими аппаратами постоянного напряжения от 40 до 300 кВ и током анода до 5 мА. Удобнее всего работать с малогабаритными моноблоками.

Производитель рекомендует излучатель Арсенал 300 НС, особенно если в базовом комплекте поставляется самодвижущаяся тележка, сконструированная по его параметрам. Для других марок генераторов, возможно, понадобится заказать новую тележку, соответствующую их габаритным размерам.

Размещение оборудования цифровой радиографии относительно объекта контроля происходит точно также, как и для пленочной радиографии на основании действующих стандартов (ГОСТ ISO 17636-2017).

В частности, для рентгенографического контроля сварных соединений трубопроводов диаметром свыше 100 мм нужно использовать схему контроля на несколько экспозиций.

Для проведения измерений с помощью рентгеновского аппарата Арсенал 300 НС необходимо разместить ППД на трубе с помощью штатива, а излучатель – с обратной стороны с помощью специального цепного крепления для труб малых диаметров.

Если используются самодвижущиеся тележки, ППД и моноблок необходимо разместить на тележках и закрепить их с противоположных сторон трубы.

Моноблок нужно расположить так, чтобы направление выходящего рентгеновского излучения было перпендикулярно сварному соединению.

На рентгеновском генераторе необходимо выбрать настройки экспозиции. Они сохранятся в памяти аппарата.

Съемка запускается с пульта дистанционного управления нажатием кнопки «ПУСК», в это же время с первого ПК системы Арсенал 300 НС, на котором установлено ПО АРМ «Оператор», также необходимо запустить режим съемки (кнопка «ИЗМЕРЕНИЕ»).

Контроль процесса рентгенографии происходит в режиме реального времени с монитора ПК с ПО АРМ «Оператор». При успешном измерении снимок отправляется в базу данных. Дополнительный просмотр и анализ цифрового рентгеновского снимка осуществляется на втором ПК системы Арсенал 300 НС с ПО АРМ «ЭКСПЕРТ».

После проведения измерения рентгеновский аппарат и ППД перемещаются вдоль по сварному соединению на заданный угол в соответствии с выбранной схемой проведения рентгенографии, и все шаги съемки повторяются.

В случае, если используются самодвижущиеся тележки, перемещение происходит автоматически, если используется штатив – вручную силами оператора.

Площадь области контроля на ППД – 430 мм х 430 мм.

Параметры изображения:

• Количество пикселей на область контроля – 3072 х 3072 штук.
• Пространственное разрешение – 140 мкм на 1 пиксель.
• Глубина изображения – 16 бит (65 535 уровней серого).

Преимущества использования цифровой системы промышленной̆ рентгенографии Арсенал 300

– Цифровая система промышленной рентгенографии Арсенал 300 – надежный стационарный прибор, способный работать в непрерывном режиме при температуре окружающей среды от -35 °C до +35°C.

– Высокая производительность прибора обеспечивается коротким временем экспозиции (от 0 до 600 сек), за которое система Арсенал 300 формирует четкий цифровой снимок области контроля. По индивидуальному запросу пользователя производитель может увеличить предельное время съемки. Наши менеджеры помогут оформить заказ по индивидуальным пользовательским параметрам.

– Применение цифровой системы промышленной рентгенографии Арсенал 300 избавляет от необходимости закупки рентгеновских пленок, экранов, проявочных машин, негатоскопов и других дополнительных материалов. Цифровой формат снимков снимает проблему хранения коробок с архивом измерений на рентгеновских пленках.

– Также применение системы Арсенал 300 позволяет сократить время на проведение неразрушающего контроля и обработку снимков, за счет автоматизации процессов.

Цифровая система промышленной рентгенографии Арсенал 300 хорошо подходит для радиотелевизионного контроля в стационарных условиях: лабораториях, на автоматизированных линиях промышленного контроля предприятия, в составе рентгеновской камеры, и способна выявить такие скрытые дефекты, как непровары, трещины, поры, посторонние включения, а также внешние дефекты, пропущенные при визуальном контроле.
