Динамический детектор Экоскан 1017 передает цифровое видеоизображение в реальном времени на рабочую станцию оператора с частотой до 30 кадров в секунду, что позволяет точно управлять положением объекта контроля, источника излучения и детектора через манипулятор. Такая возможность делает комплекс оптимальным решением при рентгеновском контроле, экономя время специалистов при работе с поточными линиями и конвейерами, а также снижая расходы на материалы для проявки изображений.
Хотите узнать больше о преимуществах Экоскан 1017? Получите консультацию прямо сейчас!

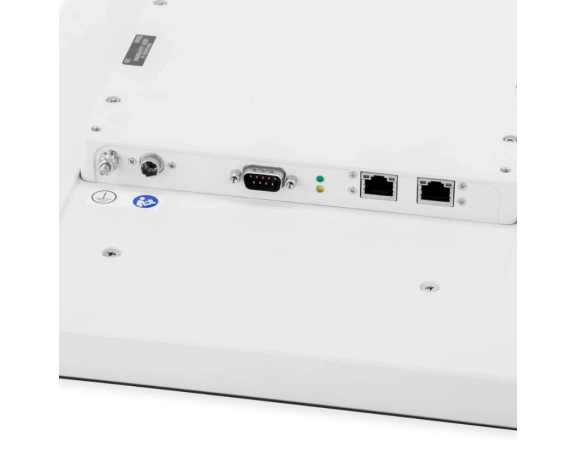

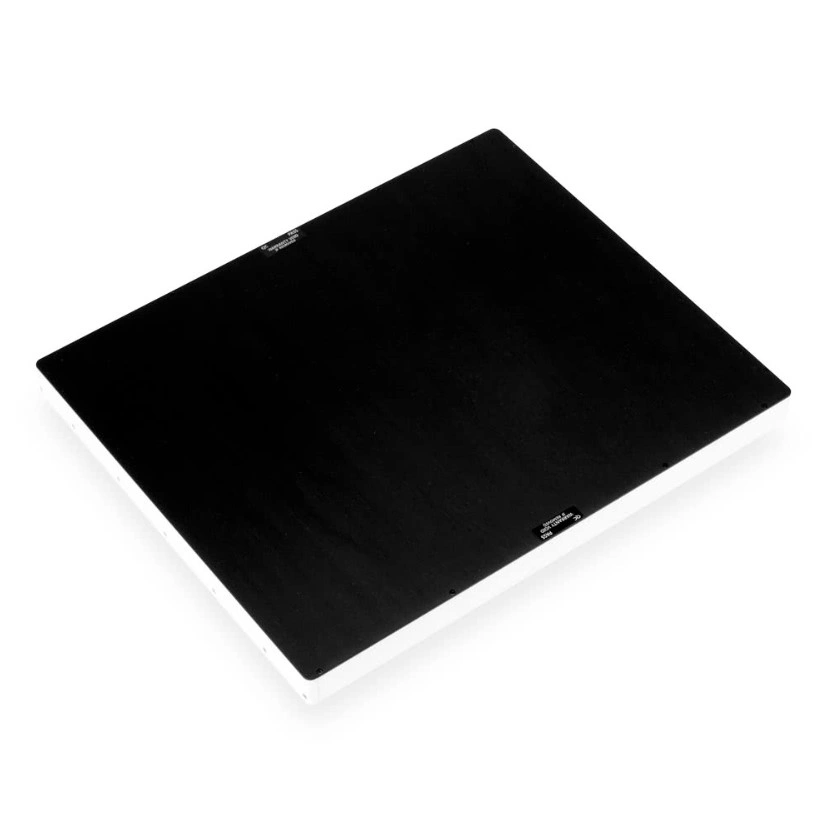

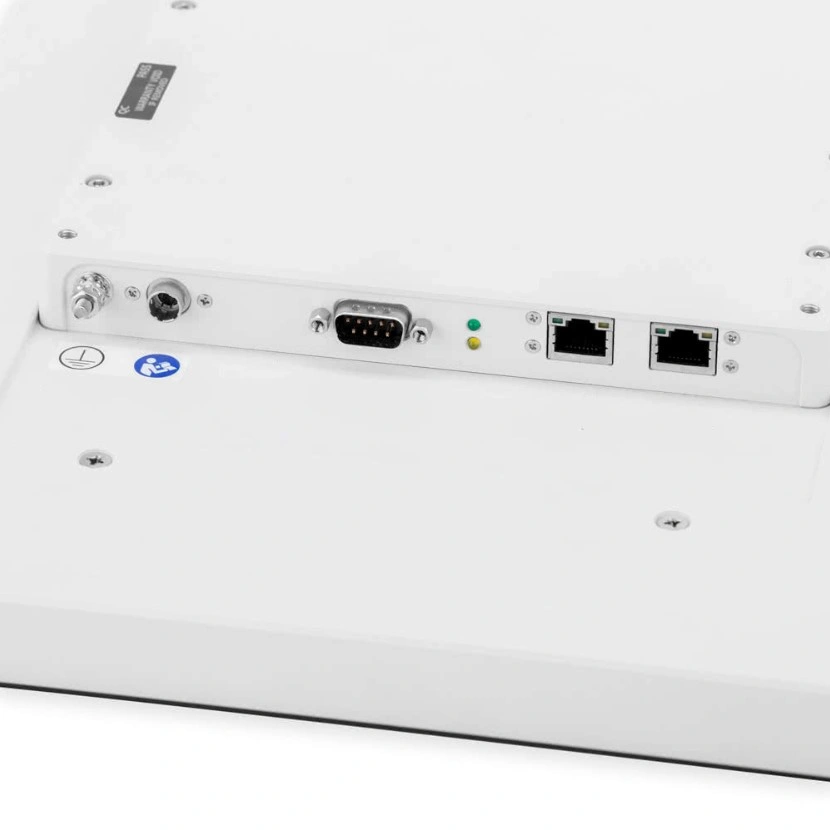

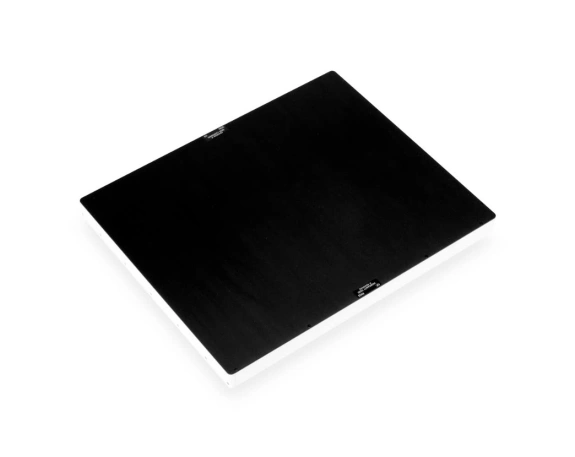

Корпус детектора выполнен из прочного металла или пластика с карбоновым покрытием рабочей зоны, обеспечивая долговечность и защиту компонентов. Размеры панели – 184 × 197 × 50 мм, масса – всего 2,5 кг, что облегчает интеграцию в существующие системы контроля. Питание осуществляется от сети переменного тока, а для передачи данных используются два UTP-кабеля, обеспечивающих высокоскоростную и стабильную связь с компьютером оператора.
Для преобразования излучения в световой сигнал применяются сцинтилляторы на основе оксисульфида гадолиния (Gadox) или йодида цезия (CsI). Свет преобразуется в электроны с помощью фотодиодной матрицы IGZO TFT, а тонкопленочные транзисторы (TFT) передают электрический заряд на аналого-цифровой преобразователь (АЦП). Высокая разрядность АЦП обеспечивает формирование изображения с глубиной до 65 536 оттенков серого, что гарантирует максимальную детализацию. Эффективная зона детектора – 97 × 170 мм, обеспечивая оптимальное покрытие контролируемой поверхности.
Применение радиографического неразрушающего контроля делает процесс оценки сварных швов безопасным и точным, а также позволяет фиксировать результаты для последующего анализа.

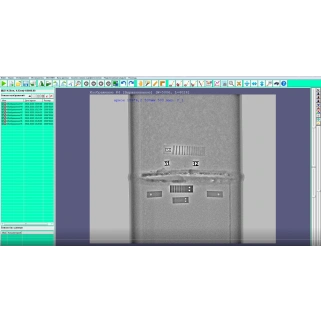

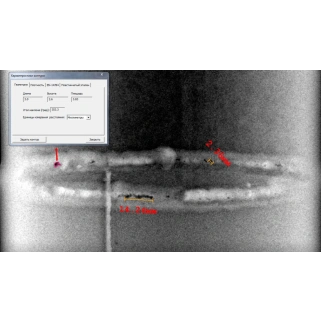

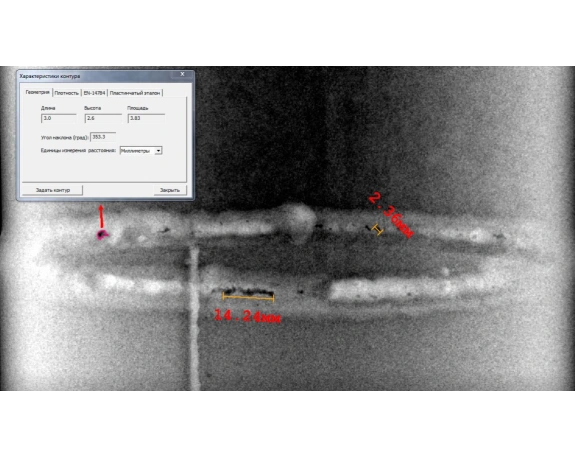

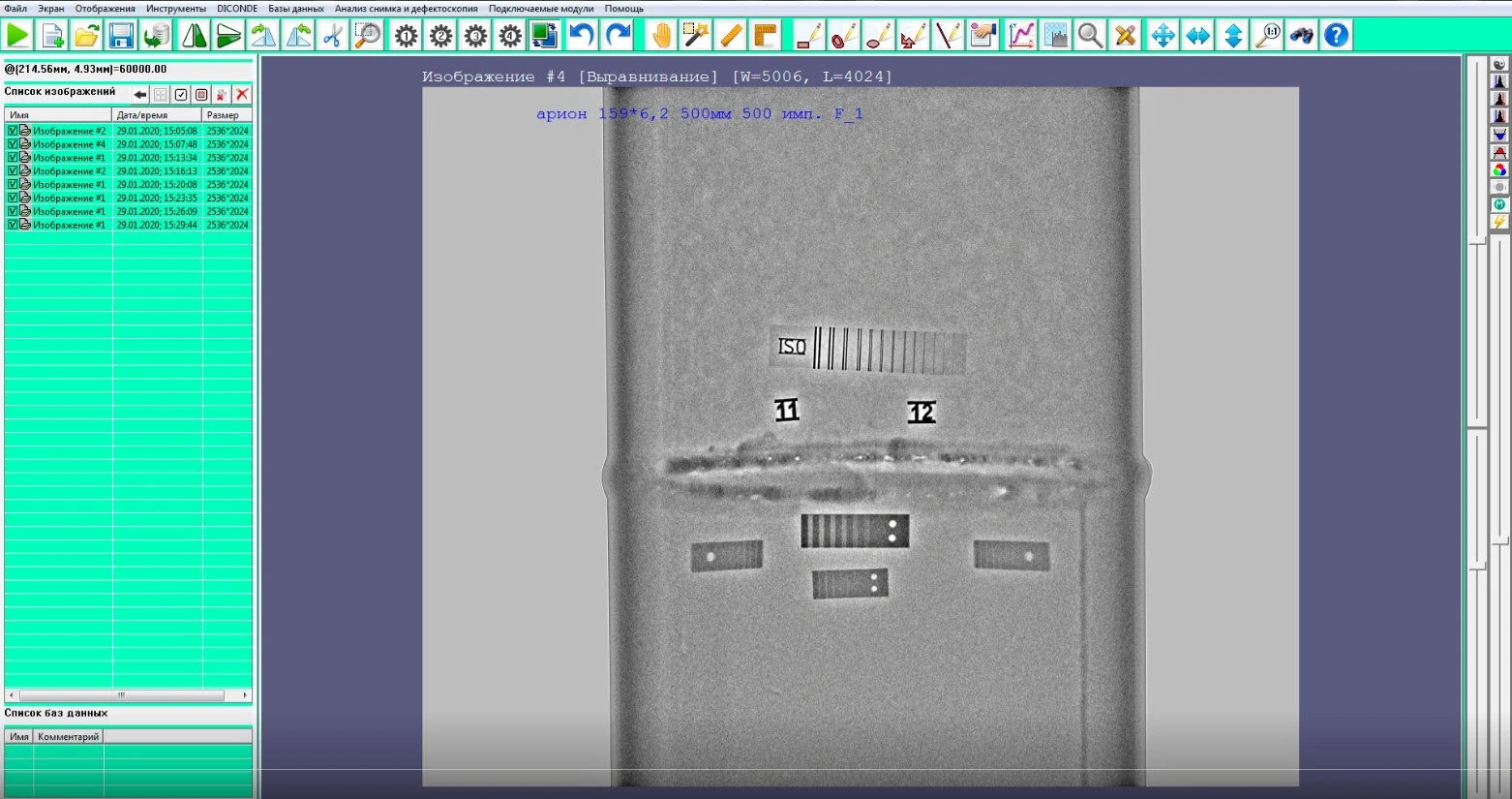

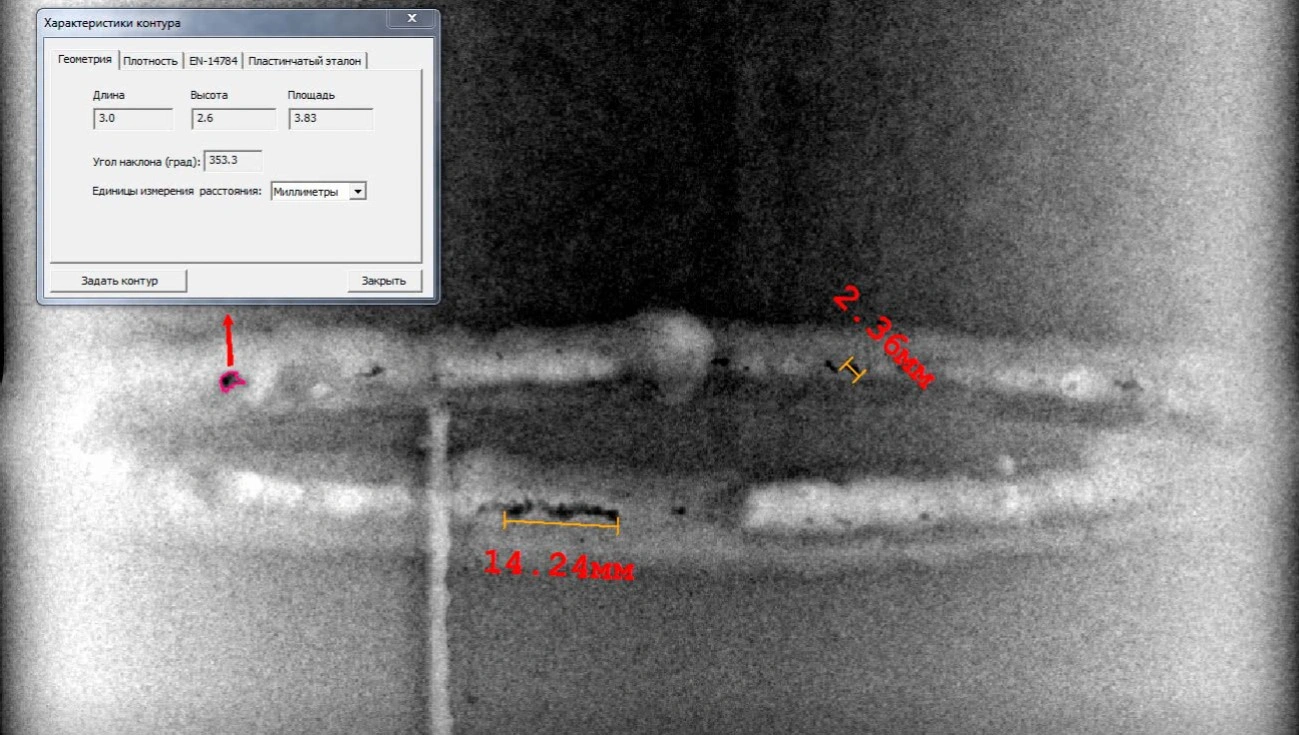

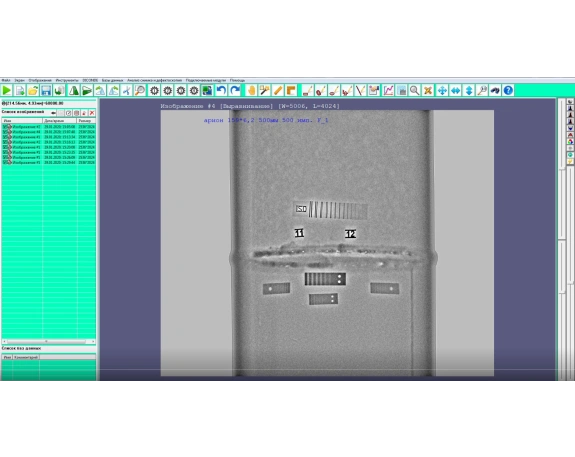

Специализированное программное обеспечение «Стражник» формирует защищённые файлы в формате DICONDE для хранения и анализа полученных изображений. Удобный интерфейс, автоматические функции расшифровки и маркировки дефектов, а также встроенные базы данных существенно сокращают время работы оператора. ПО позволяет измерять габариты объектов, строить графики качественных характеристик, применять фильтры и проводить ручную обработку изображений.

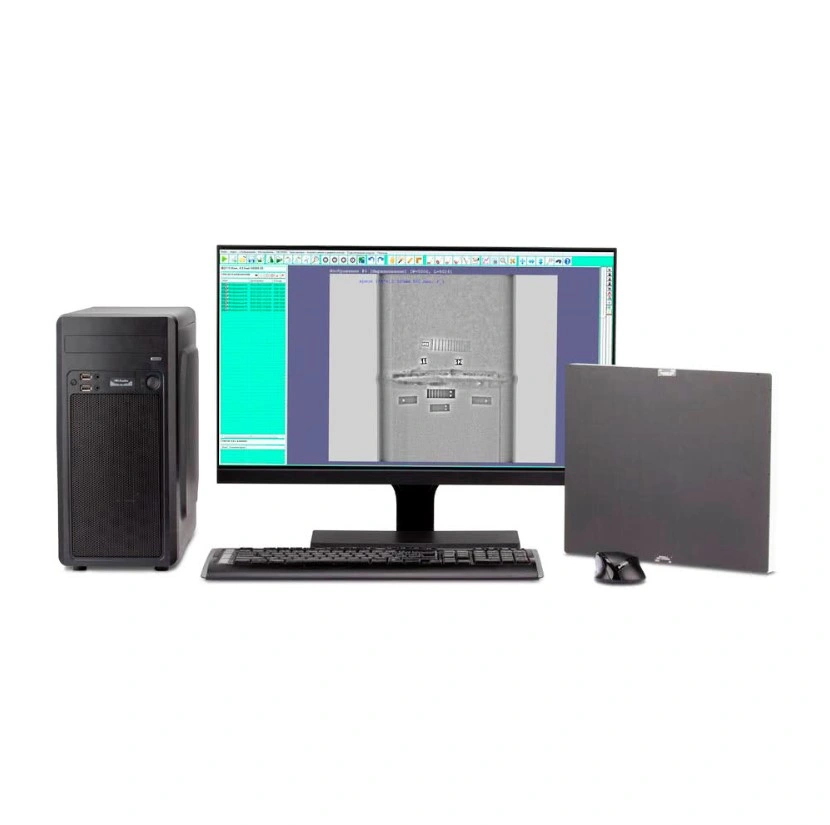

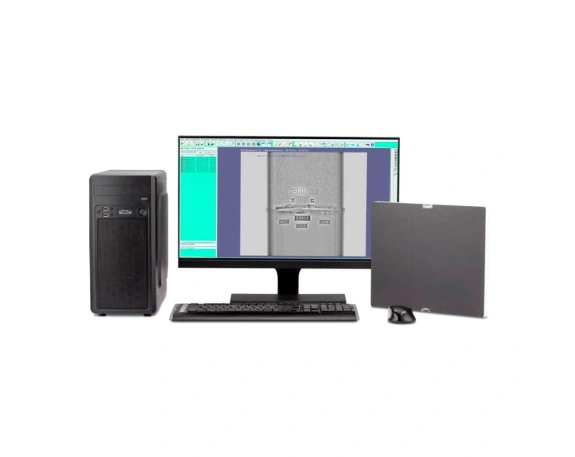

Формат DICONDE защищает изображения от несанкционированного редактирования: любые изменения сторонними программами фиксируются специальным символом. Для работы с ПО «Стражник» используется высокопроизводительный компьютер с SSD-накопителем от 1 ТБ и 24-дюймовым монитором высокого разрешения, обеспечивающим точное отображение снимков, включая материалы, подготовленные с помощью радиографического метода, в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017.
Комплекс Экоскан 1017 сочетает передовые технологии детектирования, высокую скорость работы и удобство эксплуатации, делая его эффективным инструментом для рентгеновского контроля в промышленных и лабораторных условиях.
