Детекторы серии «Экоскан» обеспечивают передачу цифрового видеоизображения в режиме онлайн на компьютер оператора с частотой до 34 изображений в секунду. Это позволяет оперативно корректировать положение объекта контроля, источника излучения
с помощью механического устройства для перемещения детектора, а также проводить экспозицию под различными углами. Высокая скорость обновления изображения делает комплексы «Экоскан» особенно эффективными при проведении контроля сварных соединений в фиксированных камерах и установках визуализации. Использование динамического видеопотока сокращает время работы специалиста и устраняет необходимость закупки пленки, химических веществ и приборов для обработки и хранения изображений, снижая эксплуатационные расходы предприятия.
Хотите узнать, как «Экоскан» может оптимизировать ваш контроль? Получите консультацию прямо сейчас!

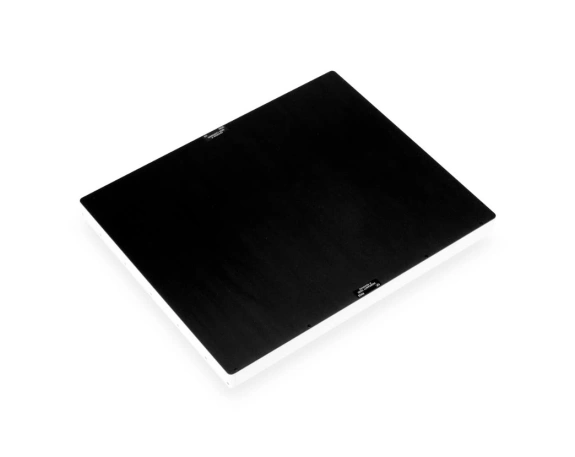

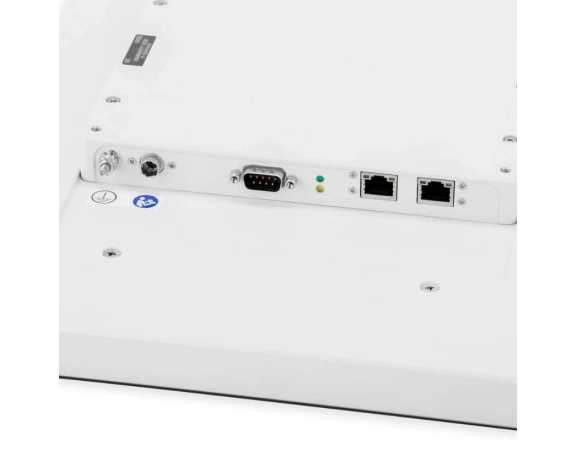

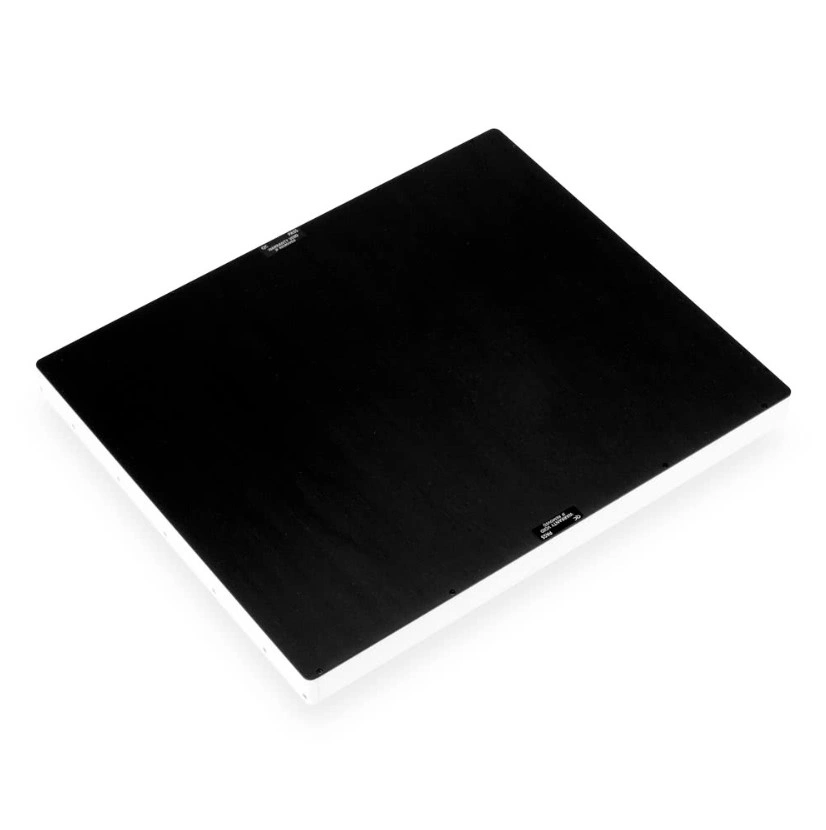

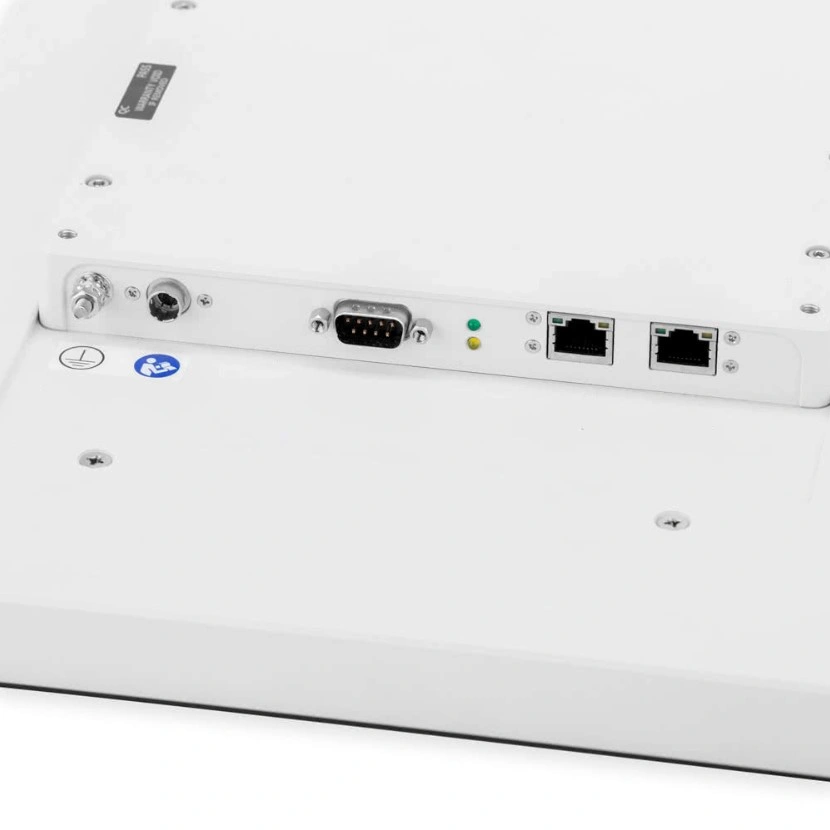

Детектирующий блок выполнен из прочного металла или высококачественного пластика с карбоновым покрытием рабочей зоны, что повышает его долговечность и защищает от механических воздействий. Питание обеспечивается от сети переменного тока, а подключение к компьютеру осуществляется через два UTP-кабеля, обеспечивающих стабильную и быструю передачу данных. Для преобразования излучения в видимый свет используются сцинтилляторы на основе оксисульфида гадолиния (Gadox) или йодида цезия (CsI), что гарантирует высокую чувствительность и контрастность изображений.
Световой сигнал преобразуется в электронный с помощью фотодиодной матрицы на основе аморфного кремния (a-Si) с TFT-элементами. Электрический сигнал оцифровывается аналогово-цифровым преобразователем, что позволяет получать изображение с 65536 градациями серого. Размер эффективной зоны детектора составляет 152,3 × 152,3 мм, а габариты — 181 × 196 × 50 мм при массе всего 2 кг, что делает его компактным и удобным для работы в различных условиях.

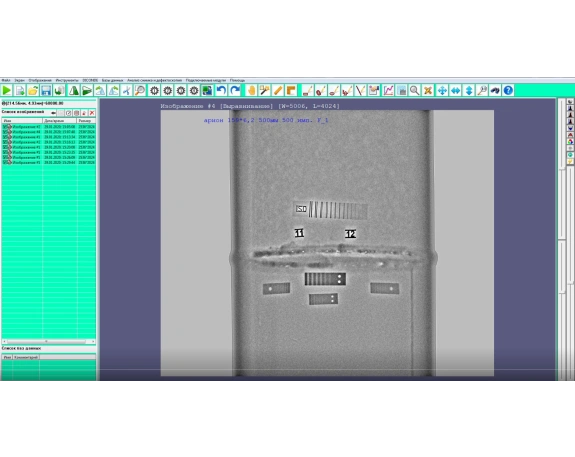

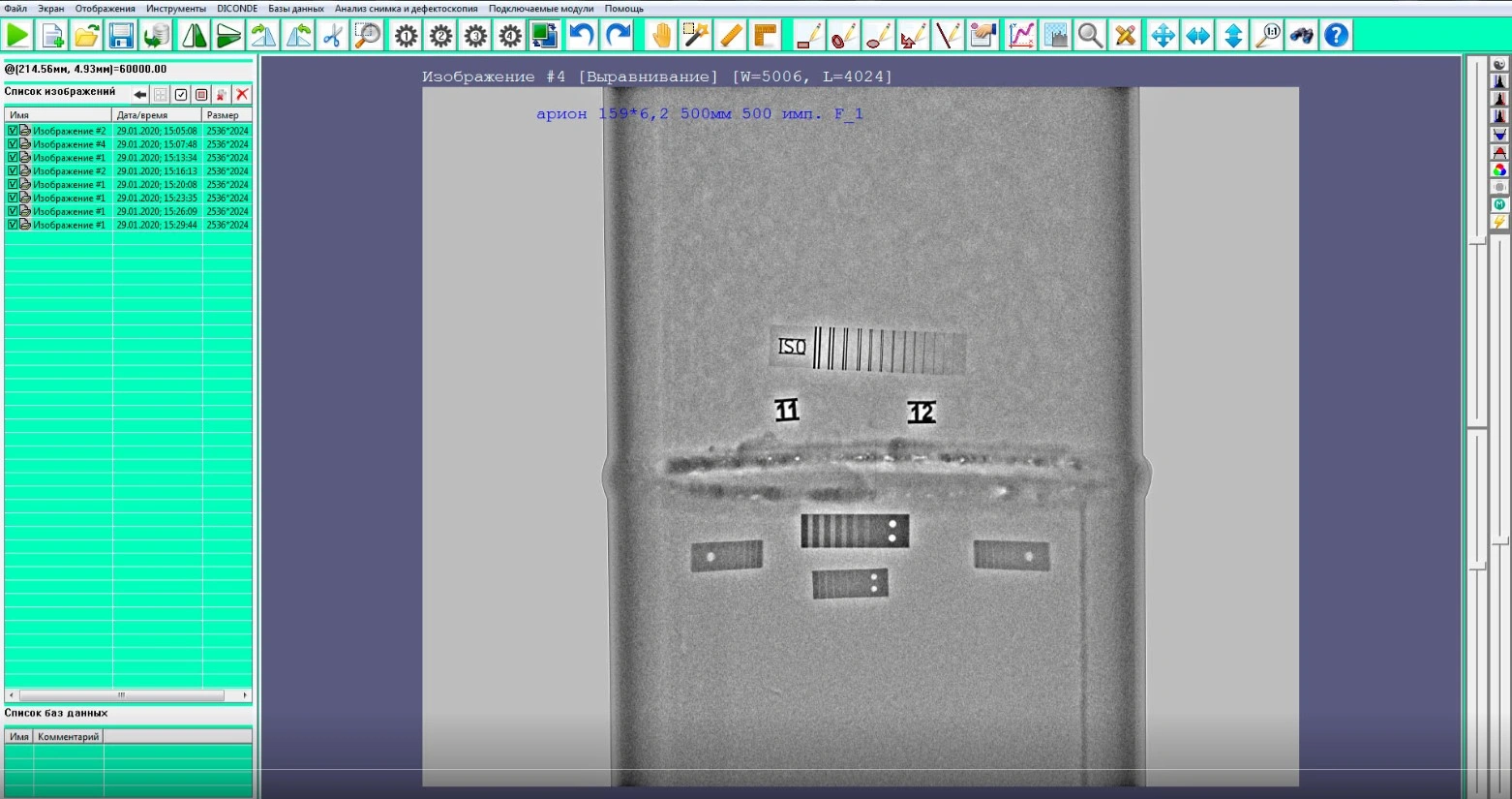

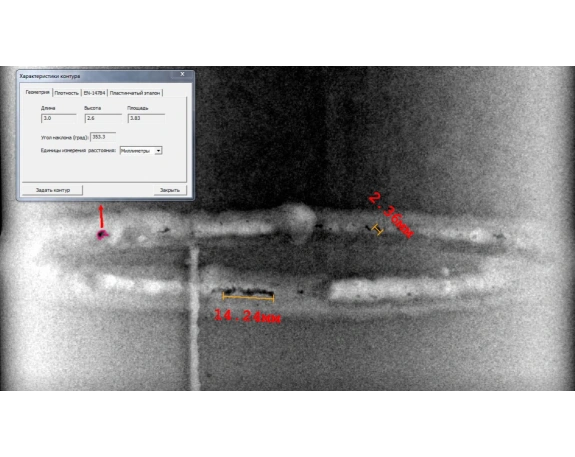

Комплексы «Экоскан» идеально подходят при контроле сварных соединений на производственных линиях и конвейерах. Программное обеспечение «Стражник» обеспечивает обработку изображений с максимальной эффективностью. Удобный интерфейс и автоматические функции распознавания и маркировки дефектов ускоряют анализ, а подгружаемые базы данных позволяют работать с большим объемом информации без лишних усилий. Приложение поддерживает точные измерения габаритов объектов на изображении, построение графиков для оценки качества снимков, а также обработку с использованием встроенных фильтров или ручных инструментов.
Все данные сохраняются в защищенном формате DICONDE, что исключает возможность нежелательного редактирования. Любые изменения в сторонних программах помечаются специальным символом, обеспечивая высокий уровень защиты информации.
Комплексы «Экоскан» поддерживают неразрушающий контроль сварных соединений, позволяя выявлять дефекты без разрушения изделия.

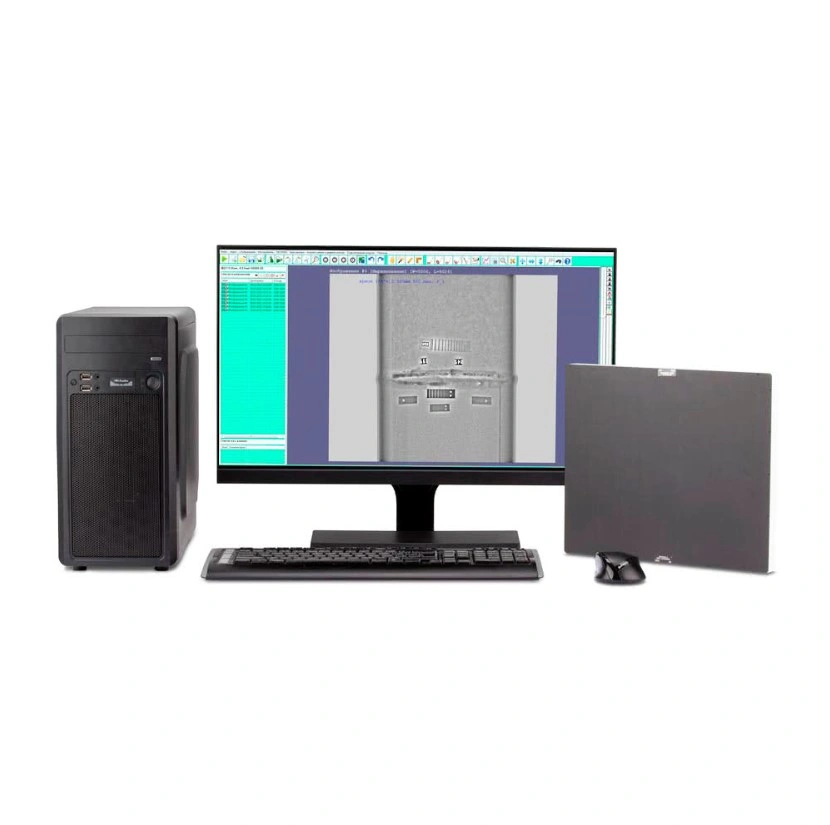

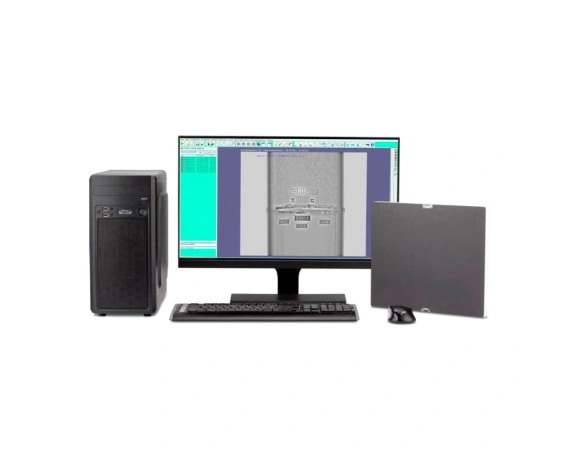

Конфигурация управляющего компьютера рассчитана на длительную и стабильную работу с «Стражником». Для хранения и обработки больших массивов информации применяется SSD-накопитель с емкостью от 1 ТБ. 24-дюймовый экран с высоким разрешением и оптимальным уровнем контрастности позволяет корректно анализировать изображения по всем классам чувствительности контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В стандартный комплект входят необходимые периферийные элементы: клавиатура, лазерная мышь и набор кабелей для подключения. При необходимости конфигурация системы может быть адаптирована под индивидуальные потребности, включая замену
